Високовольтний кільцевий струмоприймач

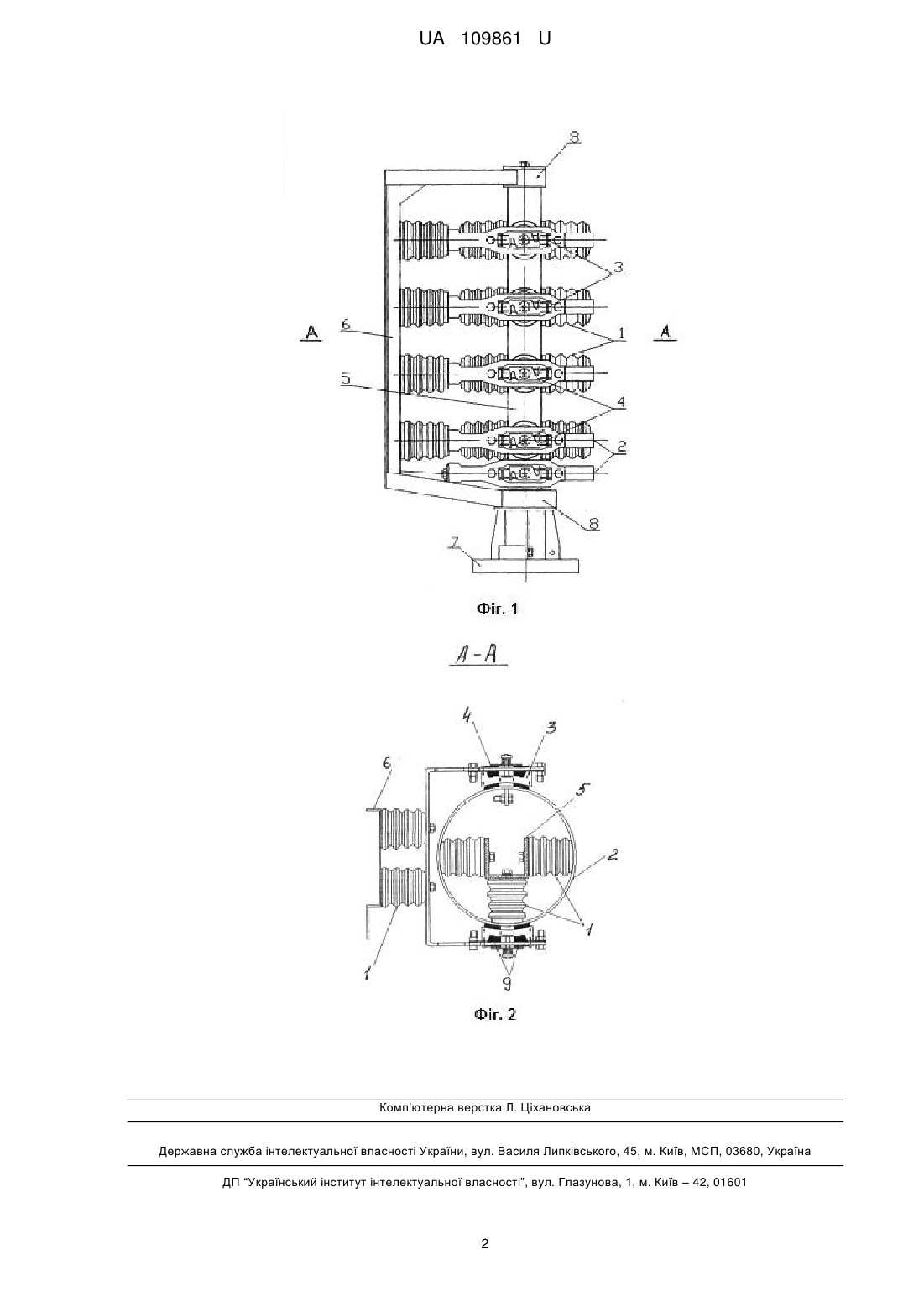

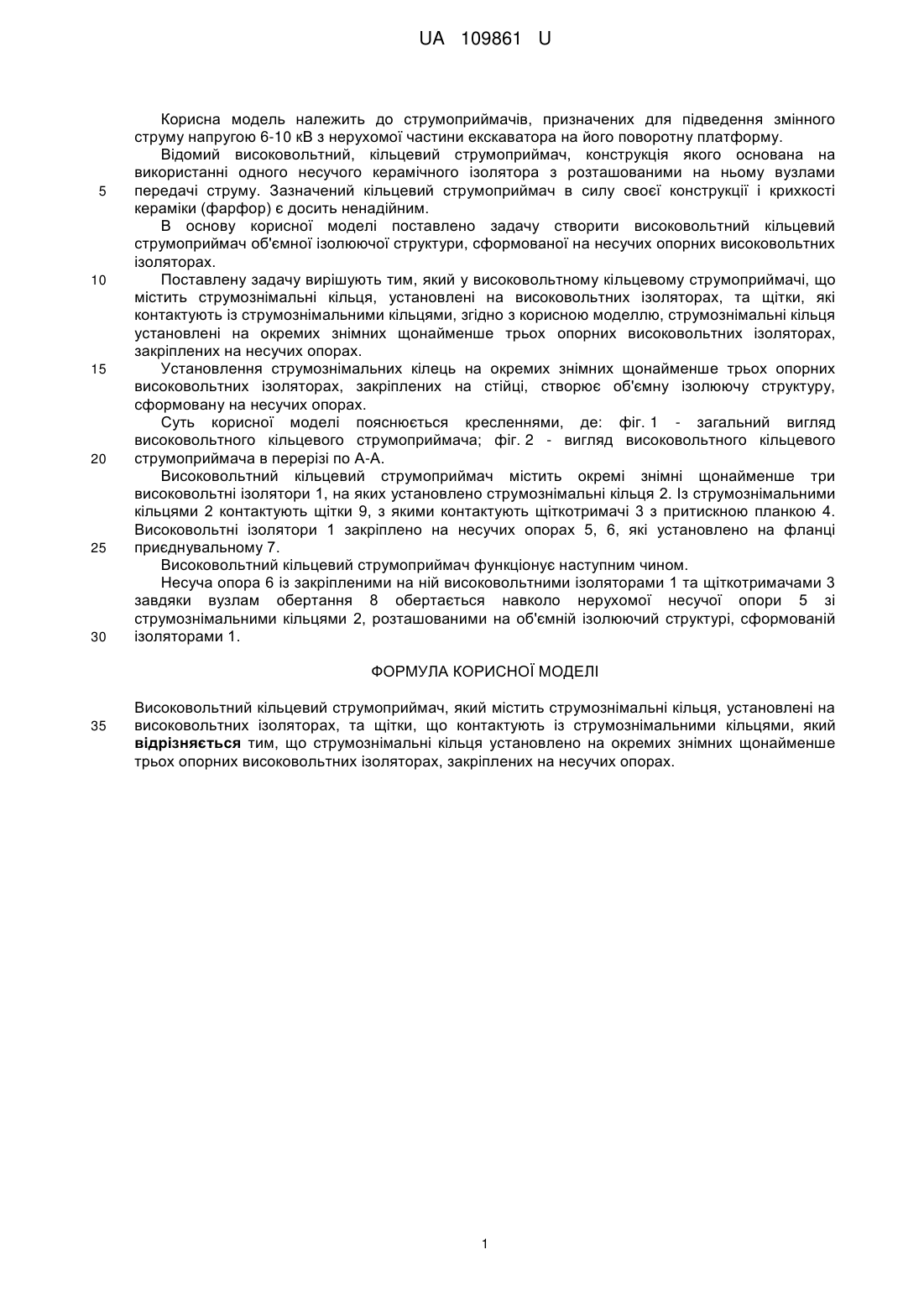

Реферат: Високовольтний кільцевий струмоприймач містить струмознімальні кільця, установлені на високовольтних ізоляторах, та щітки, що контактують із струмознімальними кільцями. Струмознімальні кільця установлено на окремих знімних щонайменше трьох опорних високовольтних ізоляторах, закріплених на несучих опорах. UA 109861 U (54) ВИСОКОВОЛЬТНИЙ КІЛЬЦЕВИЙ СТРУМОПРИЙМАЧ UA 109861 U UA 109861 U 5 10 15 20 25 30 Корисна модель належить до струмоприймачів, призначених для підведення змінного струму напругою 6-10 кВ з нерухомої частини екскаватора на його поворотну платформу. Відомий високовольтний, кільцевий струмоприймач, конструкція якого основана на використанні одного несучого керамічного ізолятора з розташованими на ньому вузлами передачі струму. Зазначений кільцевий струмоприймач в силу своєї конструкції і крихкості кераміки (фарфор) є досить ненадійним. В основу корисної моделі поставлено задачу створити високовольтний кільцевий струмоприймач об'ємної ізолюючої структури, сформованої на несучих опорних високовольтних ізоляторах. Поставлену задачу вирішують тим, який у високовольтному кільцевому струмоприймачі, що містить струмознімальні кільця, установлені на високовольтних ізоляторах, та щітки, які контактують із струмознімальними кільцями, згідно з корисною моделлю, струмознімальні кільця установлені на окремих знімних щонайменше трьох опорних високовольтних ізоляторах, закріплених на несучих опорах. Установлення струмознімальних кілець на окремих знімних щонайменше трьох опорних високовольтних ізоляторах, закріплених на стійці, створює об'ємну ізолюючу структуру, сформовану на несучих опорах. Суть корисної моделі пояснюється кресленнями, де: фіг. 1 - загальний вигляд високовольтного кільцевого струмоприймача; фіг. 2 - вигляд високовольтного кільцевого струмоприймача в перерізі по А-А. Високовольтний кільцевий струмоприймач містить окремі знімні щонайменше три високовольтні ізолятори 1, на яких установлено струмознімальні кільця 2. Із струмознімальними кільцями 2 контактують щітки 9, з якими контактують щіткотримачі 3 з притискною планкою 4. Високовольтні ізолятори 1 закріплено на несучих опорах 5, 6, які установлено на фланці приєднувальному 7. Високовольтний кільцевий струмоприймач функціонує наступним чином. Несуча опора 6 із закріпленими на ній високовольтними ізоляторами 1 та щіткотримачами 3 завдяки вузлам обертання 8 обертається навколо нерухомої несучої опори 5 зі струмознімальними кільцями 2, розташованими на об'ємній ізолюючий структурі, сформованій ізоляторами 1. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Високовольтний кільцевий струмоприймач, який містить струмознімальні кільця, установлені на високовольтних ізоляторах, та щітки, що контактують із струмознімальними кільцями, який відрізняється тим, що струмознімальні кільця установлено на окремих знімних щонайменше трьох опорних високовольтних ізоляторах, закріплених на несучих опорах. 1 UA 109861 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
