Важільний комбінований кулачково-зубчастий механізм

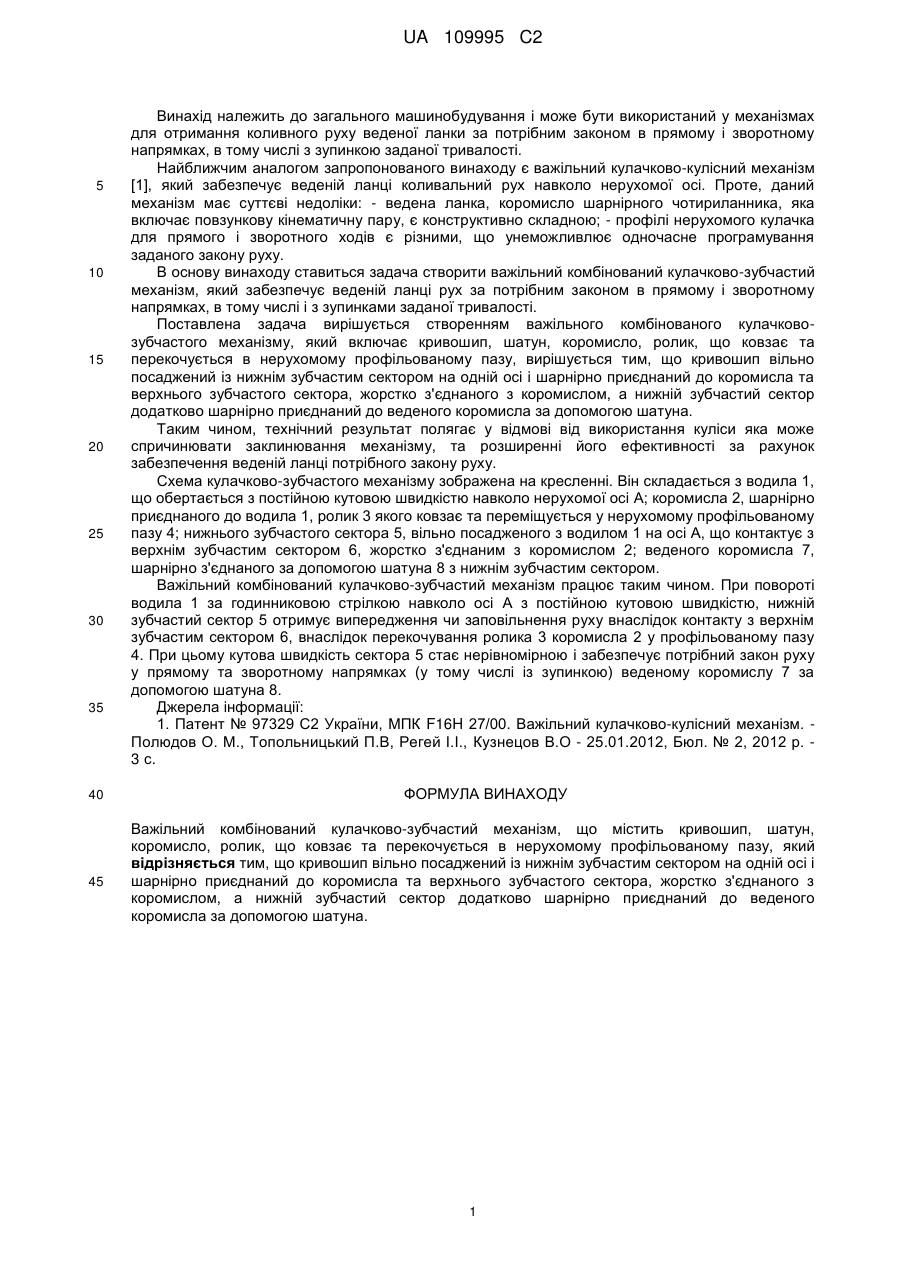

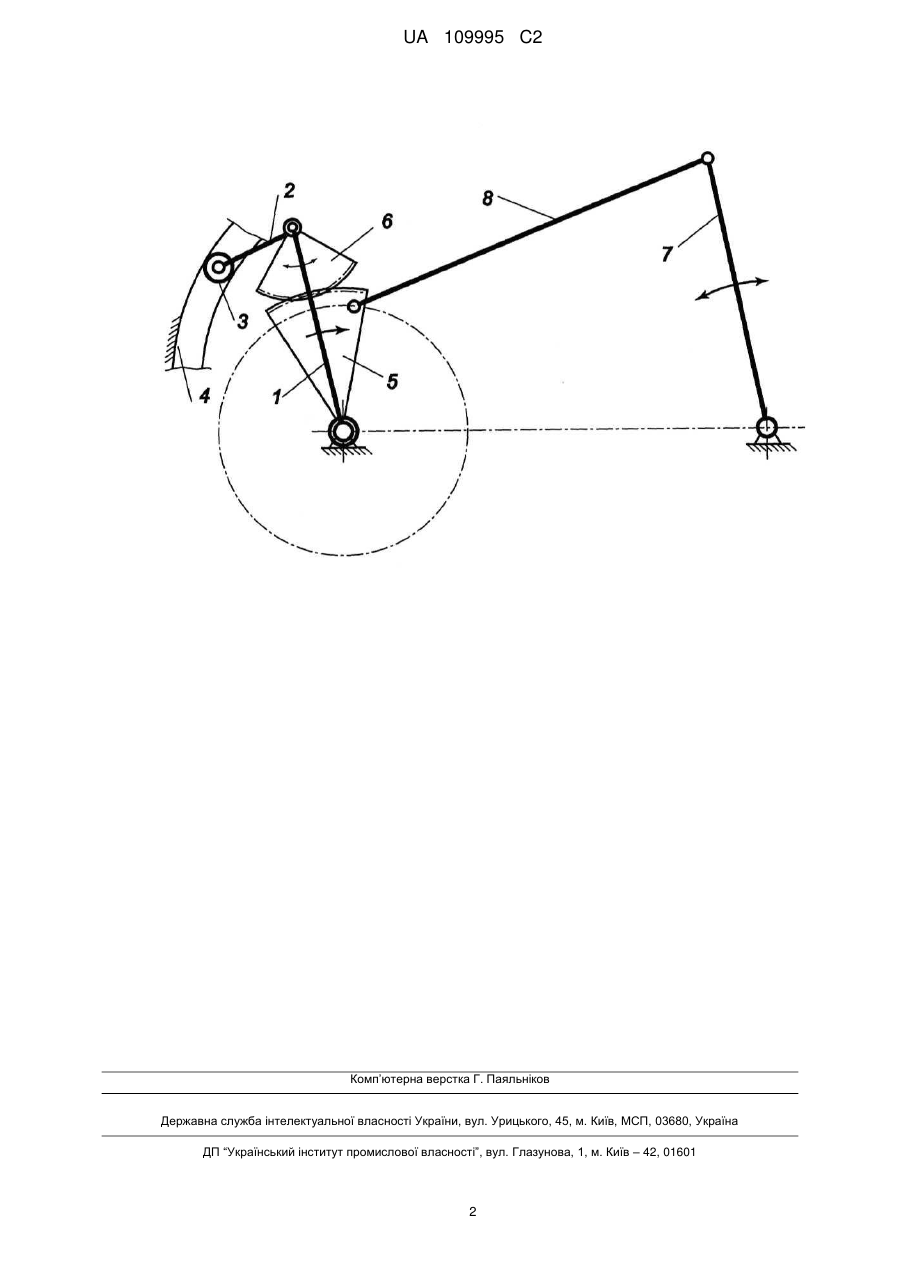

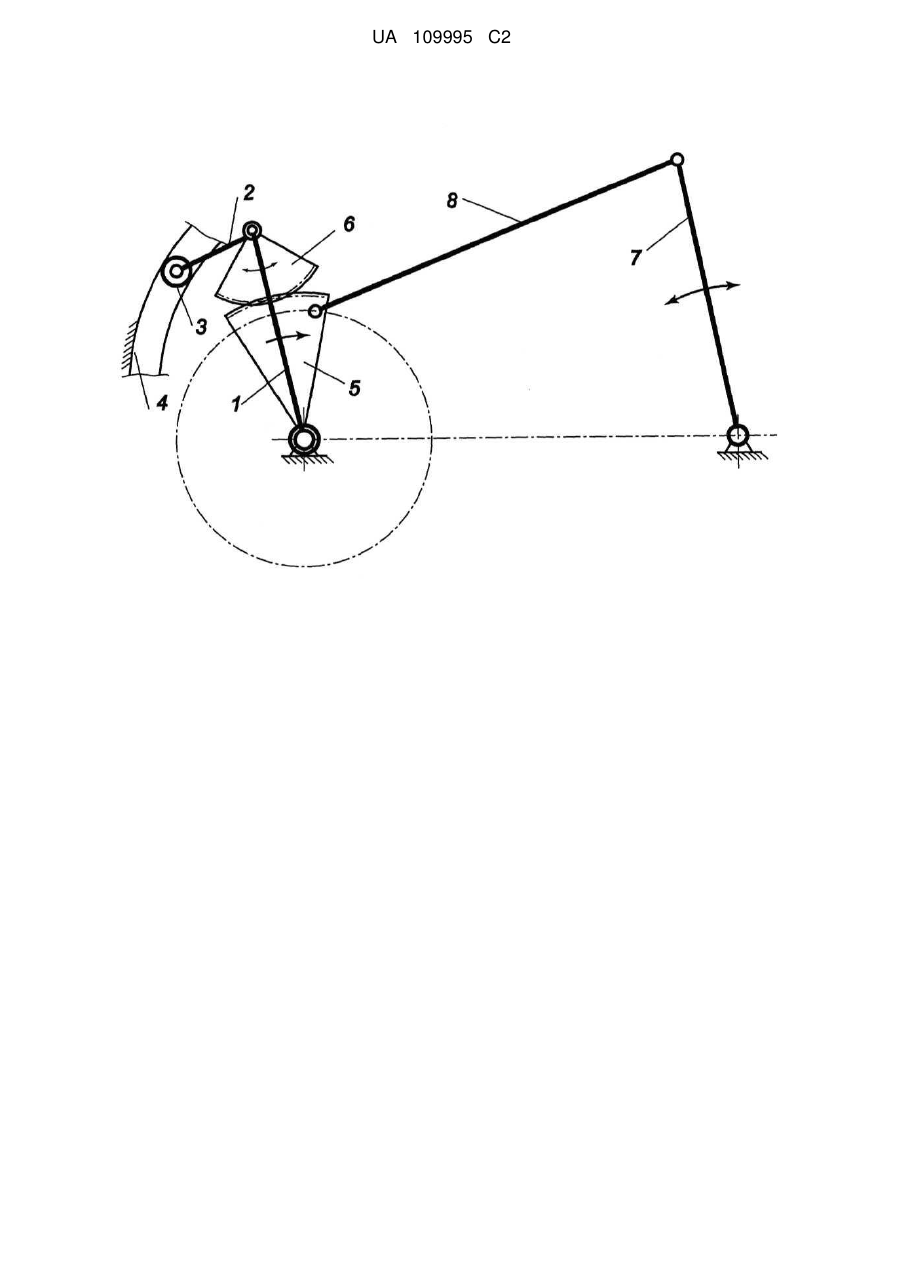

Реферат: Важільний комбінований кулачково-зубчастий механізм містить кривошип, шатун, коромисло, ролик, що ковзає та перекочується в нерухомому профільованому пазу. Кривошип вільно посаджений із нижнім зубчастим сектором на одній осі і шарнірно приєднаний до коромисла та верхнього зубчастого сектора, жорстко з'єднаного з коромислом. Нижній зубчастий сектор додатково шарнірно приєднаний до веденого коромисла за допомогою шатуна. UA 109995 C2 (12) UA 109995 C2 UA 109995 C2 5 10 15 20 25 30 35 40 45 Винахід належить до загального машинобудування і може бути використаний у механізмах для отримання коливного руху веденої ланки за потрібним законом в прямому і зворотному напрямках, в тому числі з зупинкою заданої тривалості. Найближчим аналогом запропонованого винаходу є важільний кулачково-кулісний механізм [1], який забезпечує веденій ланці коливальний рух навколо нерухомої осі. Проте, даний механізм має суттєві недоліки: - ведена ланка, коромисло шарнірного чотириланника, яка включає повзункову кінематичну пару, є конструктивно складною; - профілі нерухомого кулачка для прямого і зворотного ходів є різними, що унеможливлює одночасне програмування заданого закону руху. В основу винаходу ставиться задача створити важільний комбінований кулачково-зубчастий механізм, який забезпечує веденій ланці рух за потрібним законом в прямому і зворотному напрямках, в тому числі і з зупинками заданої тривалості. Поставлена задача вирішується створенням важільного комбінованого кулачковозубчастого механізму, який включає кривошип, шатун, коромисло, ролик, що ковзає та перекочується в нерухомому профільованому пазу, вирішується тим, що кривошип вільно посаджений із нижнім зубчастим сектором на одній осі і шарнірно приєднаний до коромисла та верхнього зубчастого сектора, жорстко з'єднаного з коромислом, а нижній зубчастий сектор додатково шарнірно приєднаний до веденого коромисла за допомогою шатуна. Таким чином, технічний результат полягає у відмові від використання куліси яка може спричинювати заклинювання механізму, та розширенні його ефективності за рахунок забезпечення веденій ланці потрібного закону руху. Схема кулачково-зубчастого механізму зображена на кресленні. Він складається з водила 1, що обертається з постійною кутовою швидкістю навколо нерухомої осі А; коромисла 2, шарнірно приєднаного до водила 1, ролик 3 якого ковзає та переміщується у нерухомому профільованому пазу 4; нижнього зубчастого сектора 5, вільно посадженого з водилом 1 на осі А, що контактує з верхнім зубчастим сектором 6, жорстко з'єднаним з коромислом 2; веденого коромисла 7, шарнірно з'єднаного за допомогою шатуна 8 з нижнім зубчастим сектором. Важільний комбінований кулачково-зубчастий механізм працює таким чином. При повороті водила 1 за годинниковою стрілкою навколо осі А з постійною кутовою швидкістю, нижній зубчастий сектор 5 отримує випередження чи заповільнення руху внаслідок контакту з верхнім зубчастим сектором 6, внаслідок перекочування ролика 3 коромисла 2 у профільованому пазу 4. При цьому кутова швидкість сектора 5 стає нерівномірною і забезпечує потрібний закон руху у прямому та зворотному напрямках (у тому числі із зупинкою) веденому коромислу 7 за допомогою шатуна 8. Джерела інформації: 1. Патент № 97329 С2 України, МПК F16H 27/00. Важільний кулачково-кулісний механізм. Полюдов О. М., Топольницький П.В, Регей І.І., Кузнецов В.О - 25.01.2012, Бюл. № 2, 2012 р. 3 с. ФОРМУЛА ВИНАХОДУ Важільний комбінований кулачково-зубчастий механізм, що містить кривошип, шатун, коромисло, ролик, що ковзає та перекочується в нерухомому профільованому пазу, який відрізняється тим, що кривошип вільно посаджений із нижнім зубчастим сектором на одній осі і шарнірно приєднаний до коромисла та верхнього зубчастого сектора, жорстко з'єднаного з коромислом, а нижній зубчастий сектор додатково шарнірно приєднаний до веденого коромисла за допомогою шатуна. 1 UA 109995 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
