Кулачково-важільний механізм

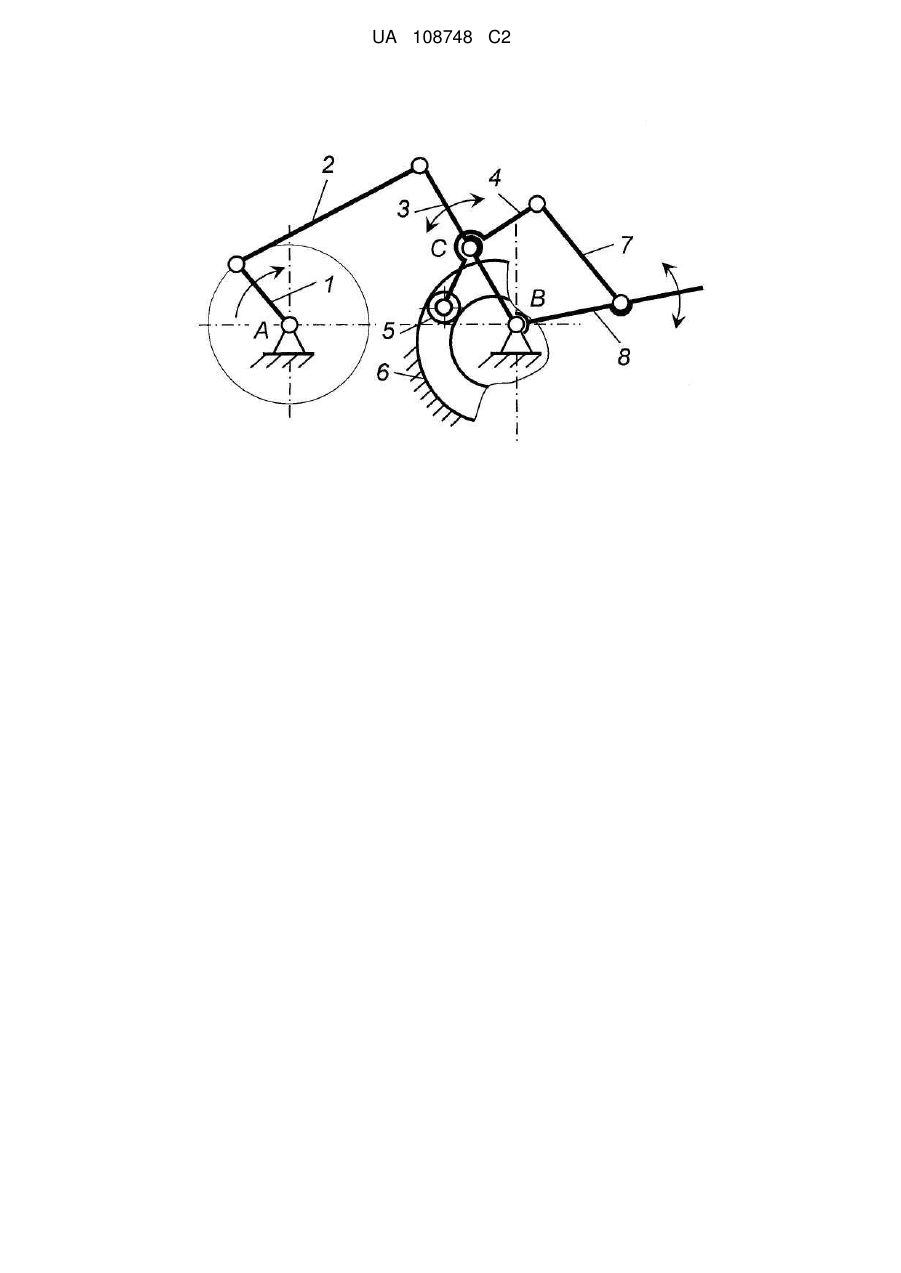

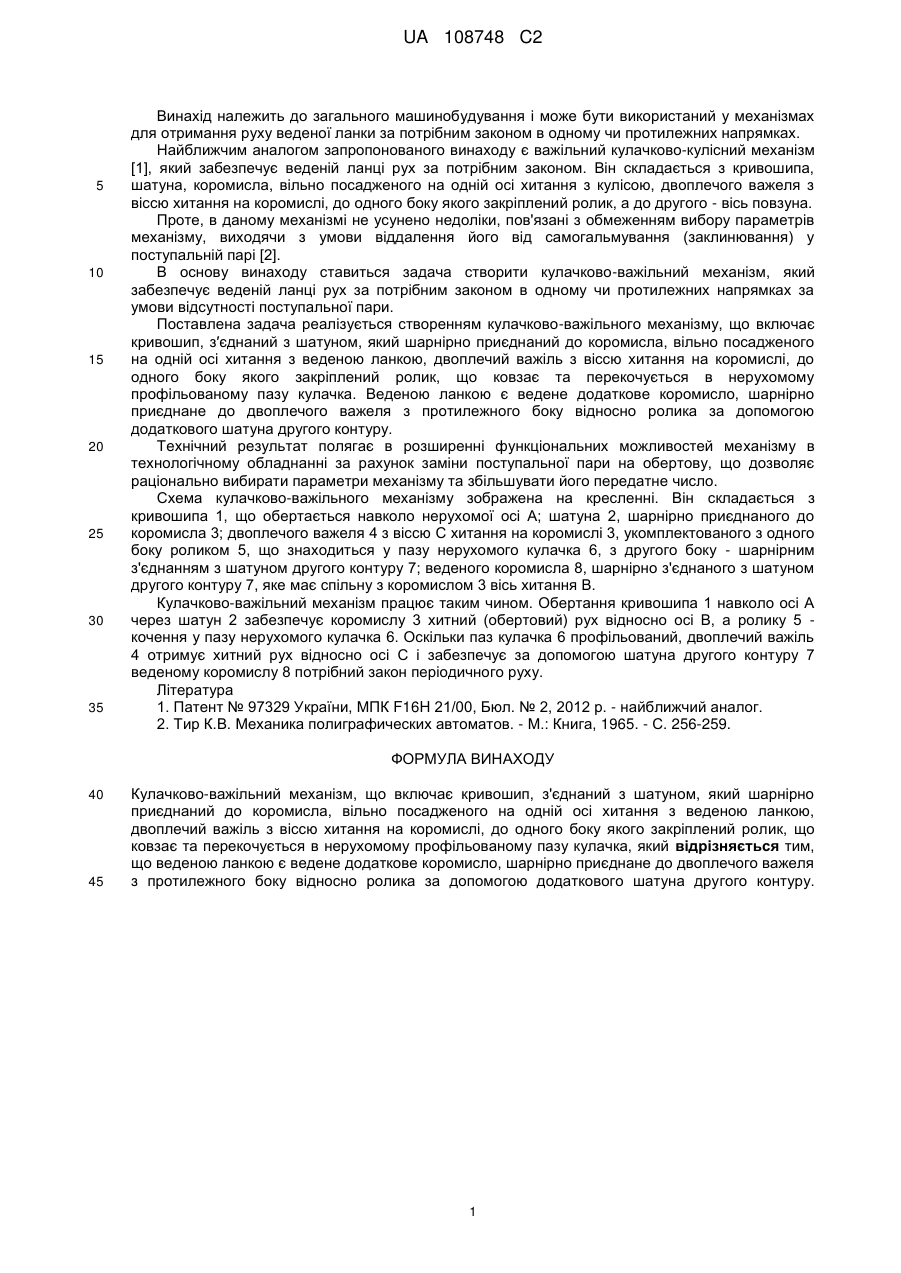

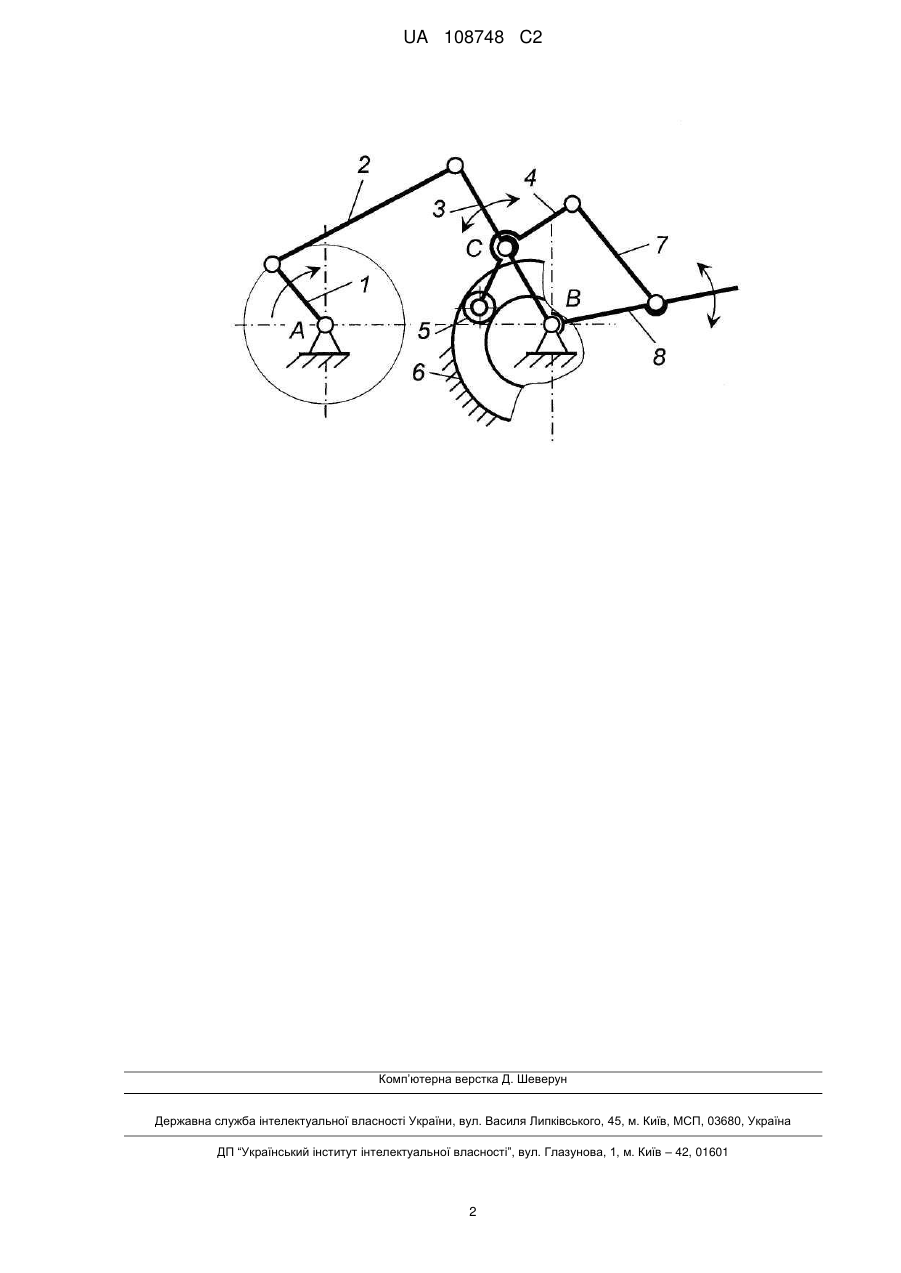

Реферат: Винахід належить до загального машинобудування і може бути використаний у механізмах для отримання руху веденої ланки за потрібним законом в одному чи протилежних напрямках. Кулачково-важільний механізм включає кривошип, зєднаний з шатуном, який шарнірно приєднаний до коромисла, вільно посадженого на одній осі хитання з веденою ланкою, двоплечий важіль з віссю хитання на коромислі, до одного боку якого закріплений ролик, що ковзає та перекочується в нерухомому профільованому пазу кулачка. Веденою ланкою є ведене додаткове коромисло, шарнірно приєднане до двоплечого важеля з протилежного боку відносно ролика за допомогою додаткового шатуна другого контуру. Технічний результат полягає в розширенні функціональних можливостей механізму в технологічному обладнанні за рахунок заміни поступальної пари на обертову, що дозволяє раціонально вибирати параметри механізму та збільшувати його передатне число. UA 108748 C2 (12) UA 108748 C2 UA 108748 C2 5 10 15 20 25 30 35 Винахід належить до загального машинобудування і може бути використаний у механізмах для отримання руху веденої ланки за потрібним законом в одному чи протилежних напрямках. Найближчим аналогом запропонованого винаходу є важільний кулачково-кулісний механізм [1], який забезпечує веденій ланці рух за потрібним законом. Він складається з кривошипа, шатуна, коромисла, вільно посадженого на одній осі хитання з кулісою, двоплечого важеля з віссю хитання на коромислі, до одного боку якого закріплений ролик, а до другого - вісь повзуна. Проте, в даному механізмі не усунено недоліки, пов'язані з обмеженням вибору параметрів механізму, виходячи з умови віддалення його від самогальмування (заклинювання) у поступальній парі [2]. В основу винаходу ставиться задача створити кулачково-важільний механізм, який забезпечує веденій ланці рух за потрібним законом в одному чи протилежних напрямках за умови відсутності поступальної пари. Поставлена задача реалізується створенням кулачково-важільного механізму, що включає кривошип, з′єднаний з шатуном, який шарнірно приєднаний до коромисла, вільно посадженого на одній осі хитання з веденою ланкою, двоплечий важіль з віссю хитання на коромислі, до одного боку якого закріплений ролик, що ковзає та перекочується в нерухомому профільованому пазу кулачка. Веденою ланкою є ведене додаткове коромисло, шарнірно приєднане до двоплечого важеля з протилежного боку відносно ролика за допомогою додаткового шатуна другого контуру. Технічний результат полягає в розширенні функціональних можливостей механізму в технологічному обладнанні за рахунок заміни поступальної пари на обертову, що дозволяє раціонально вибирати параметри механізму та збільшувати його передатне число. Схема кулачково-важільного механізму зображена на кресленні. Він складається з кривошипа 1, що обертається навколо нерухомої осі А; шатуна 2, шарнірно приєднаного до коромисла 3; двоплечого важеля 4 з віссю С хитання на коромислі 3, укомплектованого з одного боку роликом 5, що знаходиться у пазу нерухомого кулачка 6, з другого боку - шарнірним з'єднанням з шатуном другого контуру 7; веденого коромисла 8, шарнірно з'єднаного з шатуном другого контуру 7, яке має спільну з коромислом 3 вісь хитання В. Кулачково-важільний механізм працює таким чином. Обертання кривошипа 1 навколо осі А через шатун 2 забезпечує коромислу 3 хитний (обертовий) рух відносно осі В, а ролику 5 кочення у пазу нерухомого кулачка 6. Оскільки паз кулачка 6 профільований, двоплечий важіль 4 отримує хитний рух відносно осі С і забезпечує за допомогою шатуна другого контуру 7 веденому коромислу 8 потрібний закон періодичного руху. Література 1. Патент № 97329 України, МПК F16H 21/00, Бюл. № 2, 2012 р. - найближчий аналог. 2. Тир К.В. Механика полиграфических автоматов. - Μ.: Книга, 1965. - С. 256-259. ФОРМУЛА ВИНАХОДУ 40 45 Кулачково-важільний механізм, що включає кривошип, з'єднаний з шатуном, який шарнірно приєднаний до коромисла, вільно посадженого на одній осі хитання з веденою ланкою, двоплечий важіль з віссю хитання на коромислі, до одного боку якого закріплений ролик, що ковзає та перекочується в нерухомому профільованому пазу кулачка, який відрізняється тим, що веденою ланкою є ведене додаткове коромисло, шарнірно приєднане до двоплечого важеля з протилежного боку відносно ролика за допомогою додаткового шатуна другого контуру. 1 UA 108748 C2 Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
