F16H 53/00 — Кулачки або штовхачі кулачкового механізму, наприклад ролики для механізмів перемикання передач

Номер патенту: 111177

Опубліковано: 11.04.2016

Автори: Регей Іван Іванович, Босак Володимир Омелянович, Сенкусь Василь Теофілович, Коломієць Андрій Борисович

МПК: F16H 21/16, B41J 23/12, F16H 21/22 ...

Мітки: кривошипно-кулачково-повзунний, механізм

Формула / Реферат:

Кривошипно-кулачково-повзунний механізм, що включає кривошип, шарнірно приєднане до нього двоплече коромисло, з одного боку якого закріплений ролик, що ковзає та перекочується в нерухомому профільованому пазу, шатун, шарнірно з'єднаний з повзуном, який відрізняється тим, що шатун шарнірно з'єднаний з важелем, посадженим на одній осі з кривошипом, а другий бік двоплечого коромисла повідком шарнірно з'єднаний з важелем.

Номер патенту: 99677

Опубліковано: 10.09.2012

Автори: Регей Іван Іванович, Кузнєцов Владислав Олександрович, Полюдов Олександр Миколаєвич

МПК: F16H 53/00

Мітки: механізм, кривошипно-кулачково-повзунний

Формула / Реферат:

Кривошипно-кулачково-повзунний механізм, що включає ланку, яка рухається навколо нерухомої осі, проміжну ланку, ролик, що ковзає та перекочується в нерухомому профільованому пазу, кулісу, яка рухається навколо нерухомої осі, повзун, який відрізняється тим, що ланкою є кривошип, проміжною ланкою - шарнірно приєднане до кривошипа двоплече коромисло, до одного боку якого закріплений ролик, а до другого - вісь каменя, який ковзає по кулісі,...

Номер патенту: 98401

Опубліковано: 10.05.2012

Автори: Регей Іван Іванович, Сенкусь Василь Теофілович, Босак Володимир Омелянович

МПК: F16H 53/00

Мітки: кулачково-планетарний, механізм

Формула / Реферат:

Кулачково-планетарний механізм, який включає нерухомий кулачок, по якому обкочується ролик коромисла, яке жорстко з'єднане з сателітом, водило, що має спільну вісь з шестірнею, яка контактує з сателітом, який відрізняється тим, що до коромисла з одного боку жорстко приєднаний зубчастий сектор, який входить в зачеплення з шестірнею, ділильний діаметр якої менший за ділильний діаметр сателіта, жорстко закріпленою на одній осі з сателітом, а з...

Номер патенту: 97334

Опубліковано: 25.01.2012

Автори: Босак Володимир Омелянович, Сенкусь Василь Теофілович, Регей Іван Іванович

МПК: F16H 53/00, F16H 25/02

Мітки: механізм, кулачково-важільний

Формула / Реферат:

Кулачково-важільний механізм, що включає нерухомий кулачок, ролик, коромисло, водило, який відрізняється тим, що водило шарнірно з'єднане з двоплечим коромислом, з одного боку якого прикріплений ролик, що знаходиться в пазу нерухомого кулачка, а з другого боку шарнірно приєднаний шатун, який шарнірно з'єднаний з веденим коромислом, що жорстко приєднане до вала, при цьому водило вільно посаджене на валу.

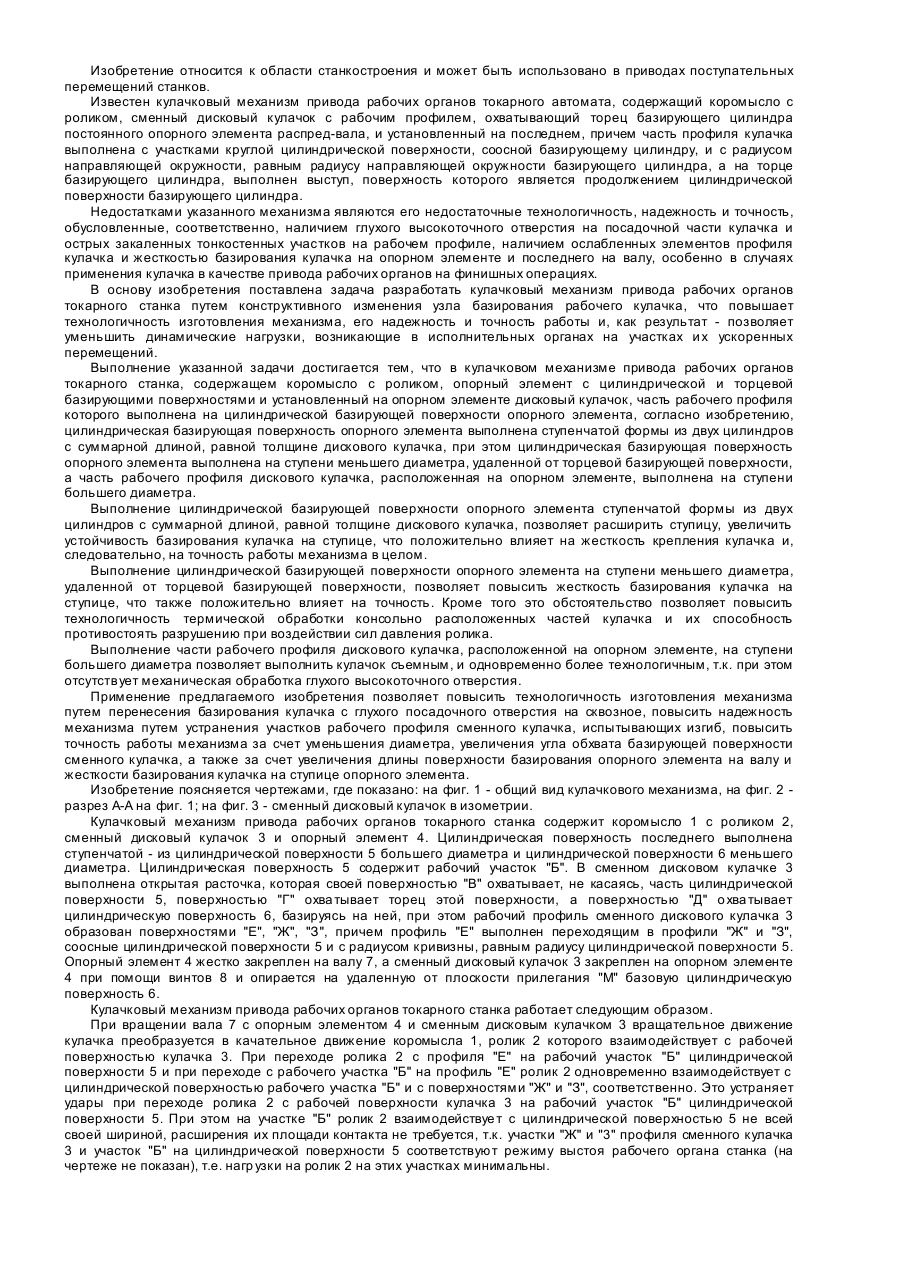

Номер патенту: 3761

Опубліковано: 27.12.1994

Автори: Торопов Олександр Іванович, Захарченко Валерій Федорович

МПК: F16H 53/00, B23B 21/00

Мітки: токарного, робочих, верстата, привода, кулачковий, органів, механізм

Формула / Реферат:

Кулачковый механизм привода рабочих органов токарного станка, содержащий коромысло с роликом, опорный элемент с цилиндрической и торцевой базирующими поверхностями и установленный на опорном элементе дисковый кулачок, часть рабочего профиля которого выполнена на цилиндрической базирующей поверхности опорного элемента, отличающийся тем, что цилиндрическая базирующая поверхность опорного элемента выполнена ступенчатой формы из двух цилиндров с...
