Перехідник обертача бурової установки

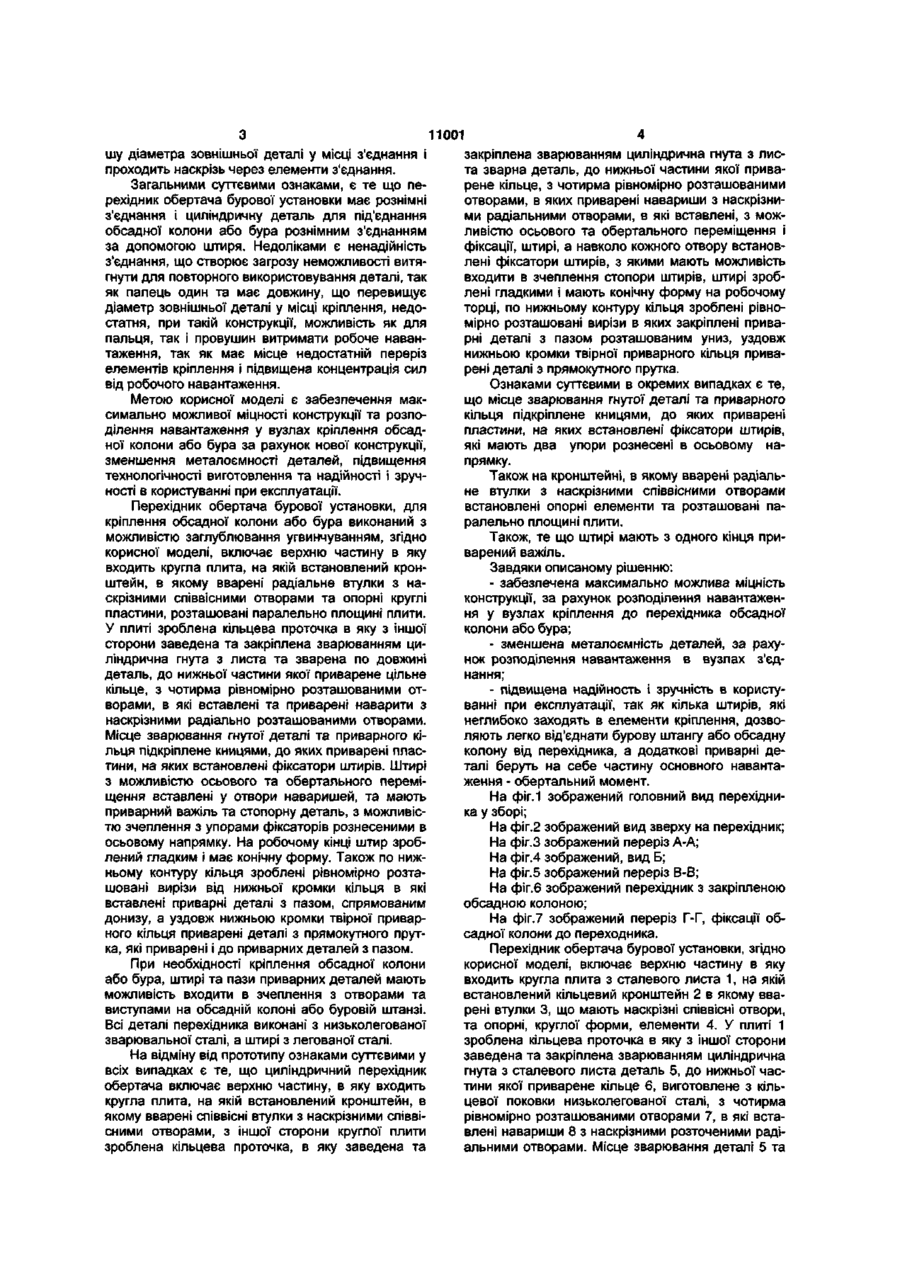

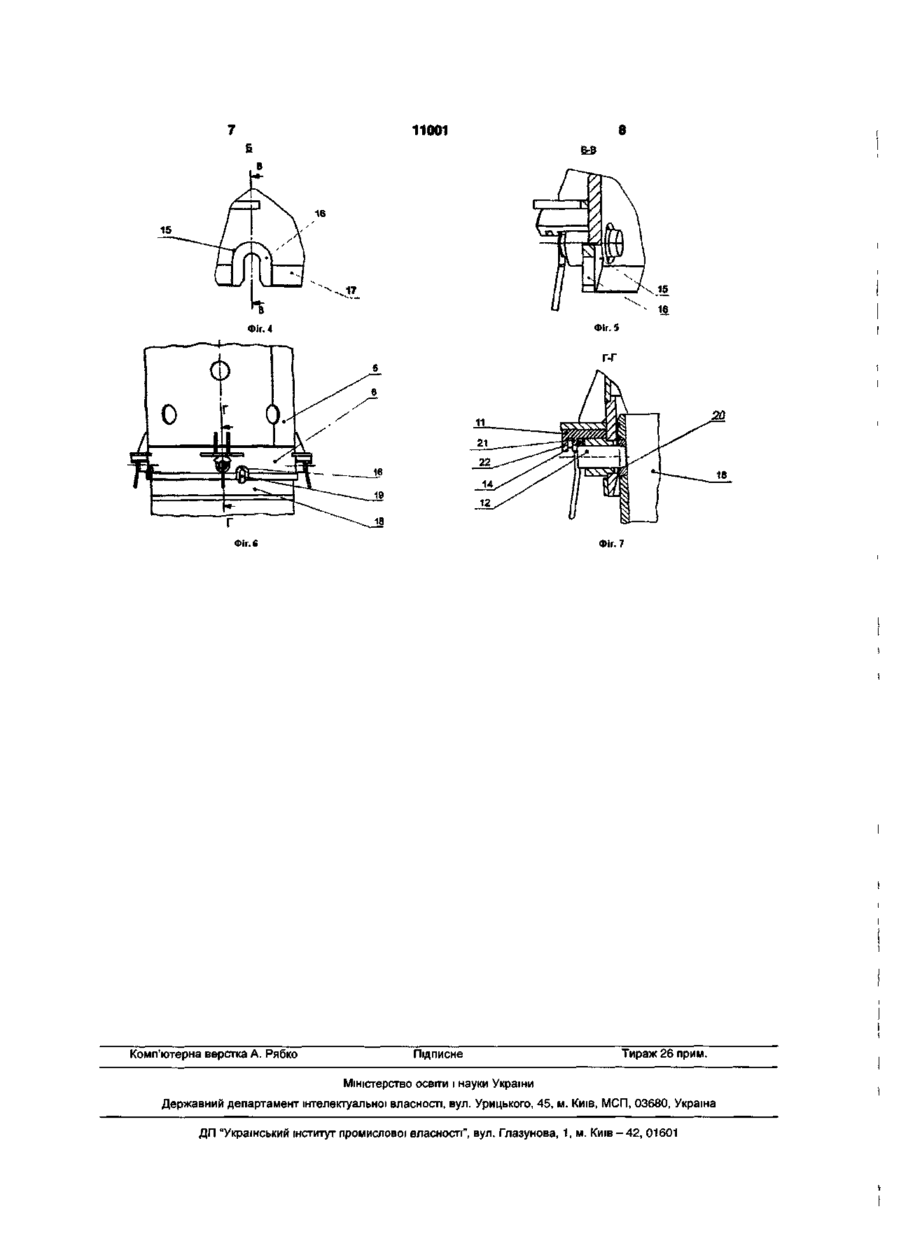

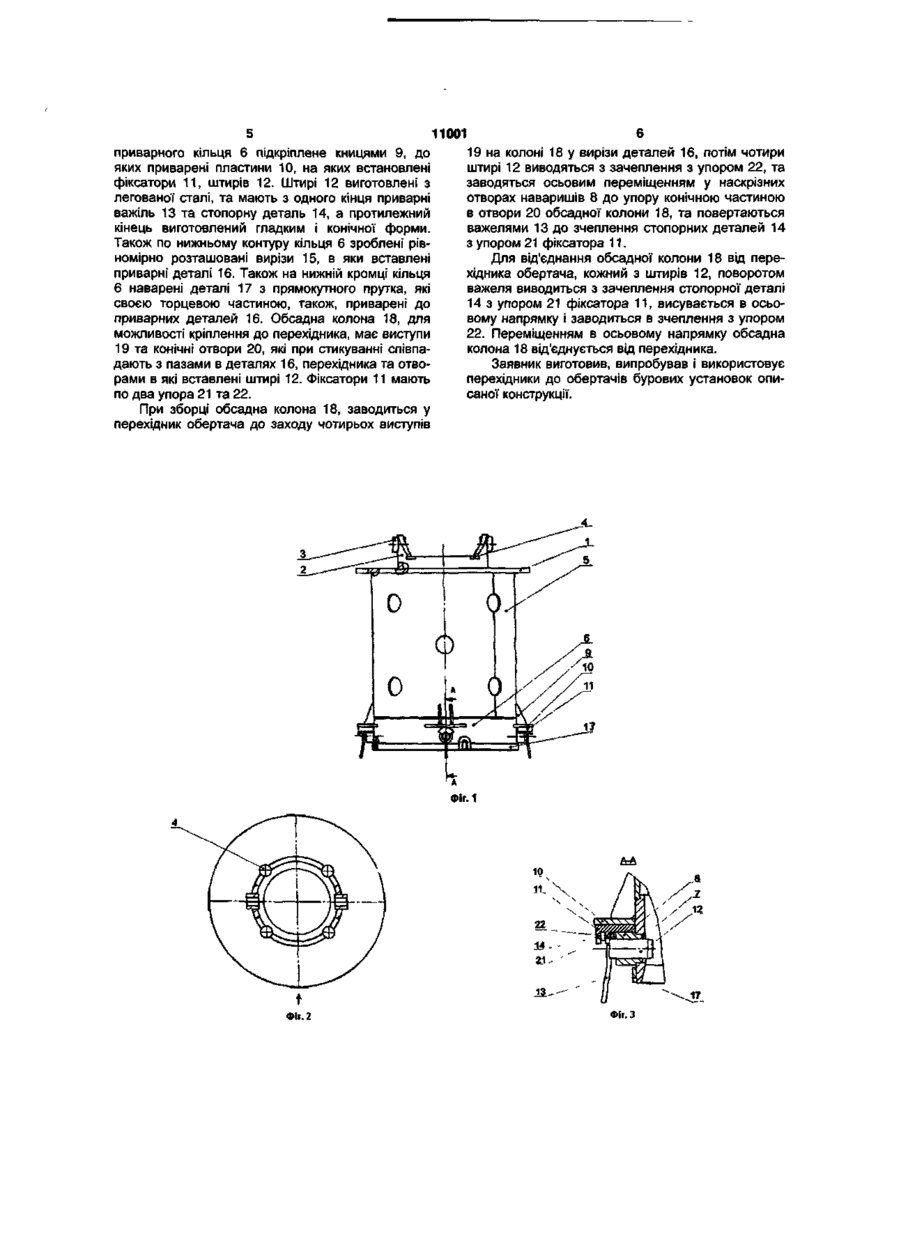

1 Перехщник обертача бурової установки, що має рознімні з'єднання і циліндричну деталь для пщ'єднання обсадної колони або бура рознімним з'єднанням за допомогою штиря, який відрізняється тим, що циліндричний перехщник обертача містить верхню частину, в яку входить кругла плита, на якій встановлений кронштейн, в який вварені СПІВВІСНІ втулки з наскрізними СПІВВІСНИМИ отво рами, з іншої сторони круглої плити виконана кільцева проточка, в яку заведена та закріплена зварюванням циліндрична гнута з листа зварна деталь, до нижньої частини якої приварене кільце, з чотирма рівномірно розташованими отворами, в які приварені навариші з наскрізними радіальними отворами, в які вставлені, з можливістю осьового та обертального переміщення і фіксації, штирі, а навколо кожного отвору встановлені фіксатори штирів, з якими мають можливість входити в зчеплення стопори штирів, штирі виконані гладкими і мають конічну форму на робочому торці, по нижньому контуру кільця виконані рівномірно розташовані вирізи, в яких закріплені приварні деталі з пазом, спрямованим униз, уздовж нижньої кромки твірної приварного кільця приварені деталі з прямокутного прутка 2 Пристрій за п 1 , який відрізняється тим, що місце зварювання гнутої деталі та приварного кільця підкріплене кницями, до яких приварені пластини, на яких встановлені фіксатори штирів, які мають два упори, рознесені в осьовому напрямку 3 Пристрій за п 1, який відрізняється тим, що на кронштейні встановлені опорні елементи, розташовані паралельно площині круглої плити 4 Пристрій за п 1 , який відрізняється тим, що штирі мають з одного кінця приварений важіль со Корисна модель стосується будівництва, а зокрема конструкції перехщників обертачів бурових установок, для кріплення обсадних колон або бурів Відома конструкція по авторському свідоцтву колишнього СРСР №729307, опублікованому 25 04 80р у Бюлетені №15, в якому описаний пристрій для стикування і монтажу довгомірних будівельних конструкцій, переважно паль-оболонок (обсадних колон), що містить установлені на кінцях конструкцій, що стикуються, рознімні хомути з затискними елементами На одному з хомутів встановлені обмежники у вигляді гвинтових пар і напрямних штирів, а на іншому виконані центрувальні отвори під штирі й опорні фланці, що контактують з обмежниками Загальними суттєвими ознаками, є те що стикування обсадної колони, що заглиблюється для виготовлення фундаментної палі, виконане рознімно з використанням штирів та центрувальних отворів Недоліками відомої конструкції, є збільшення перерізу обсадної колони у МІСЦІ СТИКОВКИ, склад ність конструкції хомутів, підвищена небезпека зрізання хомута, або його елементів при роботі у твердому ґрунті і неможливість витягнути обсадну колону для повторного використання Найбільш близька відома конструкція описана в деклараційному патенті України №49323, опублікованому 16 09 2002р у Бюлетені №9, в якій описана бурова установка, що складається з базового автомобіля та встановленої на ньому щогли з кондуктором, яка відхиляється і до якої рухомо приєднаний обертач зі шнековим буром, а також механізм руху обертача Механізм виконаний у вигляді гідроциліндра, шток якого прикріплений до обертача, а гільза - до верхнього кінця щогли, при цьому шнековий бур з'єднаний з очисником на щоглі та обладнаний штангою, розміщеною в порожнині труби шнека з можливістю розсунення та фіксації за допомогою одного пальця (штиря), що з єднує штангу з трубою шнекового бура, або з'єднує шнековий бур з обертачем, має довжину біль О) 11001 шу діаметра зовнішньої деталі у місці з'єднання і закріплена зварюванням циліндрична гнута з лиспроходить наскрізь через елементи з'єднання. та зварна деталь, до нижньої частини якої приваЗагальними суттєвими ознаками, є те що перене кільце, з чотирма рівномірно розташованими рехідник обертача бурової установки має рознімні отворами, в яких приварені навариши з наскрізниз'єднання і циліндричну деталь для під'єднання ми радіальними отворами, в які вставлені, з можобсадної колони або бура рознімним з'єднанням ливістю осьового та обертального переміщення і за допомогою штиря. Недоліками є ненадійність фіксації, штирі, а навколо кожного отвору встановз'єднання, що створює загрозу неможливості витялені фіксатори штирів, з якими мають можливість гнути для повторного використовування деталі, так входити в зчеплення стопори штирів, штирі зробяк палець один та має довжину, що перевищує лені гладкими і мають конічну форму на робочому діаметр зовнішньої деталі у місці кріплення, недоторці, по нижньому контуру кільця зроблені рівностатня, при такій конструкції, можливість як для мірно розташовані вирізи в яких закріплені привапальця, так і провушин витримати робоче наванрні деталі з пазом розташованим униз, уздовж таження, так як має місце недостатній переріз нижньою кромки твірної приварного кільця приваелементів кріплення і підвищена концентрація сил рені деталі з прямокутного прутка. від робочого навантаження. Ознаками суттєвими в окремих випадках є те, що місце зварювання гнутої деталі та приварного Метою корисної моделі є забезпечення маккільця підкріплене кницями, до яких приварені симально можливої міцності конструкції та розпопластини, на яких встановлені фіксатори штирів, ділення навантаження у вузлах кріплення обсадякі мають два упори рознесені в осьовому наної колони або бура за рахунок нової конструкції, прямку. зменшення металоємності деталей, підвищення технологічності виготовлення та надійності і зручТакож на кронштейні, в якому вварені радіальності в користуванні при експлуатації. не втулки з наскрізними співвісними отворами встановлені опорні елементи та розташовані паПерехідник обертача бурової установки, для ралельно площині плити. кріплення обсадної колони або бура виконаний з можливістю заглублювання угвинчуванням, згідно Також, те що штирі мають з одного кінця прикорисної моделі, включає верхню частину в яку варений важіль. входить кругла плита, на якій встановлений кронЗавдяки описаному рішенню: штейн, в якому вварені радіальне втулки з на- забезпечена максимально можлива міцність скрізними співвісними отворами та опорні круглі конструкції, за рахунок розподілення навантаженпластини, розташовані паралельно площині плити. ня у вузлах кріплення до перехідника обсадної У плиті зроблена кільцева проточка в яку з іншої колони або бура; сторони заведена та закріплена зварюванням ци- зменшена металоємність деталей, за рахуліндрична гнута з листа та зварена по довжині нок розподілення навантаження в вузлах з'єддеталь, до нижньої частини якої приварене цільне нання; кільце, з чотирма рівномірно розташованими от- підвищена надійность і зручність в користуворами, в які вставлені та приварені наварити з ванні при експлуатації, так як кілька штирів, які наскрізними радіально розташованими отворами. неглибоко заходять в елементи кріплення, дозвоМісце зварювання гнутої деталі та приварного кіляють легко від'єднати бурову штангу або обсадну льця підкріплене кницями, до яких приварені пласколону від перехідника, а додаткові приварні детини, на яких встановлені фіксатори штирів. Штирі талі беруть на себе частину основного навантаз можливістю осьового та обертального переміження - обертальний момент. щення вставлені у отвори наваришей, та мають На фіг.1 зображений головний вид перехідниприварний важіль та стопорну деталь, з можливіска у зборі; тю зчеплення з упорами фіксаторів рознесеними в На фіг.2 зображений вид зверху на перехідник; осьовому напрямку. На робочому кінці штир зробНа фіг.З зображений переріз А-А; лений гладким і має конічну форму. Також по нижНа фіг. 4 зображений, вид Б; ньому контуру кільця зроблені рівномірно розтаНа фіг.5 зображений переріз В-В; шовані вирізи від нижньої кромки кільця в які На фіг.6 зображений перехідник з закріпленою вставлені приварні деталі з пазом, спрямованим обсадною колоною; донизу, а уздовж нижньою кромки твірної приварНа фіг.7 зображений переріз Г-Г, фіксації обного кільця приварені деталі з прямокутного прутсадної колони до переходника. ка, які приварені і до приварних деталей з пазом. Перехідник обертача бурової установки, згідно При необхідності кріплення обсадної колони корисної моделі, включає верхню частину в яку або бура, штирі та пази приварних деталей мають входить кругла плита з сталевого листа 1, на якій можливість входити в зчеплення з отворами та встановлений кільцевий кронштейн 2 в якому ввавиступами на обсадній колоні або буровій штанзі. рені втулки 3, що мають наскрізні співвісні отвори, Всі деталі перехідника виконані з низьколегованої та опорні, круглої форми, елементи 4. У плиті 1 зварювальної сталі, а штирі з легованої сталі. зроблена кільцева проточка в яку з іншої сторони заведена та закріплена зварюванням циліндрична На відміну від прототипу ознаками суттєвими у гнута з сталевого листа деталь 5, до нижньої часвсіх випадках є те, що циліндричний перехідник тини якої приварене кільце 6, виготовлене з кільобертача включає верхню частину, в яку входить цевої поковки низьколегованої сталі, з чотирма кругла плита, на якій встановлений кронштейн, в рівномірно розташованими отворами 7, в які встаякому вварені співвісні втулки з наскрізними співвівлені навариши 8 з наскрізними розточеними радісними отворами, з іншої сторони круглої плити альними отворами. Місце зварювання деталі 5 та зроблена кільцева проточка, в яку заведена та 11001 6 19 на колоні 18 у вирізи деталей 16, потім чотири приварного кільця 6 підкріплене кницями 9, до штирі 12 виводяться з зачеплення з упором 22, та яких приварені пластини 10, на яких встановлені заводяться осьовим переміщенням у наскрізних фіксатори 11, штирів 12. Штирі 12 виготовлені з отворах наваришів 8 до упору конічною частиною легованої сталі, та мають з одного кінця приварні в отвори 20 обсадної колони 18, та повертаються важіль 13 та стопорну деталь 14, а протилежний важелями 13 до зчеплення стопорних деталей 14 кінець виготовлений гладким і конічної форми. з упором 21 фіксатора 11. Також по нижньому контуру кільця 6 зроблені рівномірно розташовані вирізи 15, в яки вставлені Для від'єднання обсадної колони 18 від переприварні деталі 16. Також на нижній кромці кільця хідника обертача, кожний з штирів 12, поворотом 6 наварені деталі 17 з прямокутного прутка, які важеля виводиться з зачеплення стопорної деталі своєю торцевою частиною, також, приварені до 14 з упором 21 фіксатора 11, висувається в осьоприварних деталей 16. Обсадна колона 18, для вому напрямку і заводиться в зчеплення з упором можливості кріплення до перехідника, має виступи 22. Переміщенням в осьовому напрямку обсадна 19 та конічні отвори 20, які при стикуванні співпаколона 18 від'єднується від перехідника. дають з пазами в деталях 16, перехідника та отвоЗаявник виготовив, випробував і використовує рами в які вставлені штирі 12. Фіксатори 11 мають перехідники до обертачів бурових установок опипо два упора 21 та 22. саної конструкції. При зборці обсадна колона 18, заводиться у перехідник обертача до заходу чотирьох виступів Фіг.З 11001 вв 16 Фіг. б Комп'ютерна верстка А. Рябко Фіг. 7 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
