Пристрій для формування проміжків в розосереджених свердловинних зарядах

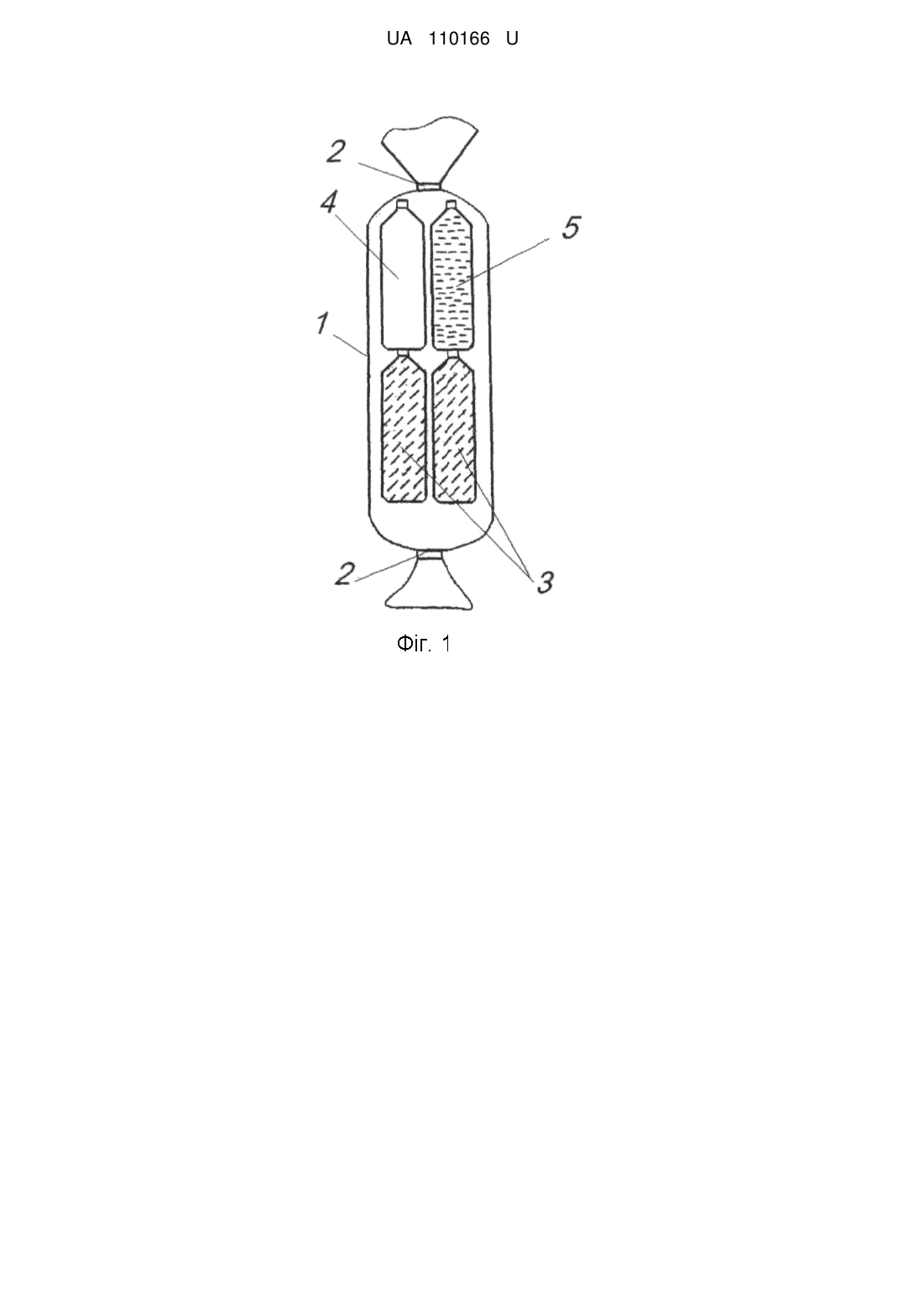

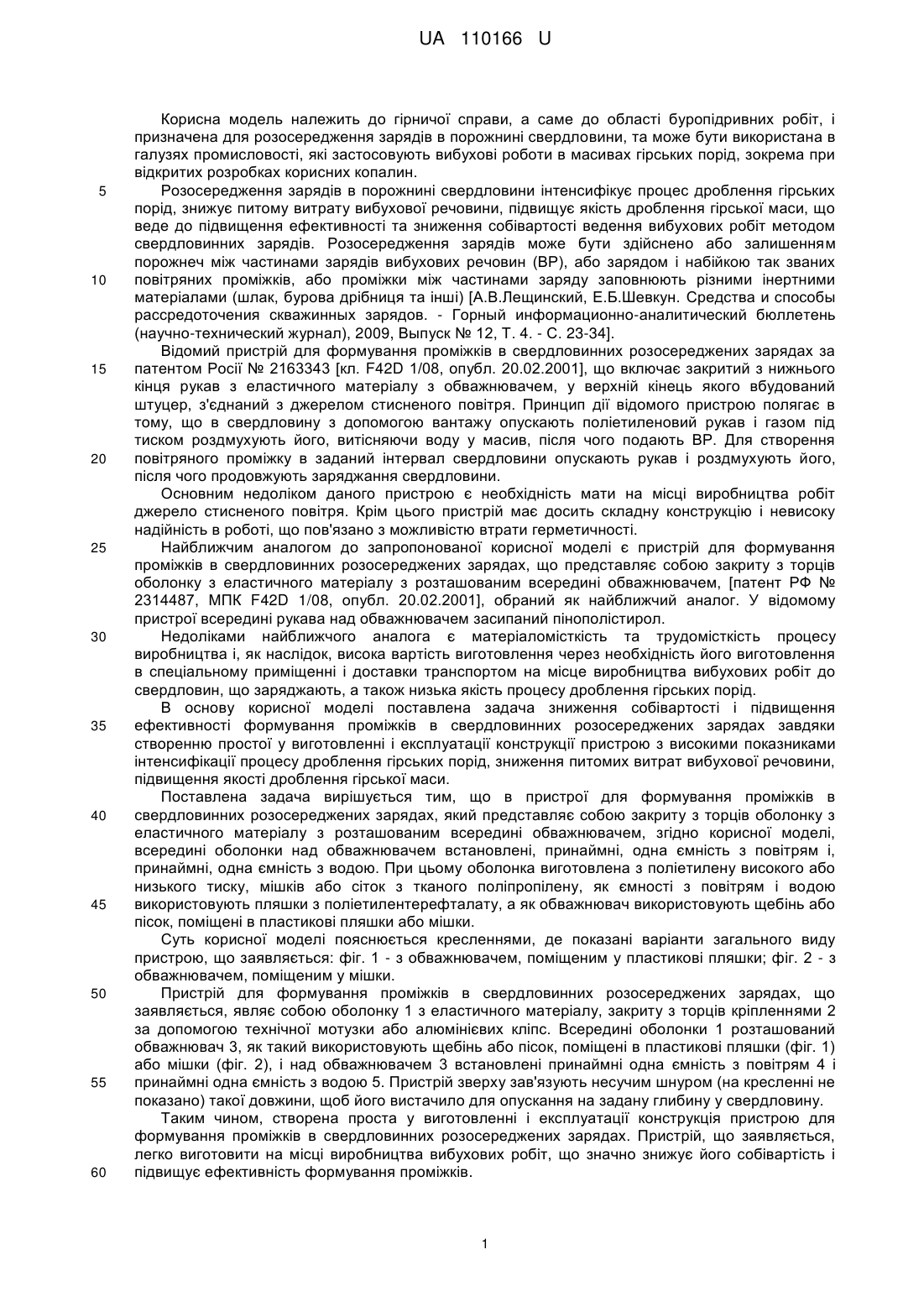

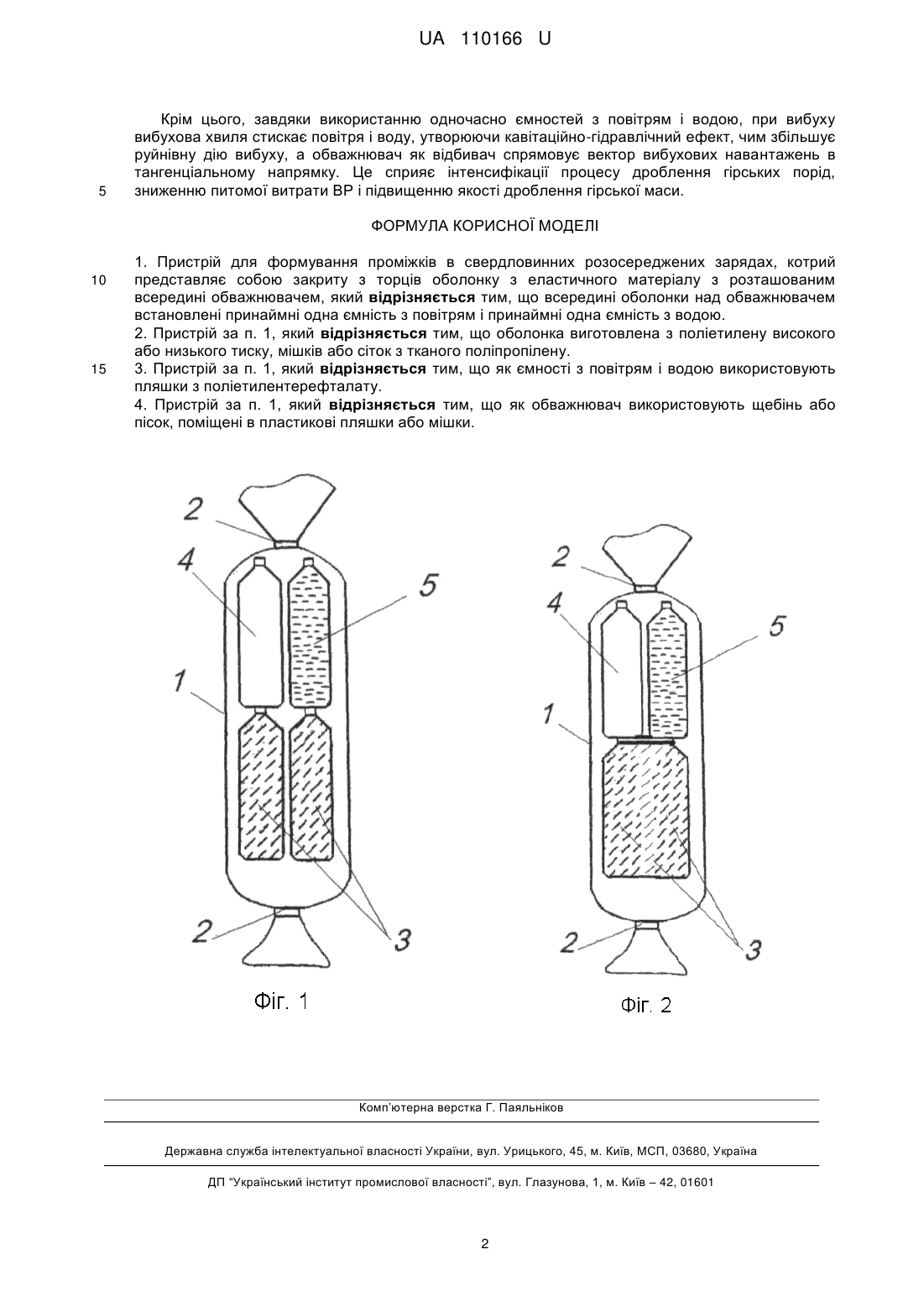

Реферат: Пристрій для формування проміжків в свердловинних розосереджених зарядах представляє собою закриту з торців оболонку з еластичного матеріалу з розташованим всередині обважнювачем. Всередині оболонки над обважнювачем встановлені принаймні одна ємність з повітрям і принаймні одна ємність з водою. UA 110166 U (54) ПРИСТРІЙ ДЛЯ ФОРМУВАННЯ ПРОМІЖКІВ В РОЗОСЕРЕДЖЕНИХ СВЕРДЛОВИННИХ ЗАРЯДАХ UA 110166 U UA 110166 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої справи, а саме до області буропідривних робіт, і призначена для розосередження зарядів в порожнині свердловини, та може бути використана в галузях промисловості, які застосовують вибухові роботи в масивах гірських порід, зокрема при відкритих розробках корисних копалин. Розосередження зарядів в порожнині свердловини інтенсифікує процес дроблення гірських порід, знижує питому витрату вибухової речовини, підвищує якість дроблення гірської маси, що веде до підвищення ефективності та зниження собівартості ведення вибухових робіт методом свердловинних зарядів. Розосередження зарядів може бути здійснено або залишенням порожнеч між частинами зарядів вибухових речовин (ВР), або зарядом і набійкою так званих повітряних проміжків, або проміжки між частинами заряду заповнюють різними інертними матеріалами (шлак, бурова дрібниця та інші) [А.В.Лещинский, Е.Б.Шевкун. Средства и способы рассредоточения скважинных зарядов. - Горный информационно-аналитический бюллетень (научно-технический журнал), 2009, Выпуск № 12, Т. 4. - С. 23-34]. Відомий пристрій для формування проміжків в свердловинних розосереджених зарядах за патентом Росії № 2163343 [кл. F42D 1/08, опубл. 20.02.2001], що включає закритий з нижнього кінця рукав з еластичного матеріалу з обважнювачем, у верхній кінець якого вбудований штуцер, з'єднаний з джерелом стисненого повітря. Принцип дії відомого пристрою полягає в тому, що в свердловину з допомогою вантажу опускають поліетиленовий рукав і газом під тиском роздмухують його, витісняючи воду у масив, після чого подають ВР. Для створення повітряного проміжку в заданий інтервал свердловини опускають рукав і роздмухують його, після чого продовжують заряджання свердловини. Основним недоліком даного пристрою є необхідність мати на місці виробництва робіт джерело стисненого повітря. Крім цього пристрій має досить складну конструкцію і невисоку надійність в роботі, що пов'язано з можливістю втрати герметичності. Найближчим аналогом до запропонованої корисної моделі є пристрій для формування проміжків в свердловинних розосереджених зарядах, що представляє собою закриту з торців оболонку з еластичного матеріалу з розташованим всередині обважнювачем, [патент РФ № 2314487, МПК F42D 1/08, опубл. 20.02.2001], обраний як найближчий аналог. У відомому пристрої всередині рукава над обважнювачем засипаний пінополістирол. Недоліками найближчого аналога є матеріаломісткість та трудомісткість процесу виробництва і, як наслідок, висока вартість виготовлення через необхідність його виготовлення в спеціальному приміщенні і доставки транспортом на місце виробництва вибухових робіт до свердловин, що заряджають, а також низька якість процесу дроблення гірських порід. В основу корисної моделі поставлена задача зниження собівартості і підвищення ефективності формування проміжків в свердловинних розосереджених зарядах завдяки створенню простої у виготовленні і експлуатації конструкції пристрою з високими показниками інтенсифікації процесу дроблення гірських порід, зниження питомих витрат вибухової речовини, підвищення якості дроблення гірської маси. Поставлена задача вирішується тим, що в пристрої для формування проміжків в свердловинних розосереджених зарядах, який представляє собою закриту з торців оболонку з еластичного матеріалу з розташованим всередині обважнювачем, згідно корисної моделі, всередині оболонки над обважнювачем встановлені, принаймні, одна ємність з повітрям і, принаймні, одна ємність з водою. При цьому оболонка виготовлена з поліетилену високого або низького тиску, мішків або сіток з тканого поліпропілену, як ємності з повітрям і водою використовують пляшки з поліетилентерефталату, а як обважнювач використовують щебінь або пісок, поміщені в пластикові пляшки або мішки. Суть корисної моделі пояснюється кресленнями, де показані варіанти загального виду пристрою, що заявляється: фіг. 1 - з обважнювачем, поміщеним у пластикові пляшки; фіг. 2 - з обважнювачем, поміщеним у мішки. Пристрій для формування проміжків в свердловинних розосереджених зарядах, що заявляється, являє собою оболонку 1 з еластичного матеріалу, закриту з торців кріпленнями 2 за допомогою технічної мотузки або алюмінієвих кліпс. Всередині оболонки 1 розташований обважнювач 3, як такий використовують щебінь або пісок, поміщені в пластикові пляшки (фіг. 1) або мішки (фіг. 2), і над обважнювачем 3 встановлені принаймні одна ємність з повітрям 4 і принаймні одна ємність з водою 5. Пристрій зверху зав'язують несучим шнуром (на кресленні не показано) такої довжини, щоб його вистачило для опускання на задану глибину у свердловину. Таким чином, створена проста у виготовленні і експлуатації конструкція пристрою для формування проміжків в свердловинних розосереджених зарядах. Пристрій, що заявляється, легко виготовити на місці виробництва вибухових робіт, що значно знижує його собівартість і підвищує ефективність формування проміжків. 1 UA 110166 U 5 Крім цього, завдяки використанню одночасно ємностей з повітрям і водою, при вибуху вибухова хвиля стискає повітря і воду, утворюючи кавітаційно-гідравлічний ефект, чим збільшує руйнівну дію вибуху, а обважнювач як відбивач спрямовує вектор вибухових навантажень в тангенціальному напрямку. Це сприяє інтенсифікації процесу дроблення гірських порід, зниженню питомої витрати ВР і підвищенню якості дроблення гірської маси. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 1. Пристрій для формування проміжків в свердловинних розосереджених зарядах, котрий представляє собою закриту з торців оболонку з еластичного матеріалу з розташованим всередині обважнювачем, який відрізняється тим, що всередині оболонки над обважнювачем встановлені принаймні одна ємність з повітрям і принаймні одна ємність з водою. 2. Пристрій за п. 1, який відрізняється тим, що оболонка виготовлена з поліетилену високого або низького тиску, мішків або сіток з тканого поліпропілену. 3. Пристрій за п. 1, який відрізняється тим, що як ємності з повітрям і водою використовують пляшки з поліетилентерефталату. 4. Пристрій за п. 1, який відрізняється тим, що як обважнювач використовують щебінь або пісок, поміщені в пластикові пляшки або мішки. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
