Розподільник газу або рідини

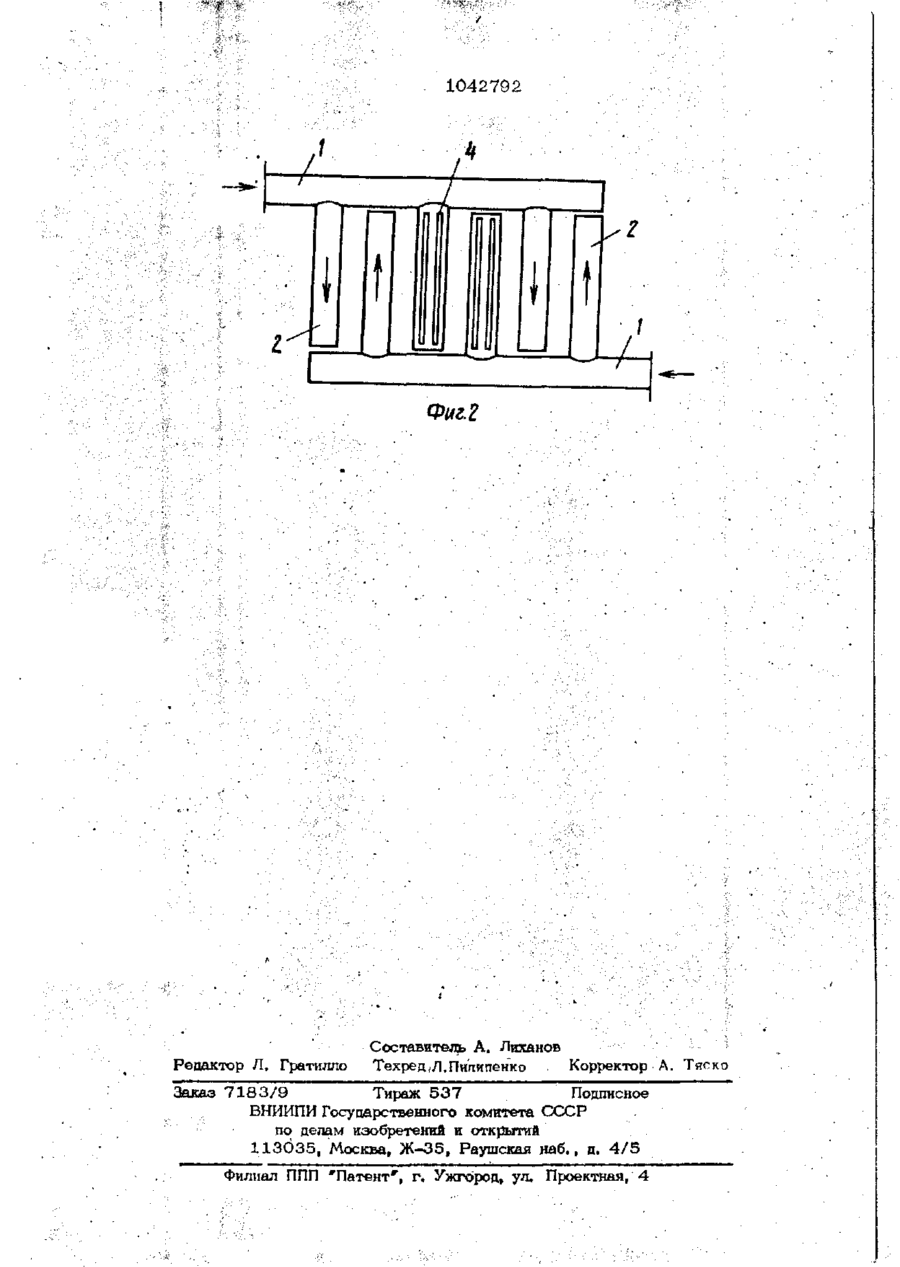

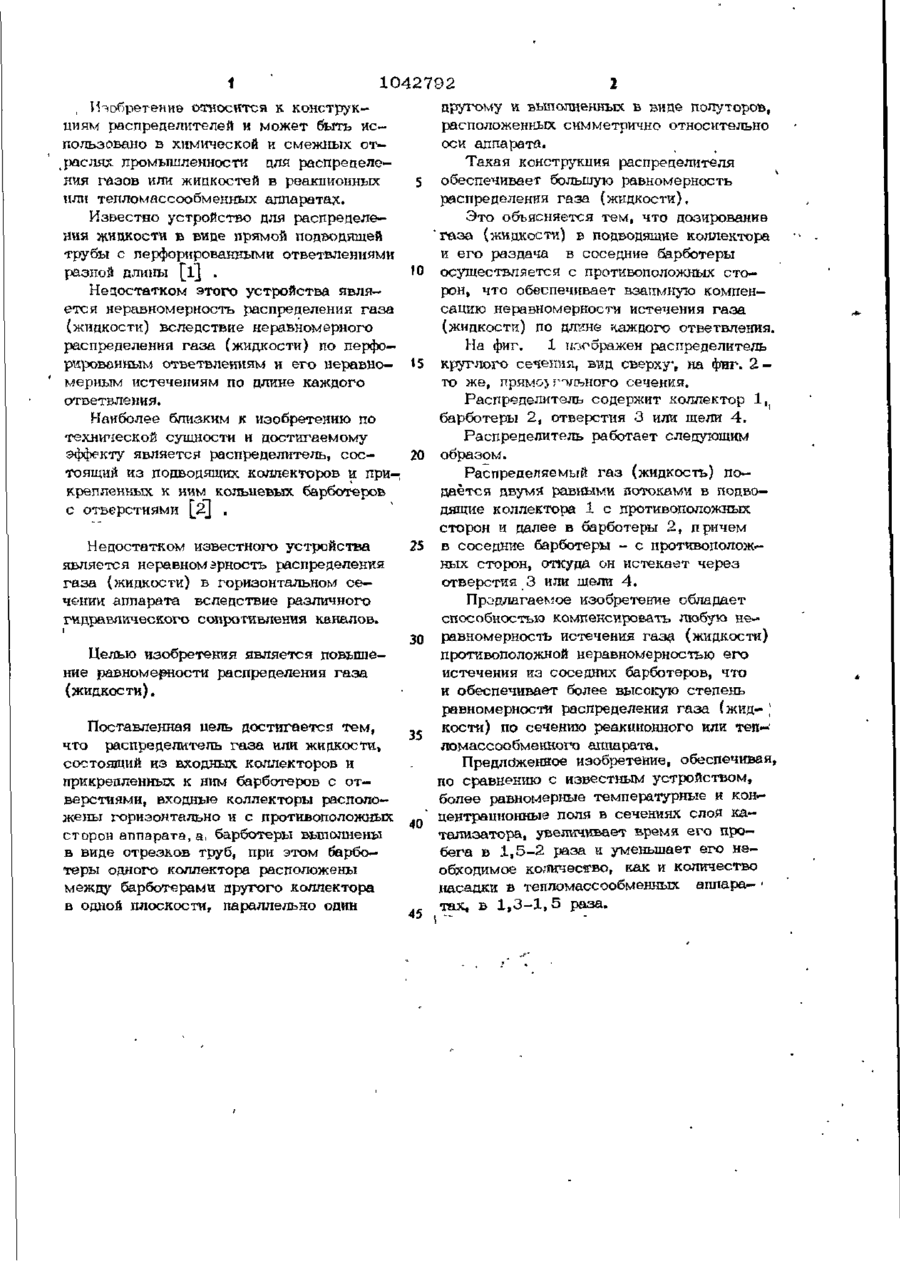

# СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) SUm, 1042792 А . ' 3 5 ) В 01 I 8/24: В 01 J 8/44 (1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ \Л Чі І П Г£ Т Е-ПгІГі rlOUDl Г І Р Н И Н » СВИДЕТЕЛЬСТВУ (21) (22) 3435845/23-26' 07.05.82 •. ! : ' : г, •- • -• . ' — (46) 2 3 . 0 9 . 8 3 . Бюл. N° 35 (72) 3 e H. Мемедляев, М., А. Гликин и В. Л. Ферц (71) Рубежанский филиал Ворошиловград— ского машиностроительного института (53) 6 6 . 0 6 3 ( 0 8 8 , 8 ) (56) 1, Головачевский Ю. А. Оросители и форсунки скрубберов химической про- • мышленности. М., "Машиностроение*1, 1974, с. 1 6 2 . 2. Патент Англии № 1457700, кл. В 0 1 J 8/24, 1976. (54) (57) 1. РАСПРЕДЕЛИТЕЛЬ ГАЗА ИЛИ ЖИДКОСТИ, состоящий из входных коллекторов и прикрепленных к ним барботеров с отверстиями, о т л и ч а ю щ и й с я тем, что, с целью повышения равномерности распределения гаоа (жидкости), гхооные коллекторы расположены горизонтально и с противоположных сто— • рон аппарата, а барботеры выполнены в вице отрезков труб, при этом барботеры одного коллектора расположены между барботерами другого коллектора. 2. Распределитель по п. 1, о т л и ч а ю щ и й с я тем, что коллекторы и барботеры расположены в одной плоскости. 3. Распределитель по п. 1, о т л и ч а ю щ и й с я тем, что коллекторы параллельны один другому. 4. Распределитель но п. 1, о т л и ч а ю щ и й ' с я тем, что коллекторы выполнены в виде полуторов, расположенных симметрично относительно оси аппарата. 1 1042792 , Изобретение относится к конструкдругому и выполненных в виде полуторов, циям распределителей и может быть исрасположенных симметрично относительно пользовано в химической и смежных отоси аппарата. раслях промышленности цля распределеТакая конструкция распределителя ния газов или жидкостей в реакционных обеспечивает большую равномерность или тепломассообменных аппаратах. распределения газа (жидкости). Известно устройство для распределеЭто объясняется тем, что дозирование ния жидкости в вице прямой подводящей " газа (жидкости) в подводящие коллектора трубы с перфорированными ответвлениями и его раздача в соседние барботеры (О осуществляется с противоположных сторазной длины [ і ] . рон, что обеспечивает взаимную компенНедостатком этого устройства являсацию неравномерности истечения газа ется неравномерность распределения газа (жидкости) по длтше каждого ответвления. (жидкости) вследствие неравномерного распределения газа (жидкости) по перфоНа фиг. 1 поображен распределитель рированным ответвлениям и его неравнокруглого сечения, вид сверху, на фиг. 2мерным истечениям по длине каждого то же, прямоугольного сечения. ответвления. Распределитель содержит коллектор l t ) Наиболее близким к изобретению по барботеры 2, отверстия 3 или щели 4. технической сущности и достигаемому Распределитель работает следующим эффекту является распределитель, сос20 образом. тоящий из подводящих коллекторов и приРаспределяемый газ (жидкость) покрепленных к ним кольцевых барботеров даётся двумя равными потоками в подвос отверстиями [2J . дящие коллектора 1 с противоположных сторон и далее в барботеры 2, причем 25 в соседние барботеры - с противоположНедостатком известного устройства является неравномерность распределения ных сторон, откуда он истекает через газа (жидкости) в горизонтальном сеотверстия 3 или щели 4. чении аппарата вследствие различного Предлагаемое изобретение обладает гидравлического сопротивления каналов. способностью компенсировать любую не30 равномерность истечения газа (жидкости) Целью изобретения является повышепротивоположной неравномерностью его ние равномерности распределения газа истечения из соседних барботеров, что (жидкости). и обеспечивает более высокую степень равномерности распределения газа (жид- [ Поставленная цель достигается тем, кости) по сечению реакционного или теп-' 35 что распределитель газа или жидкости, ломассообменного аппарата. состоящий из входных коллекторов и Предложенное изобретение, обеспечивая, прикрепленных к ним барботеров с отпо сравнению с известным устройством, верстиями, входные коллекторы располоболее равномерные температурные и конжены горизонтально и с противоположных центрационные поля в сечениях слоя ка40 сторон аппарата,а, барботеры выполнены тализатора, у&єличквает время его пров виде отрезков труб, при этом барбобега в 1,5-2 раза и уменьшает его нетеры одного коллектора расположены обходимое количество, как и количество между барботерами другого коллектора насадки в тепломассообменных аппара— ' в одной плоскости, параллельно один тах, в 1,3-1,5 раза. 45 1042792 J 1f 1 t J Редактор Л, Гратилло • / ; Составитель А. Лиханов Техред,Л.Пилипенко Корректор А. Тяоко Заказ 7 1 8 3 / 9 Тираж 5 3 7 Подписное БНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 1 3 0 3 5 , Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП 'Патент', г. Ужгород, ул. Проектная, 4
