Пристрій для дозування штучних виробів сферичної форми

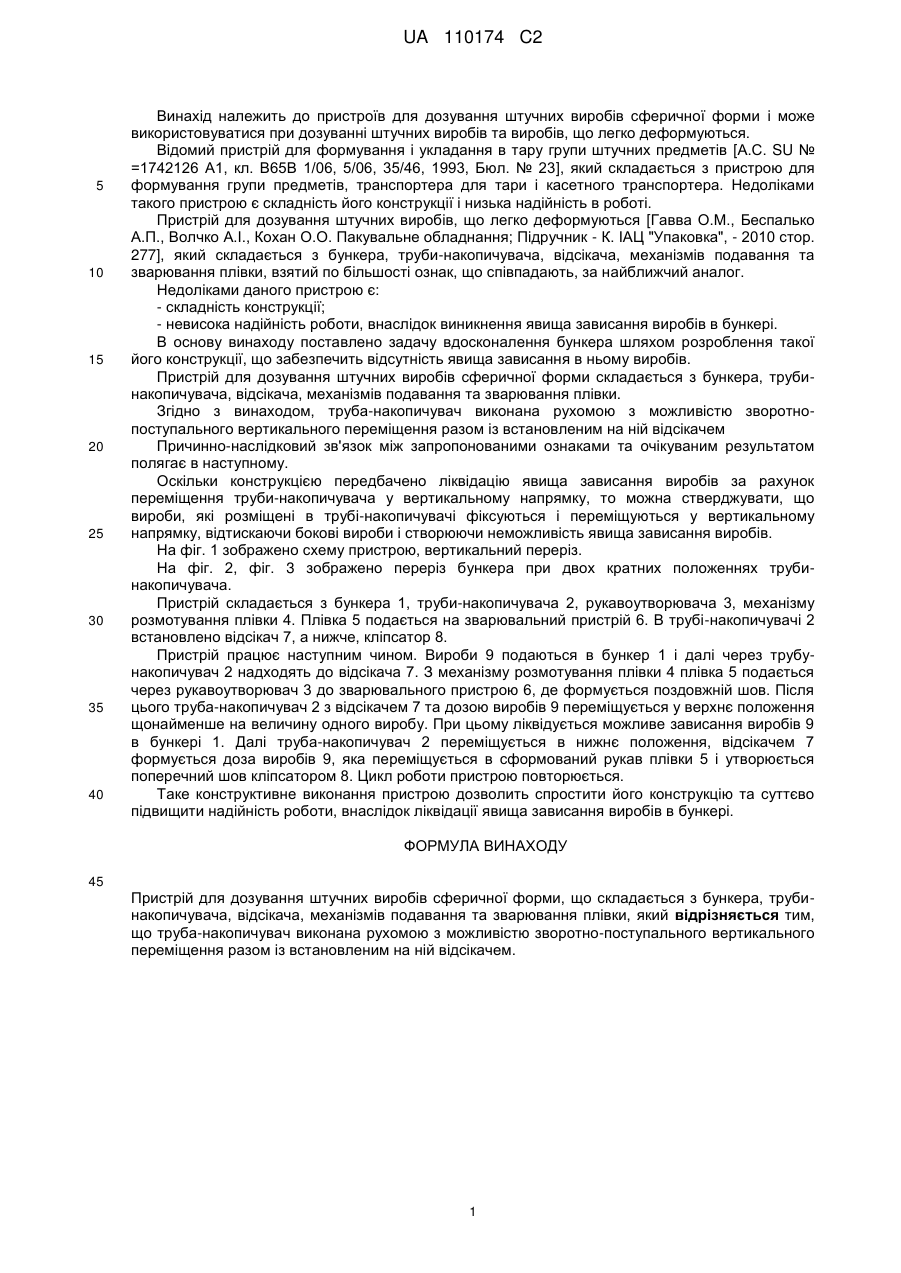

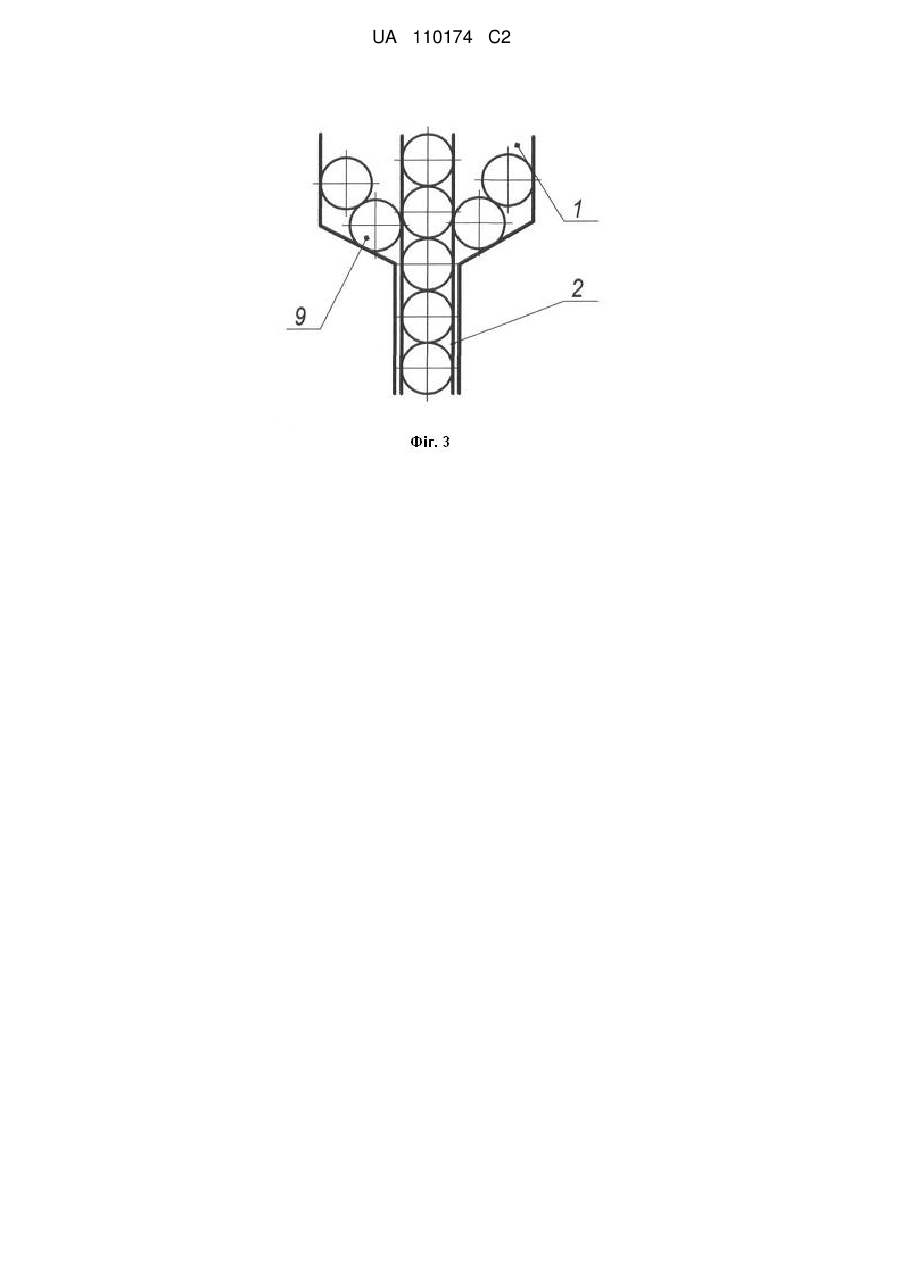

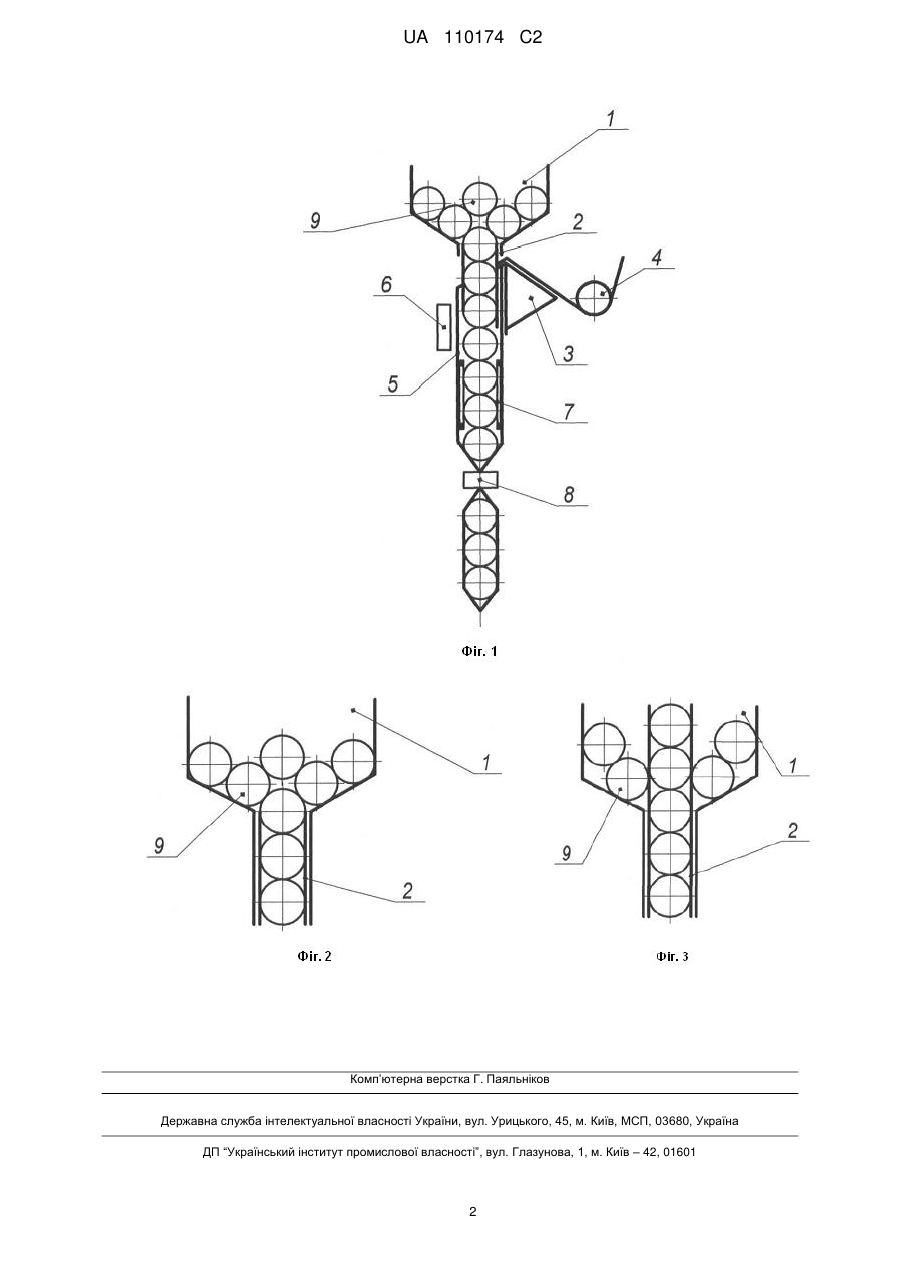

Реферат: Винахід належить до пристроїв для дозування штучних виробів сферичної форми і може використовуватися при дозуванні штучних виробів та виробів, що легко деформуються. Пристрій для дозування штучних виробів сферичної форми складається з бункера, трубинакопичувача, відсікача, механізмів подавання та зварювання плівки. Труба-накопичувач виконана рухомою з можливість зворотно-поступального вертикального переміщення разом із встановленим на ній відсікачем. Таке конструктивне виконання пристрою дозволить спростити його конструкцію та суттєво підвищити надійність роботи, внаслідок ліквідації явища зависання виробів в бункері. UA 110174 C2 (12) UA 110174 C2 UA 110174 C2 5 10 15 20 25 30 35 40 Винахід належить до пристроїв для дозування штучних виробів сферичної форми і може використовуватися при дозуванні штучних виробів та виробів, що легко деформуються. Відомий пристрій для формування і укладання в тару групи штучних предметів [А.С. SU № =1742126 А1, кл. В65В 1/06, 5/06, 35/46, 1993, Бюл. № 23], який складається з пристрою для формування групи предметів, транспортера для тари і касетного транспортера. Недоліками такого пристрою є складність його конструкції і низька надійність в роботі. Пристрій для дозування штучних виробів, що легко деформуються [Гавва О.М., Беспалько А.П., Волчко А.І., Кохан О.О. Пакувальне обладнання; Підручник - К. ІАЦ "Упаковка", - 2010 стор. 277], який складається з бункера, труби-накопичувача, відсікача, механізмів подавання та зварювання плівки, взятий по більшості ознак, що співпадають, за найближчий аналог. Недоліками даного пристрою є: - складність конструкції; - невисока надійність роботи, внаслідок виникнення явища зависання виробів в бункері. В основу винаходу поставлено задачу вдосконалення бункера шляхом розроблення такої його конструкції, що забезпечить відсутність явища зависання в ньому виробів. Пристрій для дозування штучних виробів сферичної форми складається з бункера, трубинакопичувача, відсікача, механізмів подавання та зварювання плівки. Згідно з винаходом, труба-накопичувач виконана рухомою з можливістю зворотнопоступального вертикального переміщення разом із встановленим на ній відсікачем Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає в наступному. Оскільки конструкцією передбачено ліквідацію явища зависання виробів за рахунок переміщення труби-накопичувача у вертикальному напрямку, то можна стверджувати, що вироби, які розміщені в трубі-накопичувачі фіксуються і переміщуються у вертикальному напрямку, відтискаючи бокові вироби і створюючи неможливість явища зависання виробів. На фіг. 1 зображено схему пристрою, вертикальний переріз. На фіг. 2, фіг. 3 зображено переріз бункера при двох кратних положеннях трубинакопичувача. Пристрій складається з бункера 1, труби-накопичувача 2, рукавоутворювача 3, механізму розмотування плівки 4. Плівка 5 подається на зварювальний пристрій 6. В трубі-накопичувачі 2 встановлено відсікач 7, а нижче, кліпсатор 8. Пристрій працює наступним чином. Вироби 9 подаються в бункер 1 і далі через трубунакопичувач 2 надходять до відсікача 7. З механізму розмотування плівки 4 плівка 5 подається через рукавоутворювач 3 до зварювального пристрою 6, де формується поздовжній шов. Після цього труба-накопичувач 2 з відсікачем 7 та дозою виробів 9 переміщується у верхнє положення щонайменше на величину одного виробу. При цьому ліквідується можливе зависання виробів 9 в бункері 1. Далі труба-накопичувач 2 переміщується в нижнє положення, відсікачем 7 формується доза виробів 9, яка переміщується в сформований рукав плівки 5 і утворюється поперечний шов кліпсатором 8. Цикл роботи пристрою повторюється. Таке конструктивне виконання пристрою дозволить спростити його конструкцію та суттєво підвищити надійність роботи, внаслідок ліквідації явища зависання виробів в бункері. ФОРМУЛА ВИНАХОДУ 45 Пристрій для дозування штучних виробів сферичної форми, що складається з бункера, трубинакопичувача, відсікача, механізмів подавання та зварювання плівки, який відрізняється тим, що труба-накопичувач виконана рухомою з можливістю зворотно-поступального вертикального переміщення разом із встановленим на ній відсікачем. 1 UA 110174 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
