Оснастка для виготовлення порожнистих виробів сферичної форми
Номер патенту: 13335
Опубліковано: 15.03.2006
Формула / Реферат
Оснастка для виготовлення порожнистого виробу сферичної форми, що містить верхній і нижній пуансони, розміщені у напрямній, з внутрішніми порожнинами у вигляді півсфер, причому внутрішня порожнина нижнього пуансона сполучена з насосом високого тиску, яка відрізняється тим, що на нижній пуансон установлено кільце, внутрішній діаметр якого відповідає діаметру готового порожнистого виробу.
Текст

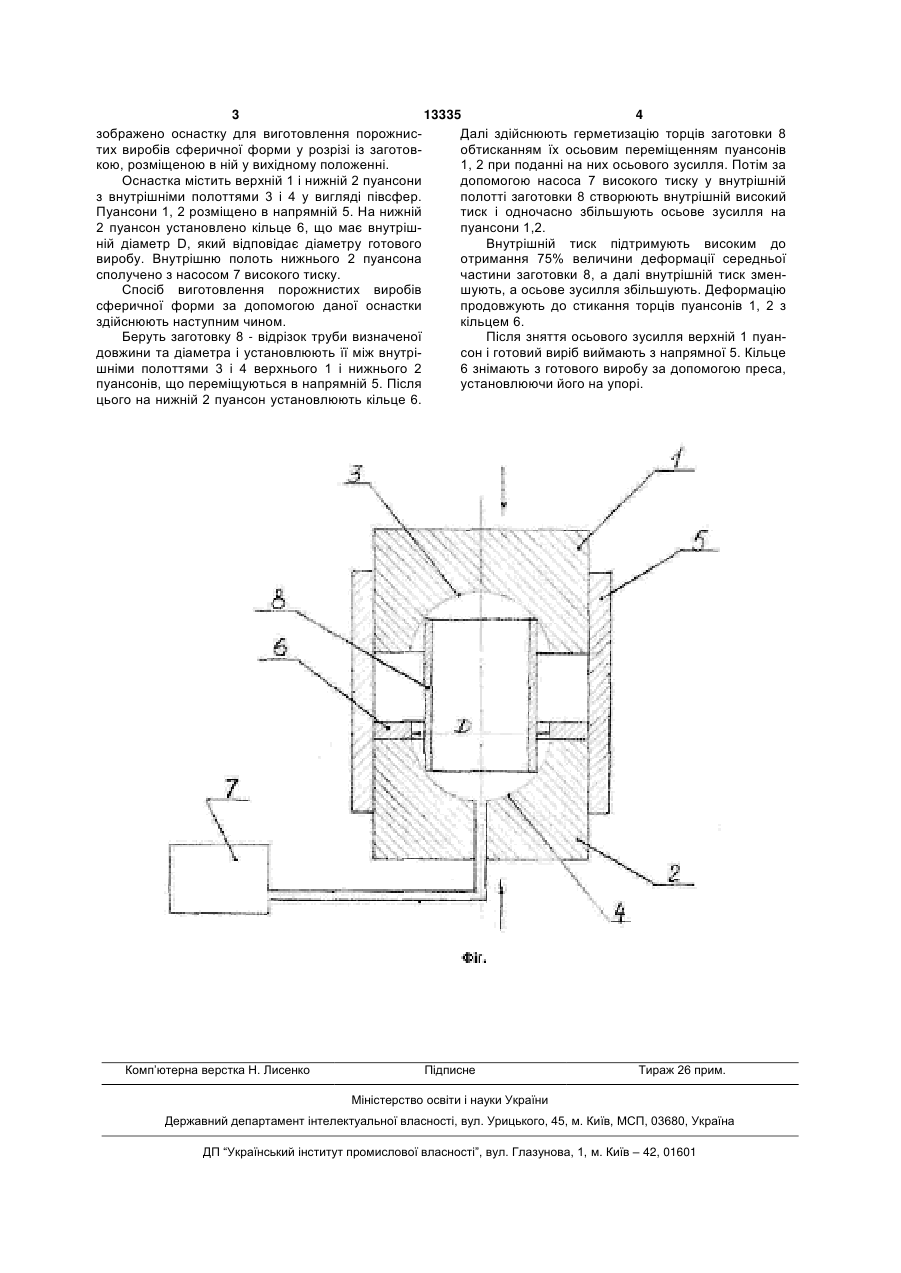

Оснастка для виготовлення порожнистого виробу сферичної форми, що містить верхній і нижній пуансони, розміщені у напрямній, з внутрішніми порожнинами у вигляді півсфер, причому внутрішня порожнина нижнього пуансона сполучена з насосом високого тиску, яка відрізняється тим, що на нижній пуансон установлено кільце, внутрішній діаметр якого відповідає діаметру готового порожнистого виробу. (19) (21) u200510469 (22) 07.11.2005 (24) 15.03.2006 (46) 15.03.2006, Бюл. № 3, 2006 р. (72) Раб Володимир Маркович, Новіков Герман Олексійович (73) Раб Володимир Маркович, Новіков Герман Олексійович 3 13335 4 зображено оснастку для виготовлення порожнисДалі здійснюють герметизацію торців заготовки 8 тих виробів сферичної форми у розрізі із заготовобтисканням їх осьовим переміщенням пуансонів кою, розміщеною в ній у вихідному положенні. 1, 2 при поданні на них осьового зусилля. Потім за Оснастка містить верхній 1 і нижній 2 пуансони допомогою насоса 7 високого тиску у внутрішній з внутрішніми полоттями 3 і 4 у вигляді півсфер. полотті заготовки 8 створюють внутрішній високий Пуансони 1, 2 розміщено в напрямній 5. На нижній тиск і одночасно збільшують осьове зусилля на 2 пуансон установлено кільце 6, що має внутрішпуансони 1,2. ній діаметр D, який відповідає діаметру готового Внутрішній тиск підтримують високим до виробу. Внутрішню полоть нижнього 2 пуансона отримання 75% величини деформації середньої сполучено з насосом 7 високого тиску. частини заготовки 8, а далі внутрішній тиск зменСпосіб виготовлення порожнистих виробів шують, а осьове зусилля збільшують. Деформацію сферичної форми за допомогою даної оснастки продовжують до стикання торців пуансонів 1, 2 з здійснюють наступним чином. кільцем 6. Беруть заготовку 8 - відрізок труби визначеної Після зняття осьового зусилля верхній 1 пуандовжини та діаметра і установлюють її між внутрісон і готовий виріб виймають з напрямної 5. Кільце шніми полоттями 3 і 4 верхнього 1 і нижнього 2 6 знімають з готового виробу за допомогою преса, пуансонів, що переміщуються в напрямній 5. Після установлюючи його на упорі. цього на нижній 2 пуансон установлюють кільце 6. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRigging for manufacture of a hollow article of spherical shape
Автори англійськоюRab Volodymyr Markovych, Novikov Herman Oleksiiovych
Назва патенту російськоюОснастка для изготовления полых изделий сферической формы
Автори російськоюРаб Владимир Маркович, Новиков Герман Алексеевич
МПК / Мітки
МПК: B21D 51/00
Мітки: порожнистих, форми, оснастка, виготовлення, виробів, сферичної
