Оснастка для виготовлення порожнистих виробів сферичної форми
Номер патенту: 81312
Опубліковано: 25.12.2007
Формула / Реферат
Оснастка для виготовлення порожнистого виробу сферичної форми, що містить верхній та нижній пуансони, виконані з внутрішніми порожнинами у вигляді півсфер та розміщені у напрямній, причому внутрішню порожнину нижнього пуансона сполучено з насосом високого тиску, яка відрізняється тим, що на нижній пуансон установлено кільце, внутрішній діаметр якого відповідає діаметру готового порожнистого виробу.
Текст

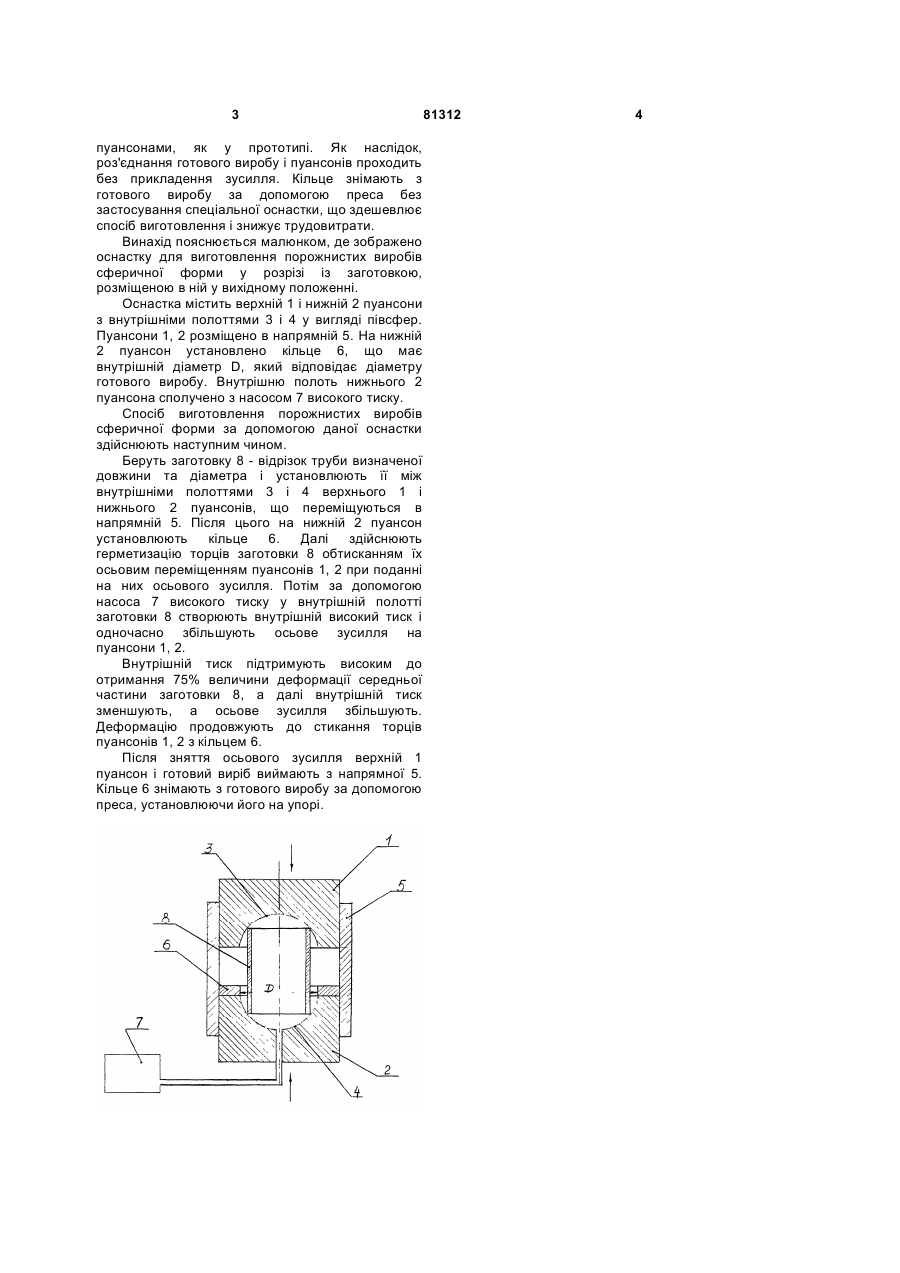

Оснастка для виготовлення порожнистого виробу сферичної форми, що містить верхній та нижній пуансони, виконані з внутрішніми порожнинами у вигляді півсфер та розміщені у напрямній, причому внутрішню порожнину нижнього пуансона сполучено з насосом високого тиску, яка відрізняється тим, що на нижній пуансон установлено кільце, внутрішній діаметр якого відповідає діаметру готового порожнистого виробу. 3 пуансонами, як у прототипі. Як наслідок, роз'єднання готового виробу і пуансонів проходить без прикладення зусилля. Кільце знімають з готового виробу за допомогою преса без застосування спеціальної оснастки, що здешевлює спосіб виготовлення і знижує трудовитрати. Винахід пояснюється малюнком, де зображено оснастку для виготовлення порожнистих виробів сферичної форми у розрізі із заготовкою, розміщеною в ній у вихідному положенні. Оснастка містить верхній 1 і нижній 2 пуансони з внутрішніми полоттями 3 і 4 у вигляді півсфер. Пуансони 1, 2 розміщено в напрямній 5. На нижній 2 пуансон установлено кільце 6, що має внутрішній діаметр D, який відповідає діаметру готового виробу. Внутрішню полоть нижнього 2 пуансона сполучено з насосом 7 високого тиску. Спосіб виготовлення порожнистих виробів сферичної форми за допомогою даної оснастки здійснюють наступним чином. Беруть заготовку 8 - відрізок труби визначеної довжини та діаметра і установлюють її між внутрішніми полоттями 3 і 4 верхнього 1 і нижнього 2 пуансонів, що переміщуються в напрямній 5. Після цього на нижній 2 пуансон установлюють кільце 6. Далі здійснюють герметизацію торців заготовки 8 обтисканням їх осьовим переміщенням пуансонів 1, 2 при поданні на них осьового зусилля. Потім за допомогою насоса 7 високого тиску у внутрішній полотті заготовки 8 створюють внутрішній високий тиск і одночасно збільшують осьове зусилля на пуансони 1, 2. Внутрішній тиск підтримують високим до отримання 75% величини деформації середньої частини заготовки 8, а далі внутрішній тиск зменшують, а осьове зусилля збільшують. Деформацію продовжують до стикання торців пуансонів 1, 2 з кільцем 6. Після зняття осьового зусилля верхній 1 пуансон і готовий виріб виймають з напрямної 5. Кільце 6 знімають з готового виробу за допомогою преса, установлюючи його на упорі. 81312 4
ДивитисяДодаткова інформація
Назва патенту англійськоюFixtures for punching of hollow components of spherical shape
Автори англійськоюRab Volodymyr Markovych, Novikov Herman Oleksiiovych
Назва патенту російськоюОснастка для штампования полых изделий сферической формы
Автори російськоюРаб Владимир Маркович, Новиков Герман Алексеевич
МПК / Мітки
МПК: B21J 13/02, B21D 51/00
Мітки: виробів, порожнистих, форми, сферичної, оснастка, виготовлення
Код посилання
