Плита перекриття залізобетонна багатопустотна

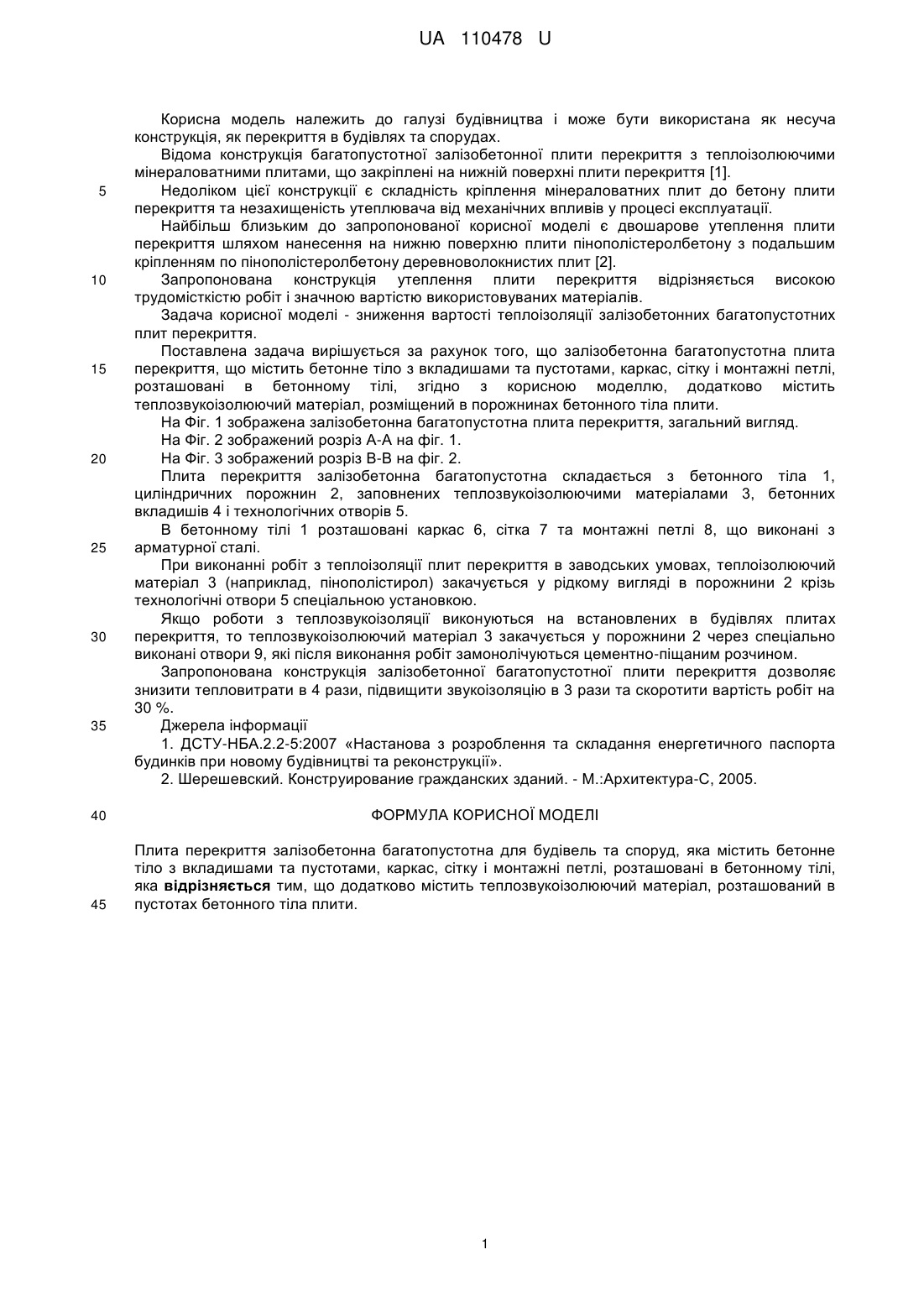

Реферат: Плита перекриття залізобетонна багатопустотна для будівель та споруд містить бетонне тіло з вкладишами та пустотами, каркас, сітку і монтажні петлі, розташовані в бетонному тілі. Додатково плита містить теплозвукоізолюючий матеріал, розташований в пустотах бетонного тіла плити. UA 110478 U (12) UA 110478 U UA 110478 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва і може бути використана як несуча конструкція, як перекриття в будівлях та спорудах. Відома конструкція багатопустотної залізобетонної плити перекриття з теплоізолюючими мінераловатними плитами, що закріплені на нижній поверхні плити перекриття [1]. Недоліком цієї конструкції є складність кріплення мінераловатних плит до бетону плити перекриття та незахищеність утеплювача від механічних впливів у процесі експлуатації. Найбільш близьким до запропонованої корисної моделі є двошарове утеплення плити перекриття шляхом нанесення на нижню поверхню плити пінополістеролбетону з подальшим кріпленням по пінополістеролбетону деревноволокнистих плит [2]. Запропонована конструкція утеплення плити перекриття відрізняється високою трудомісткістю робіт і значною вартістю використовуваних матеріалів. Задача корисної моделі - зниження вартості теплоізоляції залізобетонних багатопустотних плит перекриття. Поставлена задача вирішується за рахунок того, що залізобетонна багатопустотна плита перекриття, що містить бетонне тіло з вкладишами та пустотами, каркас, сітку і монтажні петлі, розташовані в бетонному тілі, згідно з корисною моделлю, додатково містить теплозвукоізолюючий матеріал, розміщений в порожнинах бетонного тіла плити. На Фіг. 1 зображена залізобетонна багатопустотна плита перекриття, загальний вигляд. На Фіг. 2 зображений розріз А-А на фіг. 1. На Фіг. 3 зображений розріз В-В на фіг. 2. Плита перекриття залізобетонна багатопустотна складається з бетонного тіла 1, циліндричних порожнин 2, заповнених теплозвукоізолюючими матеріалами 3, бетонних вкладишів 4 і технологічних отворів 5. В бетонному тілі 1 розташовані каркас 6, сітка 7 та монтажні петлі 8, що виконані з арматурної сталі. При виконанні робіт з теплоізоляції плит перекриття в заводських умовах, теплоізолюючий матеріал 3 (наприклад, пінополістирол) закачується у рідкому вигляді в порожнини 2 крізь технологічні отвори 5 спеціальною установкою. Якщо роботи з теплозвукоізоляції виконуються на встановлених в будівлях плитах перекриття, то теплозвукоізолюючий матеріал 3 закачується у порожнини 2 через спеціально виконані отвори 9, які після виконання робіт замонолічуються цементно-піщаним розчином. Запропонована конструкція залізобетонної багатопустотної плити перекриття дозволяє знизити тепловитрати в 4 рази, підвищити звукоізоляцію в 3 рази та скоротити вартість робіт на 30 %. Джерела інформації 1. ДСТУ-НБА.2.2-5:2007 «Настанова з розроблення та складання енергетичного паспорта будинків при новому будівництві та реконструкції». 2. Шерешевский. Конструирование гражданских зданий. - М.:Архитектура-С, 2005. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Плита перекриття залізобетонна багатопустотна для будівель та споруд, яка містить бетонне тіло з вкладишами та пустотами, каркас, сітку і монтажні петлі, розташовані в бетонному тілі, яка відрізняється тим, що додатково містить теплозвукоізолюючий матеріал, розташований в пустотах бетонного тіла плити. 1 UA 110478 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
