Плита перекриття міжколонна залізобетонна багатопорожнинна для будівель безкапітельно-безбалкового залізобетонного каркаса

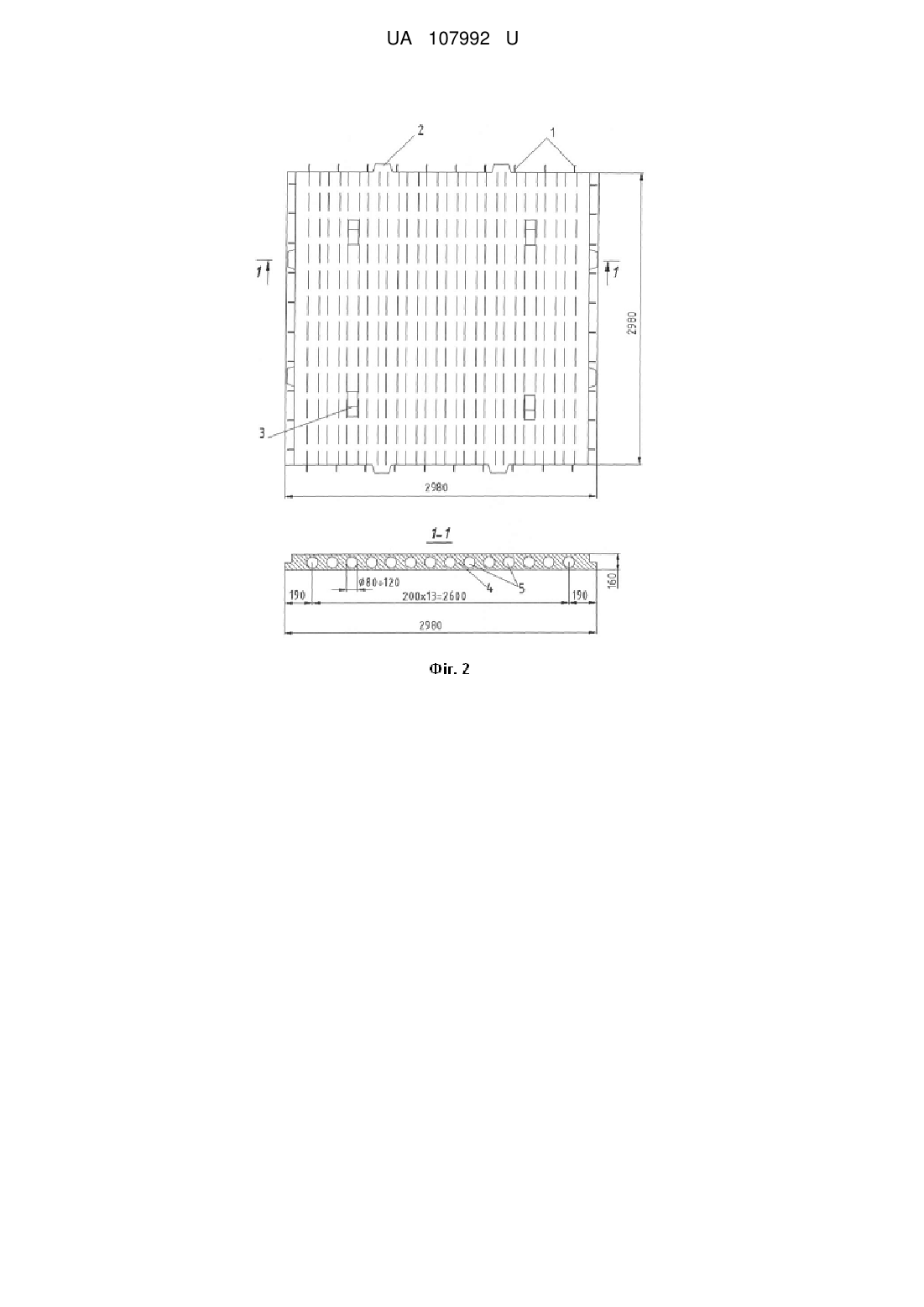

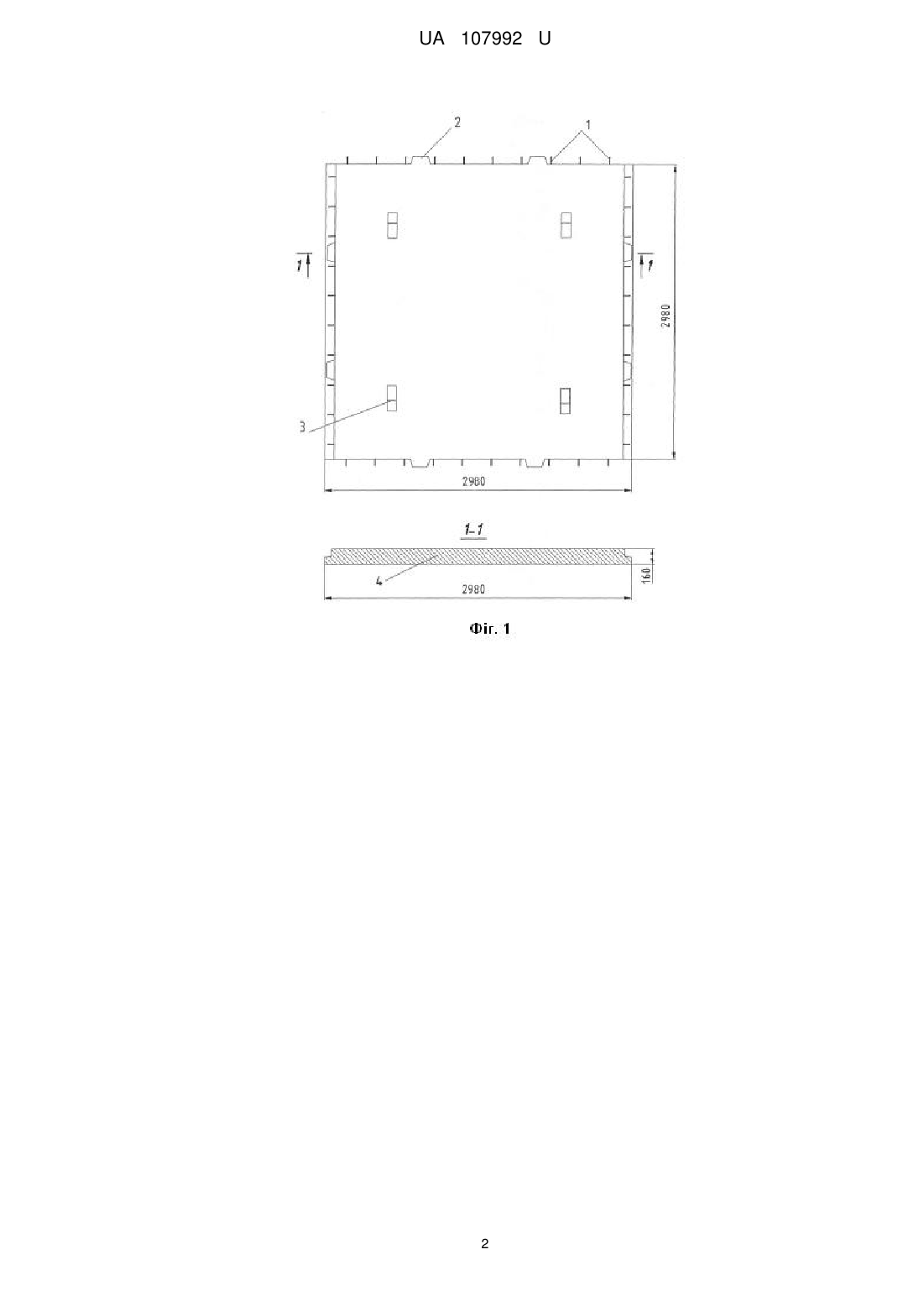

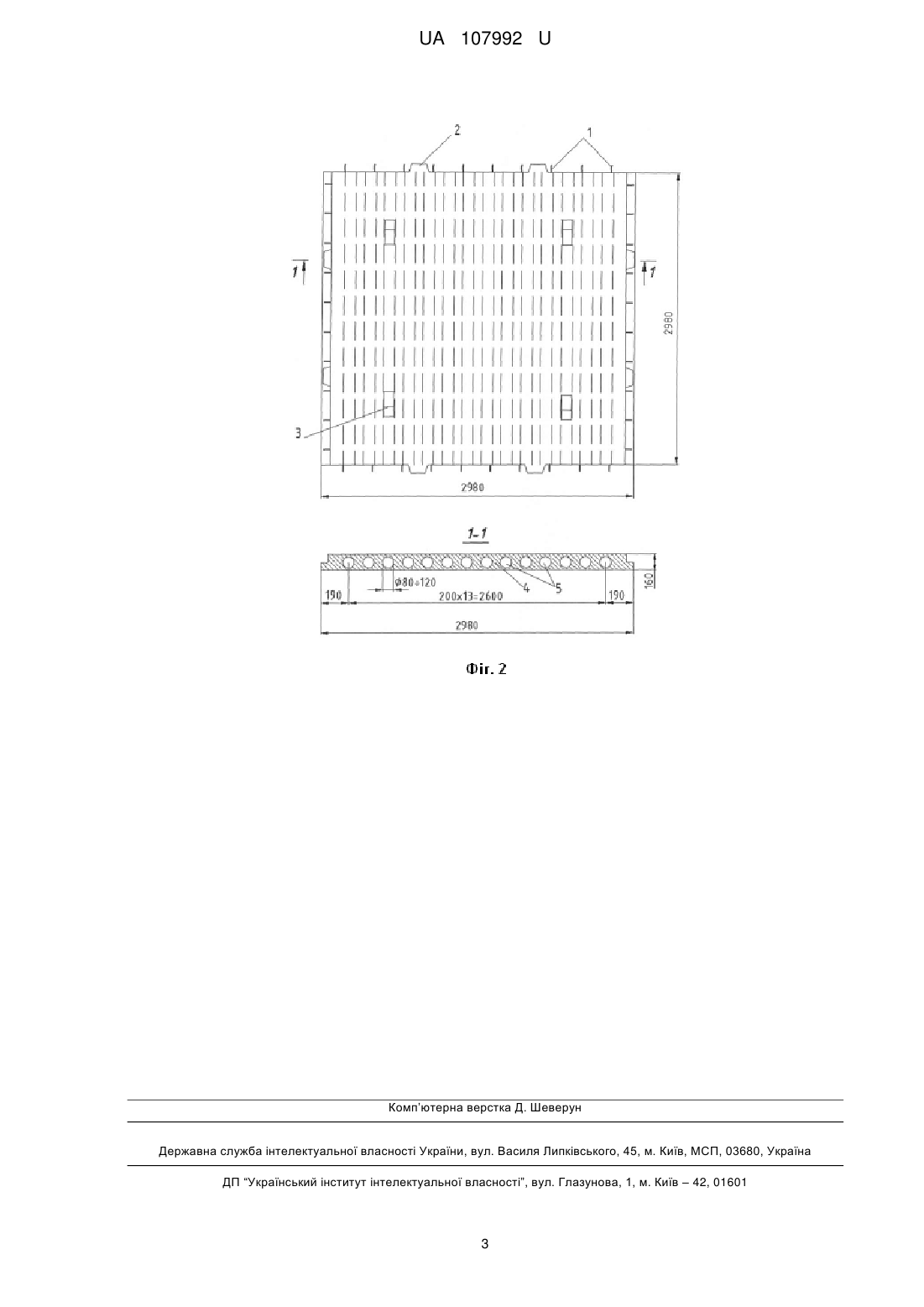

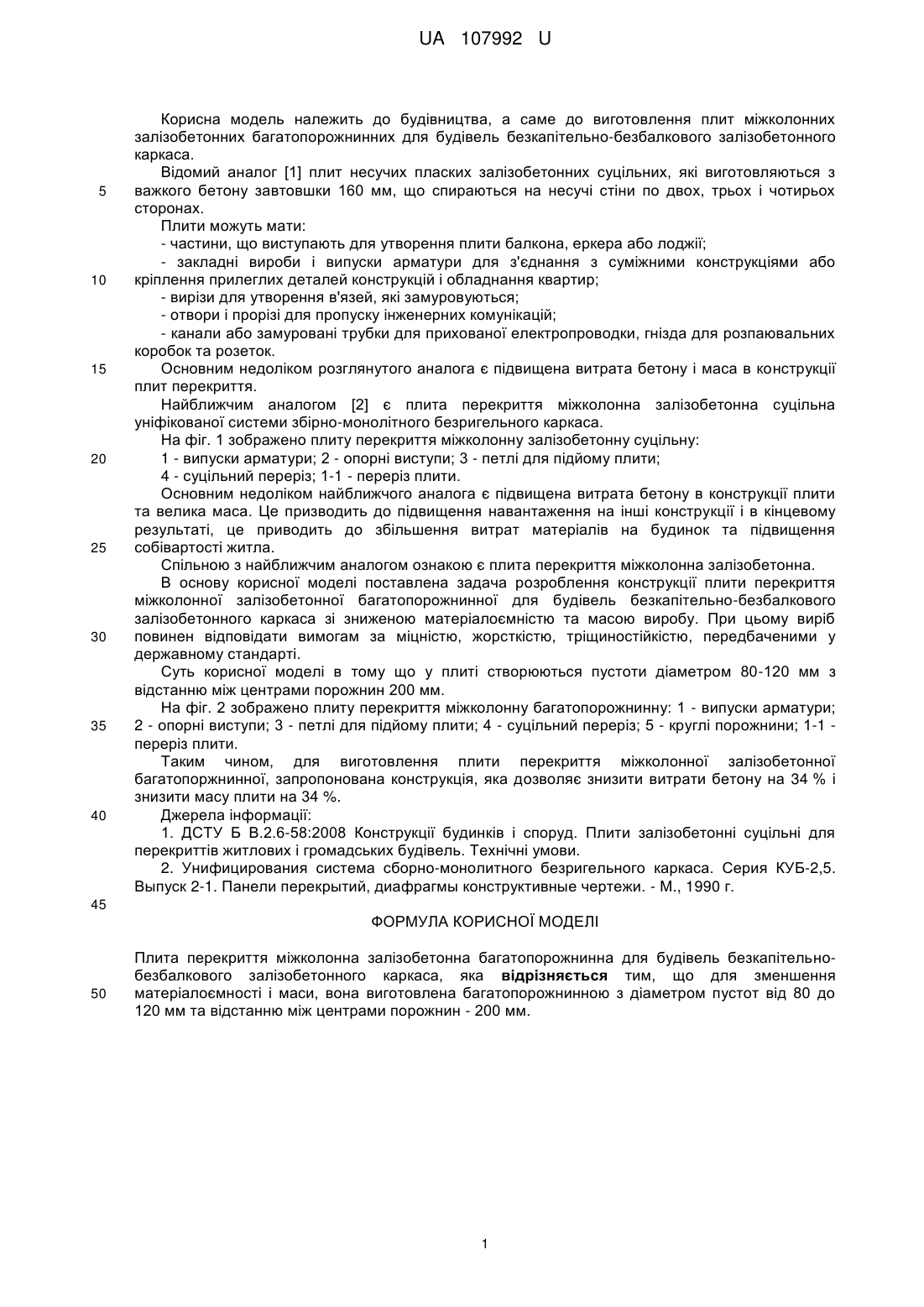

Реферат: Плита перекриття міжколонна залізобетонна багатопорожнинна для будівель безкапітельнобезбалкового залізобетонного каркаса. Вона виготовлена з діаметром пустот від 80 до 120 мм та відстанню між центрами порожнин - 200 мм. UA 107992 U (12) UA 107992 U UA 107992 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівництва, а саме до виготовлення плит міжколонних залізобетонних багатопорожнинних для будівель безкапітельно-безбалкового залізобетонного каркаса. Відомий аналог [1] плит несучих пласких залізобетонних суцільних, які виготовляються з важкого бетону завтовшки 160 мм, що спираються на несучі стіни по двох, трьох і чотирьох сторонах. Плити можуть мати: - частини, що виступають для утворення плити балкона, еркера або лоджії; - закладні вироби і випуски арматури для з'єднання з суміжними конструкціями або кріплення прилеглих деталей конструкцій і обладнання квартир; - вирізи для утворення в'язей, які замуровуються; - отвори і прорізі для пропуску інженерних комунікацій; - канали або замуровані трубки для прихованої електропроводки, гнізда для розпаювальних коробок та розеток. Основним недоліком розглянутого аналога є підвищена витрата бетону і маса в конструкції плит перекриття. Найближчим аналогом [2] є плита перекриття міжколонна залізобетонна суцільна уніфікованої системи збірно-монолітного безригельного каркаса. На фіг. 1 зображено плиту перекриття міжколонну залізобетонну суцільну: 1 - випуски арматури; 2 - опорні виступи; 3 - петлі для підйому плити; 4 - суцільний переріз; 1-1 - переріз плити. Основним недоліком найближчого аналога є підвищена витрата бетону в конструкції плити та велика маса. Це призводить до підвищення навантаження на інші конструкції і в кінцевому результаті, це приводить до збільшення витрат матеріалів на будинок та підвищення собівартості житла. Спільною з найближчим аналогом ознакою є плита перекриття міжколонна залізобетонна. В основу корисної моделі поставлена задача розроблення конструкції плити перекриття міжколонної залізобетонної багатопорожнинної для будівель безкапітельно-безбалкового залізобетонного каркаса зі зниженою матеріалоємністю та масою виробу. При цьому виріб повинен відповідати вимогам за міцністю, жорсткістю, тріщиностійкістю, передбаченими у державному стандарті. Суть корисної моделі в тому що у плиті створюються пустоти діаметром 80-120 мм з відстанню між центрами порожнин 200 мм. На фіг. 2 зображено плиту перекриття міжколонну багатопорожнинну: 1 - випуски арматури; 2 - опорні виступи; 3 - петлі для підйому плити; 4 - суцільний переріз; 5 - круглі порожнини; 1-1 переріз плити. Таким чином, для виготовлення плити перекриття міжколонної залізобетонної багатопоржнинної, запропонована конструкція, яка дозволяє знизити витрати бетону на 34 % і знизити масу плити на 34 %. Джерела інформації: 1. ДСТУ Б В.2.6-58:2008 Конструкції будинків і споруд. Плити залізобетонні суцільні для перекриттів житлових і громадських будівель. Технічні умови. 2. Унифицирования система сборно-монолитного безригельного каркаса. Серия КУБ-2,5. Выпуск 2-1. Панели перекрытий, диафрагмы конструктивные чертежи. - М., 1990 г. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Плита перекриття міжколонна залізобетонна багатопорожнинна для будівель безкапітельнобезбалкового залізобетонного каркаса, яка відрізняється тим, що для зменшення матеріалоємності і маси, вона виготовлена багатопорожнинною з діаметром пустот від 80 до 120 мм та відстанню між центрами порожнин - 200 мм. 1 UA 107992 U 2 UA 107992 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
