Залізобетонна шарова плита перекриття будинку

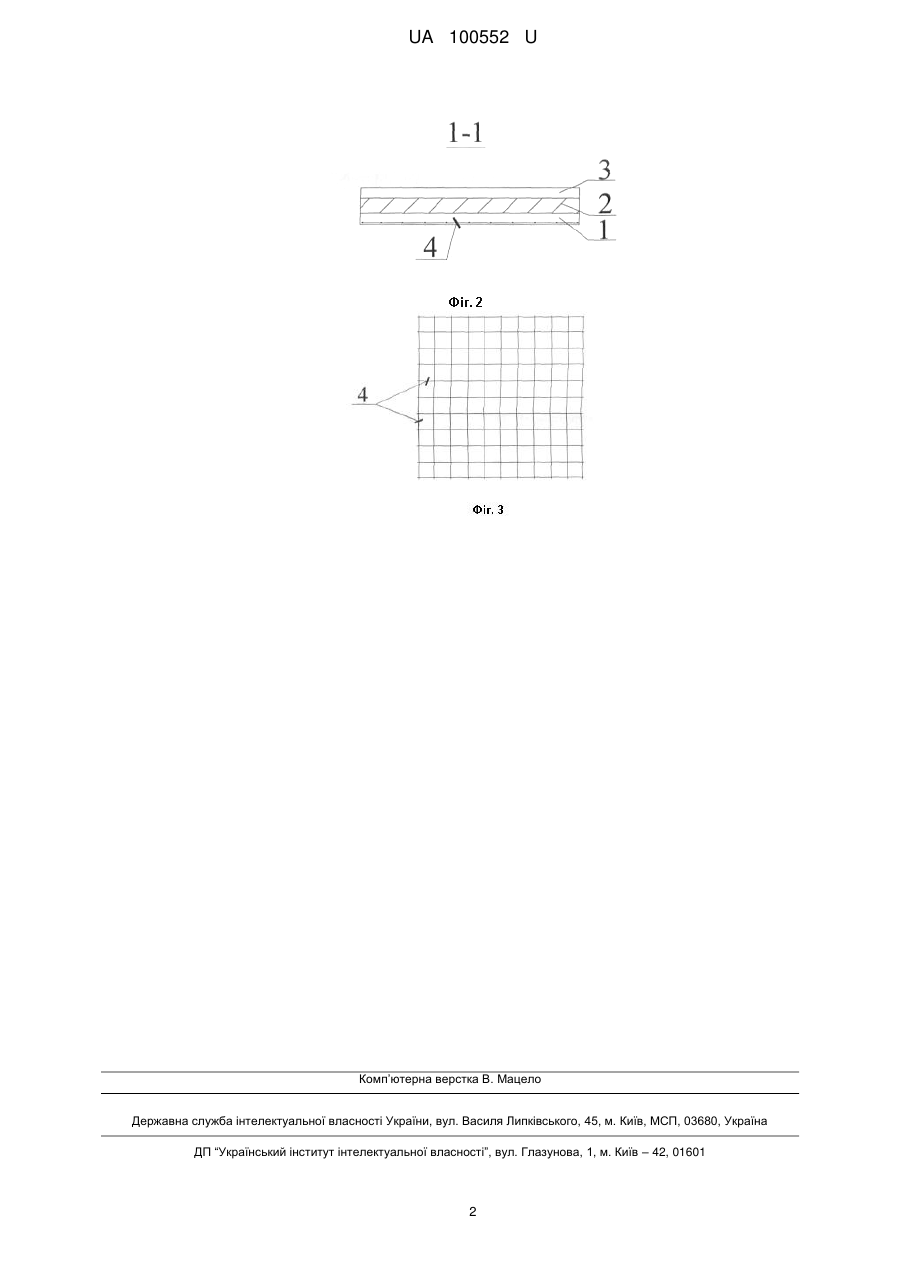

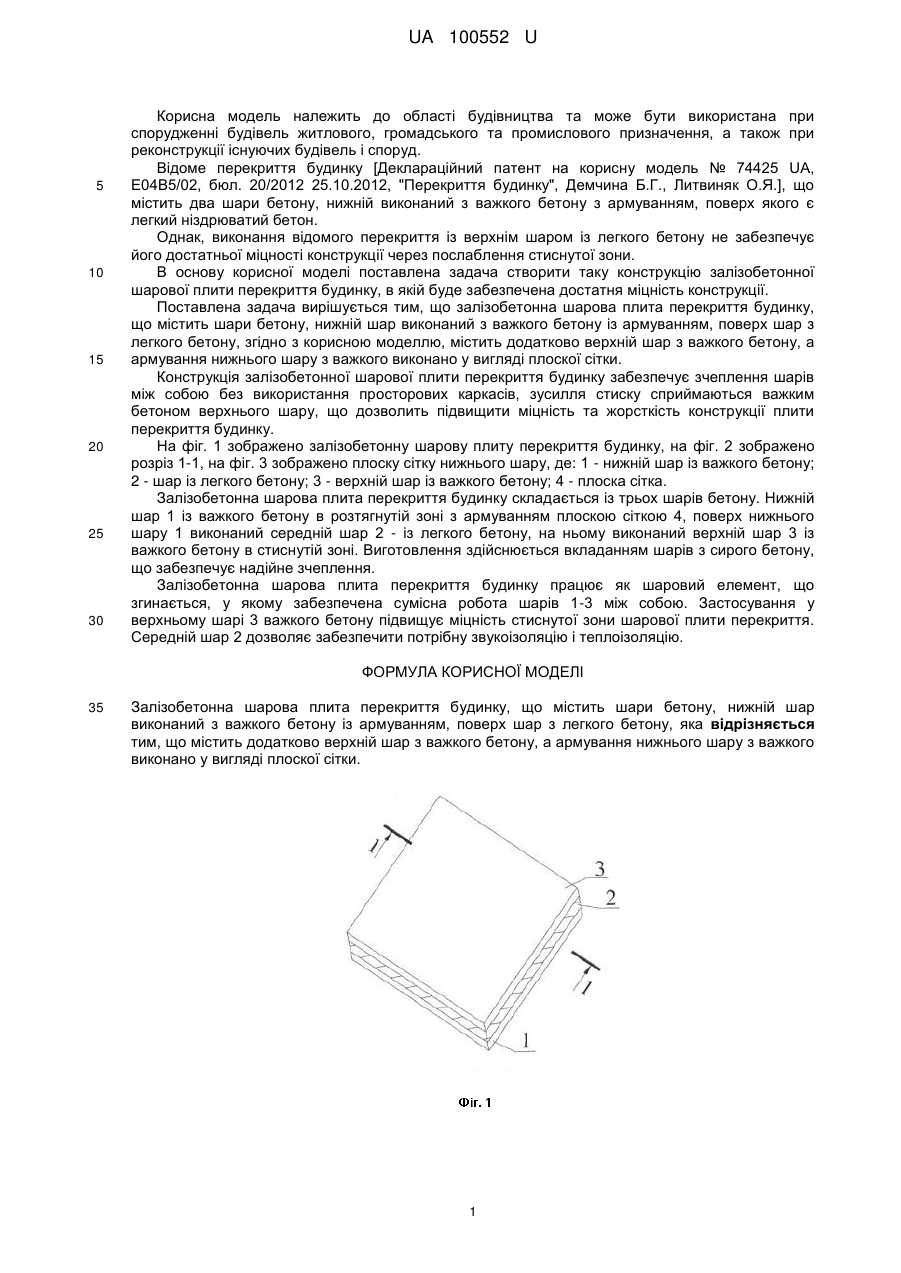

Реферат: UA 100552 U UA 100552 U 5 10 15 20 25 30 Корисна модель належить до області будівництва та може бути використана при спорудженні будівель житлового, громадського та промислового призначення, а також при реконструкції існуючих будівель і споруд. Відоме перекриття будинку [Деклараційний патент на корисну модель № 74425 UA, E04В5/02, бюл. 20/2012 25.10.2012, "Перекриття будинку", Демчина Б.Г., Литвиняк О.Я.], що містить два шари бетону, нижній виконаний з важкого бетону з армуванням, поверх якого є легкий ніздрюватий бетон. Однак, виконання відомого перекриття із верхнім шаром із легкого бетону не забезпечує його достатньої міцності конструкції через послаблення стиснутої зони. В основу корисної моделі поставлена задача створити таку конструкцію залізобетонної шарової плити перекриття будинку, в якій буде забезпечена достатня міцність конструкції. Поставлена задача вирішується тим, що залізобетонна шарова плита перекриття будинку, що містить шари бетону, нижній шар виконаний з важкого бетону із армуванням, поверх шар з легкого бетону, згідно з корисною моделлю, містить додатково верхній шар з важкого бетону, а армування нижнього шару з важкого виконано у вигляді плоскої сітки. Конструкція залізобетонної шарової плити перекриття будинку забезпечує зчеплення шарів між собою без використання просторових каркасів, зусилля стиску сприймаються важким бетоном верхнього шару, що дозволить підвищити міцність та жорсткість конструкції плити перекриття будинку. На фіг. 1 зображено залізобетонну шарову плиту перекриття будинку, на фіг. 2 зображено розріз 1-1, на фіг. 3 зображено плоску сітку нижнього шару, де: 1 - нижній шар із важкого бетону; 2 - шар із легкого бетону; 3 - верхній шар із важкого бетону; 4 - плоска сітка. Залізобетонна шарова плита перекриття будинку складається із трьох шарів бетону. Нижній шар 1 із важкого бетону в розтягнутій зоні з армуванням плоскою сіткою 4, поверх нижнього шару 1 виконаний середній шар 2 - із легкого бетону, на ньому виконаний верхній шар 3 із важкого бетону в стиснутій зоні. Виготовлення здійснюється вкладанням шарів з сирого бетону, що забезпечує надійне зчеплення. Залізобетонна шарова плита перекриття будинку працює як шаровий елемент, що згинається, у якому забезпечена сумісна робота шарів 1-3 між собою. Застосування у верхньому шарі 3 важкого бетону підвищує міцність стиснутої зони шарової плити перекриття. Середній шар 2 дозволяє забезпечити потрібну звукоізоляцію і теплоізоляцію. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Залізобетонна шарова плита перекриття будинку, що містить шари бетону, нижній шар виконаний з важкого бетону із армуванням, поверх шар з легкого бетону, яка відрізняється тим, що містить додатково верхній шар з важкого бетону, а армування нижнього шару з важкого виконано у вигляді плоскої сітки. 1 UA 100552 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
