Спосіб керування режимами електроспоживання нагрівальної установки
Номер патенту: 11054
Опубліковано: 15.12.2005
Автори: Папаїка Юрій Анатолійович, Випанасенко Станіслав Іванович, Півняк Геннадій Григорович
Формула / Реферат
Спосіб керування режимами електроспоживання нагрівальної установки, який включає задання температури нагріву, рівнів живильної напруги, контроль поточних значень температури і порівняння із заданими значеннями, який відрізняється тим, що в процесі контролю, досягнувши рівня заданої температури, аналізують відповідні рівні напруг на нагрівачах і діючі значення фазних напруг в розподільчій мережі, визначають фазу з найменшим рівнем напруги і примусово знімають навантаження з вибраної фази.
Текст

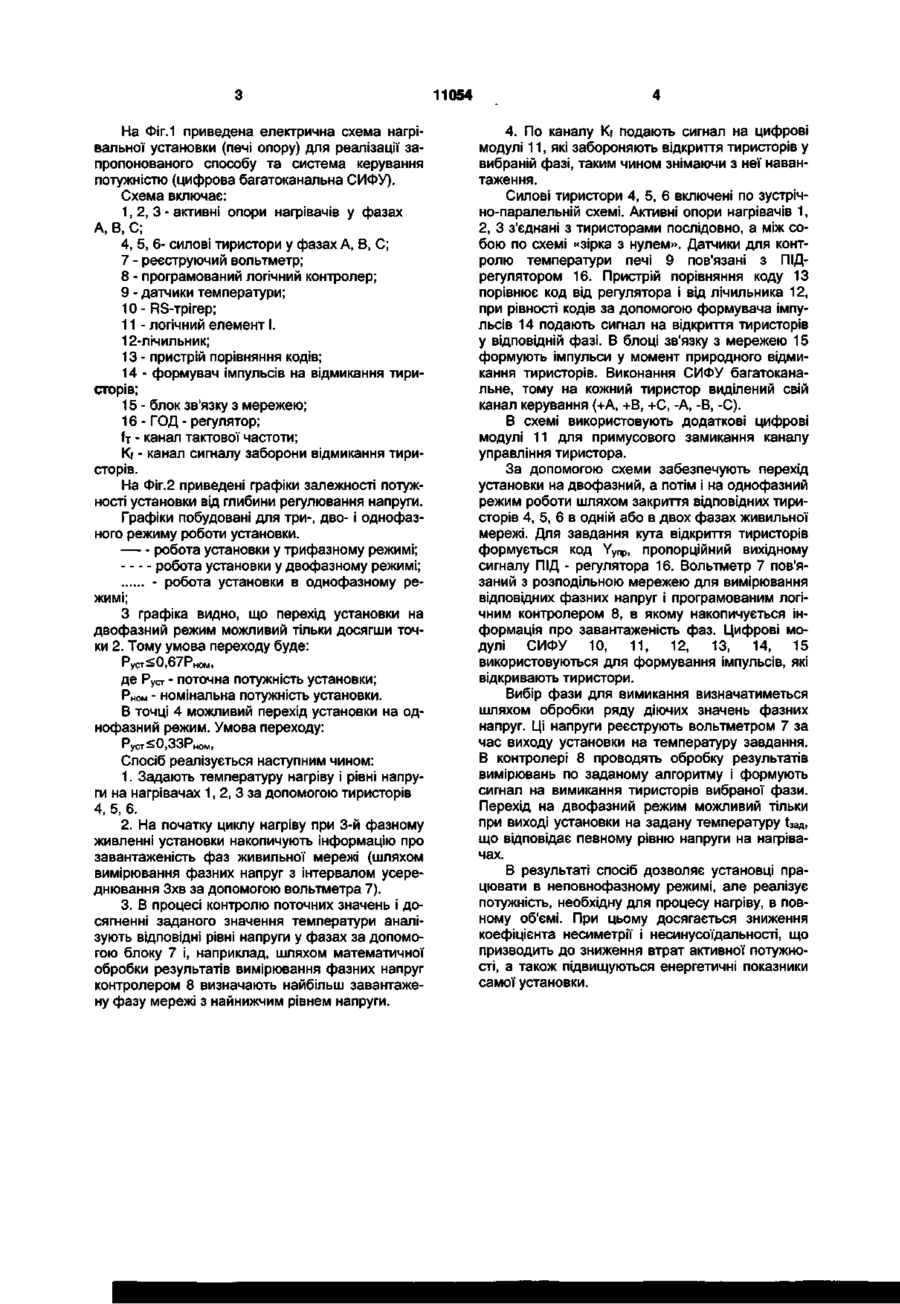

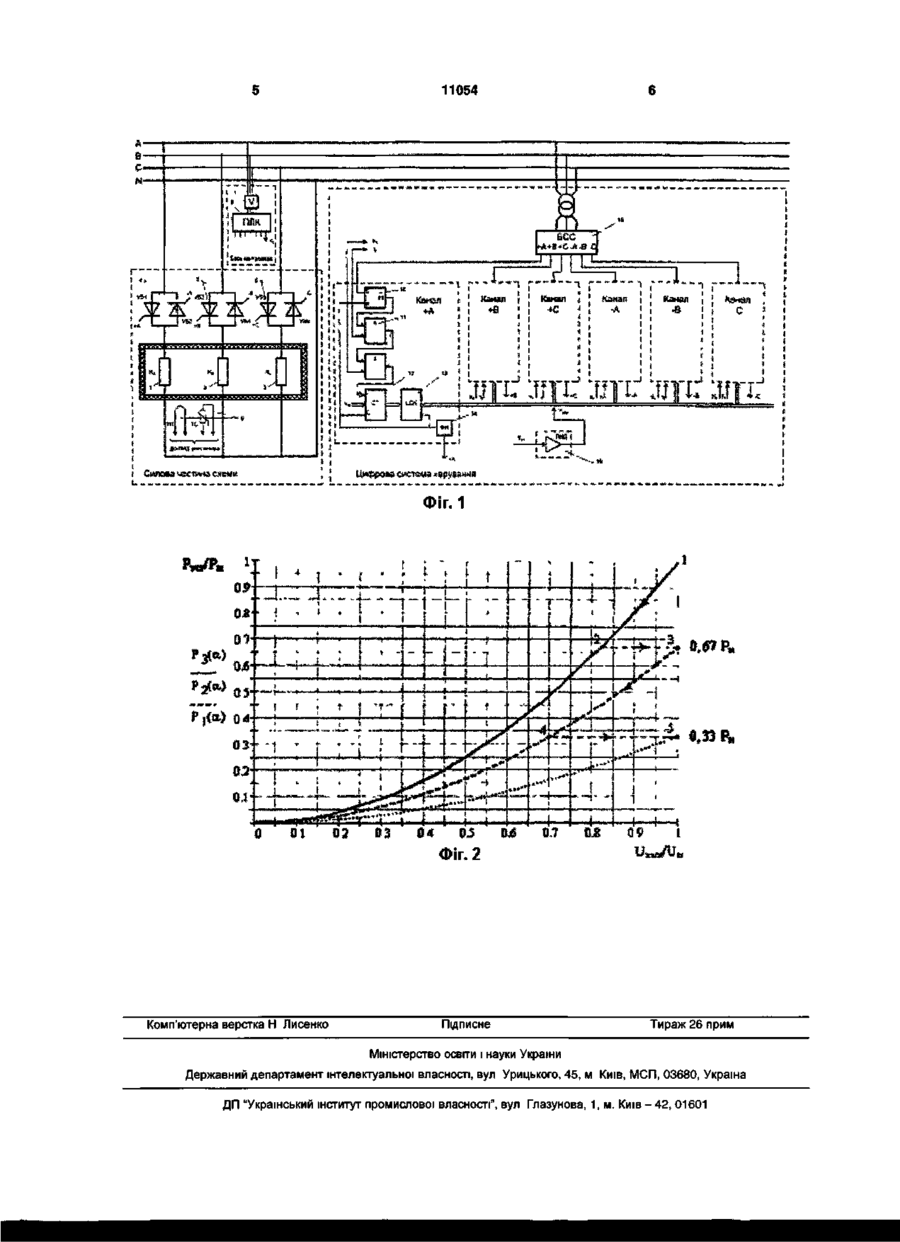

Спосіб керування режимами електроспоживання нагрівальної установки, який включає за со ю О) 11054 На Фіг.1 приведена електрична схема нагрівальної установки (печі опору) для реалізації запропонованого способу та система керування потужністю (цифрова багатоканальна СИФУ). Схема включає: 1,2,3- активні опори нагрівачів у фазах А, В, С; 4, 5, 6- силові тиристори у фазах А, В, С; 7 - реєструючий вольтметр; 8 - програмований логічний контролер; 9 - датчики температури; 10- RS-трігер; 11 - логічний елемент І. 12-лічильник; 13 - пристрій порівняння кодів; 14 - формувач імпульсів на відмикання тиристорів; 15 - блок зв'язку з мережею; 16 - ГОД - регулятор; fr - канал тактової частоти; Kf - канал сигналу заборони відмикання тиристорів. На Фіг.2 приведені графіки залежності потужності установки від глибини регулювання напруги. Графіки побудовані для три-, дво- і однофазного режиму роботи установки. робота установки у трифазному режимі; робота установки у двофазному режимі; - робота установки в однофазному режимі; З графіка видно, що перехід установки на двофазний режим можливий тільки досягши точки 2. Тому умова переходу буде: де Руст - поточна потужність установки; Рном - номінальна потужність установки. В точці 4 можливий перехід установки на однофазний режим. Умова переходу: РуСТ
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for controlling power supply mode of a heating unit
Автори англійськоюPivniak Hennadii Hryhorovych, Vypanasenko Stanislav Ivanovych, Papaika Yurii Anatoliiovych
Назва патенту російськоюСпособ управления режимом электроснабжения нагревательной установки
Автори російськоюПивняк Геннадий Григорьевич, Выпанасенко Станислав Иванович, Папаика Юрий Анатольевич
МПК / Мітки
МПК: H02M 5/00
Мітки: установки, електроспоживання, керування, режимами, спосіб, нагрівальної
