Розпушувач грунту
Формула / Реферат

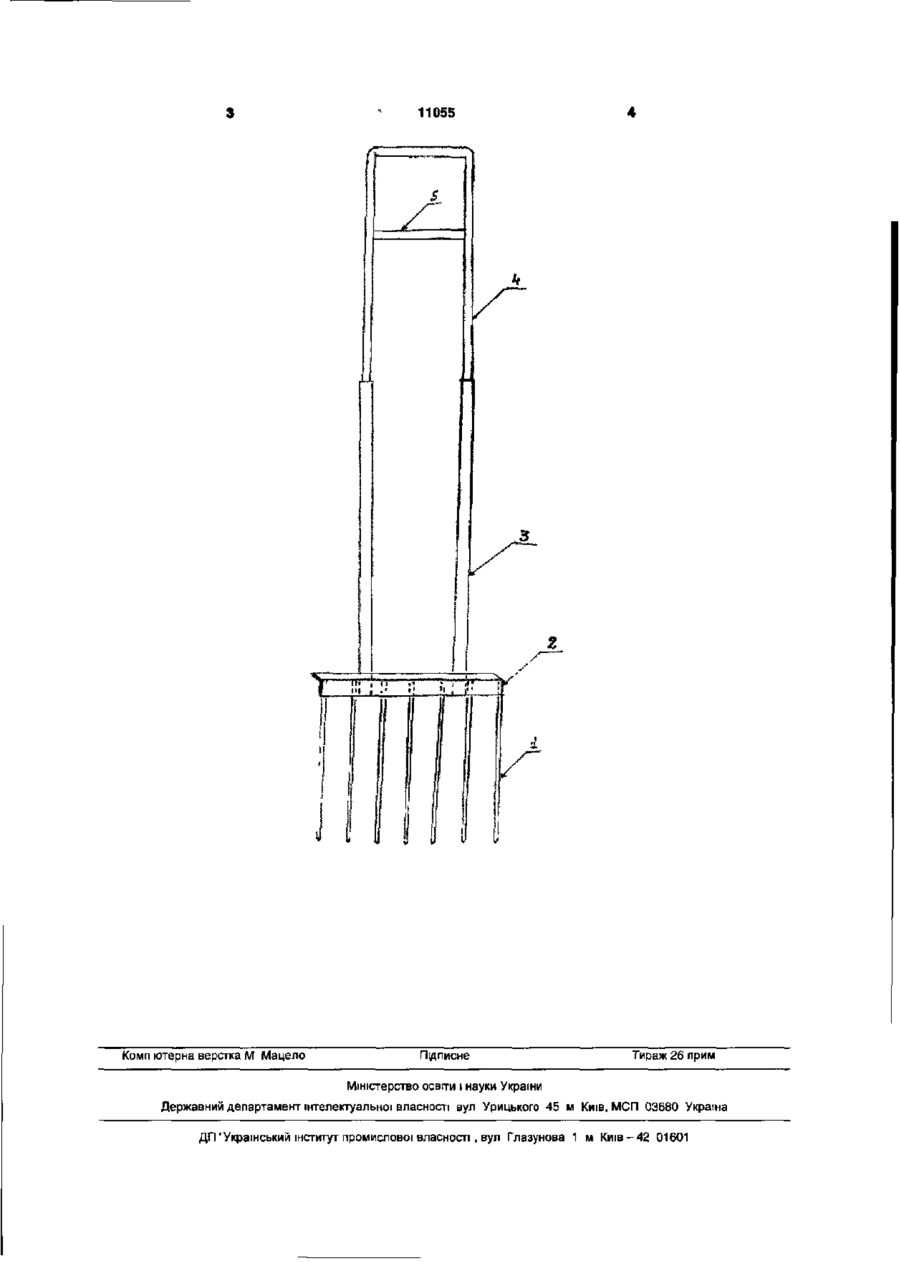

Розпушувач ґрунту, що містить сталеві ріжки, які закріплені на опорі у вигляді кутика, до опори приварена опорна дуга, на якій закріплений поручень з перемичкою, ріжки встановлюють на ґрунт, натискують ногою для задання потрібної глибини і тягнуть конструкцію за поручень на себе, ріжки піднімають ґрунт і перевертають, розпушуючи його.
Текст
Розпушувач ґрунту, що містить сталеві ріжки, які закріплені на опорі у вигляді кутика, до опори Галузь до якої належить корисна модель - землеробство. Рівень техніки - існує багато знарядь праці для обробітку ґрунту вручну, але аналога корисної моделі немає. Суть корисної моделі - стальні ріжки довжиною 20-25см закріпляють на опорі з кутика 25x25x4, до кутика приварюють опору з полоси 4x40, а на неї приварюють поручень - труба діаметром 20х2=2700мм з перемичкою - труба діаметром 15х20мм. Цю конструкцію встановлюють ріжками на ґрунт і втискують ногою на потрібну глибину, потім тягнуть конструкцію на себе, ріжки перевер приварена опорна дуга, на якій закріплений поручень з перемичкою, ріжки встановлюють на ґрунт, натискують ногою для задания потрібної глибини і тягнуть конструкцію за поручень на себе, ріжки піднімають ґрунт і перевертають, розпушуючи його. тають ґрунт і розпушують, піднімаючи ґрунт. (Ріжки бажано виготовляти з арматурної сталі М-16). Продуктивність праці, порівняно з Іншими знаряддями обробітку ґрунту вручну, у 8 разів більша. Суттєво полегшується праця. Відомості, які підтверджують можливість здійснення корисної моделі - корисну модель виготовляють слідуючим чином (Див. креслення): беруть стальні ріжки /поз. 1/ і приварюють їх на кутик /поз. 2/, через рівні проміжки. До кутика приварюють стальну полосу /поз. З/, до полоси кріплять поручень /поз. 4/ з труби, трубу скріпляють перемичкою /поз.5/. Номера деталей відповідають номерам на кресленні. ю ю о о> 11055 Комп ютерна верстка М Мацело Пдписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45 м Київ, МСП 03680 Україна ДП'Український інститут промислової власності, вул Глазунова 1 м Київ-42 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSoil ripper
Автори англійськоюNabok Mykola Romanovych
Назва патенту російськоюРыхлитель почвы
Автори російськоюНабок Николай Романович
МПК / Мітки
МПК: A01B 1/00
Мітки: розпушувач, грунту
Код посилання
<a href="https://ua.patents.su/2-11055-rozpushuvach-gruntu.html" target="_blank" rel="follow" title="База патентів України">Розпушувач грунту</a>

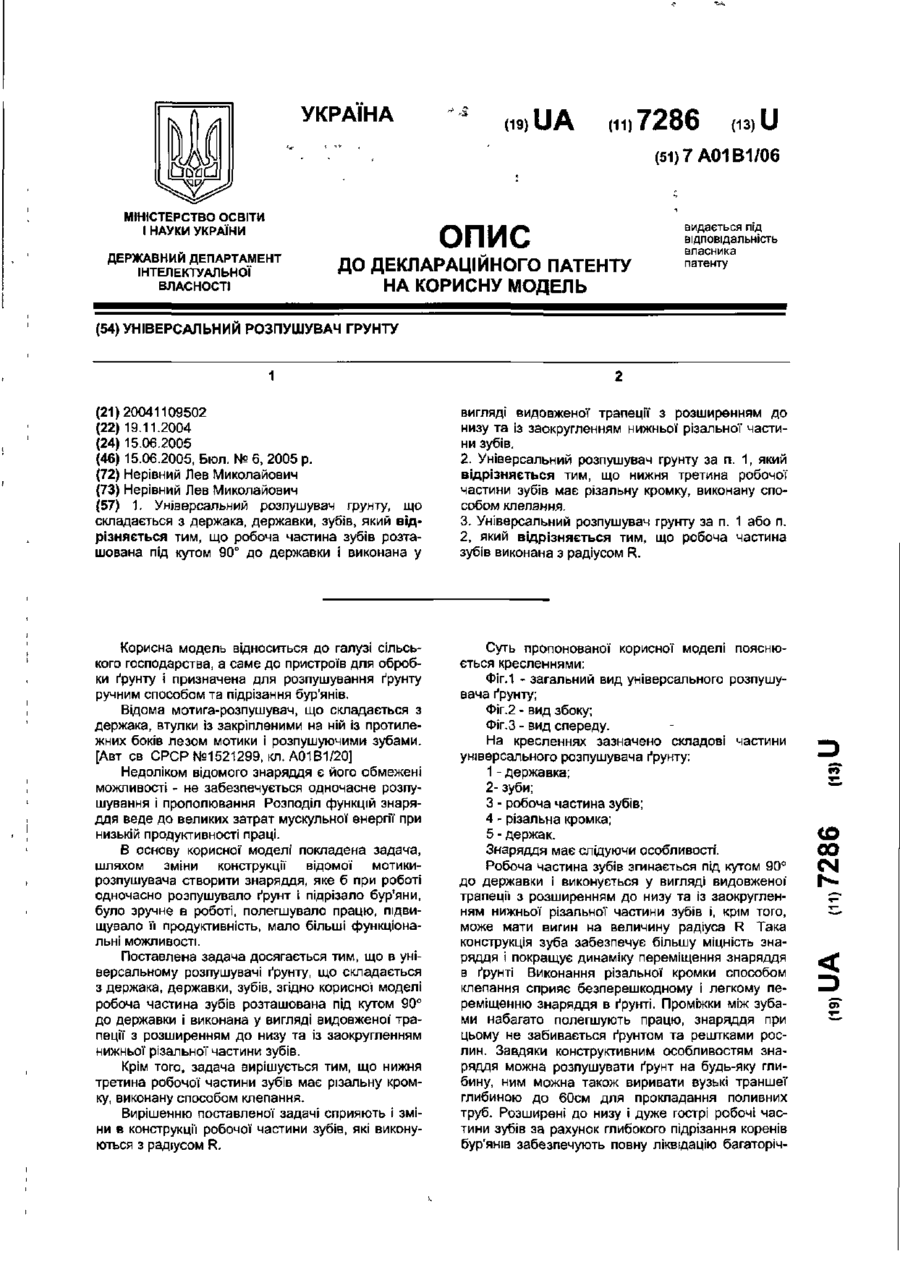

Універсальний розпушувач грунту
Номер патенту: 7286
Опубліковано: 15.06.2005
Автор: Нерівний Лев Миколайович
МПК: A01B 1/06
Мітки: розпушувач, грунту, універсальний
Формула / Реферат:
1. Універсальний розпушувач грунту, що складається з держака, державки, зубів, який відрізняється тим, що робоча частина зубів розташована під кутом 90° до державки і виконана у вигляді видовженої трапеції з розширенням до низу та із заокругленням нижньої різальної частини зубів.2. Універсальний розпушувач грунту за п. 1, який відрізняється тим, що нижня третина робочої частини зубів має різальну кромку, виконану способом...

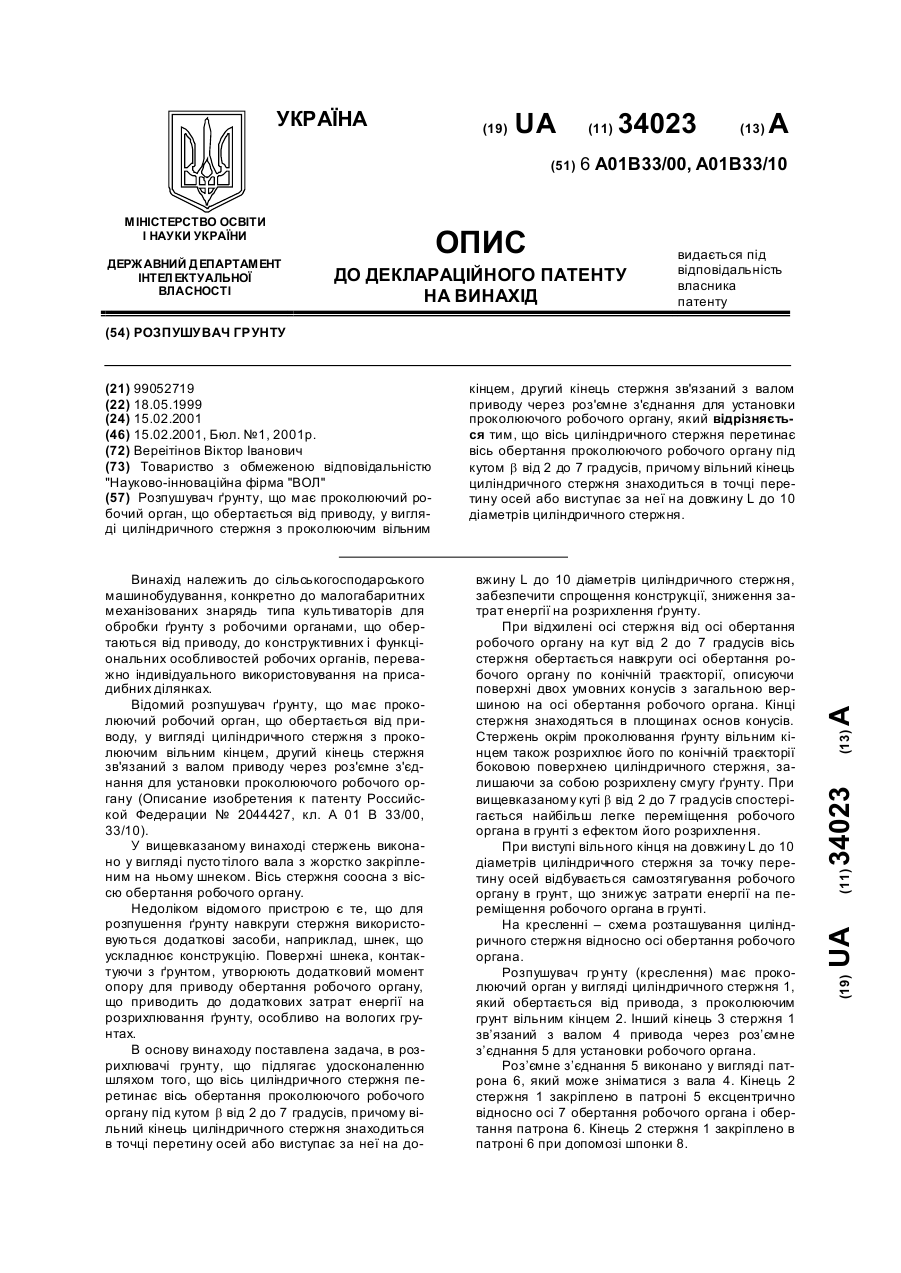

Розпушувач грунту
Номер патенту: 34023
Опубліковано: 15.10.2003
Автор: Вереітінов Віктор Іванович
МПК: A01B 33/00
Мітки: грунту, розпушувач
Формула / Реферат:
Розпушувач грунту, що має проколюючий робочий орган, що обертається від приводу, у вигляді циліндричного стержня з проколюючим вільним кінцем, другий кінець стержня зв'язаний з валом приводу через рознімне з'єднання для установки проколюючого робочого органа, який відрізняється тим, що вісь циліндричного стержня перетинає вісь обертання проколюючого робочого органа під кутом

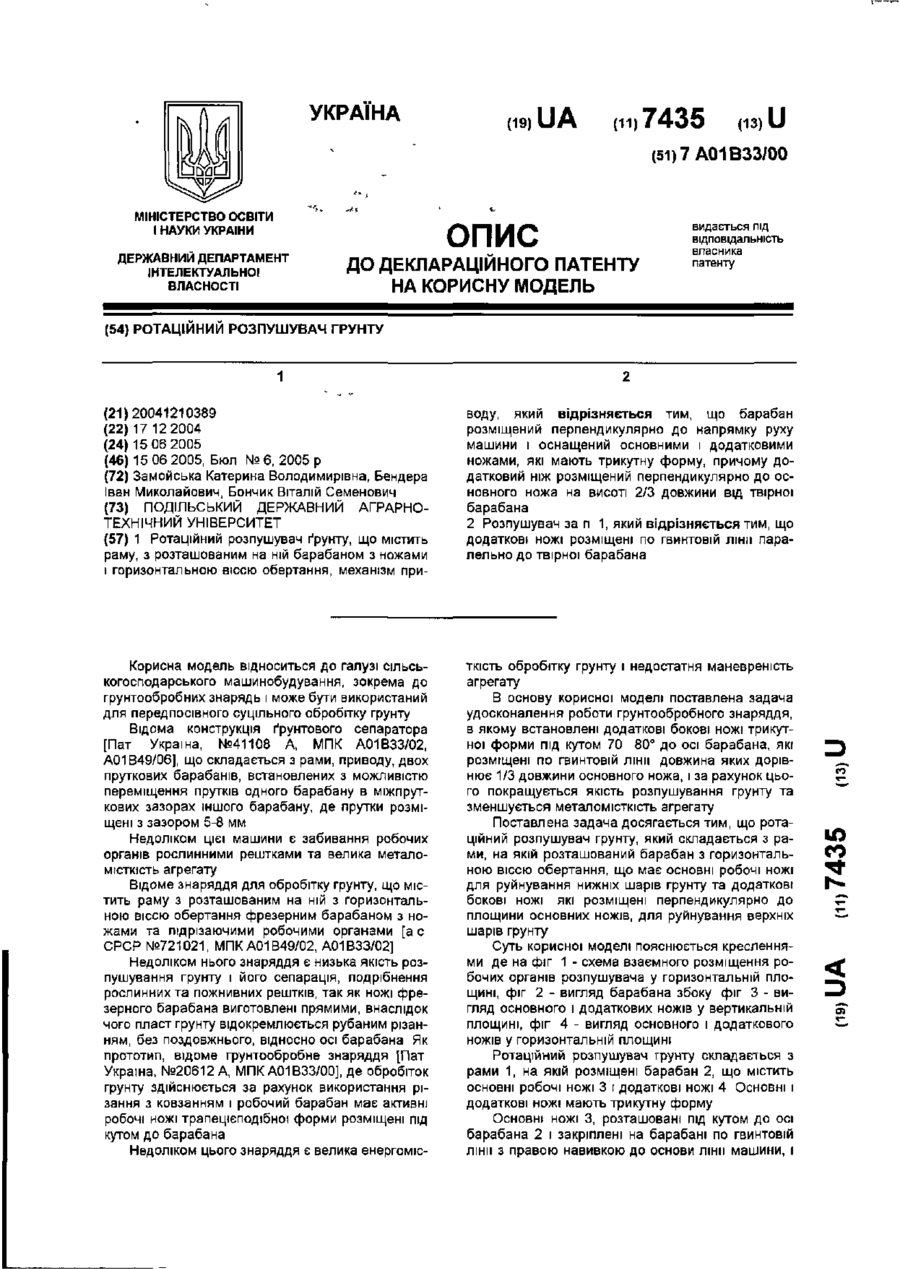

Ротаційний розпушувач грунту
Номер патенту: 7435
Опубліковано: 15.06.2005
Автори: Замойська Катерина Володимирівна, Бендера Іван Миколайович, Бончик Віталій Семенович
МПК: A01B 33/00
Мітки: ротаційний, розпушувач, грунту
Формула / Реферат:
1. Ротаційний розпушувач ґрунту, що містить раму, з розташованим на ній барабаном з ножами і горизонтальною віссю обертання, механізм приводу, який відрізняється тим, що барабан розміщений перпендикулярно до напрямку руху машини і оснащений основними і додатковими ножами, які мають трикутну форму, причому додатковий ніж розміщений перпендикулярно до основного ножа на висоті 2/3 довжини від твірної барабана.2. Розпушувач за п. 1, який...

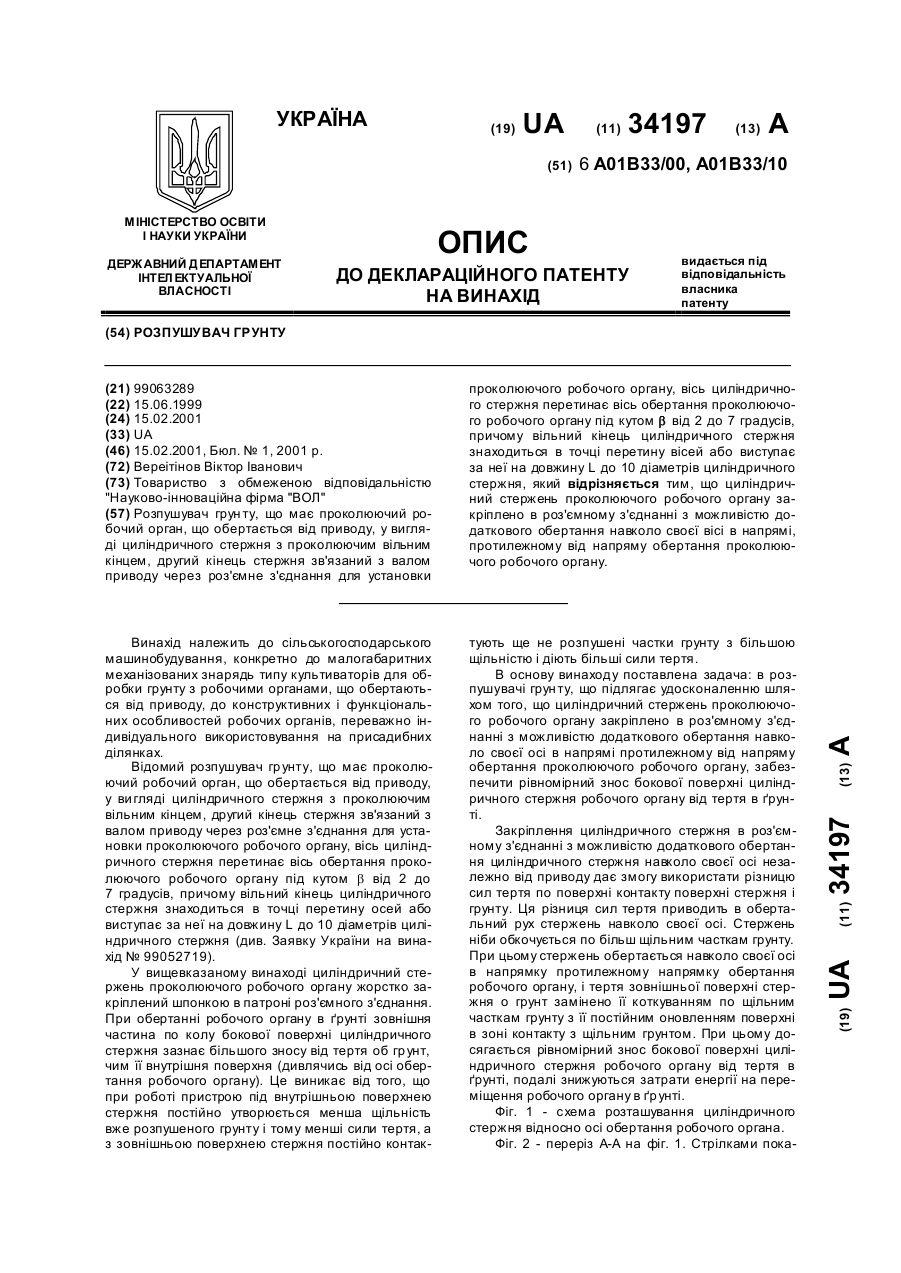

Розпушувач грунту
Номер патенту: 34197
Опубліковано: 15.02.2001
Автор: Вереітінов Віктор Іванович
МПК: A01B 33/00
Мітки: грунту, розпушувач
Формула / Реферат:
Розпушувач грунту, що має проколюючий робочий орган, що обертається від приводу, у вигляді циліндричного стержня з проколюючим вільним кінцем, другий кінець стержня зв'язаний з валом приводу через рознімне з'єднання для установки проколюючого робочого органу, вісь циліндричного стержня перетинає вісь обертання проколюючого робочого органу під кутом від 2 до 7 градусів,...

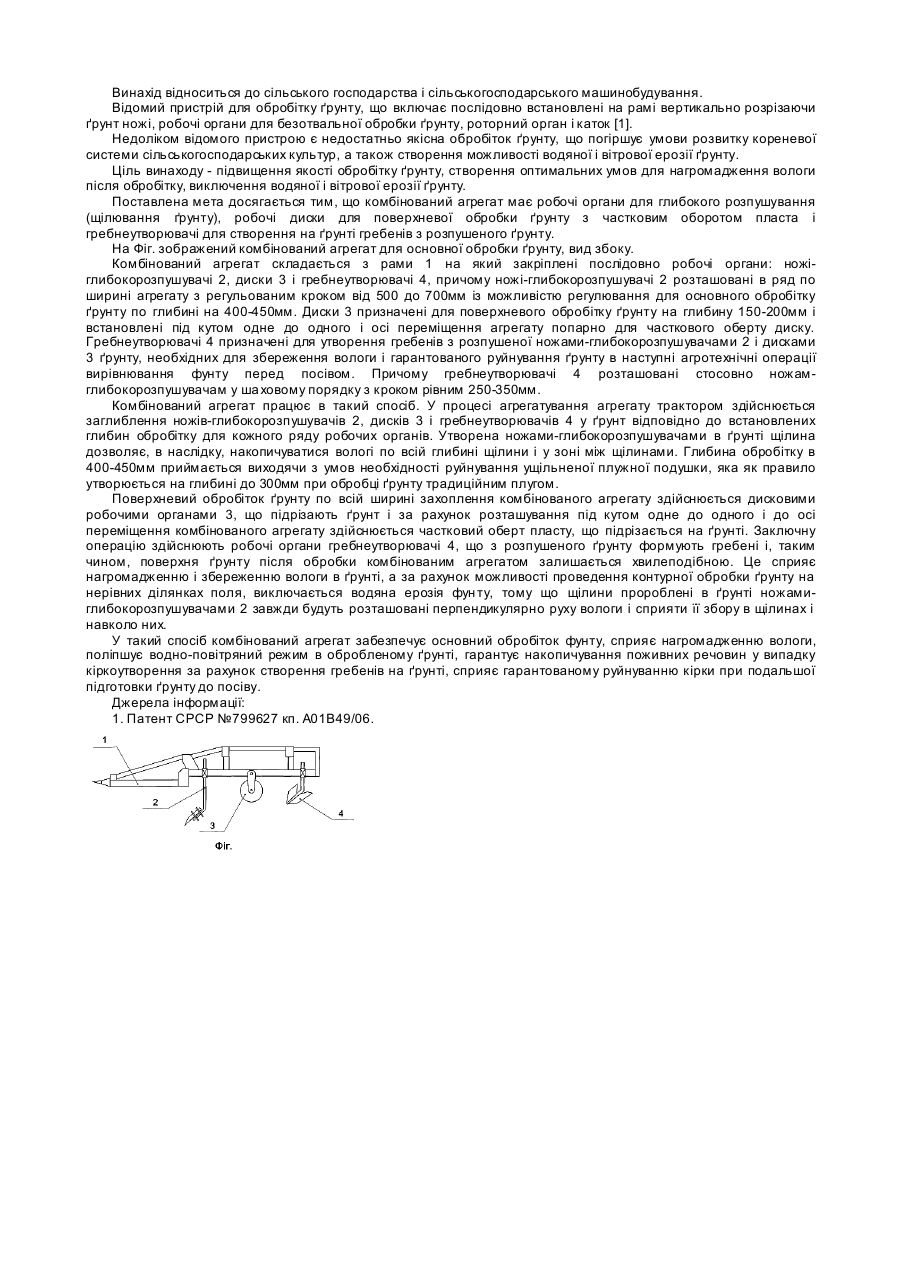

Комбінований агрегат для основного обробітку грунту
