Установка для формування виробів з бетонних сумішей

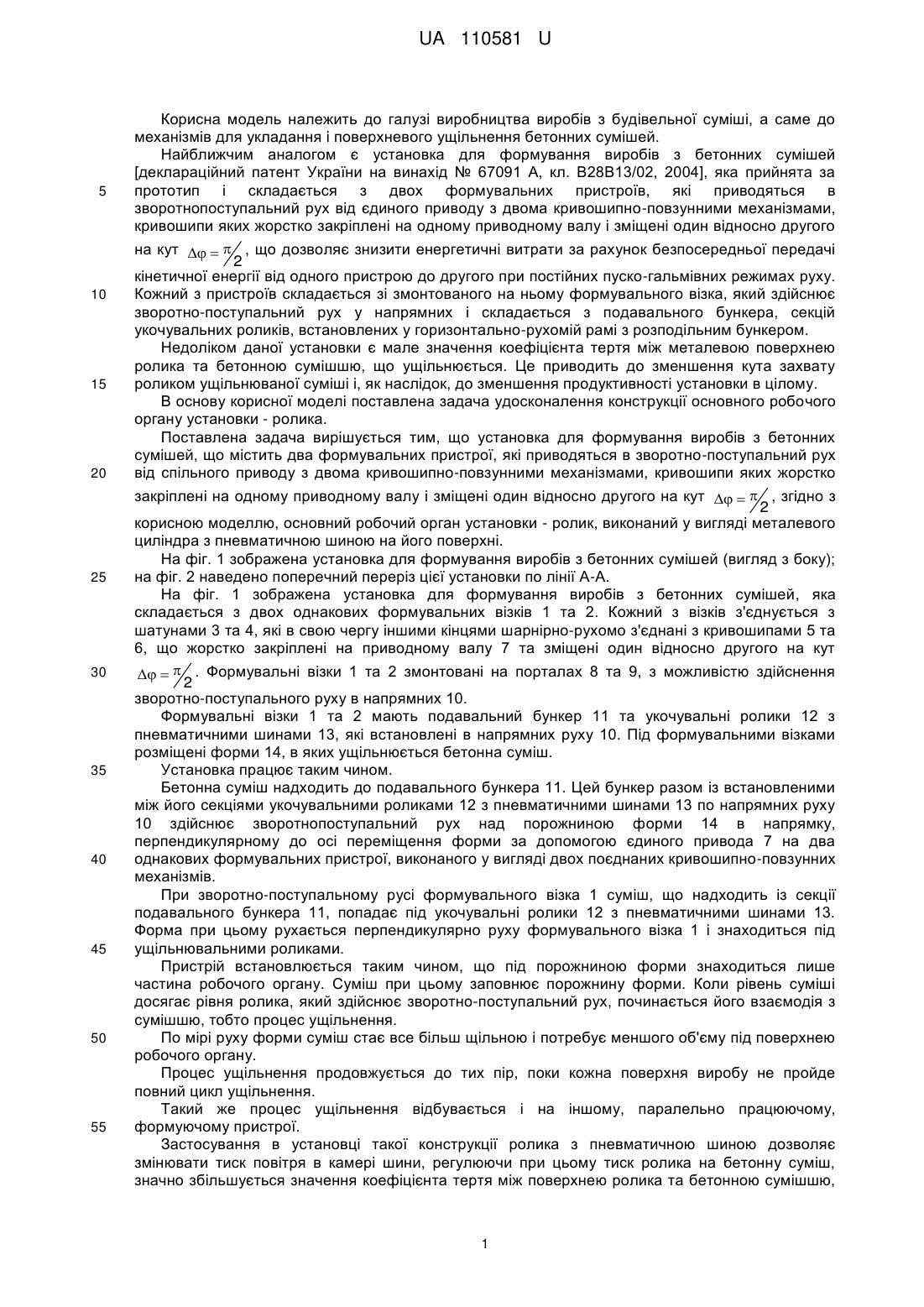

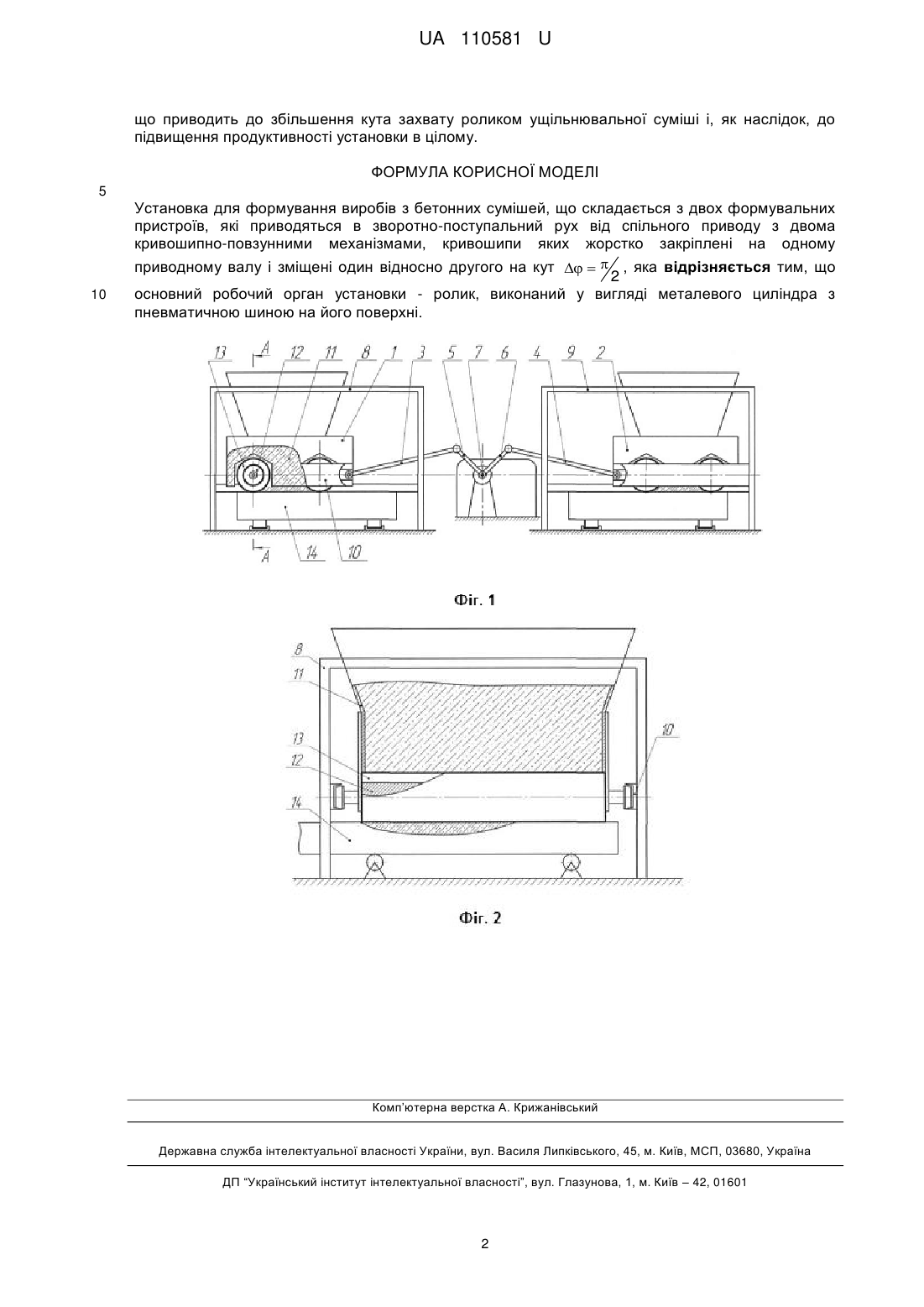

Реферат: Установка для формування виробів з бетонних сумішей містить два формувальні пристрої, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипноповзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу. Основний робочий орган установки - ролик, виконаний у вигляді металевого циліндра з пневматичною шиною на його поверхні. UA 110581 U (54) УСТАНОВКА ДЛЯ ФОРМУВАННЯ ВИРОБІВ З БЕТОННИХ СУМІШЕЙ UA 110581 U UA 110581 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі виробництва виробів з будівельної суміші, а саме до механізмів для укладання і поверхневого ущільнення бетонних сумішей. Найближчим аналогом є установка для формування виробів з бетонних сумішей [деклараційний патент України на винахід № 67091 А, кл. В28В13/02, 2004], яка прийнята за прототип і складається з двох формувальних пристроїв, які приводяться в зворотнопоступальний рух від єдиного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно другого на кут    , що дозволяє знизити енергетичні витрати за рахунок безпосередньої передачі 2 кінетичної енергії від одного пристрою до другого при постійних пуско-гальмівних режимах руху. Кожний з пристроїв складається зі змонтованого на ньому формувального візка, який здійснює зворотно-поступальний рух у напрямних і складається з подавального бункера, секцій укочувальних роликів, встановлених у горизонтально-рухомій рамі з розподільним бункером. Недоліком даної установки є мале значення коефіцієнта тертя між металевою поверхнею ролика та бетонною сумішшю, що ущільнюється. Це приводить до зменшення кута захвату роликом ущільнюваної суміші і, як наслідок, до зменшення продуктивності установки в цілому. В основу корисної моделі поставлена задача удосконалення конструкції основного робочого органу установки - ролика. Поставлена задача вирішується тим, що установка для формування виробів з бетонних сумішей, що містить два формувальних пристрої, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно другого на кут    , згідно з 2 корисною моделлю, основний робочий орган установки - ролик, виконаний у вигляді металевого циліндра з пневматичною шиною на його поверхні. На фіг. 1 зображена установка для формування виробів з бетонних сумішей (вигляд з боку); на фіг. 2 наведено поперечний переріз цієї установки по лінії А-А. На фіг. 1 зображена установка для формування виробів з бетонних сумішей, яка складається з двох однакових формувальних візків 1 та 2. Кожний з візків з'єднується з шатунами 3 та 4, які в свою чергу іншими кінцями шарнірно-рухомо з'єднані з кривошипами 5 та 6, що жорстко закріплені на приводному валу 7 та зміщені один відносно другого на кут    . Формувальні візки 1 та 2 змонтовані на порталах 8 та 9, з можливістю здійснення 2 зворотно-поступального руху в напрямних 10. Формувальні візки 1 та 2 мають подавальний бункер 11 та укочувальні ролики 12 з пневматичними шинами 13, які встановлені в напрямних руху 10. Під формувальними візками розміщені форми 14, в яких ущільнюється бетонна суміш. Установка працює таким чином. Бетонна суміш надходить до подавального бункера 11. Цей бункер разом із встановленими між його секціями укочувальними роликами 12 з пневматичними шинами 13 по напрямних руху 10 здійснює зворотнопоступальний рух над порожниною форми 14 в напрямку, перпендикулярному до осі переміщення форми за допомогою єдиного привода 7 на два однакових формувальних пристрої, виконаного у вигляді двох поєднаних кривошипно-повзунних механізмів. При зворотно-поступальному русі формувального візка 1 суміш, що надходить із секції подавального бункера 11, попадає під укочувальні ролики 12 з пневматичними шинами 13. Форма при цьому рухається перпендикулярно руху формувального візка 1 і знаходиться під ущільнювальними роликами. Пристрій встановлюється таким чином, що під порожниною форми знаходиться лише частина робочого органу. Суміш при цьому заповнює порожнину форми. Коли рівень суміші досягає рівня ролика, який здійснює зворотно-поступальний рух, починається його взаємодія з сумішшю, тобто процес ущільнення. По мірі руху форми суміш стає все більш щільною і потребує меншого об'єму під поверхнею робочого органу. Процес ущільнення продовжується до тих пір, поки кожна поверхня виробу не пройде повний цикл ущільнення. Такий же процес ущільнення відбувається і на іншому, паралельно працюючому, формуючому пристрої. Застосування в установці такої конструкції ролика з пневматичною шиною дозволяє змінювати тиск повітря в камері шини, регулюючи при цьому тиск ролика на бетонну суміш, значно збільшується значення коефіцієнта тертя між поверхнею ролика та бетонною сумішшю, 1 UA 110581 U що приводить до збільшення кута захвату роликом ущільнювальної суміші і, як наслідок, до підвищення продуктивності установки в цілому. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Установка для формування виробів з бетонних сумішей, що складається з двох формувальних пристроїв, які приводяться в зворотно-поступальний рух від спільного приводу з двома кривошипно-повзунними механізмами, кривошипи яких жорстко закріплені на одному приводному валу і зміщені один відносно другого на кут    , яка відрізняється тим, що 2 основний робочий орган установки - ролик, виконаний у вигляді металевого циліндра з пневматичною шиною на його поверхні. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
