Пристрій для дослідження проб молока у тварин

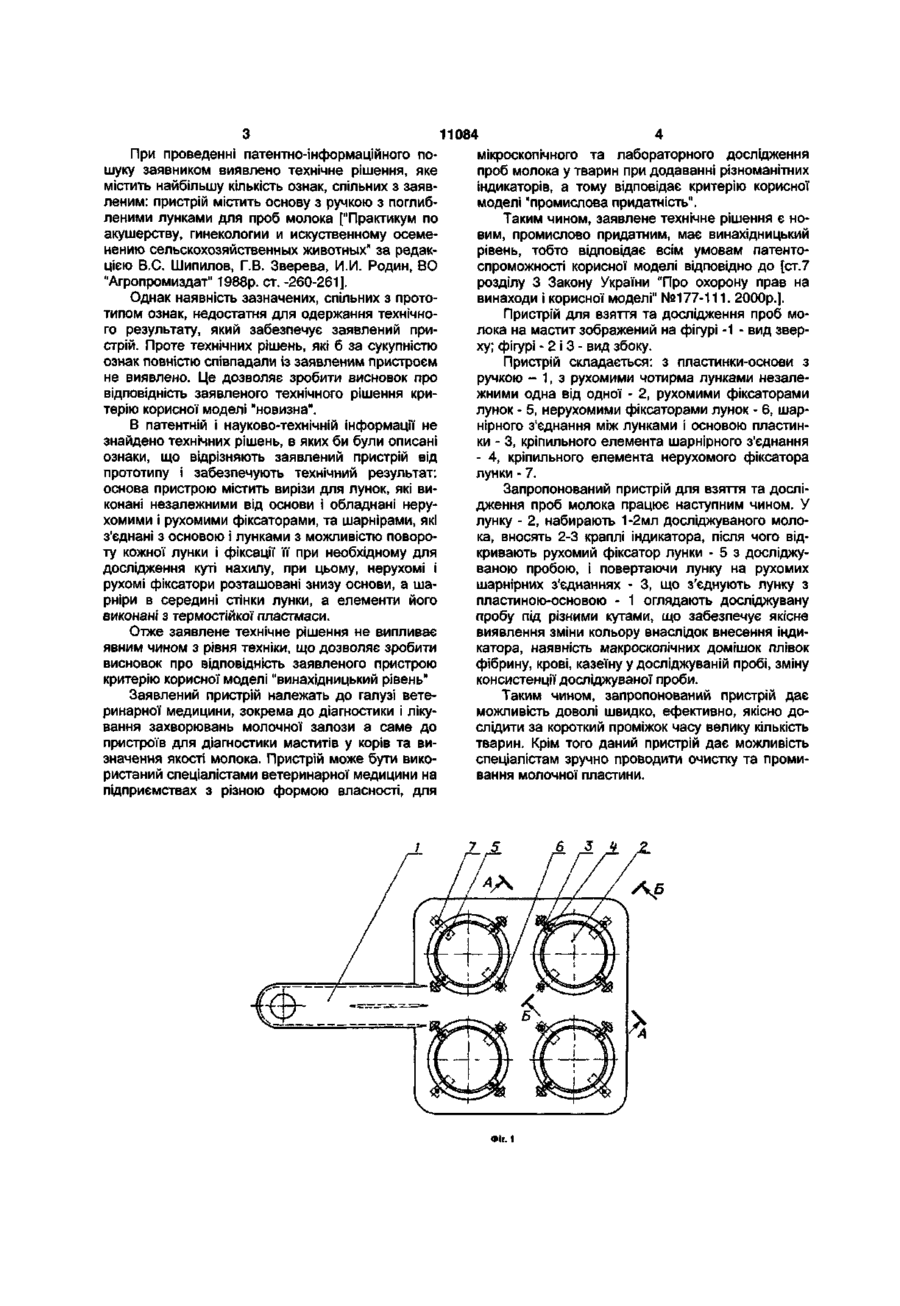

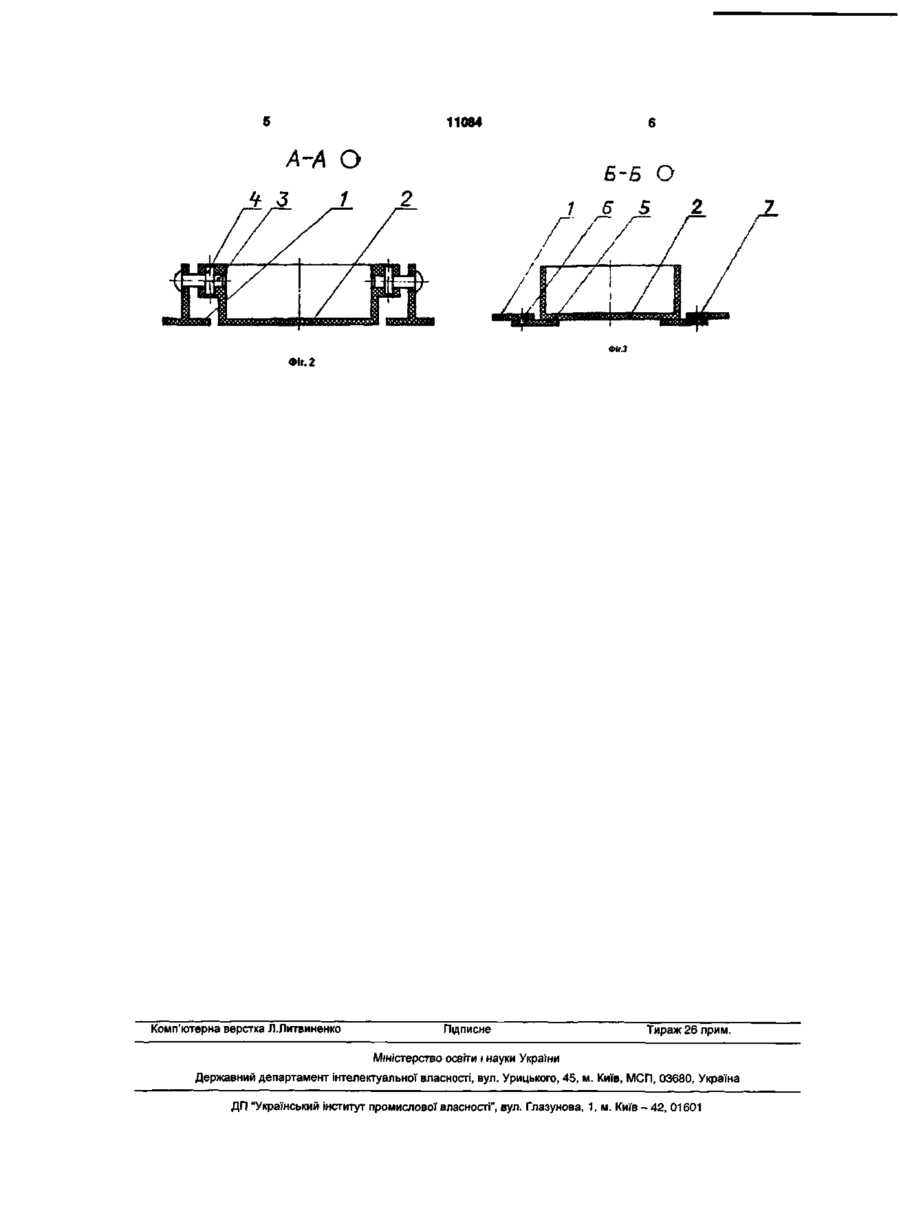

1. Пристрій для дослідження молока у тварин, що містить основу з ручкою і заглибленнями - лунками для проб молока, який відрізняється тим, що лунки виконані незалежними одна від одної і Корисна модель належить до галузі ветеринарної медицини, зокрема до діагностики і лікування захворювань молочної залози у тварин, а саме до пристроїв для діагностики маститу у корів та визначення якості молока. Пристрій може бути використаний спеціалістами ветеринарної медицини на підприємствах з різною формою власності, для експрес-клінічного, макроскопічного, та лабораторного дослідження проб молока тварин при додаванні різноманітних індикаторів. Відомі пристрої для дослідження молока [А.С. СРСР №967472 А61В10/00; та А.С. СРСР №626767 А61В10/00], які містять такі основні елементи: корпус з чотирма луночками для проб молока, балончик для реактиву, розподілювач для подачі реактиву в луночки і мішалки для перемішування реактиву з досліджуваним молоком. Недолік їх полягає в складності виготовлення та застосування в умовах тваринницьких ферм. Найбільш близьким за суттю до пристрою, що заявляється є металеві і пластмасові прозорі, та непрозорі пластинки з лунками, ["Практикум по акушерству, гинекологии и искусственному осеменению сельскохозяйственных животных" за редакцією B.C. Шипилов, Г.В.Зверева, И.И. Родин, ВО "Агропромиздат" 1988р. ст. -260-261]. Відомі пластинки складаються з основи, що вміщує об'ємні круглі луночки та ручку для фіксації пластини. Недолік їх полягає в тому, що металеві пластини покриваються корозією, а також при макро обладнані нерухомими і рухомими фіксаторами та шарнірами, які з'єднані з основою і лунками з можливістю повороту кожної лунки і фіксації її при необхідному для дослідження куті нахилу. 2. Пристрій за п.1, який відрізняється тим, що нерухомі і рухомі фіксатори розташовані знизу основи, а шарнірні з'єднання - всередині стінки лунки. 3. Пристрій за п.1, який відрізняється тим, що елементи пристрою виконані з термостійкої пластмаси. скопічному та лабораторному дослідженні проб молока з різних чвертей вим'я затрудняє огляд кожної луночки окремо, оскільки розсіює увагу спеціаліста на всі чотири лунки з досліджуваним молоком. Крім цього, при огляді досліджуваних проб необхідно повертати основу пластини під різними кутами, щоб виявити патологічні домішки в секреті вим'я: згустки казеїну, крові, плівки фібрину, досліджуваних проб в кожній лунці. Заявлений нами пристрій усуває недоліки прототипу і забезпечує зручне взяття проб молока та в подальшому його якісне дослідження, забезпечує незалежність змішування вмісту кожної лунки, нахиляючи або фіксуючи їх окремо під необхідним для дослідження кутом. В основу корисної моделі поставлено завдання створити ефективний пристрій, зручний у застосуванні і економічно вигідний, для дослідження проб молока, легко стерилізувався та транспортувався і забезпечував би незалежне повертання кожної лунки з фіксацією необхідного кута нахилу. Технічний результат досягають тим, що основа вміщує вирізи для лунок, які виконані незалежними від основи і обладнані рухомими і нерухомими фіксаторами та шарнірами, які з'єднані з основою і лунками з можливістю повороту кожної лунки і фіксації її при необхідному для дослідження куті нахилу, при цьому нерухомі і рухомі фіксатори розташовані знизу основи, а шарніри в середині стінки лунки, а елементи його виконані з термостійкої пластмаси. «2* 00 ST 11084 При проведенні патентно-інформаційного пошуку заявником виявлено технічне рішення, яке містить найбільшу кількість ознак, спільних з заявленим: пристрій містить основу з ручкою з поглибленими лунками для проб молока ["Практикум по акушерству, гинекологии и искуственному осеменению сельскохозяйственных животных" за редакцією B.C. Шипилов, Г.В. Зверева, И.И. Родин, ВО "Агропромиздат" 1988р. ст. -260-261]. Однак наявність зазначених, спільних з прототипом ознак, недостатня для одержання технічного результату, який забезпечує заявлений пристрій. Проте технічних рішень, які б за сукупністю ознак повністю співпадали із заявленим пристроєм не виявлено. Це дозволяє зробити висновок про відповідність заявленого технічного рішення критерію корисної моделі "новизна". В патентній і науково-технічній інформації не знайдено технічних рішень, в яких би були описані ознаки, що відрізняють заявлений пристрій від прототипу і забезпечують технічний результат: основа пристрою містить вирізи для лунок, які виконані незалежними від основи і обладнані нерухомими і рухомими фіксаторами, та шарнірами, які з'єднані з основою і лунками з можливістю повороту кожної лунки і фіксації її при необхідному для дослідження куті нахилу, при цьому, нерухомі і рухомі фіксатори розташовані знизу основи, а шарніри в середині стінки лунки, а елементи його виконані з термостійкої пластмаси. Отже заявлене технічне рішення не випливає явним чином з рівня техніки, що дозволяє зробити висновок про відповідність заявленого пристрою критерію корисної моделі "винахідницький рівень" Заявлений пристрій належать до галузі ветеринарної медицини, зокрема до діагностики і лікування захворювань молочної залози а саме до пристроїв для діагностики маститів у корів та визначення якості молока. Пристрій може бути використаний спеціалістами ветеринарної медицини на підприємствах з різною формою власності, для мікроскопічного та лабораторного дослідження проб молока у тварин при додаванні різноманітних індикаторів, а тому відповідає критерію корисної моделі "промислова придатність". Таким чином, заявлене технічне рішення є новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності корисної моделі відповідно до [ст.7 розділу 3 Закону України "Про охорону прав на винаходи і корисної моделі" №177-111. 2000р.]. Пристрій для взяття та дослідження проб молока на мастит зображений на фігурі -1 - вид зверху; фігурі - 2 і 3 - вид збоку. Пристрій складається: з пластинки-основи з ручкою - 1 , з рухомими чотирма лунками незалежними одна від одної - 2, рухомими фіксаторами лунок - 5, нерухомими фіксаторами лунок - 6, шарнірного з'єднання між лунками і основою пластинки - 3, кріпильного елемента шарнірного з'єднання - 4, кріпильного елемента нерухомого фіксатора лунки - 7. Запропонований пристрій для взяття та дослідження проб молока працює наступним чином. У лунку - 2, набирають 1-2мл досліджуваного молока, вносять 2-3 краплі індикатора, після чого відкривають рухомий фіксатор лунки - 5 з досліджуваною пробою, і повертаючи лунку на рухомих шарнірних з'єднаннях - 3, що з'єднують лунку з пластиною-основою - 1 оглядають досліджувану пробу під різними кутами, що забезпечує якісне виявлення зміни кольору внаслідок внесення індикатора, наявність макроскопічних домішок плівок фібрину, крові, казеїну у досліджуваній пробі, зміну консистенції досліджуваної проби. Таким чином, запропонований пристрій дає можливість доволі швидко, ефективно, якісно дослідити за короткий проміжок часу велику кількість тварин. Крім того даний пристрій дає можливість спеціалістам зручно проводити очистку та промивання молочної пластини. Фіг. 1 Фіг.3 Фіг. 2 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
