Вузол подачі тіста формувальної машини

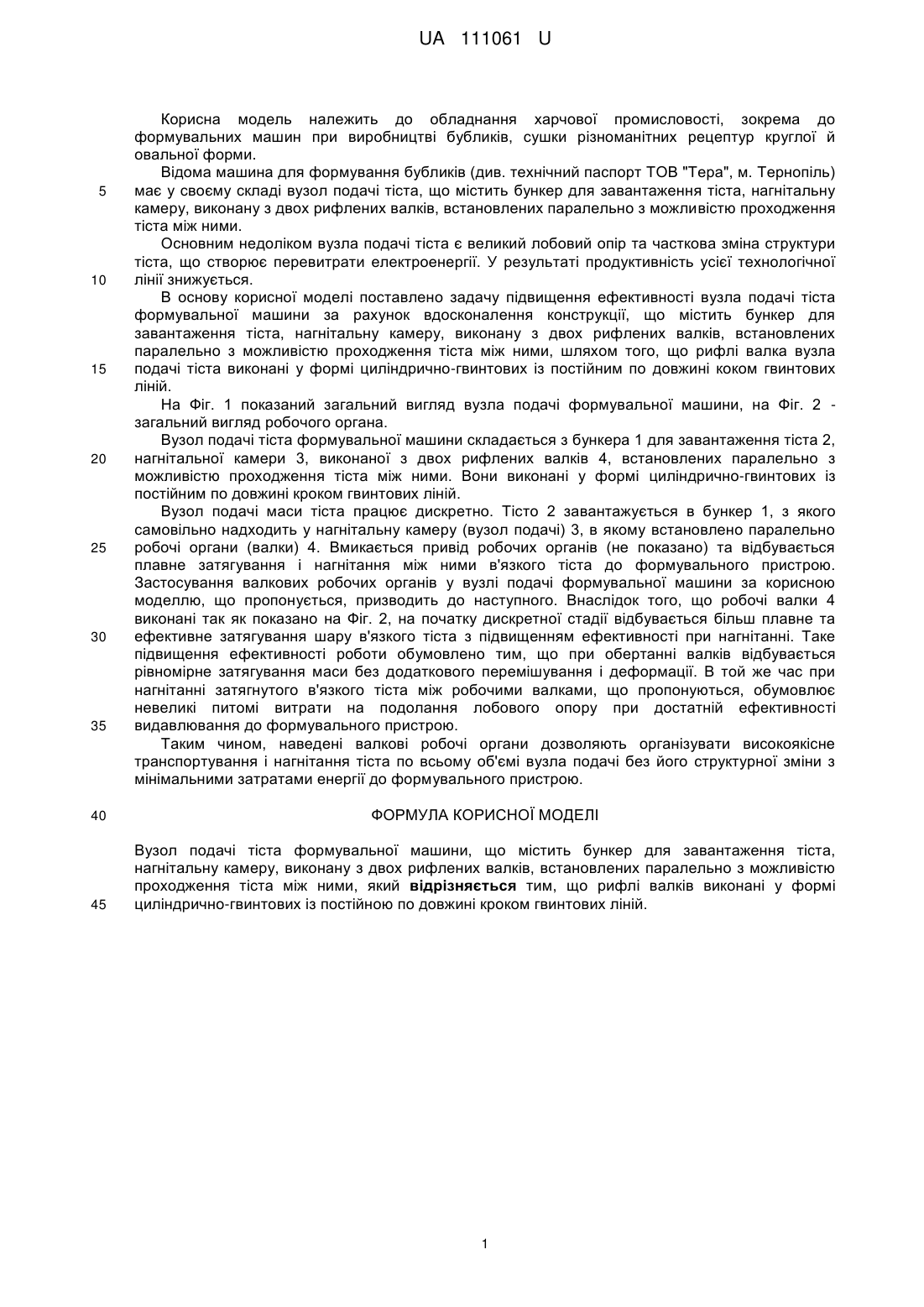

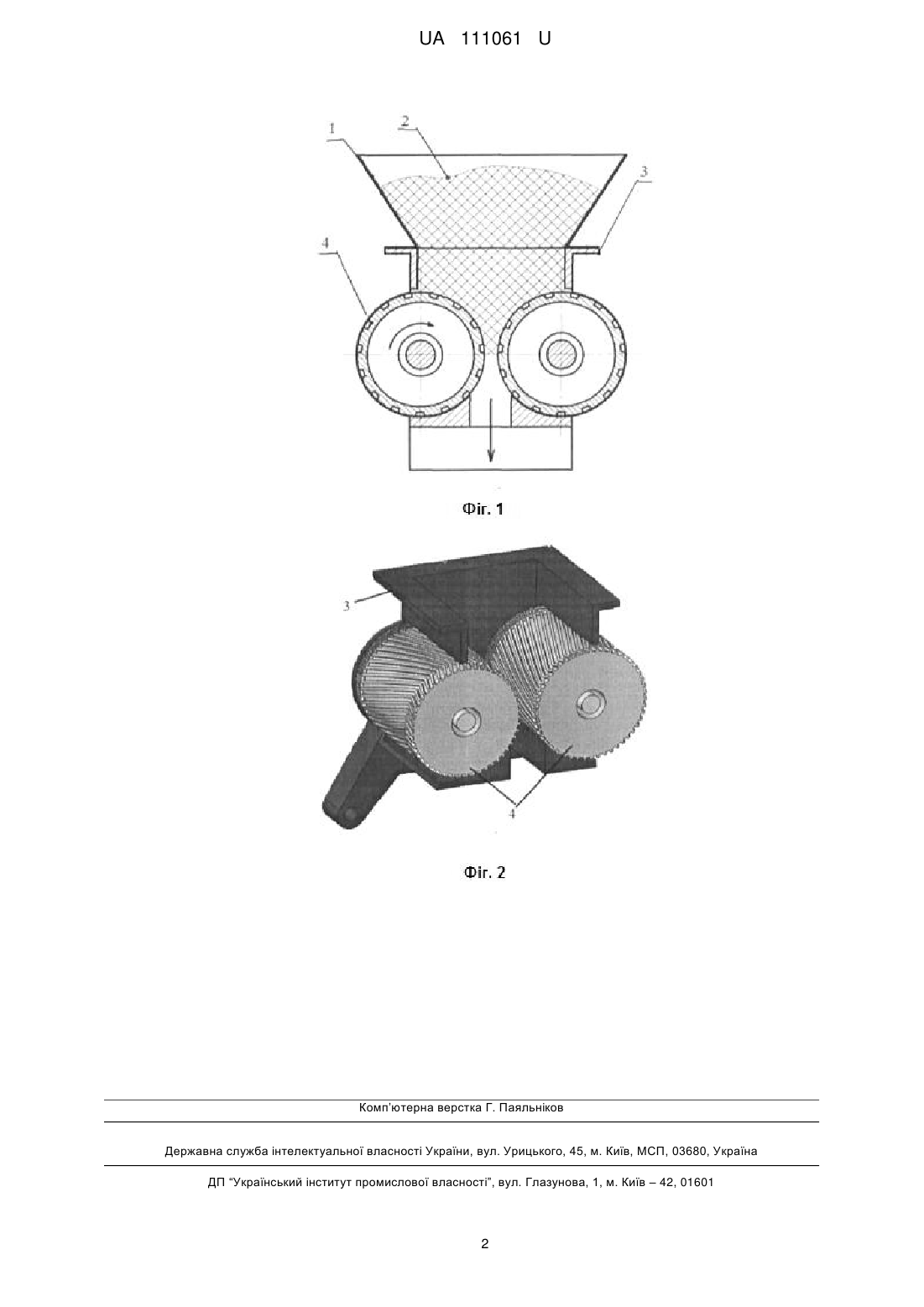

Реферат: Вузол подачі тіста формувальної машини містить бункер для завантаження тіста, нагнітальну камеру, виконану з двох рифлених валків, встановлених паралельно з можливістю проходження тіста між ними. Рифлі валків виконані у формі циліндрично-гвинтових із постійною по довжині кроком гвинтових ліній. UA 111061 U (54) ВУЗОЛ ПОДАЧІ ТІСТА ФОРМУВАЛЬНОЇ МАШИНИ UA 111061 U UA 111061 U 5 10 15 20 25 30 35 Корисна модель належить до обладнання харчової промисловості, зокрема до формувальних машин при виробництві бубликів, сушки різноманітних рецептур круглої й овальної форми. Відома машина для формування бубликів (див. технічний паспорт ТОВ "Тера", м. Тернопіль) має у своєму складі вузол подачі тіста, що містить бункер для завантаження тіста, нагнітальну камеру, виконану з двох рифлених валків, встановлених паралельно з можливістю проходження тіста між ними. Основним недоліком вузла подачі тіста є великий лобовий опір та часткова зміна структури тіста, що створює перевитрати електроенергії. У результаті продуктивність усієї технологічної лінії знижується. В основу корисної моделі поставлено задачу підвищення ефективності вузла подачі тіста формувальної машини за рахунок вдосконалення конструкції, що містить бункер для завантаження тіста, нагнітальну камеру, виконану з двох рифлених валків, встановлених паралельно з можливістю проходження тіста між ними, шляхом того, що рифлі валка вузла подачі тіста виконані у формі циліндрично-гвинтових із постійним по довжині коком гвинтових ліній. На Фіг. 1 показаний загальний вигляд вузла подачі формувальної машини, на Фіг. 2 загальний вигляд робочого органа. Вузол подачі тіста формувальної машини складається з бункера 1 для завантаження тіста 2, нагнітальної камери 3, виконаної з двох рифлених валків 4, встановлених паралельно з можливістю проходження тіста між ними. Вони виконані у формі циліндрично-гвинтових із постійним по довжині кроком гвинтових ліній. Вузол подачі маси тіста працює дискретно. Тісто 2 завантажується в бункер 1, з якого самовільно надходить у нагнітальну камеру (вузол подачі) 3, в якому встановлено паралельно робочі органи (валки) 4. Вмикається привід робочих органів (не показано) та відбувається плавне затягування і нагнітання між ними в'язкого тіста до формувального пристрою. Застосування валкових робочих органів у вузлі подачі формувальної машини за корисною моделлю, що пропонується, призводить до наступного. Внаслідок того, що робочі валки 4 виконані так як показано на Фіг. 2, на початку дискретної стадії відбувається більш плавне та ефективне затягування шару в'язкого тіста з підвищенням ефективності при нагнітанні. Таке підвищення ефективності роботи обумовлено тим, що при обертанні валків відбувається рівномірне затягування маси без додаткового перемішування і деформації. В той же час при нагнітанні затягнутого в'язкого тіста між робочими валками, що пропонуються, обумовлює невеликі питомі витрати на подолання лобового опору при достатній ефективності видавлювання до формувального пристрою. Таким чином, наведені валкові робочі органи дозволяють організувати високоякісне транспортування і нагнітання тіста по всьому об'ємі вузла подачі без його структурної зміни з мінімальними затратами енергії до формувального пристрою. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вузол подачі тіста формувальної машини, що містить бункер для завантаження тіста, нагнітальну камеру, виконану з двох рифлених валків, встановлених паралельно з можливістю проходження тіста між ними, який відрізняється тим, що рифлі валків виконані у формі циліндрично-гвинтових із постійною по довжині кроком гвинтових ліній. 1 UA 111061 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
