Струшувальний механізм формувальної машини з дозуванням енергії імпульсу

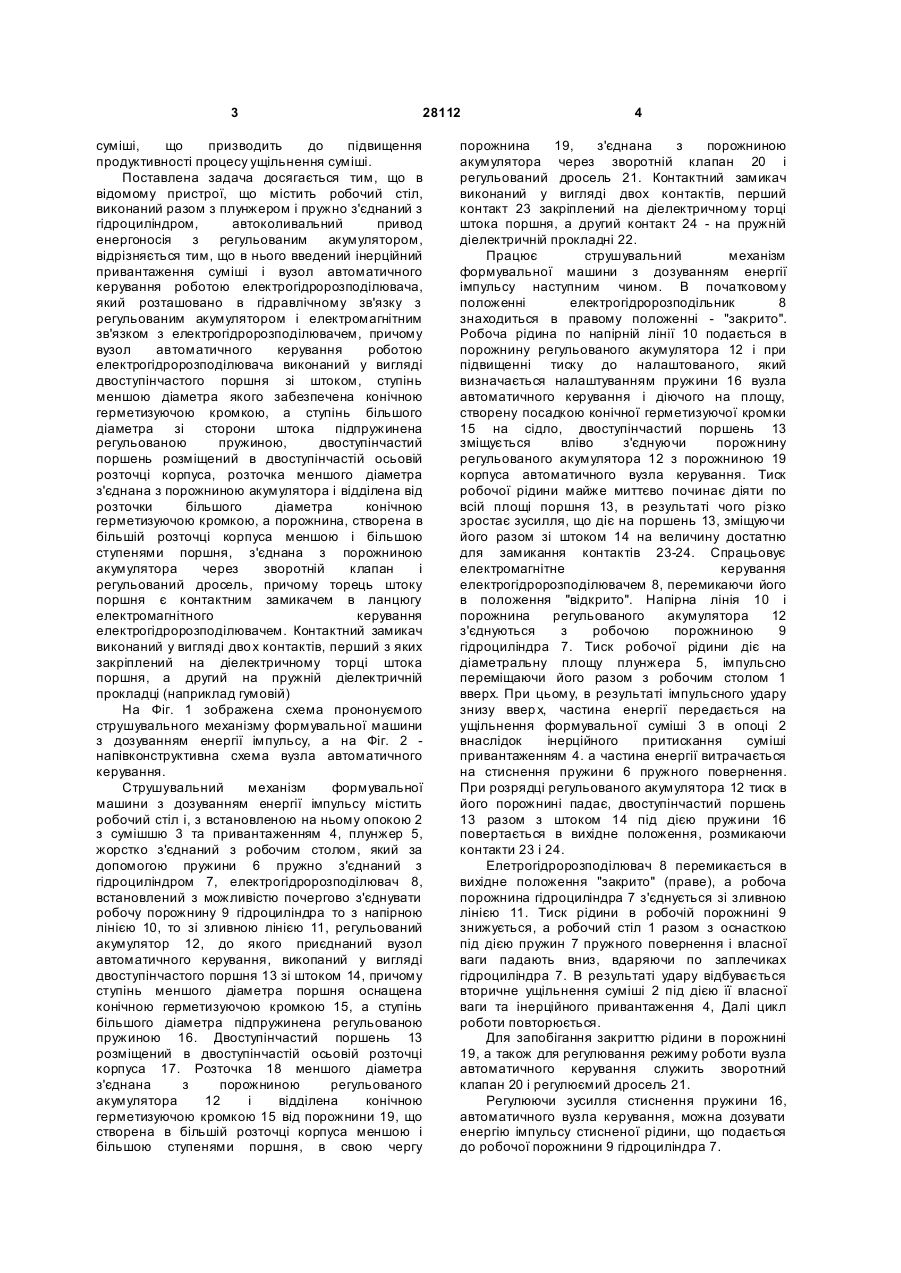

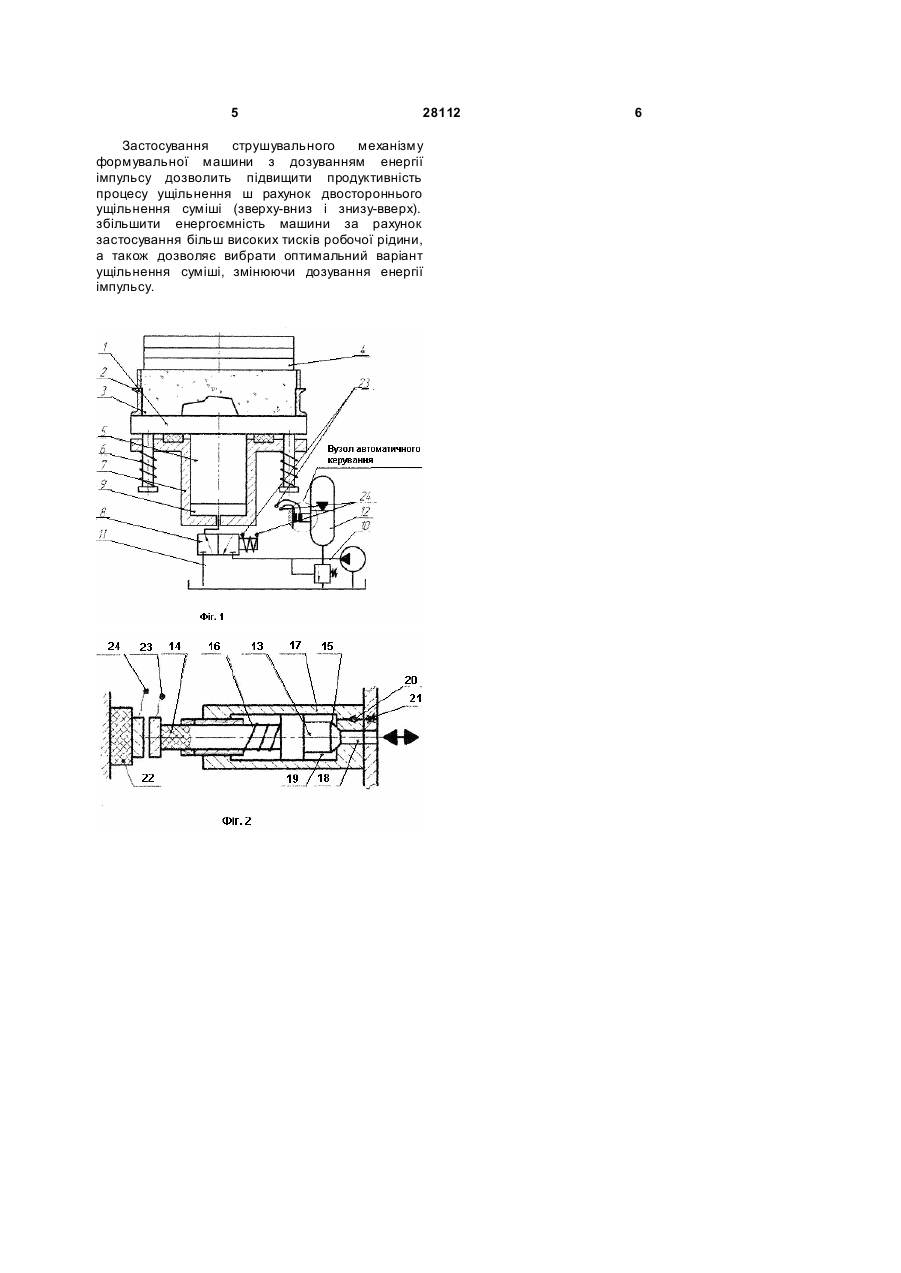

1. Струшувальний механізм формувальної машини з дозуванням енергії імпульсу, що містить робочий стіл, виконаний разом з плунжером і пружно з'єднаний з гідроциліндром, автоколивальний привод енергоносія з регульованим акумулятором, який відрізняється тим, що в нього введене інерційне привантаження суміші і вузол автоматичного керування роботою електрогідророзподільника, який розташовано в гідравлічному зв'язку з регульованим акумулятором і електромагнітним зв'язком з електрогідророзподільником, причому вузол автоматичного керування роботою U 2 (19) 1 3 28112 суміші, що призводить до підвищення продуктивності процесу ущільнення суміші. Поставлена задача досягається тим, що в відомому пристрої, що містить робочий стіл, виконаний разом з плунжером і пружно з'єднаний з гідроциліндром, автоколивальний привод енергоносія з регульованим акумулятором, відрізняється тим, що в нього введений інерційний привантаження суміші і вузол автоматичного керування роботою електрогідророзподілювача, який розташовано в гідравлічному зв'язку з регульованим акумулятором і електромагнітним зв'язком з електрогідророзподілювачем, причому вузол автоматичного керування роботою електрогідророзподілювача виконаний у вигляді двоступінчастого поршня зі штоком, ступінь меншою діаметра якого забезпечена конічною герметизуючою кромкою, а ступінь більшого діаметра зі сторони штока підпружинена регульованою пружиною, двоступінчастий поршень розміщений в двоступінчастій осьовій розточці корпуса, розточка меншого діаметра з'єднана з порожниною акумулятора і відділена від розточки більшого діаметра конічною герметизуючою кромкою, а порожнина, створена в більшій розточці корпуса меншою і більшою ступенями поршня, з'єднана з порожниною акумулятора через зворотній клапан і регульований дросель, причому торець штоку поршня є контактним замикачем в ланцюгу електромагнітного керування електрогідророзподілювачем. Контактний замикач виконаний у вигляді дво х контактів, перший з яких закріплений на діелектричному торці штока поршня, а другий на пружній діелектричній прокладці (наприклад гумовій) На Фіг. 1 зображена схема прононуємого струшувального механізму формувальної машини з дозуванням енергії імпульсу, а на Фіг. 2 напівконструктивна схема вузла автоматичного керування. Струшувальний механізм формувальної машини з дозуванням енергії імпульсу містить робочий стіл і, з встановленою на ньому опокою 2 з сумішшю 3 та привантаженням 4, плунжер 5, жорстко з'єднаний з робочим столом, який за допомогою пружини 6 пружно з'єднаний з гідроциліндром 7, електрогідророзподілювач 8, встановлений з можливістю почергово з'єднувати робочу порожнину 9 гідроциліндра то з напірною лінією 10, то зі зливною лінією 11, регульований акумулятор 12, до якого приєднаний вузол автоматичного керування, викопаний у вигляді двоступінчастого поршня 13 зі штоком 14, причому ступінь меншого діаметра поршня оснащена конічною герметизуючою кромкою 15, а ступінь більшого діаметра підпружинена регульованою пружиною 16. Двоступінчастий поршень 13 розміщений в двоступінчастій осьовій розточці корпуса 17. Розточка 18 меншого діаметра з'єднана з порожниною регульованого акумулятора 12 і відділена конічною герметизуючою кромкою 15 від порожнини 19, що створена в більшій розточці корпуса меншою і більшою ступенями поршня, в свою чергу 4 порожнина 19, з'єднана з порожниною акумулятора через зворотній клапан 20 і регульований дросель 21. Контактний замикач виконаний у вигляді двох контактів, перший контакт 23 закріплений на діелектричному торці штока поршня, а другий контакт 24 - на пружній діелектричній прокладні 22. Працює струшувальний механізм формувальної машини з дозуванням енергії імпульсу наступним чином. В початковому положенні електрогідророзподільник 8 знаходиться в правому положенні - "закрито". Робоча рідина по напірній лінії 10 подається в порожнину регульованого акумулятора 12 і при підвищенні тиску до налаштованого, який визначається налаштуванням пружини 16 вузла автоматичного керування і діючого на площу, створену посадкою конічної герметизуючої кромки 15 на сідло, двоступінчастий поршень 13 зміщується вліво з'єднуючи порожнину регульованого акумулятора 12 з порожниною 19 корпуса автоматичного вузла керування. Тиск робочої рідини майже миттєво починає діяти по всій площі поршня 13, в результаті чого різко зростає зусилля, що діє на поршень 13, зміщуючи його разом зі штоком 14 на величину достатню для замикання контактів 23-24. Спрацьовує електромагнітне керування електрогідророзподілювачем 8, перемикаючи його в положення "відкрито". Напірна лінія 10 і порожнина регульованого акумулятора 12 з'єднуються з робочою порожниною 9 гідроциліндра 7. Тиск робочої рідини діє на діаметральну площу плунжера 5, імпульсно переміщаючи його разом з робочим столом 1 вверх. При цьому, в результаті імпульсного удару знизу ввер х, частина енергії передається на ущільнення формувальної суміші 3 в опоці 2 внаслідок інерційного притискання суміші привантаженням 4. а частина енергії витрачається на стиснення пружини 6 пружного повернення. При розрядці регульованого акумулятора 12 тиск в його порожнині падає, двоступінчастий поршень 13 разом з штоком 14 під дією пружини 16 повертається в вихідне положення, розмикаючи контакти 23 і 24. Елетрогідророзподілювач 8 перемикається в вихідне положення "закрито" (праве), а робоча порожнина гідроциліндра 7 з'єднується зі зливною лінією 11. Тиск рідини в робочій порожнині 9 знижується, а робочий стіл 1 разом з оснасткою під дією пружин 7 пружного повернення і власної ваги падають вниз, вдаряючи по заплечиках гідроциліндра 7. В результаті удару відбувається вторичне ущільнення суміші 2 під дією її власної ваги та інерційного привантаження 4, Далі цикл роботи повторюється. Для запобігання закриттю рідини в порожнині 19, а також для регулювання режиму роботи вузла автоматичного керування служить зворотний клапан 20 і регулюємий дросель 21. Регулюючи зусилля стиснення пружини 16, автоматичного вузла керування, можна дозувати енергію імпульсу стисненої рідини, що подається до робочої порожнини 9 гідроциліндра 7. 5 28112 Застосування струшувального механізму формувальної машини з дозуванням енергії імпульсу дозволить підвищити продуктивність процесу ущільнення ш рахунок двостороннього ущільнення суміші (зверху-вниз і знизу-вверх). збільшити енергоємність машини за рахунок застосування більш високих тисків робочої рідини, а також дозволяє вибрати оптимальний варіант ущільнення суміші, змінюючи дозування енергії імпульсу. 6
