Укладач плівки в тепличному господарстві кооперативу

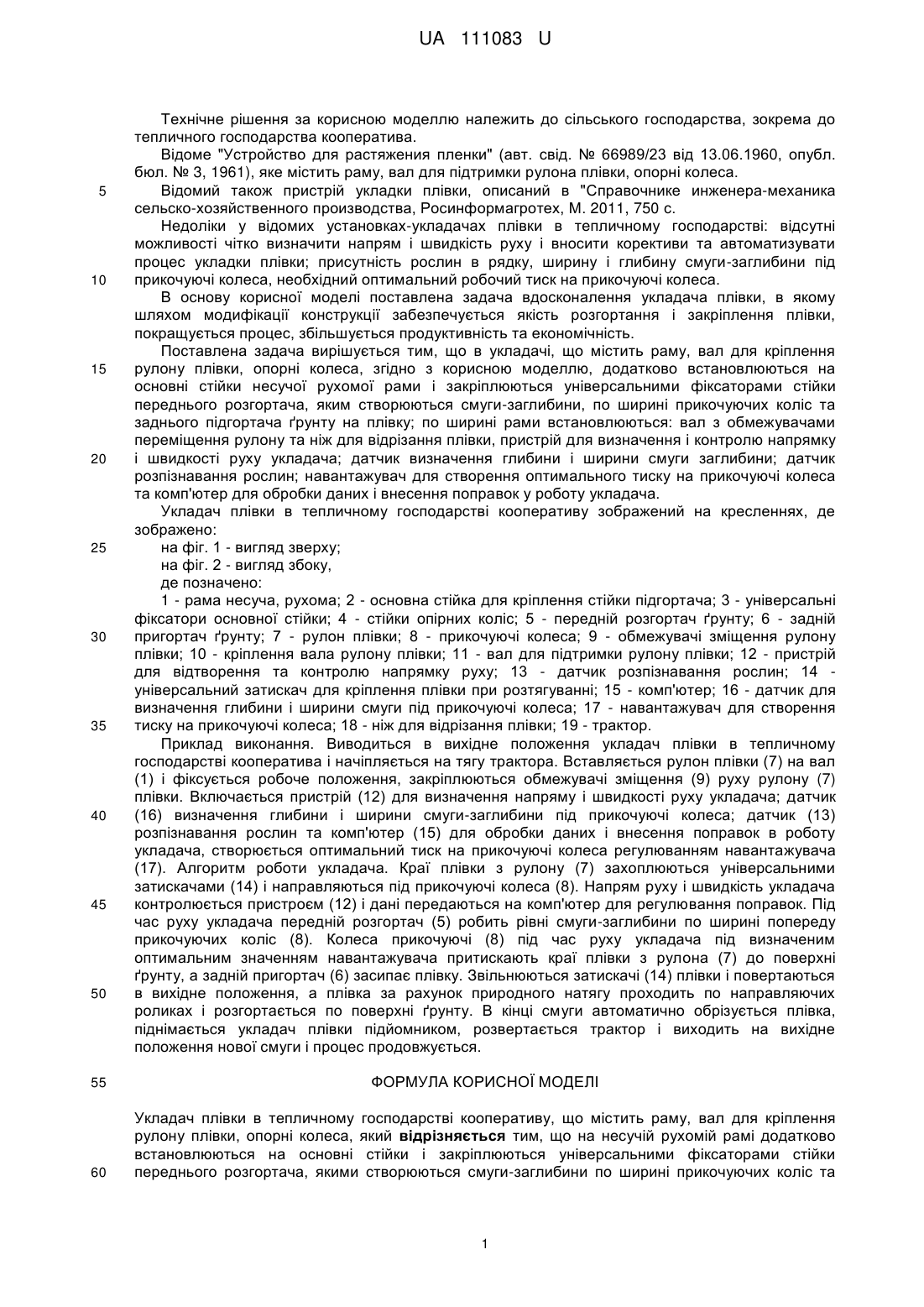

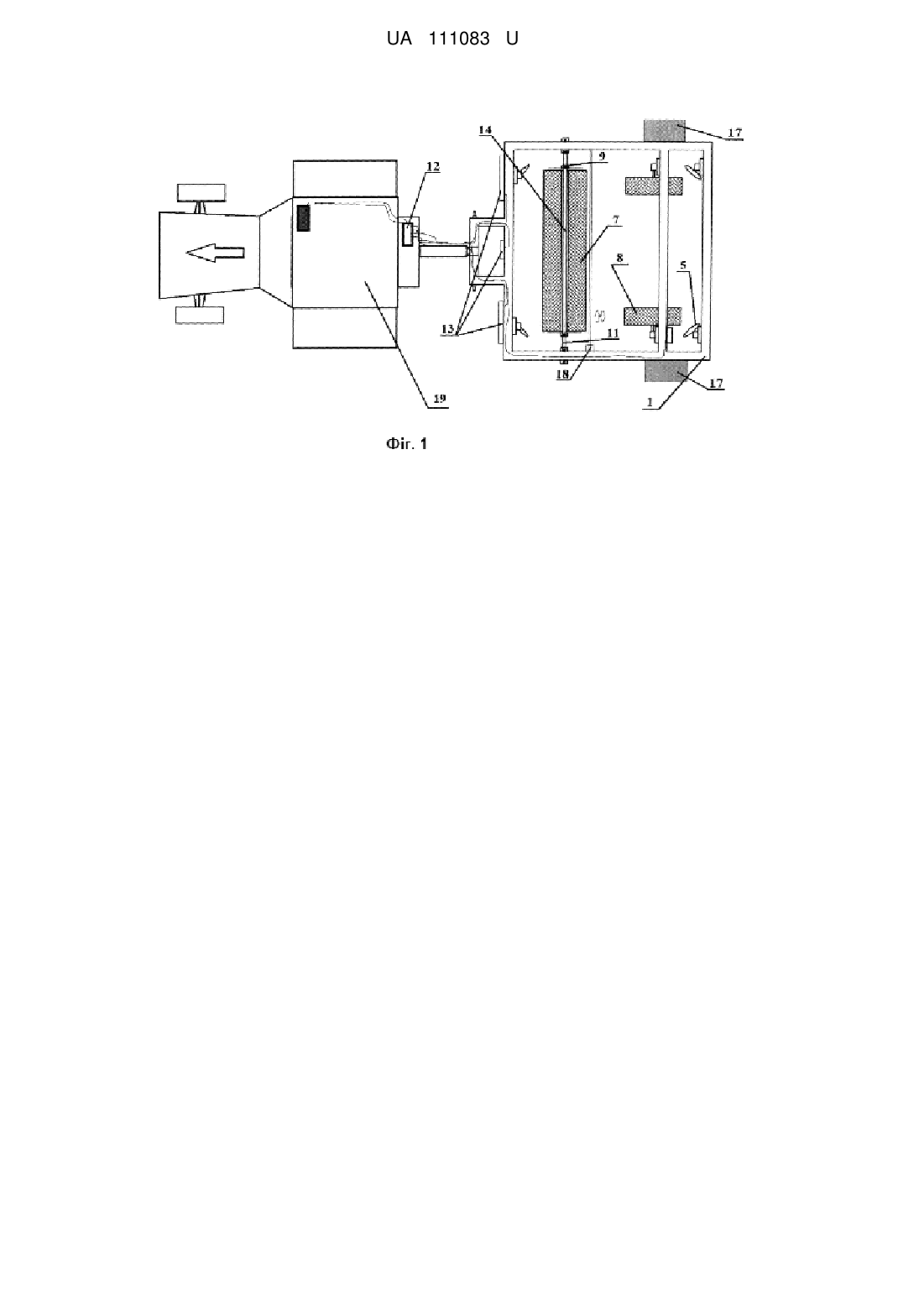

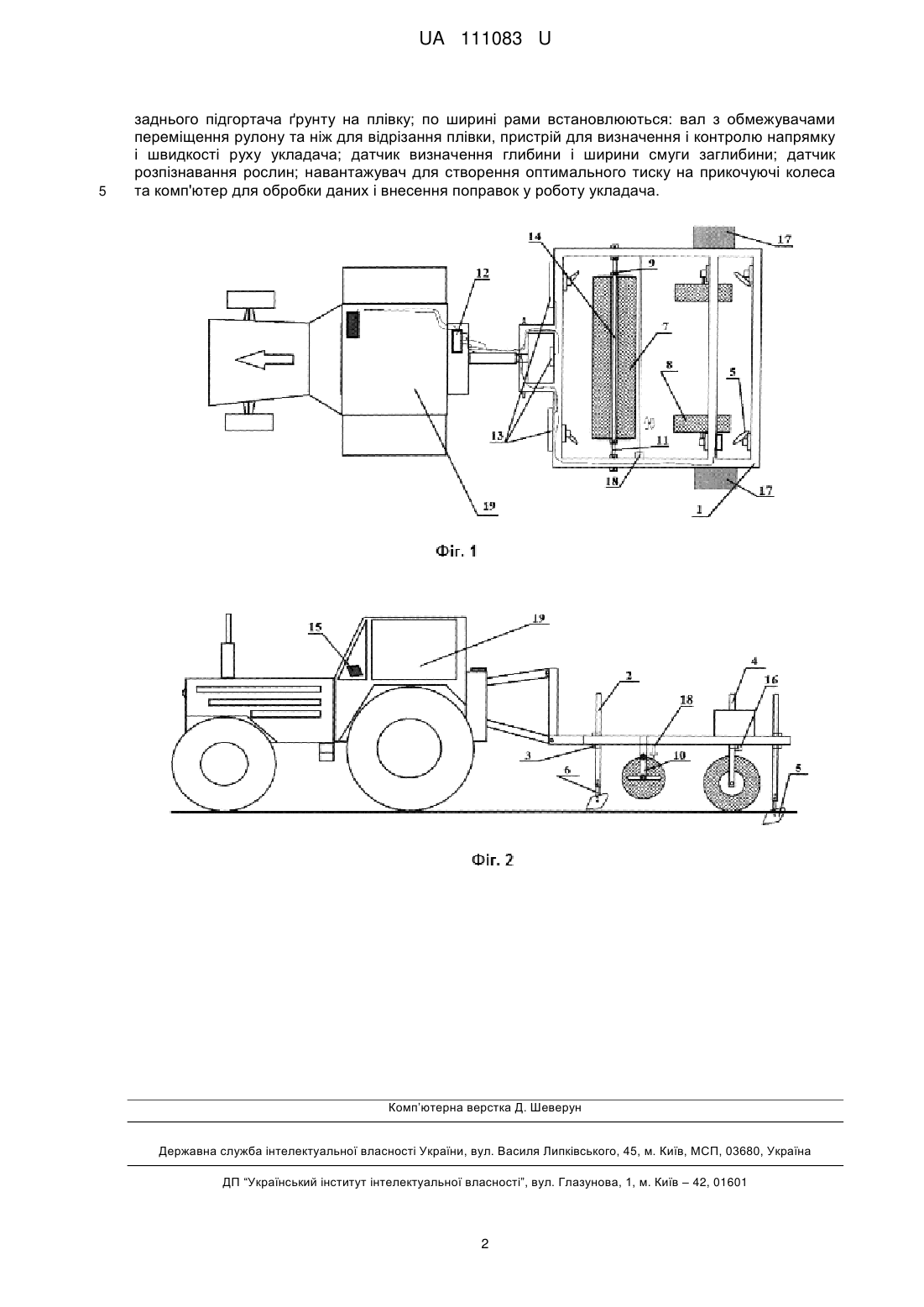

Реферат: Укладач плівки в тепличному господарстві кооперативу містить раму, вал для кріплення рулону плівки, опорні колеса. На несучій рухомій рамі додатково встановлюються на основні стійки і закріплюються універсальними фіксаторами стійки переднього розгортача, якими створюються смуги-заглибини по ширині прикочуючих коліс та заднього підгортача ґрунту на плівку. По ширині рами встановлюються вал з обмежувачами переміщення рулону та ніж для відрізання плівки, пристрій для визначення і контролю напрямку і швидкості руху укладача, датчик визначення глибини і ширини смуги заглибини, датчик розпізнавання рослин, навантажувач для створення оптимального тиску на прикочуючі колеса та комп'ютер для обробки даних і внесення поправок у роботу укладача. UA 111083 U (12) UA 111083 U UA 111083 U 5 10 15 20 25 30 35 40 45 50 Технічне рішення за корисною моделлю належить до сільського господарства, зокрема до тепличного господарства кооператива. Відоме "Устройство для растяжения пленки" (авт. свід. № 66989/23 від 13.06.1960, опубл. бюл. № 3, 1961), яке містить раму, вал для підтримки рулона плівки, опорні колеса. Відомий також пристрій укладки плівки, описаний в "Справочнике инженера-механика сельско-хозяйственного производства, Росинформагротех, М. 2011, 750 с. Недоліки у відомих установках-укладачах плівки в тепличному господарстві: відсутні можливості чітко визначити напрям і швидкість руху і вносити корективи та автоматизувати процес укладки плівки; присутність рослин в рядку, ширину і глибину смуги-заглибини під прикочуючі колеса, необхідний оптимальний робочий тиск на прикочуючі колеса. В основу корисної моделі поставлена задача вдосконалення укладача плівки, в якому шляхом модифікації конструкції забезпечується якість розгортання і закріплення плівки, покращується процес, збільшується продуктивність та економічність. Поставлена задача вирішується тим, що в укладачі, що містить раму, вал для кріплення рулону плівки, опорні колеса, згідно з корисною моделлю, додатково встановлюються на основні стійки несучої рухомої рами і закріплюються універсальними фіксаторами стійки переднього розгортача, яким створюються смуги-заглибини, по ширині прикочуючих коліс та заднього підгортача ґрунту на плівку; по ширині рами встановлюються: вал з обмежувачами переміщення рулону та ніж для відрізання плівки, пристрій для визначення і контролю напрямку і швидкості руху укладача; датчик визначення глибини і ширини смуги заглибини; датчик розпізнавання рослин; навантажувач для створення оптимального тиску на прикочуючі колеса та комп'ютер для обробки даних і внесення поправок у роботу укладача. Укладач плівки в тепличному господарстві кооперативу зображений на кресленнях, де зображено: на фіг. 1 - вигляд зверху; на фіг. 2 - вигляд збоку, де позначено: 1 - рама несуча, рухома; 2 - основна стійка для кріплення стійки підгортача; 3 - універсальні фіксатори основної стійки; 4 - стійки опірних коліс; 5 - передній розгортач ґрунту; 6 - задній пригортач ґрунту; 7 - рулон плівки; 8 - прикочуючі колеса; 9 - обмежувачі зміщення рулону плівки; 10 - кріплення вала рулону плівки; 11 - вал для підтримки рулону плівки; 12 - пристрій для відтворення та контролю напрямку руху; 13 - датчик розпізнавання рослин; 14 універсальний затискач для кріплення плівки при розтягуванні; 15 - комп'ютер; 16 - датчик для визначення глибини і ширини смуги під прикочуючі колеса; 17 - навантажувач для створення тиску на прикочуючі колеса; 18 - ніж для відрізання плівки; 19 - трактор. Приклад виконання. Виводиться в вихідне положення укладач плівки в тепличному господарстві кооператива і начіпляється на тягу трактора. Вставляється рулон плівки (7) на вал (1) і фіксується робоче положення, закріплюються обмежувачі зміщення (9) руху рулону (7) плівки. Включається пристрій (12) для визначення напряму і швидкості руху укладача; датчик (16) визначення глибини і ширини смуги-заглибини під прикочуючі колеса; датчик (13) розпізнавання рослин та комп'ютер (15) для обробки даних і внесення поправок в роботу укладача, створюється оптимальний тиск на прикочуючі колеса регулюванням навантажувача (17). Алгоритм роботи укладача. Краї плівки з рулону (7) захоплюються універсальними затискачами (14) і направляються під прикочуючі колеса (8). Напрям руху і швидкість укладача контролюється пристроєм (12) і дані передаються на комп'ютер для регулювання поправок. Під час руху укладача передній розгортач (5) робить рівні смуги-заглибини по ширині попереду прикочуючих коліс (8). Колеса прикочуючі (8) під час руху укладача під визначеним оптимальним значенням навантажувача притискають краї плівки з рулона (7) до поверхні ґрунту, а задній пригортач (6) засипає плівку. Звільнюються затискачі (14) плівки і повертаються в вихідне положення, а плівка за рахунок природного натягу проходить по направляючих роликах і розгортається по поверхні ґрунту. В кінці смуги автоматично обрізується плівка, піднімається укладач плівки підйомником, розвертається трактор і виходить на вихідне положення нової смуги і процес продовжується. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Укладач плівки в тепличному господарстві кооперативу, що містить раму, вал для кріплення рулону плівки, опорні колеса, який відрізняється тим, що на несучій рухомій рамі додатково встановлюються на основні стійки і закріплюються універсальними фіксаторами стійки переднього розгортача, якими створюються смуги-заглибини по ширині прикочуючих коліс та 1 UA 111083 U 5 заднього підгортача ґрунту на плівку; по ширині рами встановлюються: вал з обмежувачами переміщення рулону та ніж для відрізання плівки, пристрій для визначення і контролю напрямку і швидкості руху укладача; датчик визначення глибини і ширини смуги заглибини; датчик розпізнавання рослин; навантажувач для створення оптимального тиску на прикочуючі колеса та комп'ютер для обробки даних і внесення поправок у роботу укладача. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
