Спосіб виготовлення клеєної заготовки з кінцевими прямими прямокутними коробковими шипами

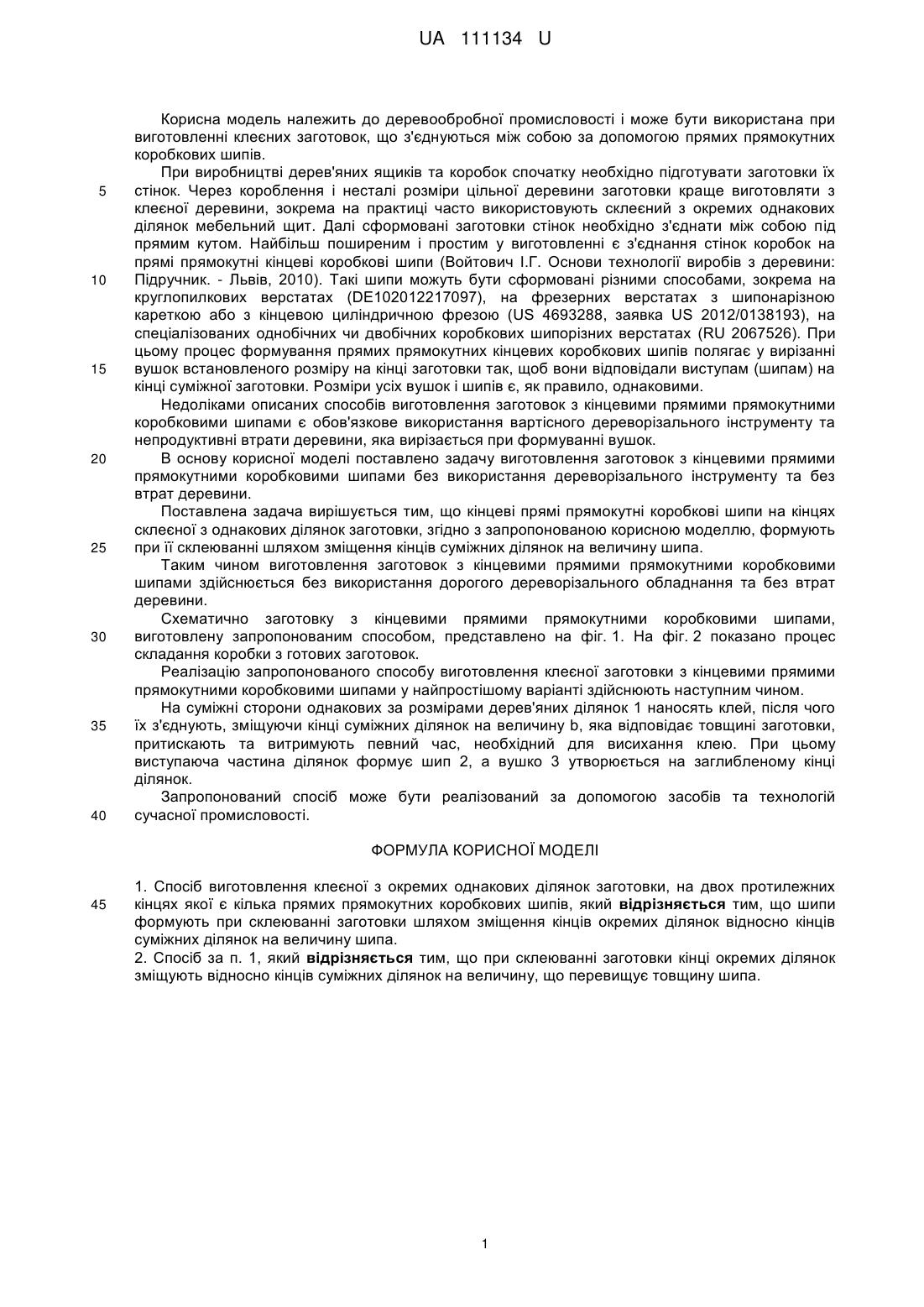

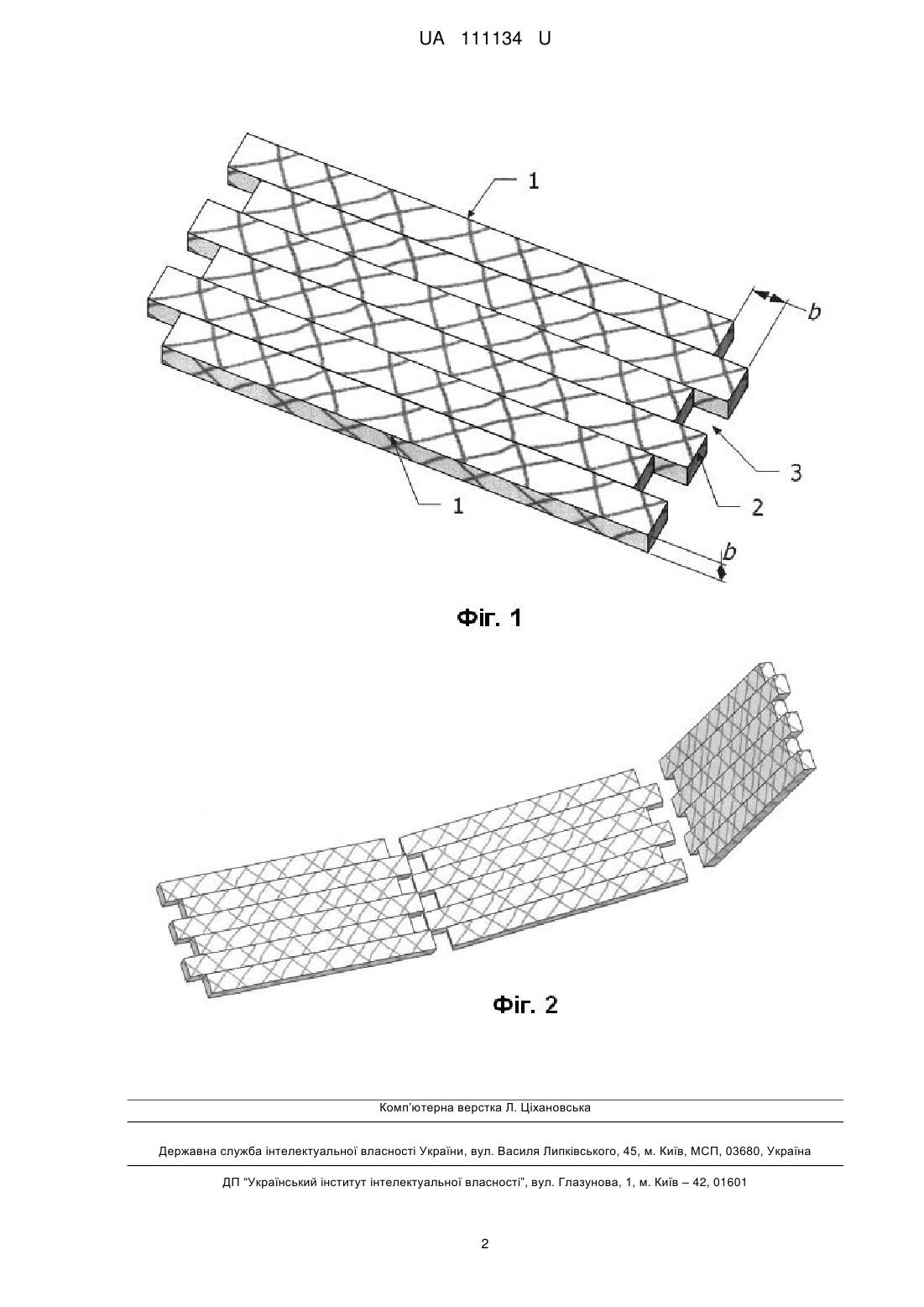

Реферат: Спосіб виготовлення клеєної заготовки з кінцевими прямими прямокутними коробковими шипами шляхом зміщення кінців суміжних ділянок на величину шипа при її склеюванні. UA 111134 U про заявку: (46) Публікація відомостей 10.11.2016, Бюл.№ 21 UA 111134 U UA 111134 U 5 10 15 20 25 30 35 40 Корисна модель належить до деревообробної промисловості і може бути використана при виготовленні клеєних заготовок, що з'єднуються між собою за допомогою прямих прямокутних коробкових шипів. При виробництві дерев'яних ящиків та коробок спочатку необхідно підготувати заготовки їх стінок. Через короблення і несталі розміри цільної деревини заготовки краще виготовляти з клеєної деревини, зокрема на практиці часто використовують склеєний з окремих однакових ділянок мебельний щит. Далі сформовані заготовки стінок необхідно з'єднати між собою під прямим кутом. Найбільш поширеним і простим у виготовленні є з'єднання стінок коробок на прямі прямокутні кінцеві коробкові шипи (Войтович І.Г. Основи технології виробів з деревини: Підручник. - Львів, 2010). Такі шипи можуть бути сформовані різними способами, зокрема на круглопилкових верстатах (DE102012217097), на фрезерних верстатах з шипонарізною кареткою або з кінцевою циліндричною фрезою (US 4693288, заявка US 2012/0138193), на спеціалізованих однобічних чи двобічних коробкових шипорізних верстатах (RU 2067526). При цьому процес формування прямих прямокутних кінцевих коробкових шипів полягає у вирізанні вушок встановленого розміру на кінці заготовки так, щоб вони відповідали виступам (шипам) на кінці суміжної заготовки. Розміри усіх вушок і шипів є, як правило, однаковими. Недоліками описаних способів виготовлення заготовок з кінцевими прямими прямокутними коробковими шипами є обов'язкове використання вартісного дереворізального інструменту та непродуктивні втрати деревини, яка вирізається при формуванні вушок. В основу корисної моделі поставлено задачу виготовлення заготовок з кінцевими прямими прямокутними коробковими шипами без використання дереворізального інструменту та без втрат деревини. Поставлена задача вирішується тим, що кінцеві прямі прямокутні коробкові шипи на кінцях склеєної з однакових ділянок заготовки, згідно з запропонованою корисною моделлю, формують при її склеюванні шляхом зміщення кінців суміжних ділянок на величину шипа. Таким чином виготовлення заготовок з кінцевими прямими прямокутними коробковими шипами здійснюється без використання дорогого дереворізального обладнання та без втрат деревини. Схематично заготовку з кінцевими прямими прямокутними коробковими шипами, виготовлену запропонованим способом, представлено на фіг. 1. На фіг. 2 показано процес складання коробки з готових заготовок. Реалізацію запропонованого способу виготовлення клеєної заготовки з кінцевими прямими прямокутними коробковими шипами у найпростішому варіанті здійснюють наступним чином. На суміжні сторони однакових за розмірами дерев'яних ділянок 1 наносять клей, після чого їх з'єднують, зміщуючи кінці суміжних ділянок на величину b, яка відповідає товщині заготовки, притискають та витримують певний час, необхідний для висихання клею. При цьому виступаюча частина ділянок формує шип 2, а вушко 3 утворюється на заглибленому кінці ділянок. Запропонований спосіб може бути реалізований за допомогою засобів та технологій сучасної промисловості. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 1. Спосіб виготовлення клеєної з окремих однакових ділянок заготовки, на двох протилежних кінцях якої є кілька прямих прямокутних коробкових шипів, який відрізняється тим, що шипи формують при склеюванні заготовки шляхом зміщення кінців окремих ділянок відносно кінців суміжних ділянок на величину шипа. 2. Спосіб за п. 1, який відрізняється тим, що при склеюванні заготовки кінці окремих ділянок зміщують відносно кінців суміжних ділянок на величину, що перевищує товщину шипа. 1 UA 111134 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
