Завантажити PDF файл.

Формула / Реферат

Спосіб виготовлення гвинтової заготовки, що включає вирізування із листового прокату багатовиткової стрічкової спіралі з наступним формуванням гвинтової спіралі та калібруванням її на крок, який відрізняється тим, формування гвинтової спіралі здійснюють шляхом згинання на ребро багатовиткової стрічкової спіралі на роликовій профілезгинальній машині з одночасним калібруванням її на крок.

Текст

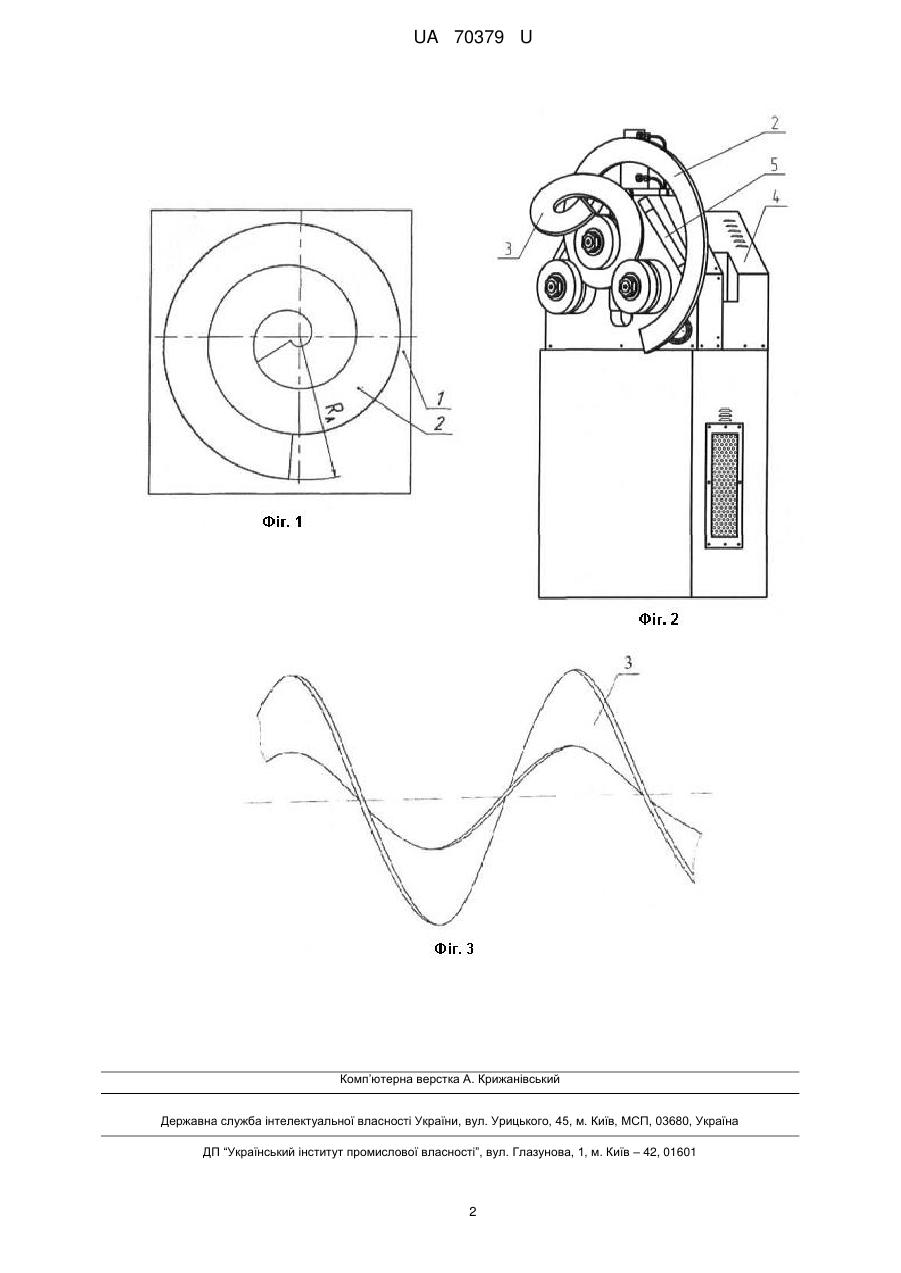

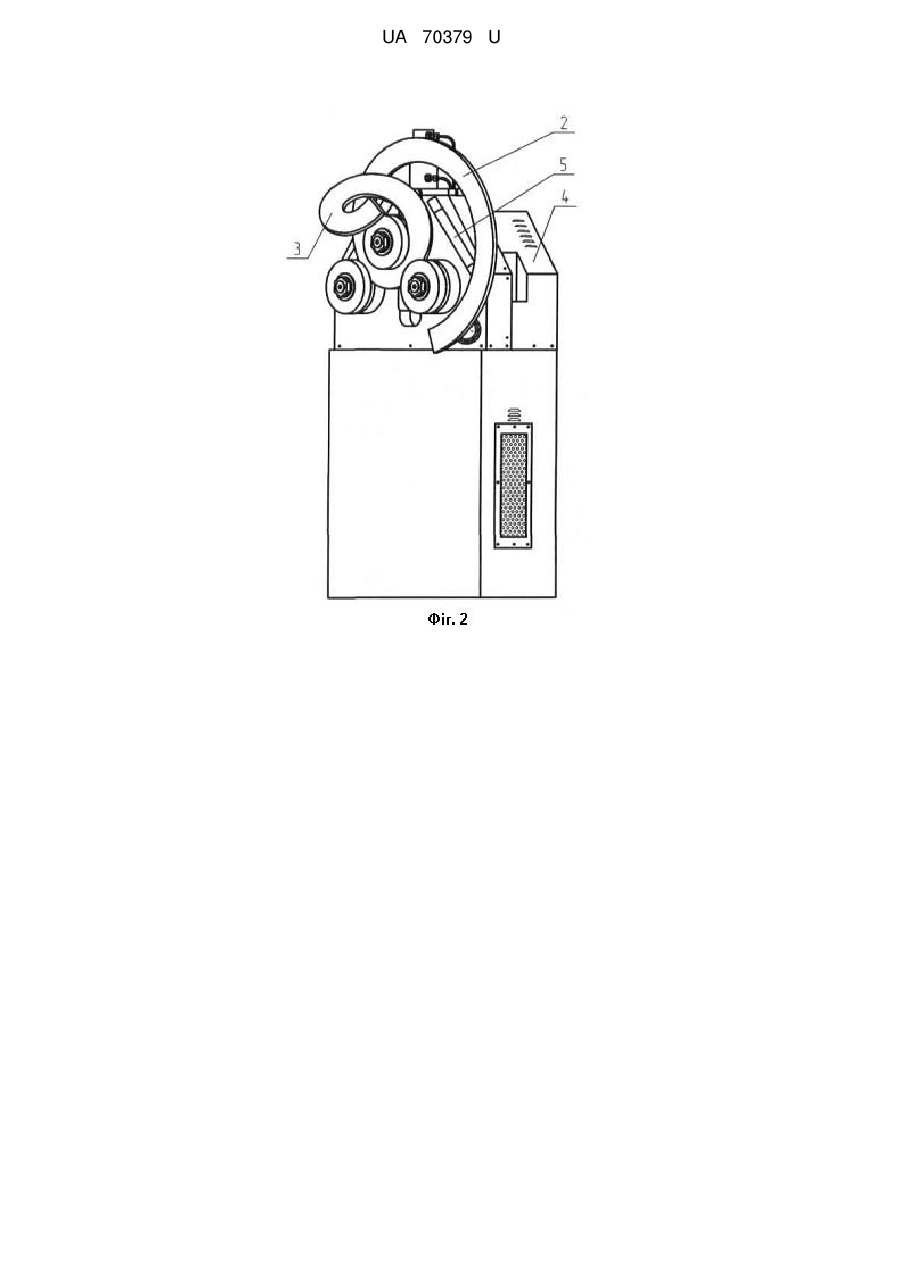

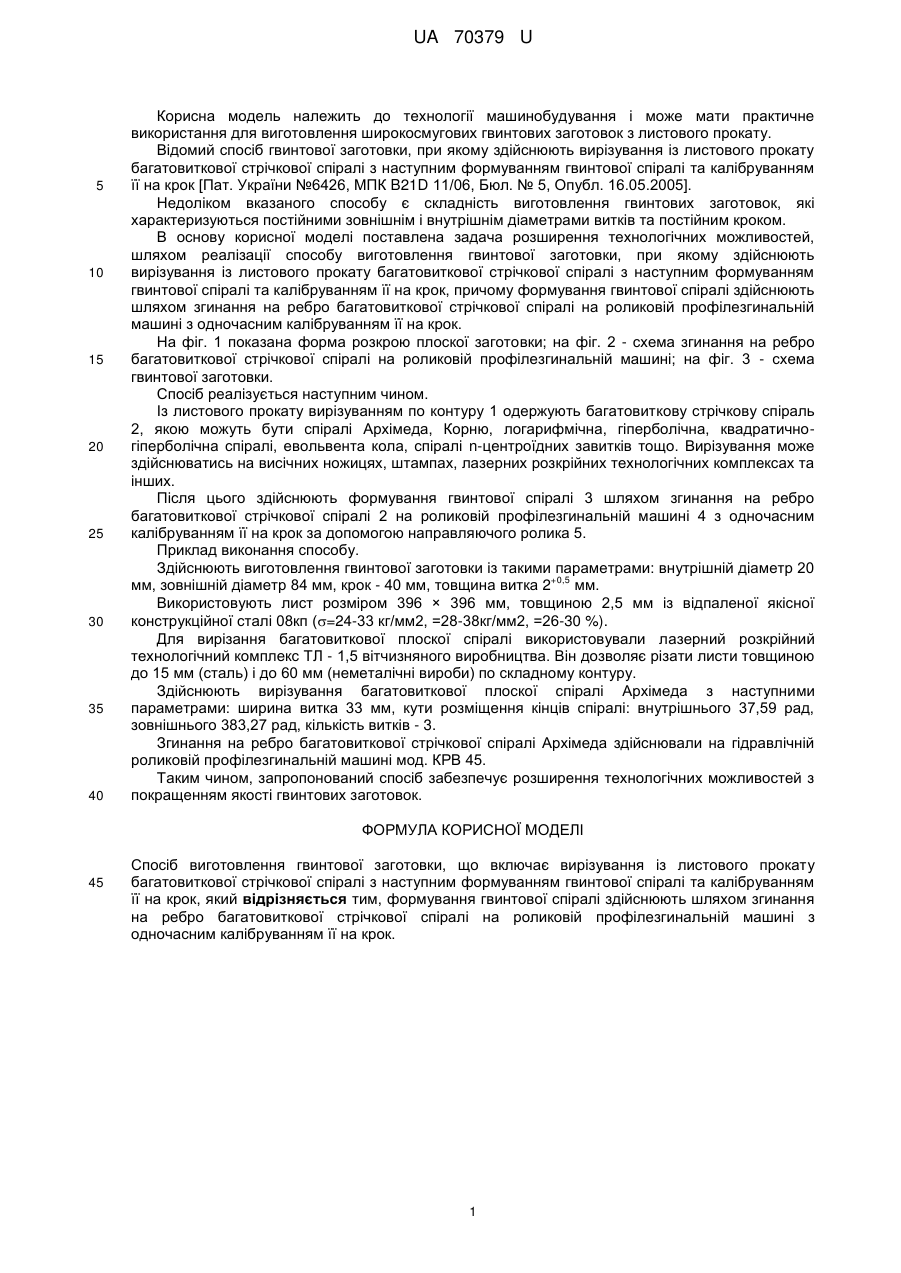

Реферат: UA 70379 U UA 70379 U 5 10 15 20 25 30 35 40 Корисна модель належить до технології машинобудування і може мати практичне використання для виготовлення широкосмугових гвинтових заготовок з листового прокату. Відомий спосіб гвинтової заготовки, при якому здійснюють вирізування із листового прокату багатовиткової стрічкової спіралі з наступним формуванням гвинтової спіралі та калібруванням її на крок [Пат. України №6426, МПК B21D 11/06, Бюл. № 5, Опубл. 16.05.2005]. Недоліком вказаного способу є складність виготовлення гвинтових заготовок, які характеризуються постійними зовнішнім і внутрішнім діаметрами витків та постійним кроком. В основу корисної моделі поставлена задача розширення технологічних можливостей, шляхом реалізації способу виготовлення гвинтової заготовки, при якому здійснюють вирізування із листового прокату багатовиткової стрічкової спіралі з наступним формуванням гвинтової спіралі та калібруванням її на крок, причому формування гвинтової спіралі здійснюють шляхом згинання на ребро багатовиткової стрічкової спіралі на роликовій профілезгинальній машині з одночасним калібруванням її на крок. На фіг. 1 показана форма розкрою плоскої заготовки; на фіг. 2 - схема згинання на ребро багатовиткової стрічкової спіралі на роликовій профілезгинальній машині; на фіг. 3 - схема гвинтової заготовки. Спосіб реалізується наступним чином. Із листового прокату вирізуванням по контуру 1 одержують багатовиткову стрічкову спіраль 2, якою можуть бути спіралі Архімеда, Корню, логарифмічна, гіперболічна, квадратичногіперболічна спіралі, евольвента кола, спіралі n-центроїдних завитків тощо. Вирізування може здійснюватись на висічних ножицях, штампах, лазерних розкрійних технологічних комплексах та інших. Після цього здійснюють формування гвинтової спіралі 3 шляхом згинання на ребро багатовиткової стрічкової спіралі 2 на роликовій профілезгинальній машині 4 з одночасним калібруванням її на крок за допомогою направляючого ролика 5. Приклад виконання способу. Здійснюють виготовлення гвинтової заготовки із такими параметрами: внутрішній діаметр 20 +0,5 мм, зовнішній діаметр 84 мм, крок - 40 мм, товщина витка 2 мм. Використовують лист розміром 396 × 396 мм, товщиною 2,5 мм із відпаленої якісної конструкційної сталі 08кп (=24-33 кг/мм2, =28-38кг/мм2, =26-30 %). Для вирізання багатовиткової плоскої спіралі використовували лазерний розкрійний технологічний комплекс ТЛ - 1,5 вітчизняного виробництва. Він дозволяє різати листи товщиною до 15 мм (сталь) і до 60 мм (неметалічні вироби) по складному контуру. Здійснюють вирізування багатовиткової плоскої спіралі Архімеда з наступними параметрами: ширина витка 33 мм, кути розміщення кінців спіралі: внутрішнього 37,59 рад, зовнішнього 383,27 рад, кількість витків - 3. Згинання на ребро багатовиткової стрічкової спіралі Архімеда здійснювали на гідравлічній роликовій профілезгинальній машині мод. КРВ 45. Таким чином, запропонований спосіб забезпечує розширення технологічних можливостей з покращенням якості гвинтових заготовок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб виготовлення гвинтової заготовки, що включає вирізування із листового прокату багатовиткової стрічкової спіралі з наступним формуванням гвинтової спіралі та калібруванням її на крок, який відрізняється тим, формування гвинтової спіралі здійснюють шляхом згинання на ребро багатовиткової стрічкової спіралі на роликовій профілезгинальній машині з одночасним калібруванням її на крок. 1 UA 70379 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Method of manufacturing screw blank

Автори англійською

Vasylkiv Vasyl Vasyliovych, Radyk Dmytro Leonidovych, Olender Volodymyr Mykhailovych

Назва патенту російською

Способ изготовления винтовой заготовки

Автори російською

Василькив Василий Васильевич, Радик Дмитрий Леонидович, Олендер Владимир Михайлович

МПК / Мітки

МПК: B21D 11/06

Мітки: спосіб, заготовки, виготовлення, гвинтової
