Спосіб пуску котельної установки теплової електростанції

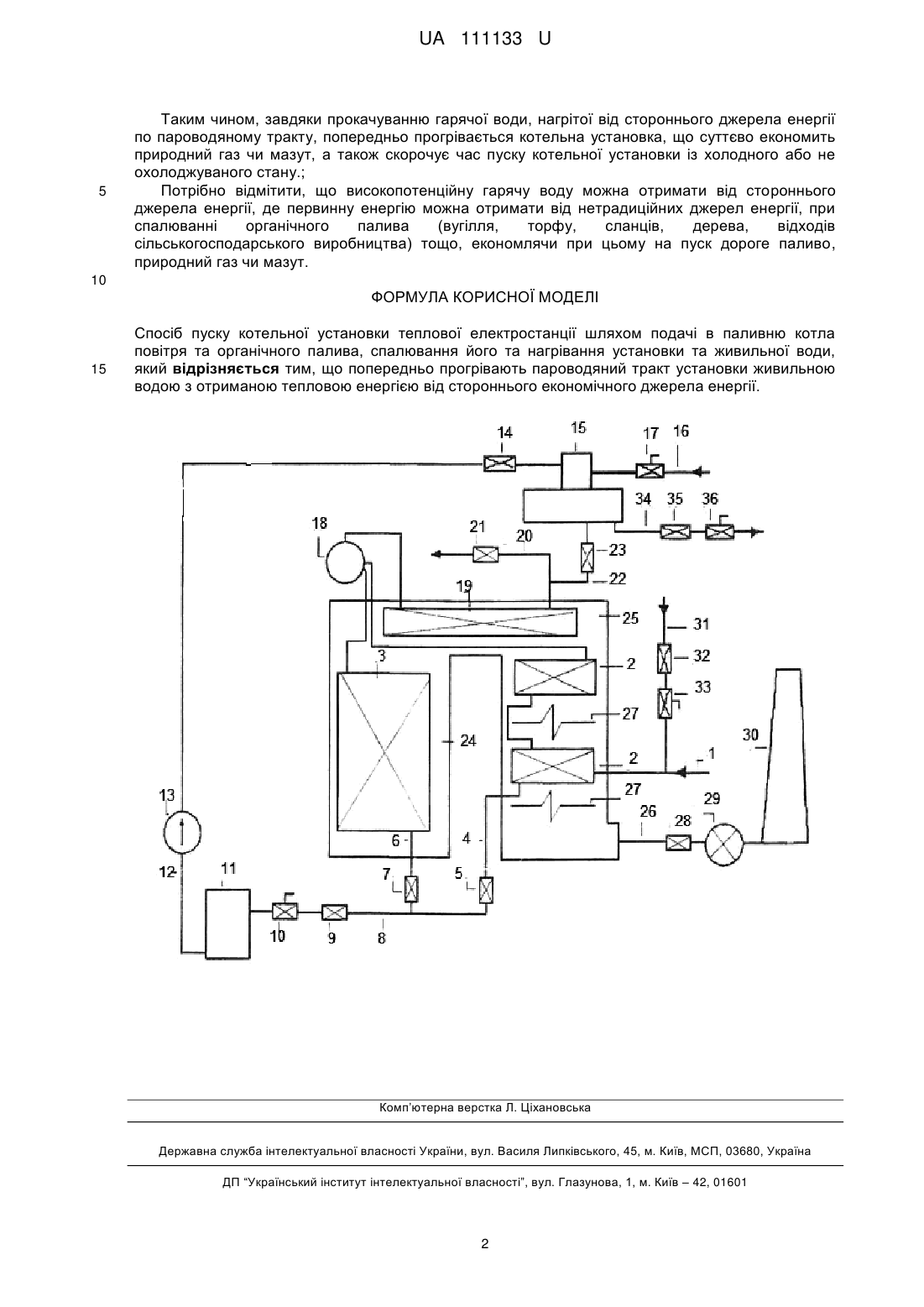

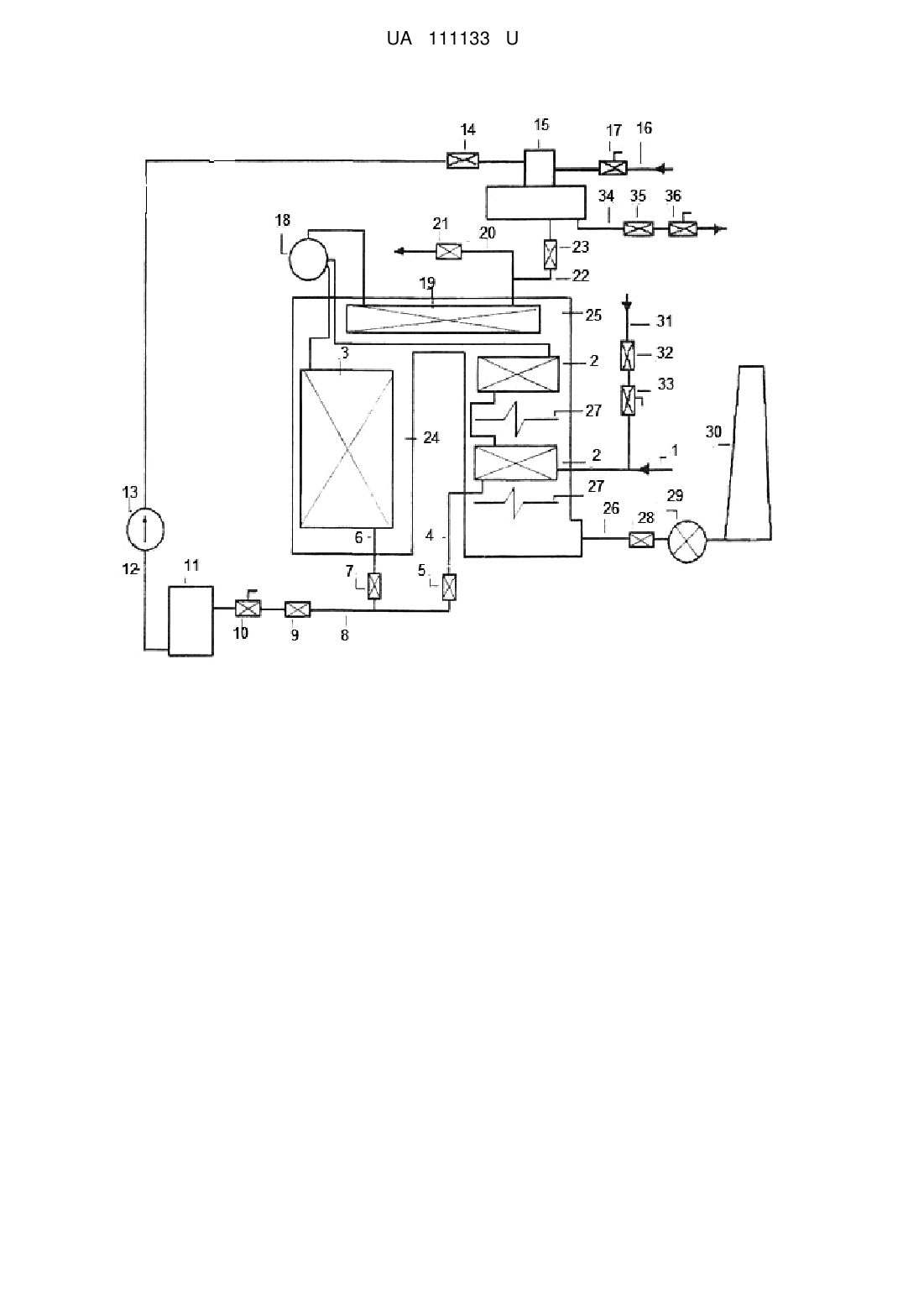

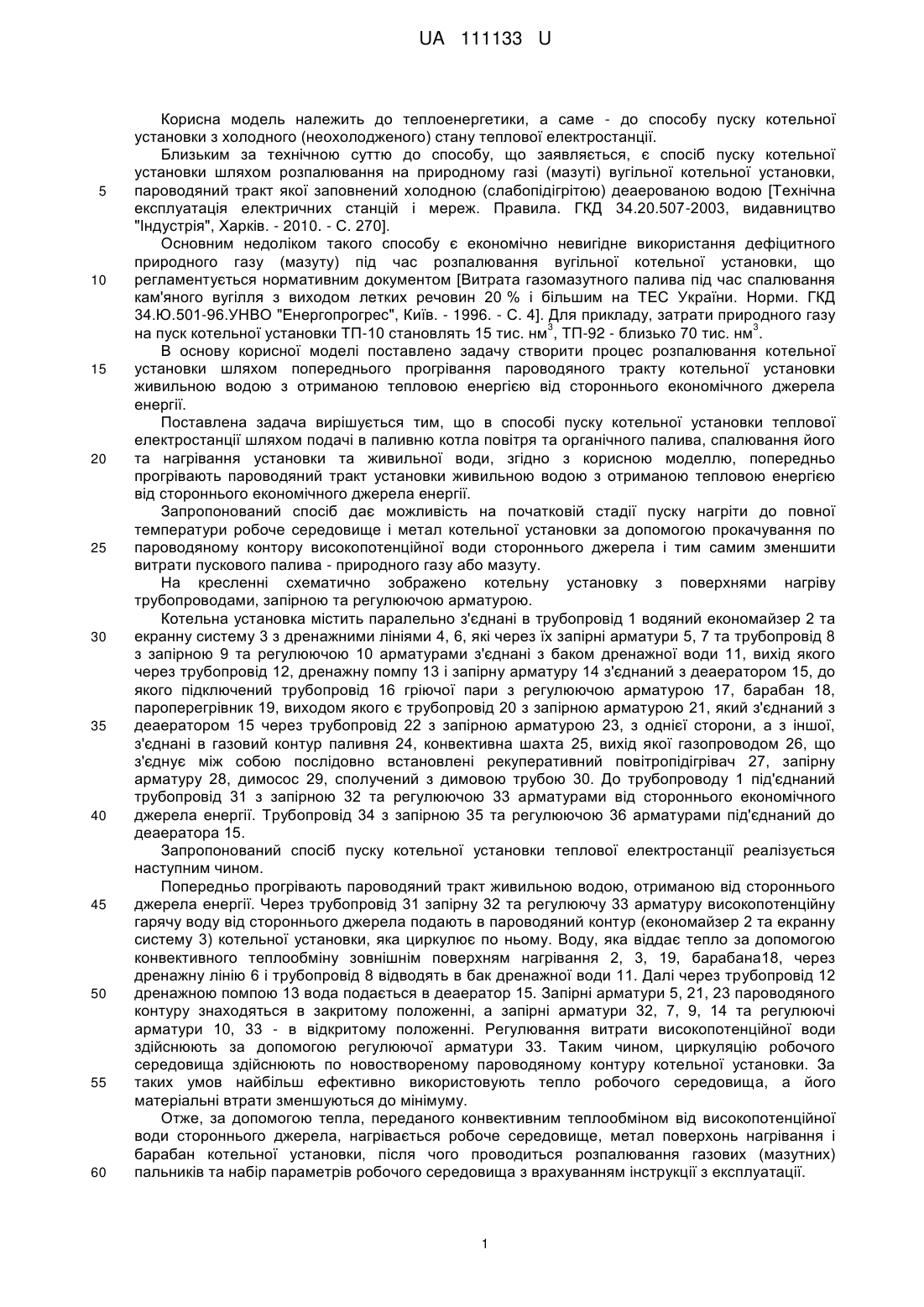

Реферат: Спосіб пуску котельної установки теплової електростанції шляхом подачі в паливню котла повітря та органічного палива, спалювання його та нагрівання установки та живильної води. Попередньо прогрівають пароводяний тракт установки живильною водою з отриманою тепловою енергією від стороннього економічного джерела енергії. UA 111133 U (54) СПОСІБ ПУСКУ КОТЕЛЬНОЇ УСТАНОВКИ ТЕПЛОВОЇ ЕЛЕКТРОСТАНЦІЇ UA 111133 U UA 111133 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоенергетики, а саме - до способу пуску котельної установки з холодного (неохолодженого) стану теплової електростанції. Близьким за технічною суттю до способу, що заявляється, є спосіб пуску котельної установки шляхом розпалювання на природному газі (мазуті) вугільної котельної установки, пароводяний тракт якої заповнений холодною (слабопідігрітою) деаерованою водою [Технічна експлуатація електричних станцій і мереж. Правила. ГКД 34.20.507-2003, видавництво "Індустрія", Харків. - 2010. - С. 270]. Основним недоліком такого способу є економічно невигідне використання дефіцитного природного газу (мазуту) під час розпалювання вугільної котельної установки, що регламентується нормативним документом [Витрата газомазутного палива під час спалювання кам'яного вугілля з виходом летких речовин 20 % і більшим на ТЕС України. Норми. ГКД 34.Ю.501-96.УНВО "Енергопрогрес", Київ. - 1996. - С. 4]. Для прикладу, затрати природного газу 3 3 на пуск котельної установки ТП-10 становлять 15 тис. нм , ТП-92 - близько 70 тис. нм . В основу корисної моделі поставлено задачу створити процес розпалювання котельної установки шляхом попереднього прогрівання пароводяного тракту котельної установки живильною водою з отриманою тепловою енергією від стороннього економічного джерела енергії. Поставлена задача вирішується тим, що в способі пуску котельної установки теплової електростанції шляхом подачі в паливню котла повітря та органічного палива, спалювання його та нагрівання установки та живильної води, згідно з корисною моделлю, попередньо прогрівають пароводяний тракт установки живильною водою з отриманою тепловою енергією від стороннього економічного джерела енергії. Запропонований спосіб дає можливість на початковій стадії пуску нагріти до повної температури робоче середовище і метал котельної установки за допомогою прокачування по пароводяному контору високопотенційної води стороннього джерела і тим самим зменшити витрати пускового палива - природного газу або мазуту. На кресленні схематично зображено котельну установку з поверхнями нагріву трубопроводами, запірною та регулюючою арматурою. Котельна установка містить паралельно з'єднані в трубопровід 1 водяний економайзер 2 та екранну систему 3 з дренажними лініями 4, 6, які через їх запірні арматури 5, 7 та трубопровід 8 з запірною 9 та регулюючою 10 арматурами з'єднані з баком дренажної води 11, вихід якого через трубопровід 12, дренажну помпу 13 і запірну арматуру 14 з'єднаний з деаератором 15, до якого підключений трубопровід 16 гріючої пари з регулюючою арматурою 17, барабан 18, пароперегрівник 19, виходом якого є трубопровід 20 з запірною арматурою 21, який з'єднаний з деаератором 15 через трубопровід 22 з запірною арматурою 23, з однієї сторони, а з іншої, з'єднані в газовий контур паливня 24, конвективна шахта 25, вихід якої газопроводом 26, що з'єднує між собою послідовно встановлені рекуперативний повітропідігрівач 27, запірну арматуру 28, димосос 29, сполучений з димовою трубою 30. До трубопроводу 1 під'єднаний трубопровід 31 з запірною 32 та регулюючою 33 арматурами від стороннього економічного джерела енергії. Трубопровід 34 з запірною 35 та регулюючою 36 арматурами під'єднаний до деаератора 15. Запропонований спосіб пуску котельної установки теплової електростанції реалізується наступним чином. Попередньо прогрівають пароводяний тракт живильною водою, отриманою від стороннього джерела енергії. Через трубопровід 31 запірну 32 та регулюючу 33 арматуру високопотенційну гарячу воду від стороннього джерела подають в пароводяний контур (економайзер 2 та екранну систему 3) котельної установки, яка циркулює по ньому. Воду, яка віддає тепло за допомогою конвективного теплообміну зовнішнім поверхням нагрівання 2, 3, 19, барабана18, через дренажну лінію 6 і трубопровід 8 відводять в бак дренажної води 11. Далі через трубопровід 12 дренажною помпою 13 вода подається в деаератор 15. Запірні арматури 5, 21, 23 пароводяного контуру знаходяться в закритому положенні, а запірні арматури 32, 7, 9, 14 та регулюючі арматури 10, 33 - в відкритому положенні. Регулювання витрати високопотенційної води здійснюють за допомогою регулюючої арматури 33. Таким чином, циркуляцію робочого середовища здійснюють по новоствореному пароводяному контуру котельної установки. За таких умов найбільш ефективно використовують тепло робочого середовища, а його матеріальні втрати зменшуються до мінімуму. Отже, за допомогою тепла, переданого конвективним теплообміном від високопотенційної води стороннього джерела, нагрівається робоче середовище, метал поверхонь нагрівання і барабан котельної установки, після чого проводиться розпалювання газових (мазутних) пальників та набір параметрів робочого середовища з врахуванням інструкції з експлуатації. 1 UA 111133 U 5 Таким чином, завдяки прокачуванню гарячої води, нагрітої від стороннього джерела енергії по пароводяному тракту, попередньо прогрівається котельна установка, що суттєво економить природний газ чи мазут, а також скорочує час пуску котельної установки із холодного або не охолоджуваного стану.; Потрібно відмітити, що високопотенційну гарячу воду можна отримати від стороннього джерела енергії, де первинну енергію можна отримати від нетрадиційних джерел енергії, при спалюванні органічного палива (вугілля, торфу, сланців, дерева, відходів сільськогосподарського виробництва) тощо, економлячи при цьому на пуск дороге паливо, природний газ чи мазут. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб пуску котельної установки теплової електростанції шляхом подачі в паливню котла повітря та органічного палива, спалювання його та нагрівання установки та живильної води, який відрізняється тим, що попередньо прогрівають пароводяний тракт установки живильною водою з отриманою тепловою енергією від стороннього економічного джерела енергії. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
