Пневматичний висіваючий апарат

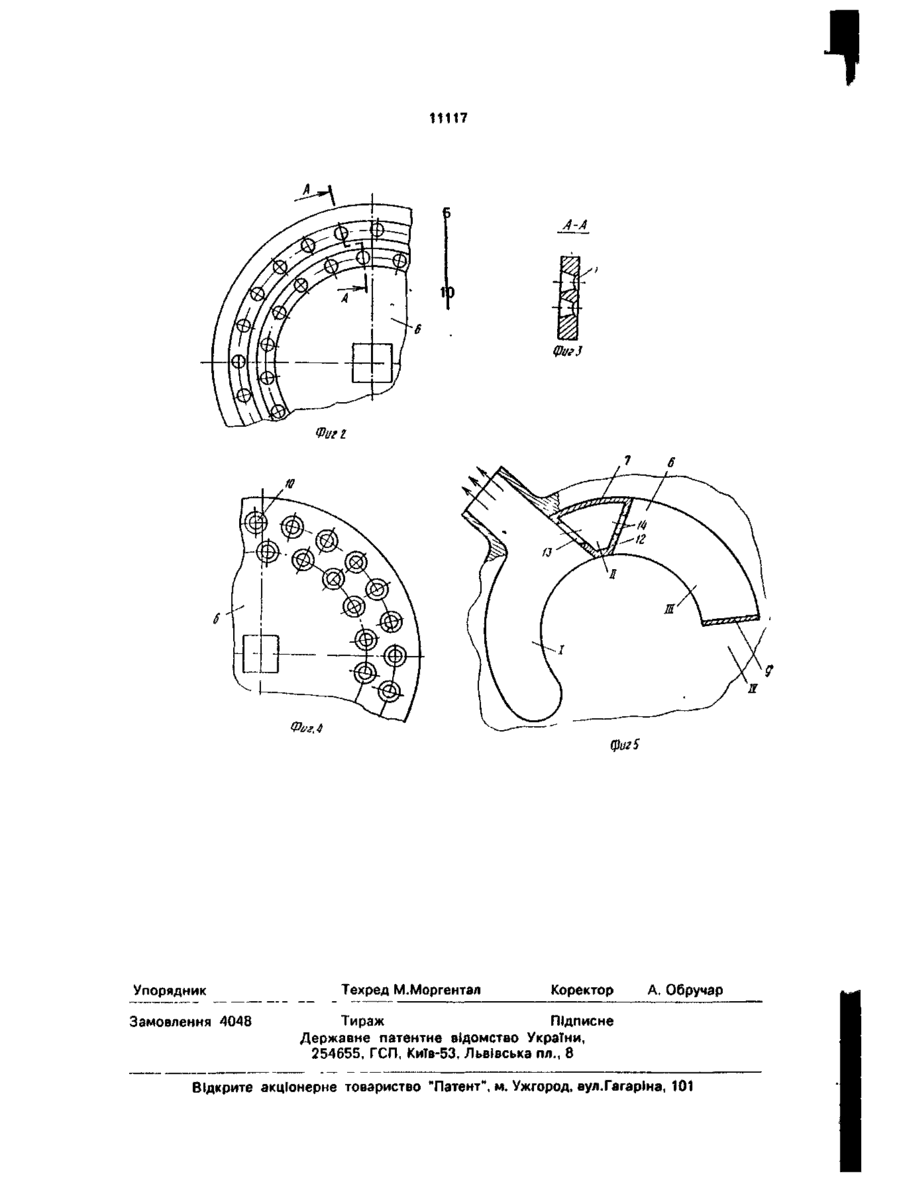

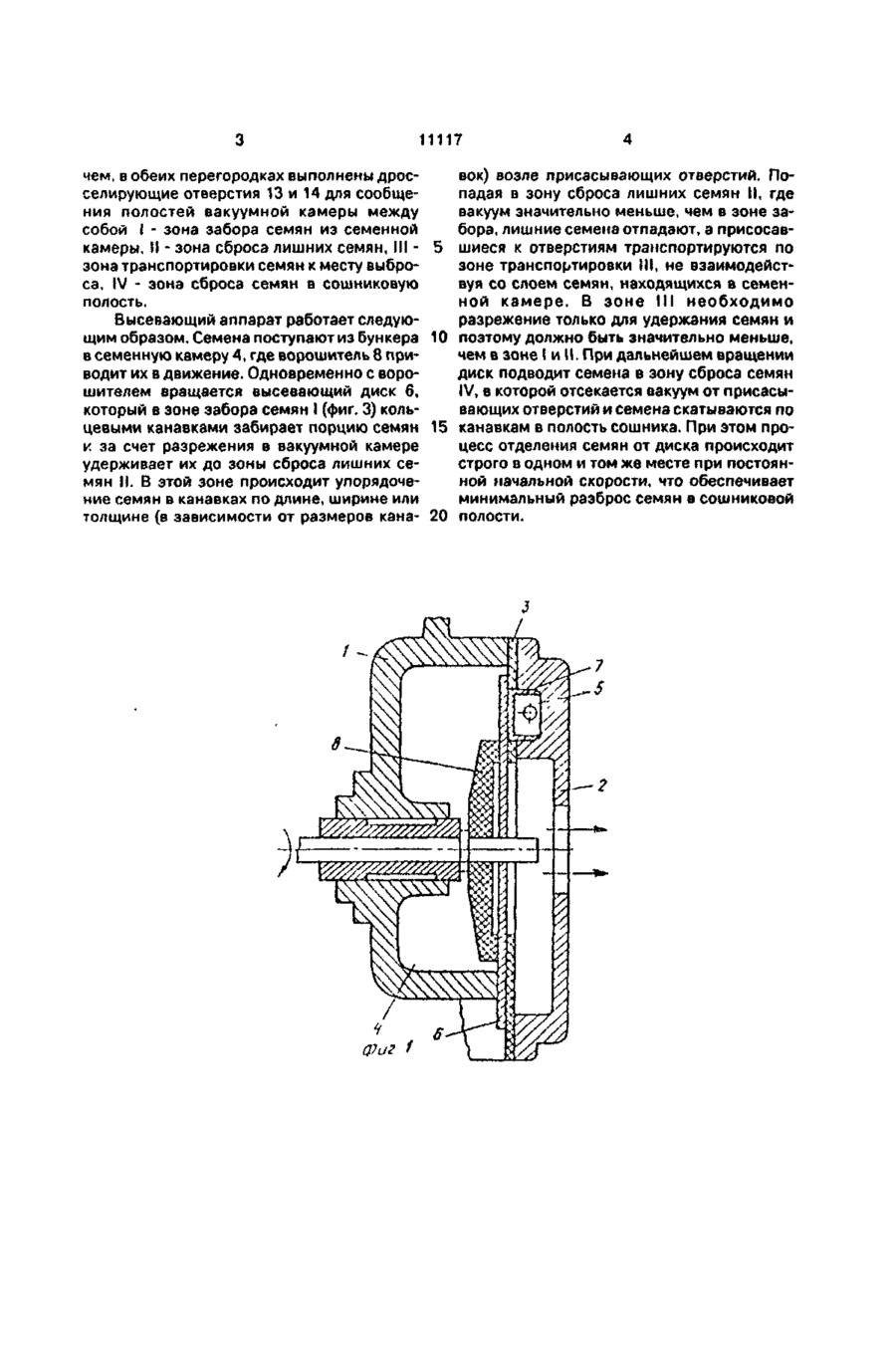

Пневматический высевающий аппарат, содержащий бункер для семян, семенную камеру, вакуумную камеру с отсасывающим патрубком в зоне захвата семян и поперечной перегородкой в начале зоны сброса лишних семян, установленный на горизонтальном валу высевающий диск с равномерно расположенными на окружности сквозными отверстиями, о т л и ч а ю щ и й с я тем, что каждое сквозное отверстие выполнено конусным, а на расположенной со стороны вершины конуса торцевой поверхности диска выполнена на уровне окружности центров сквозных отверстий кольцевая канавка эллипсовидного профиля, наибольшая ширина которой больше наименьшего диаметра конусного отверстия, при этом в вакуумной камере в конце зоны удаления лишних семян установлена дополнительная перегородка, причем в обеих перегородках выполнены дросселирующие отверстия для сообщения полостей вакуумной камеры между собой. Изобретение относится к области сельскохозяйственного машиностроения, а именно, к пневматическим высевающим аппаратам для точного высева мелких семян. Цель изобретения - повышение универсальности аппарата и точности высева, а также уменьшение дробления семян. Предлагаемый высевающий аппарат изображен на фиг. 1-5. Пневматический высевающий аппарат (фиг. 1) состоит из бункера для семян с корпусом 1, крышки 2, прокладки 3 между ними, семенной камеры 4, вакуумной камеры 5 с отсасывающим патрубком в зоне захвата семян (фиг. 3), высевающего диска 6, поперечной перегородки 7 в начале зоны сброса лишних семян вакуумной камеры, ворошил ки 8, отсекателя вакуума 9 для сбрасывания семян в сошник сеялки. В высевающем диске (фиг. 2), установленном на горизонтальном валу с равномерно расположенными на окружности сквозными отверстиями, каждое сквозное отверстие выполнено конусным, а на расположенной со стороны вершины конуса торцевой поверхности диска выполнена на уровне окружности центров сквозных отверстий кольцевая канавка 11 эллипсовидного профиля, наибольшая ширина которой больше наименьшего диаметра конусного отверстия. В вакуумной камере 5 (фиг. 3) устанавливается делитель вакуумной камеры на зоны различного разрежения, состоящий из двух перегородок 7 и 12 в начале и конце зоны удаления лишних семян. При С > О 11117 чем, в обеих перегородках выполнены дросселирующие отверстия 13 и 14 для сообщения полостей вакуумной камеры между собой I - зона забора семян из семенной камеры, II - зона сброса лишних семян, ІІІ зона транспортировки семян к месту выброса, IV - зона сброса семян в сошниковую полость. Высевающий аппарат работает следующим образом. Семена поступают из бункера в семенную камеру 4, где ворошитель 8 приводит их в движение. Одновременно с ворошителем вращается высевающий диск 6, который в зоне забора семян I (фиг. 3) кольцевыми канавками забирает порцию семян v. за счет разрежения в вакуумной камере удерживает их до зоны сброса лишних семян II. В этой зоне происходит упорядочение семян в канавках по длине, ширине или толщине (в зависимости от размеров кана Фиг 5 10 15 20 вок) возле присасывающих отверстий. Попадая в зону сброса лишних семян II, где вакуум значительно меньше, чем в зоне забора, лишние семена отпадают, а присосавшиеся к отверстиям транспортируются по зоне транспортировки НІ, не взаимодействуя со слоем семян, находящихся в семенной камере. В зоне III необходимо разрежение только для удержания семян и поэтому должно быть значительно меньше, чем в зоне I и И. При дальнейшем вращении диск подводит семена в зону сброса семян IV, в которой отсекается вакуум от присасывающих отверстий и семена скатываются по канавкам в полость сошника. При этом процесс отделения семян от диска происходит строго в одном и том же месте при постоянной начальной скорости, что обеспечивает минимальный разброс семян в сошниковой полости. 11117 А-А ФигЗ Фиг I 7 6 її Фиг. 4 фиг 5 Упорядник Замовлення 4048 Техред М.Моргентал Коректор А. Обручар Тираж Підписне Державне патентне відомство УкраТни, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
