Пневматичний висіваючий апарат

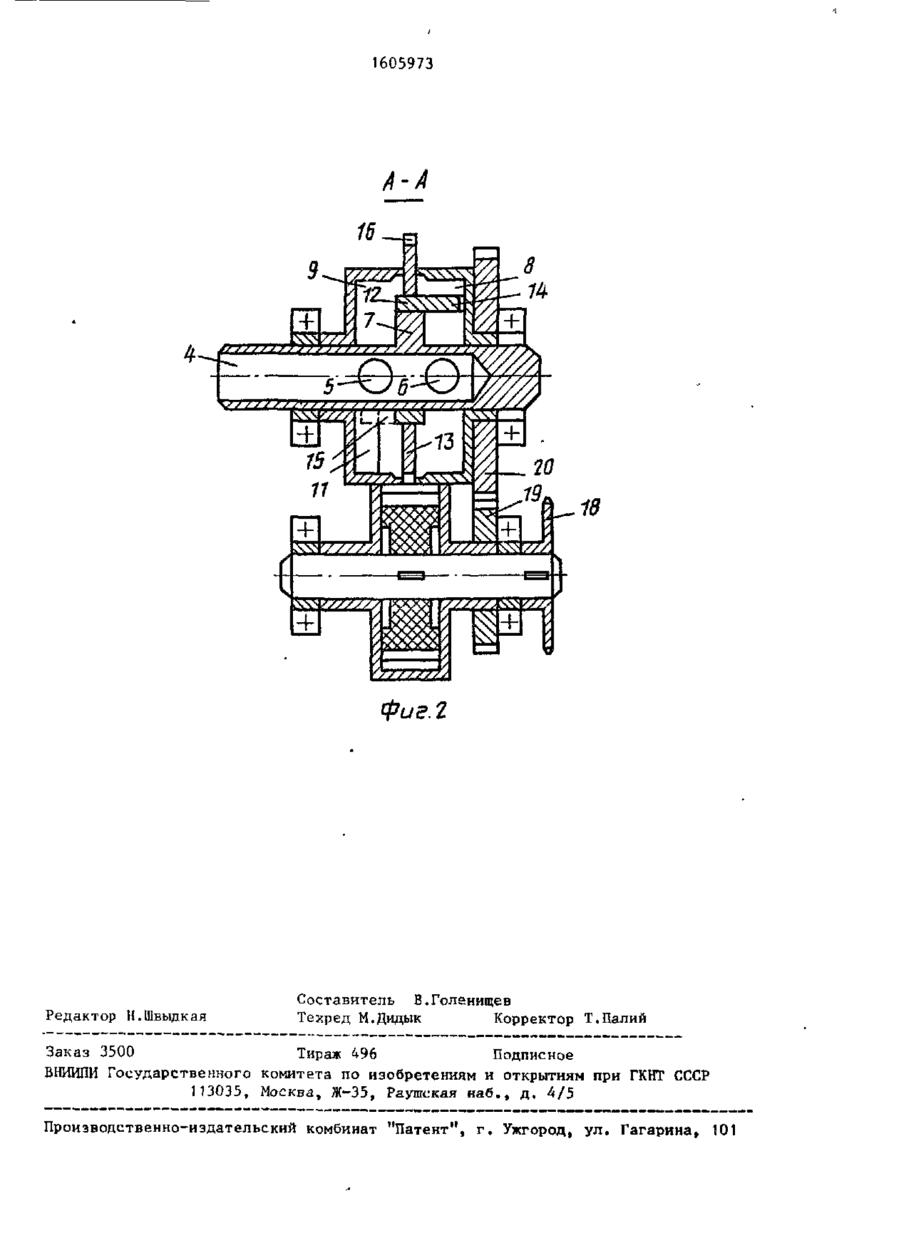

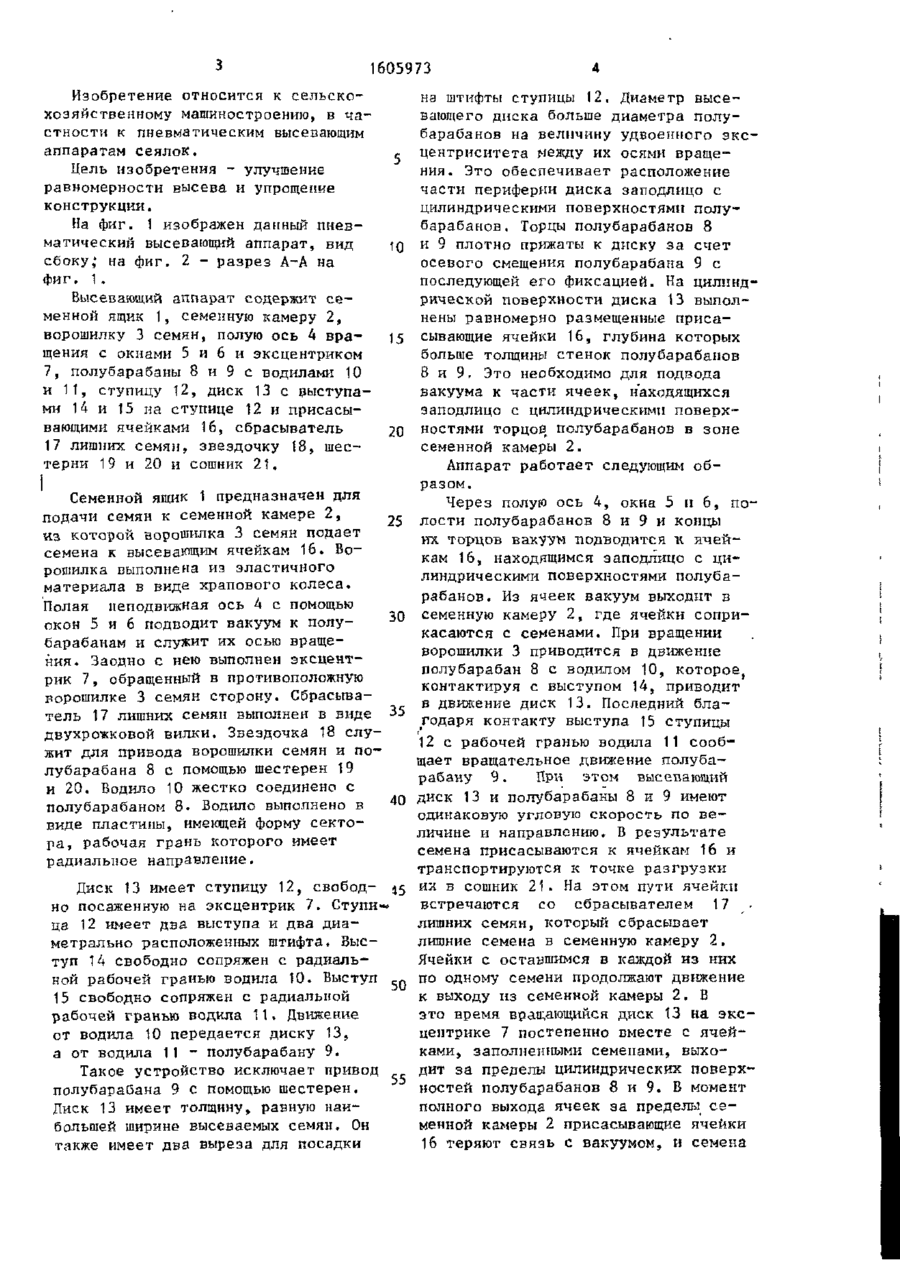

Изобретение относится к сельскохозяйственному машиностроению. Высевающий аппарат содержит семенной ящик 1, семенную камеру 2, ворошилку 3 семян, полую ось 4 вращения с окнами 5 и эксцентриком 7, полу барабаны 8 с водилами 10, ступицу 12, диск 13 с выступами 14 на ступице 12 и присасывающими ячейками 16, сбрасыватель 17 лишних семян и сошник 21. Через полую ось 4 и окна 5, полости полубарабанов 8 и концы их торцов вакуум подводится к ячейкам 16, находящимся заподлицо с цилиндрическими поверхностями полубарабанов. В зоне высева, где диск 13 с ячейками 16 начинает выходить из щели полубарабанов, от ячеек 16 отсекается вакуум и семена высеваются в сошник 21. Благодаря выполнению присасывающих ячеек 16 в диске 13 улучшается равномерность высева семян и упрощается конструкция аппарата. 2 ил. (Л 13 OS О ел СО 00 Фиг.І J 1605973 Изобретение относится к сельскохозяйственному машиностроению, в частности к пневматическим высевающим аппаратам сеялок. Цель изобретения - улучшение равномерности высева и упрощение конструкции. На фиг. 1 изображен данный пневматический высевающий аппарат, вид сбоку,* на фиг. 2 - разрез А-А на фиг. 1. Высевающий аппарат содержит семенной ящик 1, семенную камеру 2, ворошилку 3 семян, полую ось 4 вращения с окнами 5 и 6 и эксцентриком 7, полубарабаны 8 и 9 с водилами 10 и 11, ступицу 12, диск 13 с выступами 14 и 15 на ступице 12 и присасывающими ячейками 16, сбрасыватель 17 лишних семян, звездочку 18, шестерни 19 и 20 и сошник 21. t o 20 Семенной ящик 1 предназначен для подачи семян к семенной камере 2, из которой ворошилка 3 семян подает семена к высевающим ячейкам 16. Ворошилка выполнена из эластичного материала в виде храпового колеса. Полая неподвижная ось 4 с помощью 30 окон 5 и 6 подводит вакуум к полубарабанам и служит их осью вращения. Заодно с нею выполнен эксцентрик 7, обращенный в противоположную ворошилке 3 семян сторону. Сбрасыватель 17 лишних семян выполнен в виде 35 двухрожковой вилки. Звездочка 18 служит для привода ворошилки семян и полубарабана 8 с помощью шестерен 19 и 20. Водило 10 жестко соединено с полубарабаном 8. Водило выполнено в 40 виде пластины, имеющей форму сектора, рабочая грань которого имеет радиальное направление. Диск 13 имеет ступицу 12, свободно посаженную на эксцентрик 7. Ступица 12 имеет два выступа и два диаметрально расположенных штифта. Зыступ 14 свободно сопряжен с радиальной рабочей гранью водила 10. Выступ 15 свободно сопряжен с радиальной рабочей гранью водила 11. Движение от водила 10 передается диску 13, а от водила 11 - полубарабану 9. Такое устройство исключает привод 55 полубарабана 9 с помощью шестерен. Диск 13 имеет толщину, равную наибольшей ширине высеваемых семян. Он также имеет два выреза для посадки на штифты ступицы 12, Диаметр высевающего диска больше диаметра полубарабанов на величину удвоенного эксцентриситета между их осями вращения. Это обеспечивает расположение части периферии диска заподлицо с цилиндрическими поверхностями полубарабанов. Торцы полубарабанов 8 и 9 плотно прижаты к диску за счет осевого смещения полубарабаиа 9 с последующей его фиксацией. На цилиндрической поверхности диска 13 выполнены равномерно размещенные присасывающие ячейки 16, глубина которых больше толщины стенок полубарабанов 8 и 9. Это необходимо для подвода вакуума к части ячеек, находящихся заподлицо с цилиндрическими поверхностями торцов полубарабанов в зоне семенной камеры 2. Аппарат работает следующим образом. Через полую ось 4, окна 5 и 6, полости полубарабанов 8 и 9 и концы их торцов вакуум подводится к ячейкам 16, находящимся заподлицо с цилиндрическими поверхностями полубарабанов. Из ячеек вакуум выходит в семенную камеру 2, где ячейки соприкасаются с семенами. При вращении ворошилки 3 приводится в движение полубарабан 8 с водилом 10, которое, контактируя с выступом 14, приводит в движение диск 13. Последний благодаря контакту выступа 15 ступицы 12 с рабочей гранью водила 11 сообщает вращательное движение полубарабану 9. При этом высевающий диск 13 и полубарабаны 8 и 9 имеют одинаковую угловую скорость по величине и направлению. В результате семена присасываются к ячейкам 16 и транспортируются к точке разгрузки их в сошник 21. На этом пути ячейки встречаются со сбрасывателем 17 лишних семян, который сбрасывает лишние семена в семенную камеру 2. Ячейки с оставшимся в каждой из них по одному семени продолжают движение к выходу из семенной камеры 2. В это время вращающийся диск 13 на эксцентрике 7 постепенно вместе с ячейками, заполненными семенами, выходит за пределы цилиндрических поверхностей полубарабанов 8 и 9. В моментполного выхода ячеек за пределы_ семенной камеры 2 присасывающие ячейки 16 теряют связь с вакуумом, и семена 5 1605973 из ячеек падают в сошник 21. В процескуума поступающего к ячейке, по мере ее выхода за пределы полубарабасе присасывания семян ворошилка 3 нов. Любое количество высеваемых сенепрерывно подводит семена к ячейкам 16 диска 13. , мян на длине рядка обеспечивается соответствующим количеством ячеек на После разгрузки от семян ячейки высевающем диске и частотой его вра16 продолжают радиально выходить ріения. Возможность высеьа семян разза пределы полубарабанов, достигая ной формы и размеров обеспечиваетмаксимального выхода, равного удвоенной величине эксцентриситета между 10 ся формой и размерами ячеек. осями вращения диска 13 и полубарабаФ о р м у л а и з о б р е т е н и я нов 8 и 9. Затем ячейки 16 постепенно радиально движутся в направлении Пневматический высевающий аплавхода в полубарабаны 8 и 9, вплоть параг, содержащий семенной ящик с до расположения заподлицо с их цилинд~і5 семенной камерой, ворошилку семян, рическими поверхностями. Б дальнейшем сбрасыватель лишних семян, сообщенный процесс многократно повторяется. посредством полой оси с источником Так как угловые скорости вращевакуума приводной полый барабан с ния диска и полубарабанов одинаковые, присасывающими ячейками, состоящий то практически одинаковы и линейные 20 из полубарабанов с размещенными между скорости присасывающих ячеек и периними диском со свободно насаженной ферий полубарабанов в момент забора на неподвижный эксцентрик ступицей, семян ячейками и их разгрузки в сеснабженной боковым выступом, взаимомяпровод вследствие равенства мгнодействующим с закрепленным на одном венных радиусов вращения ячеек и полу- 25 из полубарабанов водилом с радиально расположенной рабочей гранью, о тбарабанов. Поэтому семена не испытыл и ч а ю щ и й с я тем, что, с цевают трения, контактируют с торцами лью улучшения равномерности высева полубарабанов и падают в сошник тольи упрощения конструкции, присасываюко под действием силы их веса. щие ячейки выполнены в виде располоЭто обеспечивает высокую равноЗО женных по периферии диска радиальных мерность высева без травмирования пазов, глубина которых больше толщисемян и забивания присасывающего устны направленных навстречу одна другой ройства. Надежность односемянного стенок полубарабанов, при этом диавысева обеспечивается изменением глуметр диска больше наружного диаметра бины вакуума и работой сбрасывателя 35 полубарабанов на величину удвоенного лишних семян. Кроме того, этому споэксцентриситета эксцентрика. , собствует постепенное уменьшение ва 1605973 A-A Фиг.г Редактор Н.Швыдк ая Составитель В.Голенищев Техред М.Дидык Корректор Т.Палий Заказ 3500 Тираж 496 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
