Комбінована конструкція металевої ферми з просторовим верхнім поясом

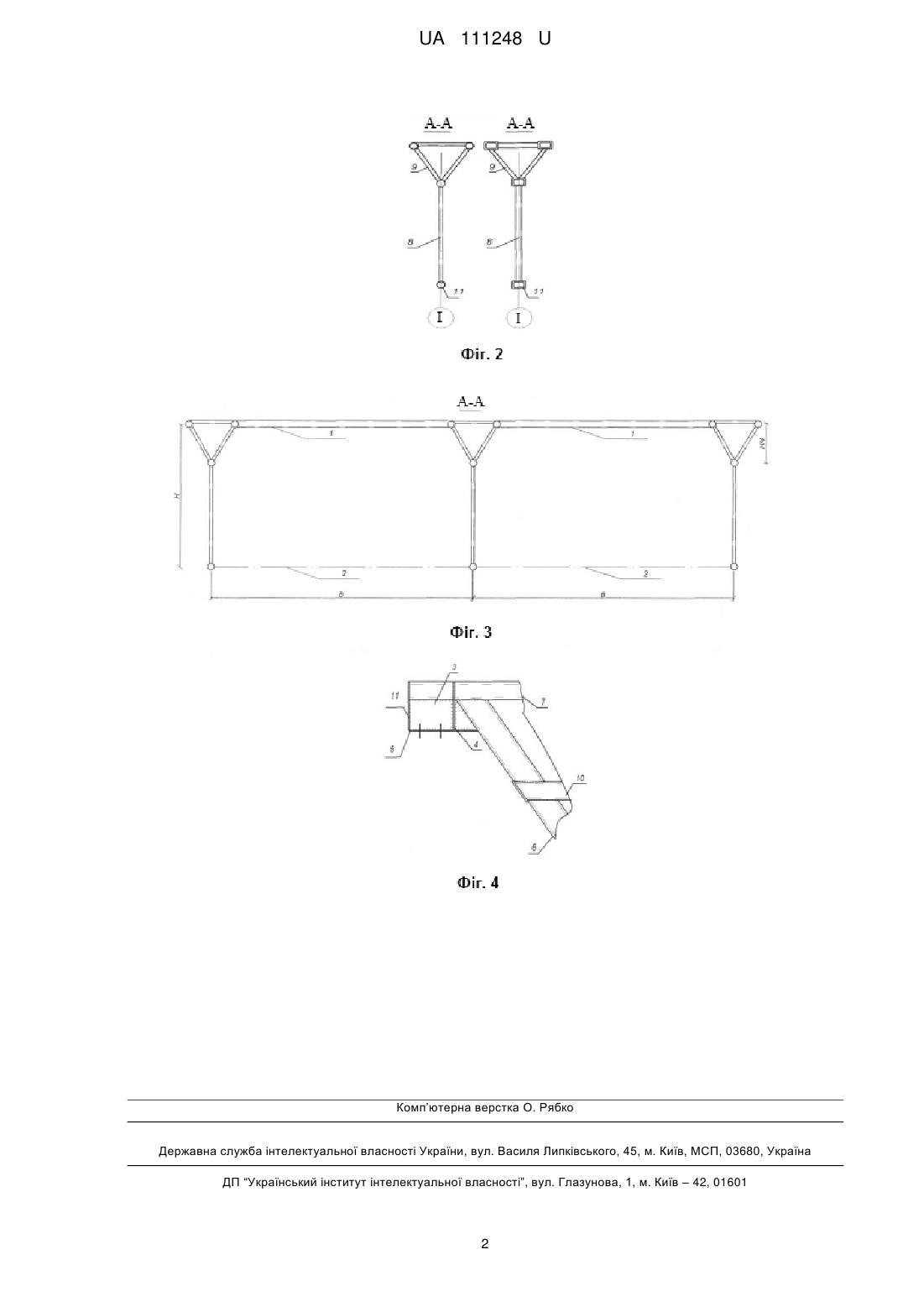

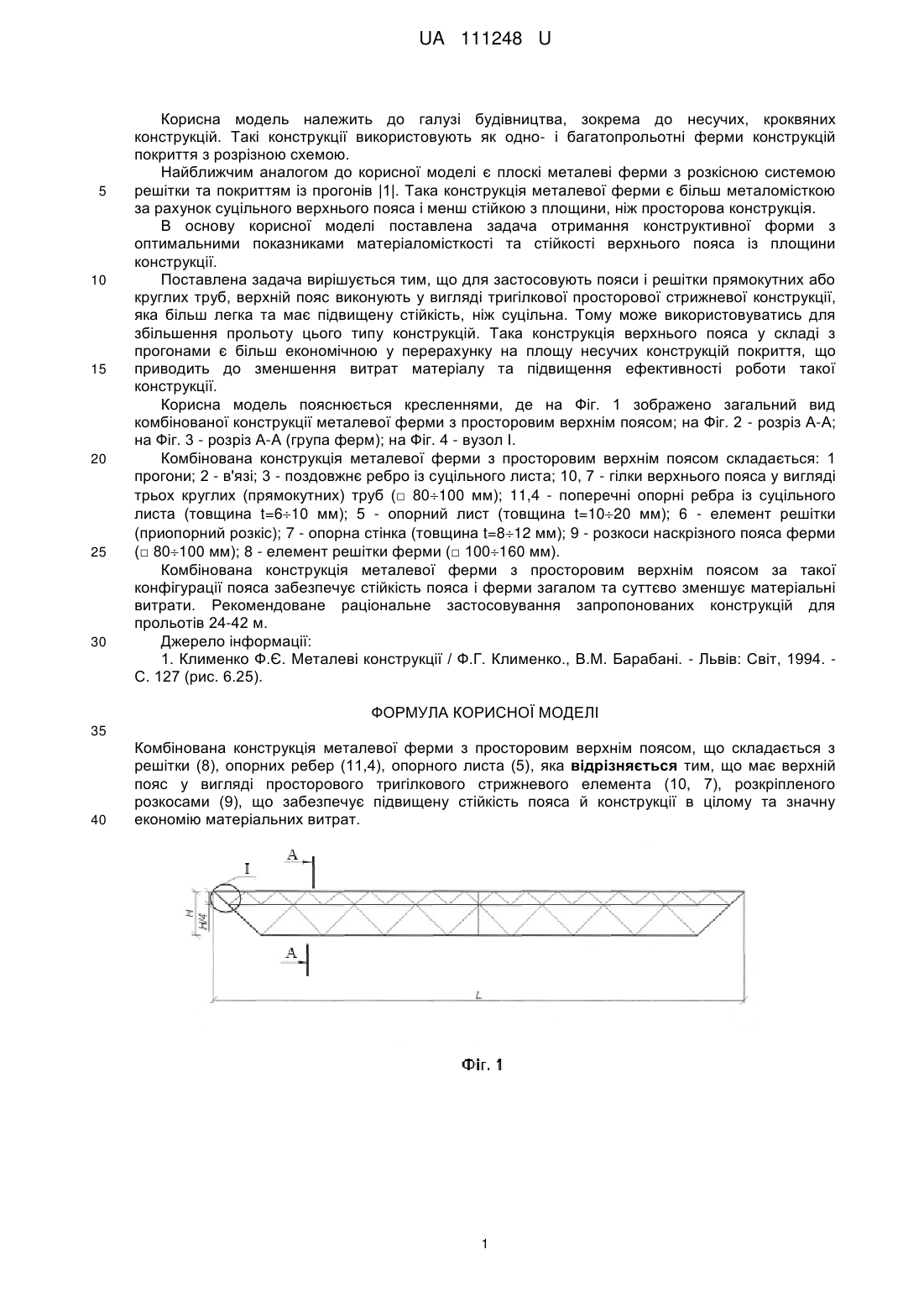

Реферат: Комбінована конструкція металевої ферми з просторовим верхнім поясом складається з решітки, опорних ребер, опорного листа. Має верхній пояс у вигляді просторового тригілкового стрижневого елемента, розкріпленого розкосами, що забезпечує підвищену стійкість пояса й конструкції в цілому та значну економію матеріальних витрат. UA 111248 U (12) UA 111248 U UA 111248 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва, зокрема до несучих, кроквяних конструкцій. Такі конструкції використовують як одно- і багатопрольотні ферми конструкцій покриття з розрізною схемою. Найближчим аналогом до корисної моделі є плоскі металеві ферми з розкісною системою решітки та покриттям із прогонів |1|. Така конструкція металевої ферми є більш металомісткою за рахунок суцільного верхнього пояса і менш стійкою з площини, ніж просторова конструкція. В основу корисної моделі поставлена задача отримання конструктивної форми з оптимальними показниками матеріаломісткості та стійкості верхнього пояса із площини конструкції. Поставлена задача вирішується тим, що для застосовують пояси і решітки прямокутних або круглих труб, верхній пояс виконують у вигляді тригілкової просторової стрижневої конструкції, яка більш легка та має підвищену стійкість, ніж суцільна. Тому може використовуватись для збільшення прольоту цього типу конструкцій. Така конструкція верхнього пояса у складі з прогонами є більш економічною у перерахунку на площу несучих конструкцій покриття, що приводить до зменшення витрат матеріалу та підвищення ефективності роботи такої конструкції. Корисна модель пояснюється кресленнями, де на Фіг. 1 зображено загальний вид комбінованої конструкції металевої ферми з просторовим верхнім поясом; на Фіг. 2 - розріз А-А; на Фіг. 3 - розріз А-А (група ферм); на Фіг. 4 - вузол І. Комбінована конструкція металевої ферми з просторовим верхнім поясом складається: 1 прогони; 2 - в'язі; 3 - поздовжнє ребро із суцільного листа; 10, 7 - гілки верхнього пояса у вигляді трьох круглих (прямокутних) труб (□ 80100 мм); 11,4 - поперечні опорні ребра із суцільного листа (товщина t=610 мм); 5 - опорний лист (товщина t=1020 мм); 6 - елемент решітки (приопорний розкіс); 7 - опорна стінка (товщина t=812 мм); 9 - розкоси наскрізного пояса ферми (□ 80100 мм); 8 - елемент решітки ферми (□ 100160 мм). Комбінована конструкція металевої ферми з просторовим верхнім поясом за такої конфігурації пояса забезпечує стійкість пояса і ферми загалом та суттєво зменшує матеріальні витрати. Рекомендоване раціональне застосовування запропонованих конструкцій для прольотів 24-42 м. Джерело інформації: 1. Клименко Ф.Є. Металеві конструкції / Ф.Г. Клименко., В.М. Барабані. - Львів: Світ, 1994. С. 127 (рис. 6.25). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Комбінована конструкція металевої ферми з просторовим верхнім поясом, що складається з решітки (8), опорних ребер (11,4), опорного листа (5), яка відрізняється тим, що має верхній пояс у вигляді просторового тригілкового стрижневого елемента (10, 7), розкріпленого розкосами (9), що забезпечує підвищену стійкість пояса й конструкції в цілому та значну економію матеріальних витрат. 1 UA 111248 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
