Комбінована конструкція металевої арки зі стійками

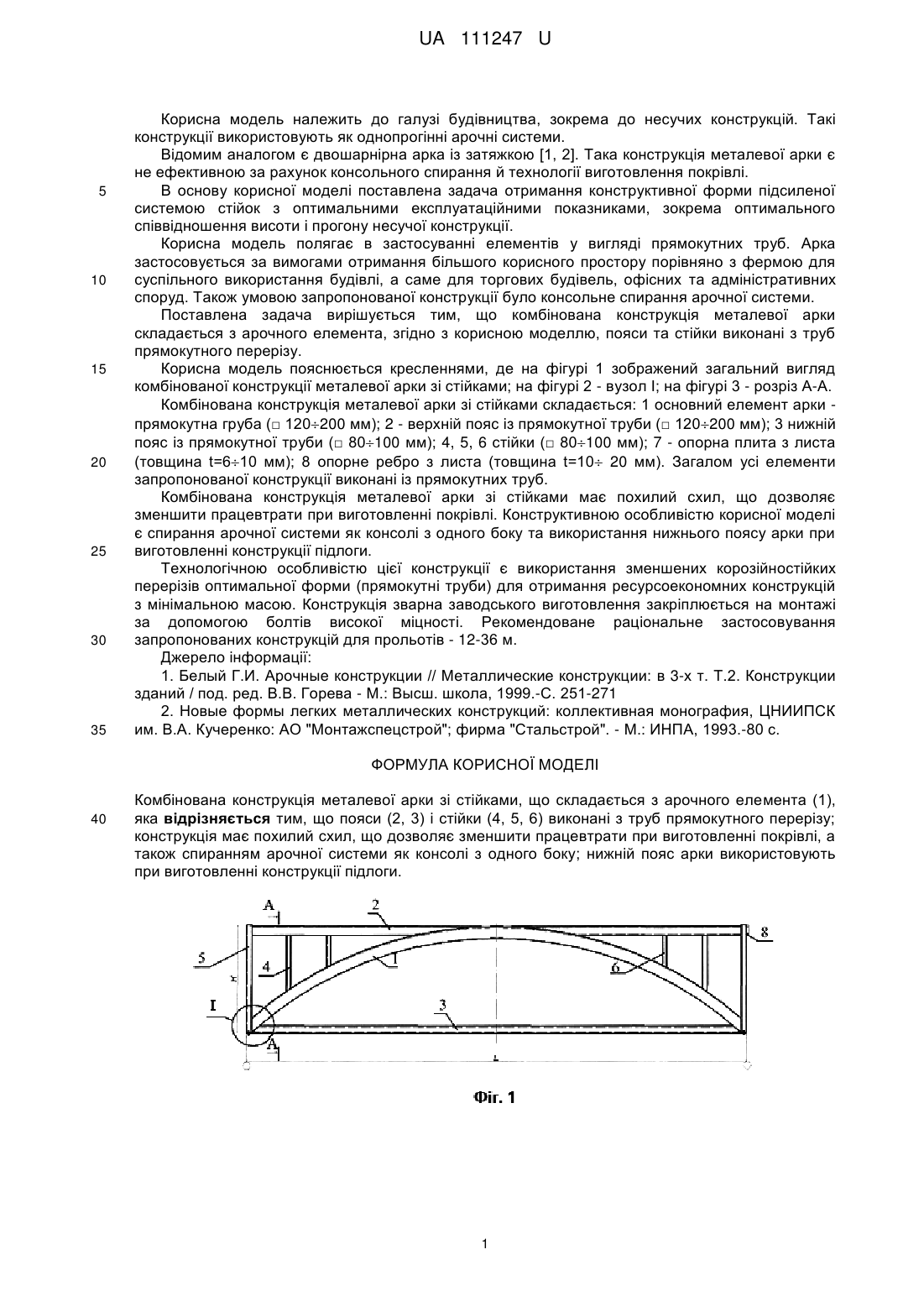

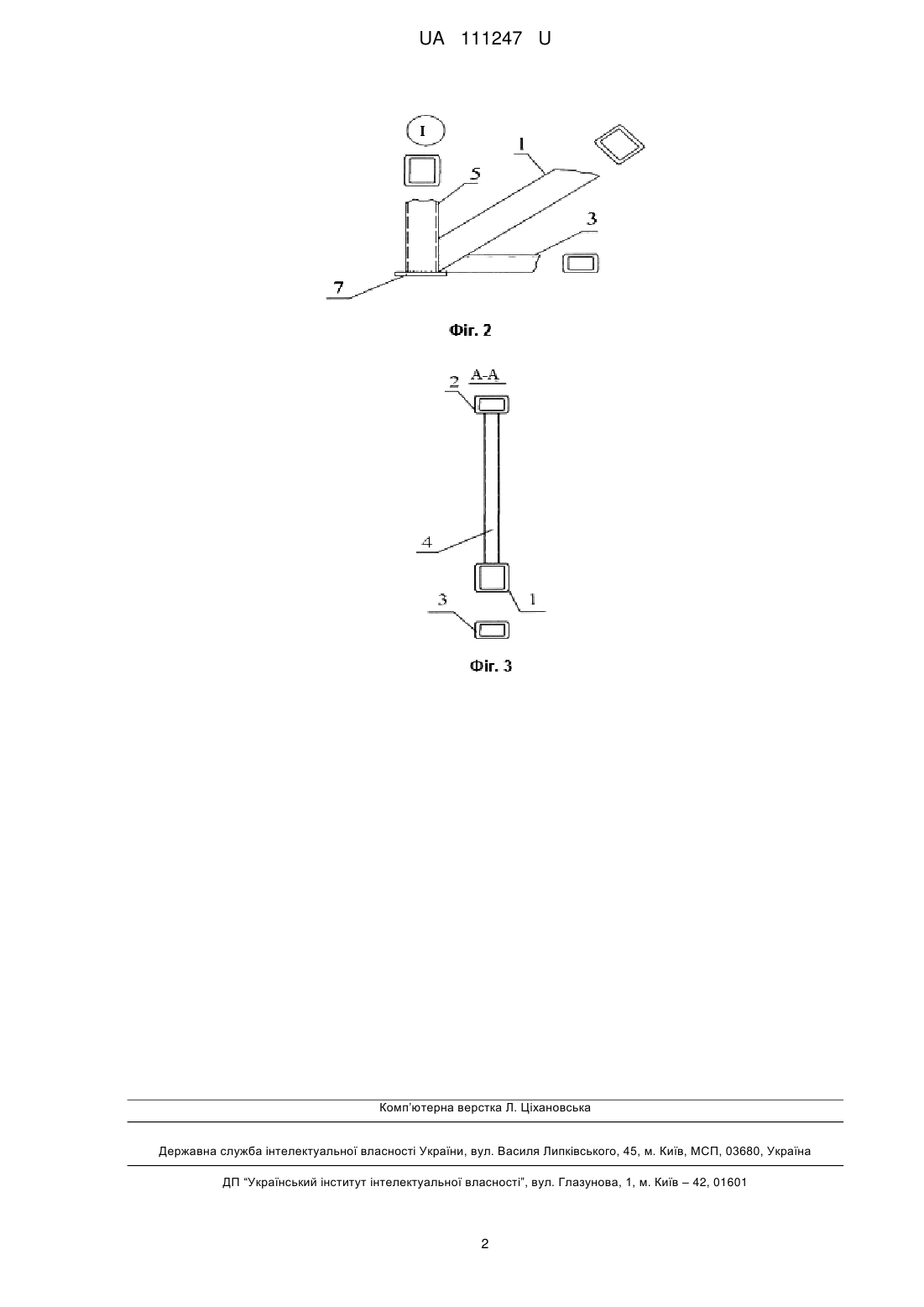

Реферат: Комбінована конструкція металевої арки зі стійками складається з арочного елемента. Пояси і стійки виконані з труб прямокутного перерізу. Конструкція має похилий схил, що дозволяє зменшити працевтрати при виготовленні покрівлі, а також спиранням арочної системи як консолі з одного боку. Нижній пояс арки використовують при виготовленні конструкції підлоги. UA 111247 U (12) UA 111247 U UA 111247 U 5 10 15 20 25 30 35 Корисна модель належить до галузі будівництва, зокрема до несучих конструкцій. Такі конструкції використовують як однопрогінні арочні системи. Відомим аналогом є двошарнірна арка із затяжкою [1, 2]. Така конструкція металевої арки є не ефективною за рахунок консольного спирання й технології виготовлення покрівлі. В основу корисної моделі поставлена задача отримання конструктивної форми підсиленої системою стійок з оптимальними експлуатаційними показниками, зокрема оптимального співвідношення висоти і прогону несучої конструкції. Корисна модель полягає в застосуванні елементів у вигляді прямокутних труб. Арка застосовується за вимогами отримання більшого корисного простору порівняно з фермою для суспільного використання будівлі, а саме для торгових будівель, офісних та адміністративних споруд. Також умовою запропонованої конструкції було консольне спирання арочної системи. Поставлена задача вирішується тим, що комбінована конструкція металевої арки складається з арочного елемента, згідно з корисною моделлю, пояси та стійки виконані з труб прямокутного перерізу. Корисна модель пояснюється кресленнями, де на фігурі 1 зображений загальний вигляд комбінованої конструкції металевої арки зі стійками; на фігурі 2 - вузол І; на фігурі 3 - розріз А-А. Комбінована конструкція металевої арки зі стійками складається: 1 основний елемент арки прямокутна груба (□ 120200 мм); 2 - верхній пояс із прямокутної труби (□ 120200 мм); 3 нижній пояс із прямокутної труби (□ 80100 мм); 4, 5, 6 стійки (□ 80100 мм); 7 - опорна плита з листа (товщина t=610 мм); 8 опорне ребро з листа (товщина t=10 20 мм). Загалом усі елементи запропонованої конструкції виконані із прямокутних труб. Комбінована конструкція металевої арки зі стійками має похилий схил, що дозволяє зменшити працевтрати при виготовленні покрівлі. Конструктивною особливістю корисної моделі є спирання арочної системи як консолі з одного боку та використання нижнього поясу арки при виготовленні конструкції підлоги. Технологічною особливістю цієї конструкції є використання зменшених корозійностійких перерізів оптимальної форми (прямокутні труби) для отримання ресурсоекономних конструкцій з мінімальною масою. Конструкція зварна заводського виготовлення закріплюється на монтажі за допомогою болтів високої міцності. Рекомендоване раціональне застосовування запропонованих конструкцій для прольотів - 12-36 м. Джерело інформації: 1. Белый Г.И. Арочные конструкции // Металлические конструкции: в 3-х т. Т.2. Конструкции зданий / под. ред. В.В. Горева - М.: Высш. школа, 1999.-С. 251-271 2. Новые формы легких металлических конструкций: коллективная монография, ЦНИИПСК им. В.А. Кучеренко: АО "Монтажспецстрой"; фирма "Стальстрой". - М.: ИНПА, 1993.-80 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Комбінована конструкція металевої арки зі стійками, що складається з арочного елемента (1), яка відрізняється тим, що пояси (2, 3) і стійки (4, 5, 6) виконані з труб прямокутного перерізу; конструкція має похилий схил, що дозволяє зменшити працевтрати при виготовленні покрівлі, а також спиранням арочної системи як консолі з одного боку; нижній пояс арки використовують при виготовленні конструкції підлоги. 1 UA 111247 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
