П’ятикутні металодерев’яні ферми з верхнім поясом змінного перерізу з клеєної деревини

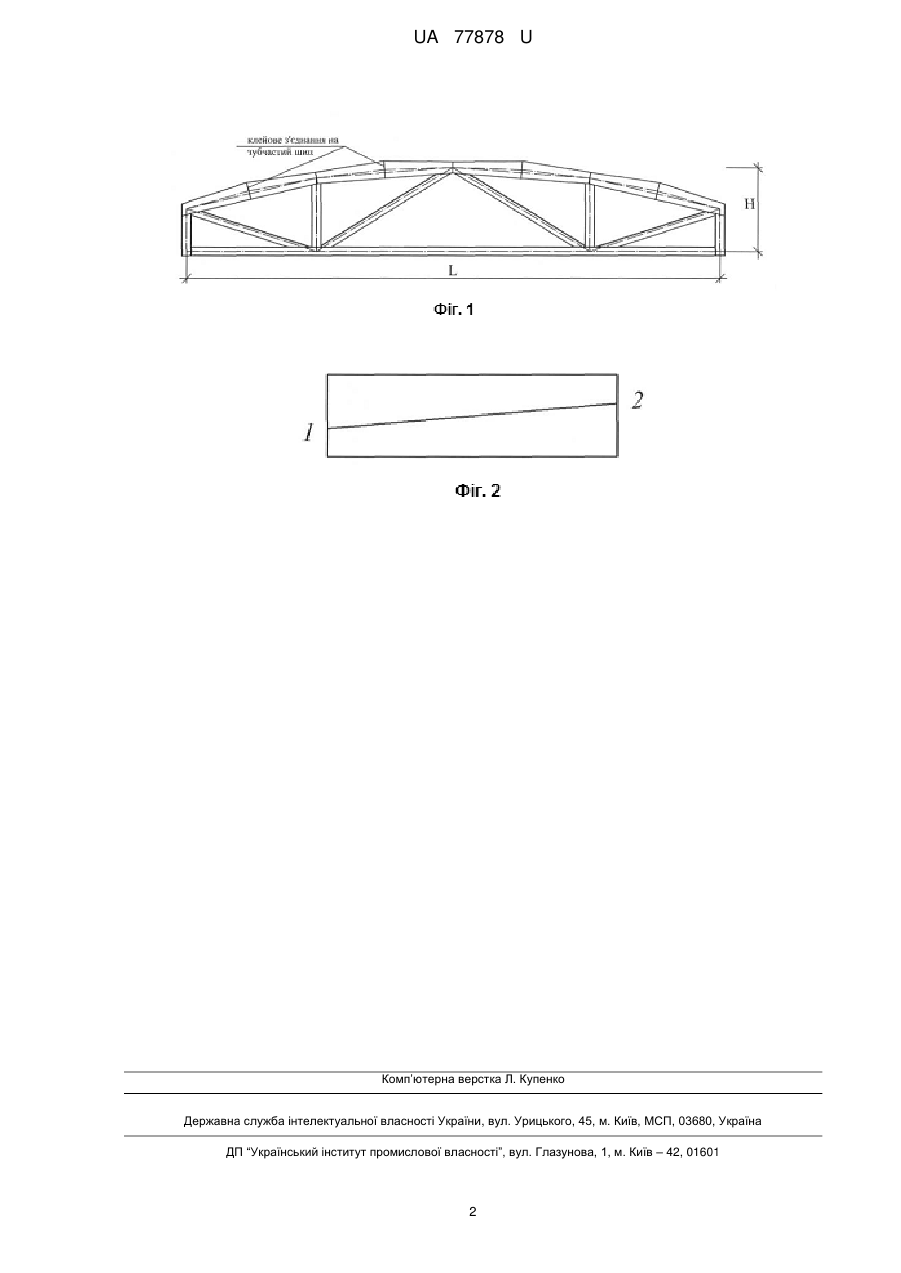

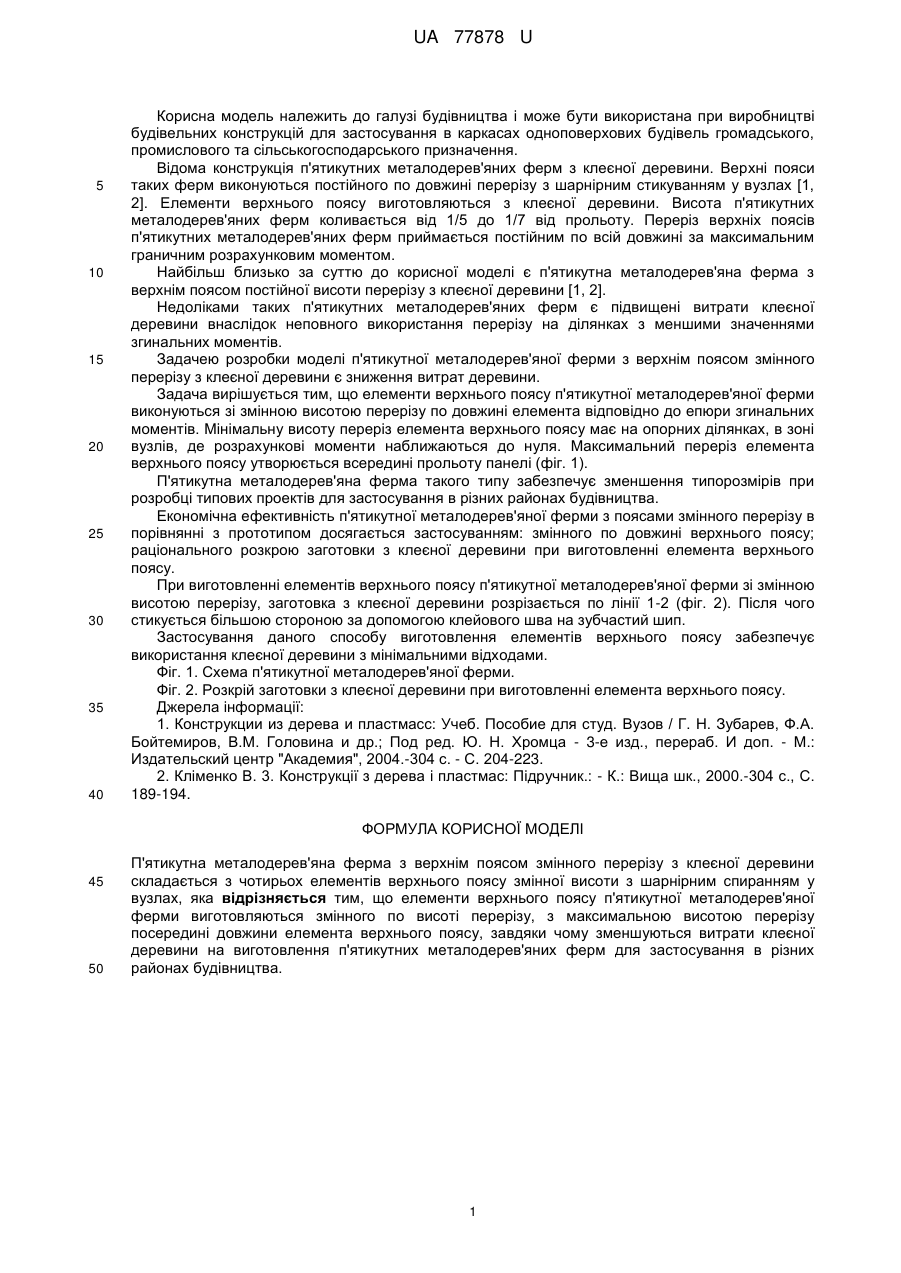

Реферат: П'ятикутна металодерев'яна ферма з верхнім поясом змінного перерізу з клеєної деревини складається з чотирьох елементів верхнього поясу змінної висоти з шарнірним спиранням у вузлах. Елементи верхнього поясу п'ятикутної металодерев'яної ферми виготовляються змінного по висоті перерізу, з максимальною висотою перерізу посередині довжини елемента верхнього поясу, завдяки чому зменшуються витрати клеєної деревини на виготовлення п'ятикутних металодерев'яних ферм для застосування в різних районах будівництва. UA 77878 U (12) UA 77878 U UA 77878 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва і може бути використана при виробництві будівельних конструкцій для застосування в каркасах одноповерхових будівель громадського, промислового та сільськогосподарського призначення. Відома конструкція п'ятикутних металодерев'яних ферм з клеєної деревини. Верхні пояси таких ферм виконуються постійного по довжині перерізу з шарнірним стикуванням у вузлах [1, 2]. Елементи верхнього поясу виготовляються з клеєної деревини. Висота п'ятикутних металодерев'яних ферм коливається від 1/5 до 1/7 від прольоту. Переріз верхніх поясів п'ятикутних металодерев'яних ферм приймається постійним по всій довжині за максимальним граничним розрахунковим моментом. Найбільш близько за суттю до корисної моделі є п'ятикутна металодерев'яна ферма з верхнім поясом постійної висоти перерізу з клеєної деревини [1, 2]. Недоліками таких п'ятикутних металодерев'яних ферм є підвищені витрати клеєної деревини внаслідок неповного використання перерізу на ділянках з меншими значеннями згинальних моментів. Задачею розробки моделі п'ятикутної металодерев'яної ферми з верхнім поясом змінного перерізу з клеєної деревини є зниження витрат деревини. Задача вирішується тим, що елементи верхнього поясу п'ятикутної металодерев'яної ферми виконуються зі змінною висотою перерізу по довжині елемента відповідно до епюри згинальних моментів. Мінімальну висоту переріз елемента верхнього поясу має на опорних ділянках, в зоні вузлів, де розрахункові моменти наближаються до нуля. Максимальний переріз елемента верхнього поясу утворюється всередині прольоту панелі (фіг. 1). П'ятикутна металодерев'яна ферма такого типу забезпечує зменшення типорозмірів при розробці типових проектів для застосування в різних районах будівництва. Економічна ефективність п'ятикутної металодерев'яної ферми з поясами змінного перерізу в порівнянні з прототипом досягається застосуванням: змінного по довжині верхнього поясу; раціонального розкрою заготовки з клеєної деревини при виготовленні елемента верхнього поясу. При виготовленні елементів верхнього поясу п'ятикутної металодерев'яної ферми зі змінною висотою перерізу, заготовка з клеєної деревини розрізається по лінії 1-2 (фіг. 2). Після чого стикується більшою стороною за допомогою клейового шва на зубчастий шип. Застосування даного способу виготовлення елементів верхнього поясу забезпечує використання клеєної деревини з мінімальними відходами. Фіг. 1. Схема п'ятикутної металодерев'яної ферми. Фіг. 2. Розкрій заготовки з клеєної деревини при виготовленні елемента верхнього поясу. Джерела інформації: 1. Конструкции из дерева и пластмасс: Учеб. Пособие для студ. Вузов / Г. Н. Зубарев, Ф.А. Бойтемиров, В.М. Головина и др.; Под ред. Ю. Н. Хромца - 3-е изд., перераб. И доп. - М.: Издательский центр "Академия", 2004.-304 с. - С. 204-223. 2. Кліменко В. 3. Конструкції з дерева і пластмас: Підручник.: - К.: Вища шк., 2000.-304 с., С. 189-194. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 П'ятикутна металодерев'яна ферма з верхнім поясом змінного перерізу з клеєної деревини складається з чотирьох елементів верхнього поясу змінної висоти з шарнірним спиранням у вузлах, яка відрізняється тим, що елементи верхнього поясу п'ятикутної металодерев'яної ферми виготовляються змінного по висоті перерізу, з максимальною висотою перерізу посередині довжини елемента верхнього поясу, завдяки чому зменшуються витрати клеєної деревини на виготовлення п'ятикутних металодерев'яних ферм для застосування в різних районах будівництва. 1 UA 77878 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
