Портативний пристрій для в’язання хірургічних вузлів

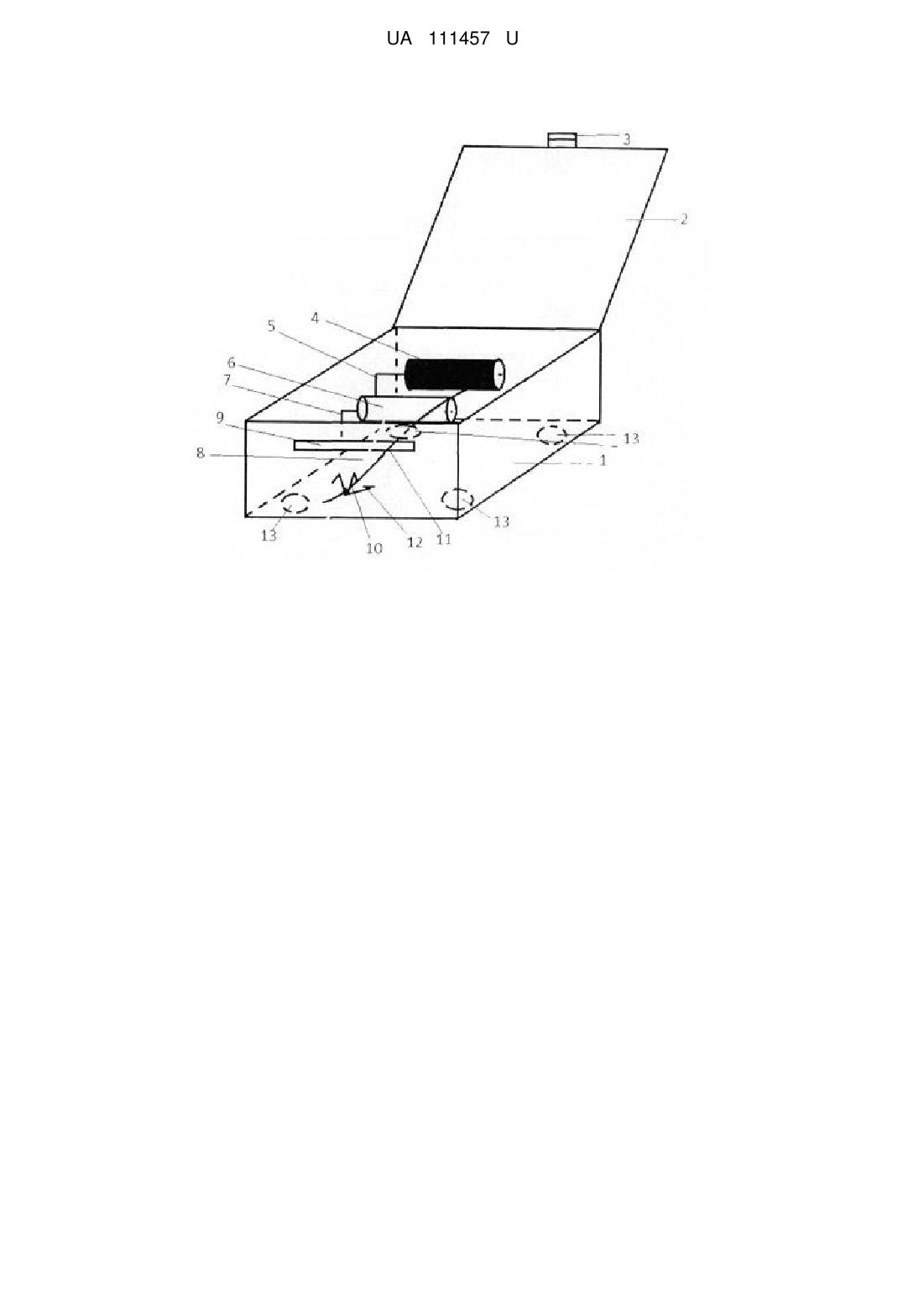

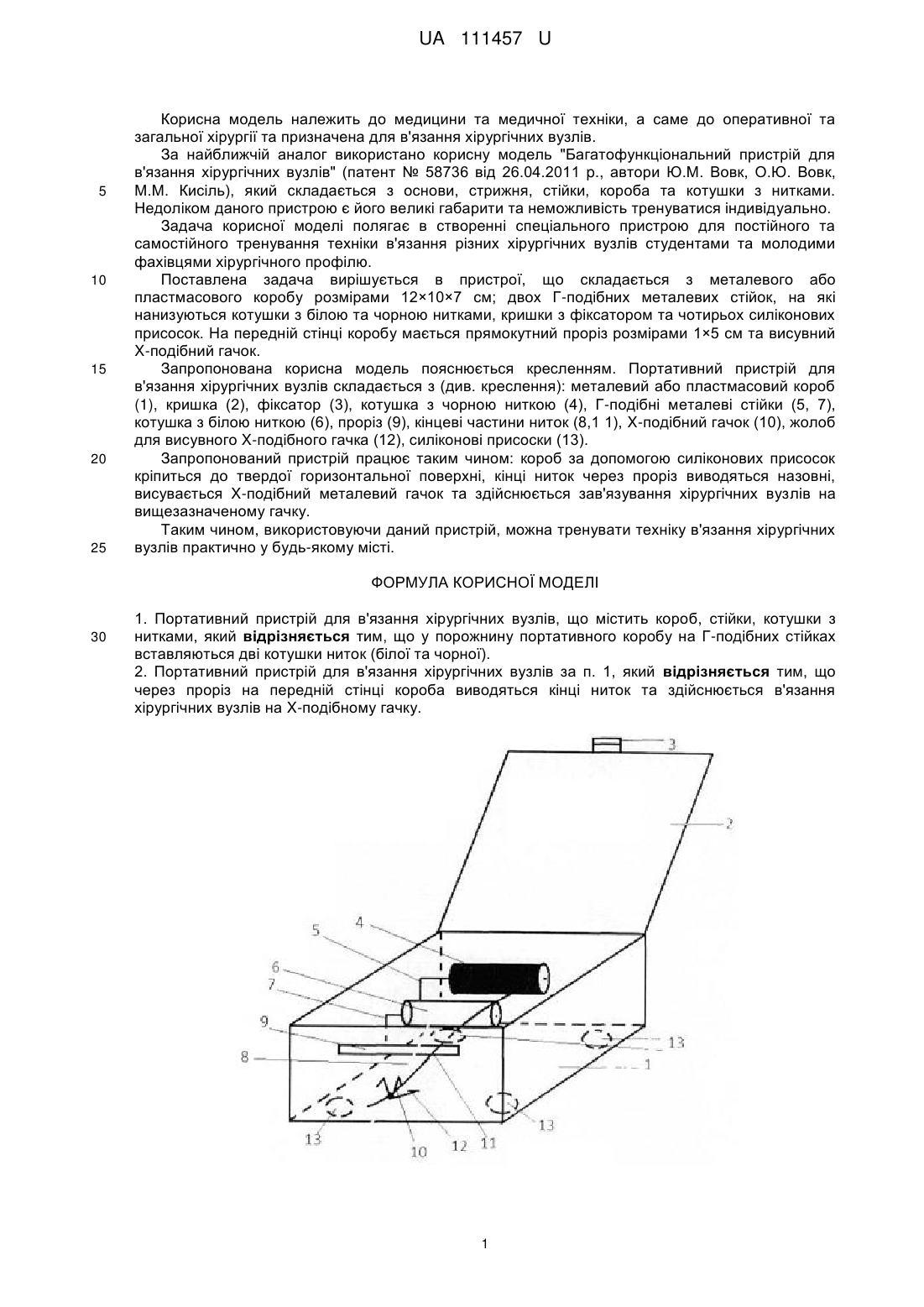

Реферат: Портативний пристрій для в'язання хірургічних вузлів містить короб, стійки, котушки з нитками. У порожнину портативного коробу на Г-подібних стійках вставляються дві котушки ниток (білої та чорної). UA 111457 U (12) UA 111457 U UA 111457 U 5 10 15 20 25 Корисна модель належить до медицини та медичної техніки, а саме до оперативної та загальної хірургії та призначена для в'язання хірургічних вузлів. За найближчій аналог використано корисну модель "Багатофункціональний пристрій для в'язання хірургічних вузлів" (патент № 58736 від 26.04.2011 p., автори Ю.М. Вовк, О.Ю. Вовк, М.М. Кисіль), який складається з основи, стрижня, стійки, короба та котушки з нитками. Недоліком даного пристрою є його великі габарити та неможливість тренуватися індивідуально. Задача корисної моделі полягає в створенні спеціального пристрою для постійного та самостійного тренування техніки в'язання різних хірургічних вузлів студентами та молодими фахівцями хірургічного профілю. Поставлена задача вирішується в пристрої, що складається з металевого або пластмасового коробу розмірами 12×10×7 см; двох Г-подібних металевих стійок, на які нанизуються котушки з білою та чорною нитками, кришки з фіксатором та чотирьох силіконових присосок. На передній стінці коробу мається прямокутний проріз розмірами 1×5 см та висувний X-подібний гачок. Запропонована корисна модель пояснюється кресленням. Портативний пристрій для в'язання хірургічних вузлів складається з (див. креслення): металевий або пластмасовий короб (1), кришка (2), фіксатор (3), котушка з чорною ниткою (4), Г-подібні металеві стійки (5, 7), котушка з білою ниткою (6), проріз (9), кінцеві частини ниток (8,1 1), X-подібний гачок (10), жолоб для висувного X-подібного гачка (12), силіконові присоски (13). Запропонований пристрій працює таким чином: короб за допомогою силіконових присосок кріпиться до твердої горизонтальної поверхні, кінці ниток через проріз виводяться назовні, висувається X-подібний металевий гачок та здійснюється зав'язування хірургічних вузлів на вищезазначеному гачку. Таким чином, використовуючи даний пристрій, можна тренувати техніку в'язання хірургічних вузлів практично у будь-якому місті. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 1. Портативний пристрій для в'язання хірургічних вузлів, що містить короб, стійки, котушки з нитками, який відрізняється тим, що у порожнину портативного коробу на Г-подібних стійках вставляються дві котушки ниток (білої та чорної). 2. Портативний пристрій для в'язання хірургічних вузлів за п. 1, який відрізняється тим, що через проріз на передній стінці короба виводяться кінці ниток та здійснюється в'язання хірургічних вузлів на X-подібному гачку. 1 UA 111457 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
