Електричний засіб живлення

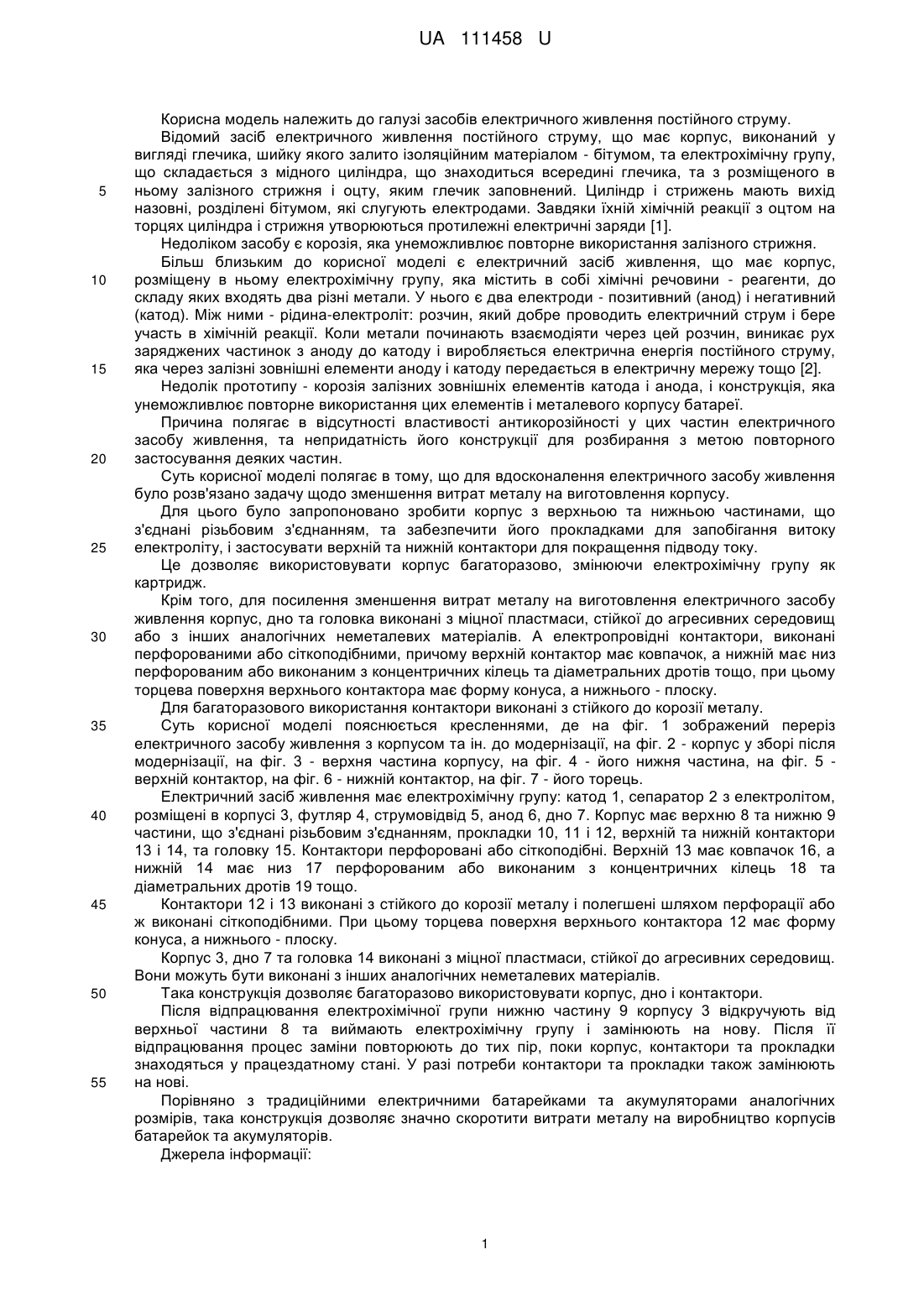

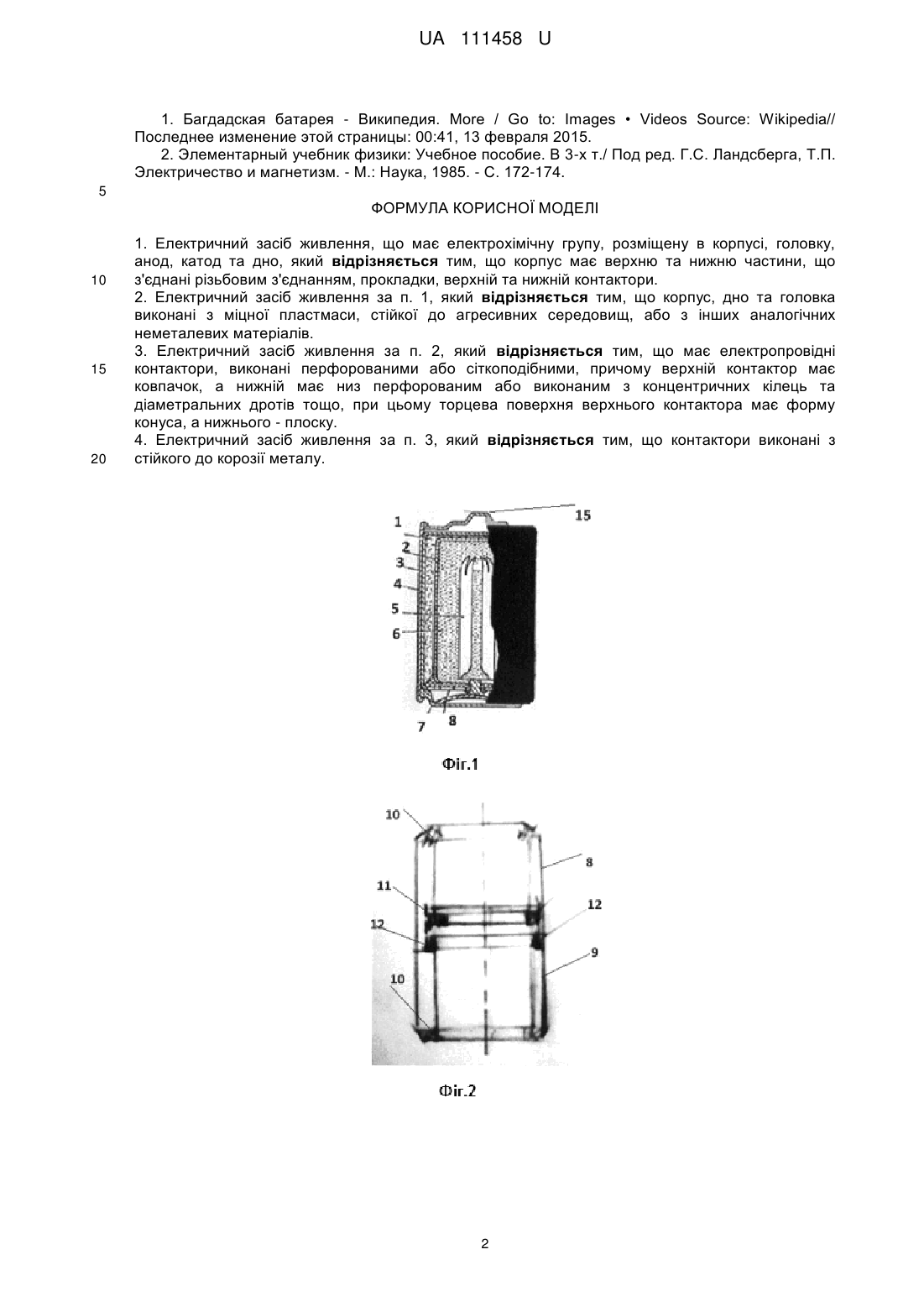

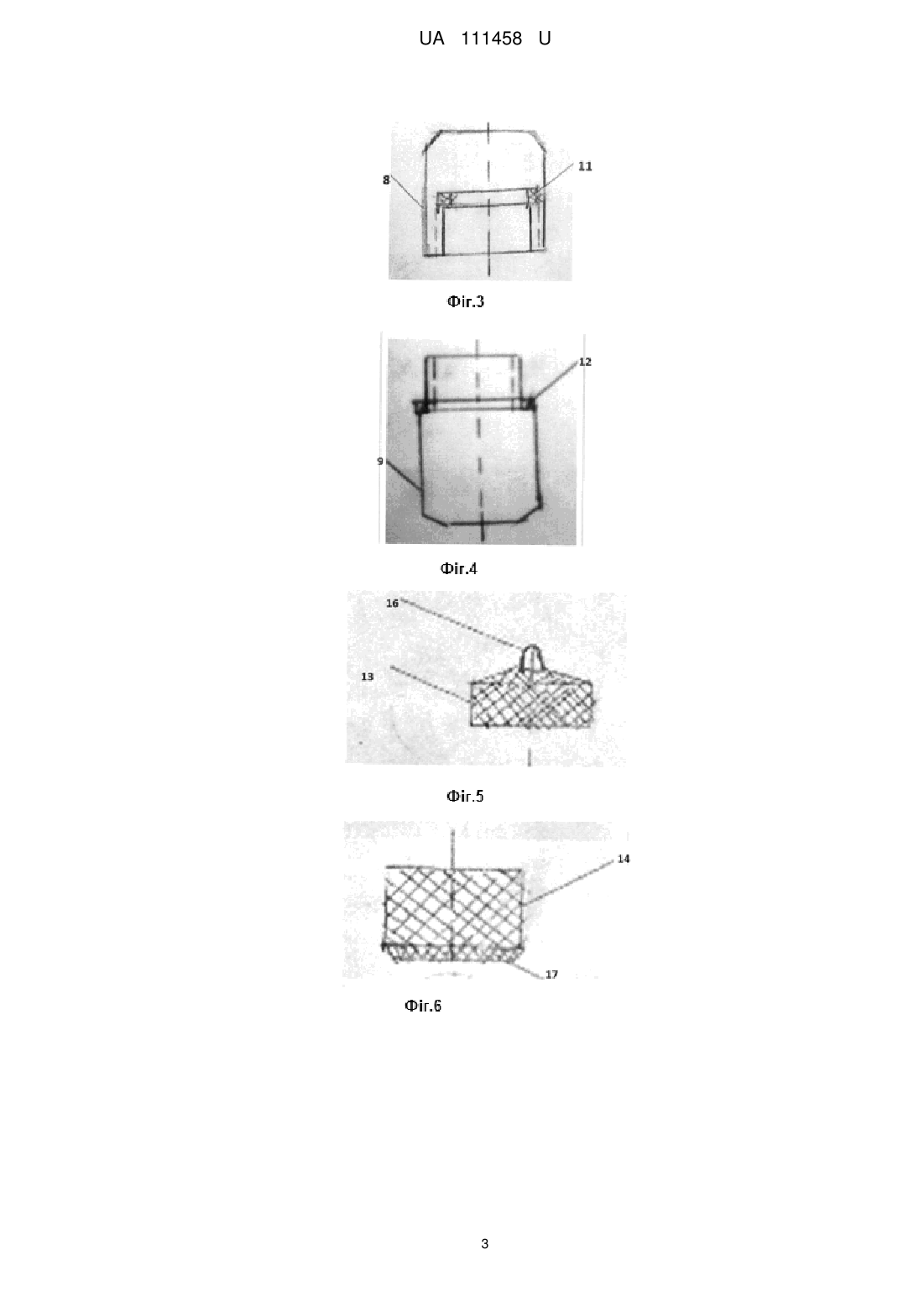

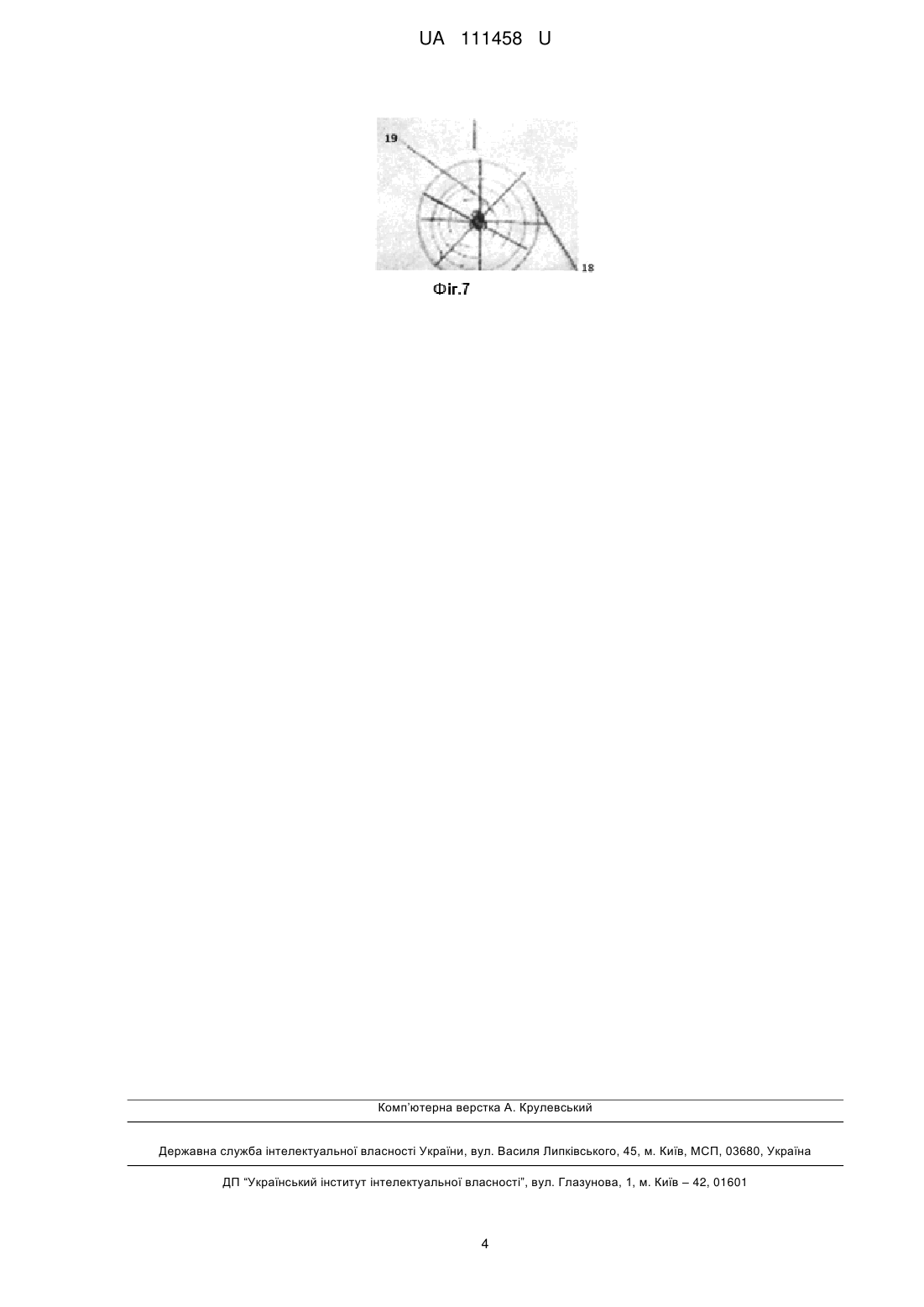

Реферат: Електричний засіб живлення має електрохімічну групу, розміщену в корпусі, головку, анод, катод та дно. Крім цього, корпус має верхню та нижню частини, що з'єднані різьбовим з'єднанням, прокладки, верхній та нижній контактори. UA 111458 U (12) UA 111458 U UA 111458 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі засобів електричного живлення постійного струму. Відомий засіб електричного живлення постійного струму, що має корпус, виконаний у вигляді глечика, шийку якого залито ізоляційним матеріалом - бітумом, та електрохімічну групу, що складається з мідного циліндра, що знаходиться всередині глечика, та з розміщеного в ньому залізного стрижня і оцту, яким глечик заповнений. Циліндр і стрижень мають вихід назовні, розділені бітумом, які слугують електродами. Завдяки їхній хімічній реакції з оцтом на торцях циліндра і стрижня утворюються протилежні електричні заряди [1]. Недоліком засобу є корозія, яка унеможливлює повторне використання залізного стрижня. Більш близьким до корисної моделі є електричний засіб живлення, що має корпус, розміщену в ньому електрохімічну групу, яка містить в собі хімічні речовини - реагенти, до складу яких входять два різні метали. У нього є два електроди - позитивний (анод) і негативний (катод). Між ними - рідина-електроліт: розчин, який добре проводить електричний струм і бере участь в хімічній реакції. Коли метали починають взаємодіяти через цей розчин, виникає рух заряджених частинок з аноду до катоду і виробляється електрична енергія постійного струму, яка через залізні зовнішні елементи аноду і катоду передається в електричну мережу тощо [2]. Недолік прототипу - корозія залізних зовнішніх елементів катода і анода, і конструкція, яка унеможливлює повторне використання цих елементів і металевого корпусу батареї. Причина полягає в відсутності властивості антикорозійності у цих частин електричного засобу живлення, та непридатність його конструкції для розбирання з метою повторного застосування деяких частин. Суть корисної моделі полягає в тому, що для вдосконалення електричного засобу живлення було розв'язано задачу щодо зменшення витрат металу на виготовлення корпусу. Для цього було запропоновано зробити корпус з верхньою та нижньою частинами, що з'єднані різьбовим з'єднанням, та забезпечити його прокладками для запобігання витоку електроліту, і застосувати верхній та нижній контактори для покращення підводу току. Це дозволяє використовувати корпус багаторазово, змінюючи електрохімічну групу як картридж. Крім того, для посилення зменшення витрат металу на виготовлення електричного засобу живлення корпус, дно та головка виконані з міцної пластмаси, стійкої до агресивних середовищ або з інших аналогічних неметалевих матеріалів. А електропровідні контактори, виконані перфорованими або сіткоподібними, причому верхній контактор має ковпачок, а нижній має низ перфорованим або виконаним з концентричних кілець та діаметральних дротів тощо, при цьому торцева поверхня верхнього контактора має форму конуса, а нижнього - плоску. Для багаторазового використання контактори виконані з стійкого до корозії металу. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений переріз електричного засобу живлення з корпусом та ін. до модернізації, на фіг. 2 - корпус у зборі після модернізації, на фіг. 3 - верхня частина корпусу, на фіг. 4 - його нижня частина, на фіг. 5 верхній контактор, на фіг. 6 - нижній контактор, на фіг. 7 - його торець. Електричний засіб живлення має електрохімічну групу: катод 1, сепаратор 2 з електролітом, розміщені в корпусі 3, футляр 4, струмовідвід 5, анод 6, дно 7. Корпус має верхню 8 та нижню 9 частини, що з'єднані різьбовим з'єднанням, прокладки 10, 11 і 12, верхній та нижній контактори 13 і 14, та головку 15. Контактори перфоровані або сіткоподібні. Верхній 13 має ковпачок 16, а нижній 14 має низ 17 перфорованим або виконаним з концентричних кілець 18 та діаметральних дротів 19 тощо. Контактори 12 і 13 виконані з стійкого до корозії металу і полегшені шляхом перфорації або ж виконані сіткоподібними. При цьому торцева поверхня верхнього контактора 12 має форму конуса, а нижнього - плоску. Корпус 3, дно 7 та головка 14 виконані з міцної пластмаси, стійкої до агресивних середовищ. Вони можуть бути виконані з інших аналогічних неметалевих матеріалів. Така конструкція дозволяє багаторазово використовувати корпус, дно і контактори. Після відпрацювання електрохімічної групи нижню частину 9 корпусу 3 відкручують від верхньої частини 8 та виймають електрохімічну групу і замінюють на нову. Після її відпрацювання процес заміни повторюють до тих пір, поки корпус, контактори та прокладки знаходяться у працездатному стані. У разі потреби контактори та прокладки також замінюють на нові. Порівняно з традиційними електричними батарейками та акумуляторами аналогічних розмірів, така конструкція дозволяє значно скоротити витрати металу на виробництво корпусів батарейок та акумуляторів. Джерела інформації: 1 UA 111458 U 1. Багдадская батарея - Википедия. More / Go to: Images • Videos Source: Wikipedia// Последнее изменение этой страницы: 00:41, 13 февраля 2015. 2. Элементарный учебник физики: Учебное пособие. В 3-х т./ Под ред. Г.С. Ландсберга, Т.П. Электричество и магнетизм. - М.: Наука, 1985. - С. 172-174. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Електричний засіб живлення, що має електрохімічну групу, розміщену в корпусі, головку, анод, катод та дно, який відрізняється тим, що корпус має верхню та нижню частини, що з'єднані різьбовим з'єднанням, прокладки, верхній та нижній контактори. 2. Електричний засіб живлення за п. 1, який відрізняється тим, що корпус, дно та головка виконані з міцної пластмаси, стійкої до агресивних середовищ, або з інших аналогічних неметалевих матеріалів. 3. Електричний засіб живлення за п. 2, який відрізняється тим, що має електропровідні контактори, виконані перфорованими або сіткоподібними, причому верхній контактор має ковпачок, а нижній має низ перфорованим або виконаним з концентричних кілець та діаметральних дротів тощо, при цьому торцева поверхня верхнього контактора має форму конуса, а нижнього - плоску. 4. Електричний засіб живлення за п. 3, який відрізняється тим, що контактори виконані з стійкого до корозії металу. 2 UA 111458 U 3 UA 111458 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
