Пристрій для вимірювання кута конвергенції апроксимальних поверхонь зуба

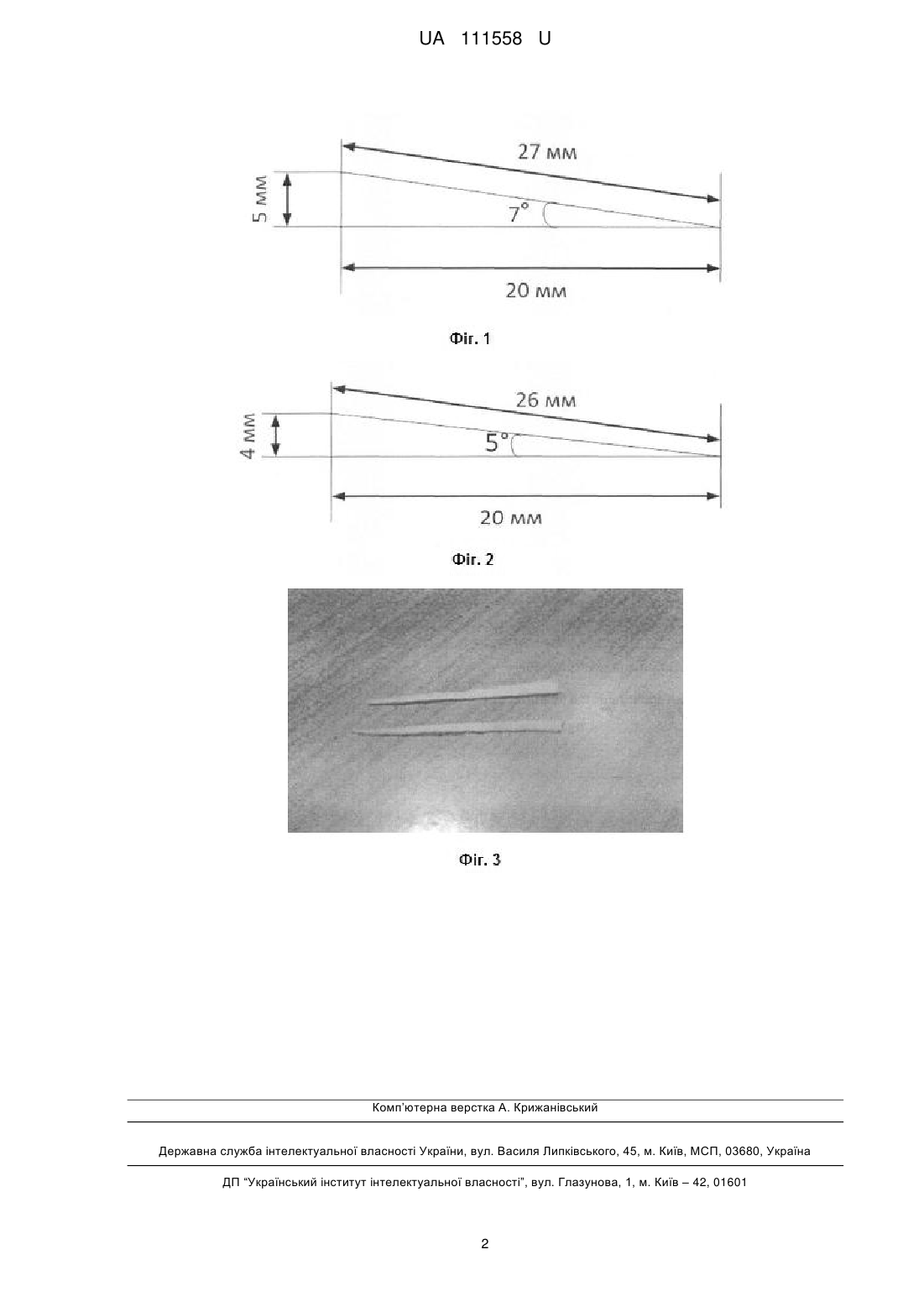

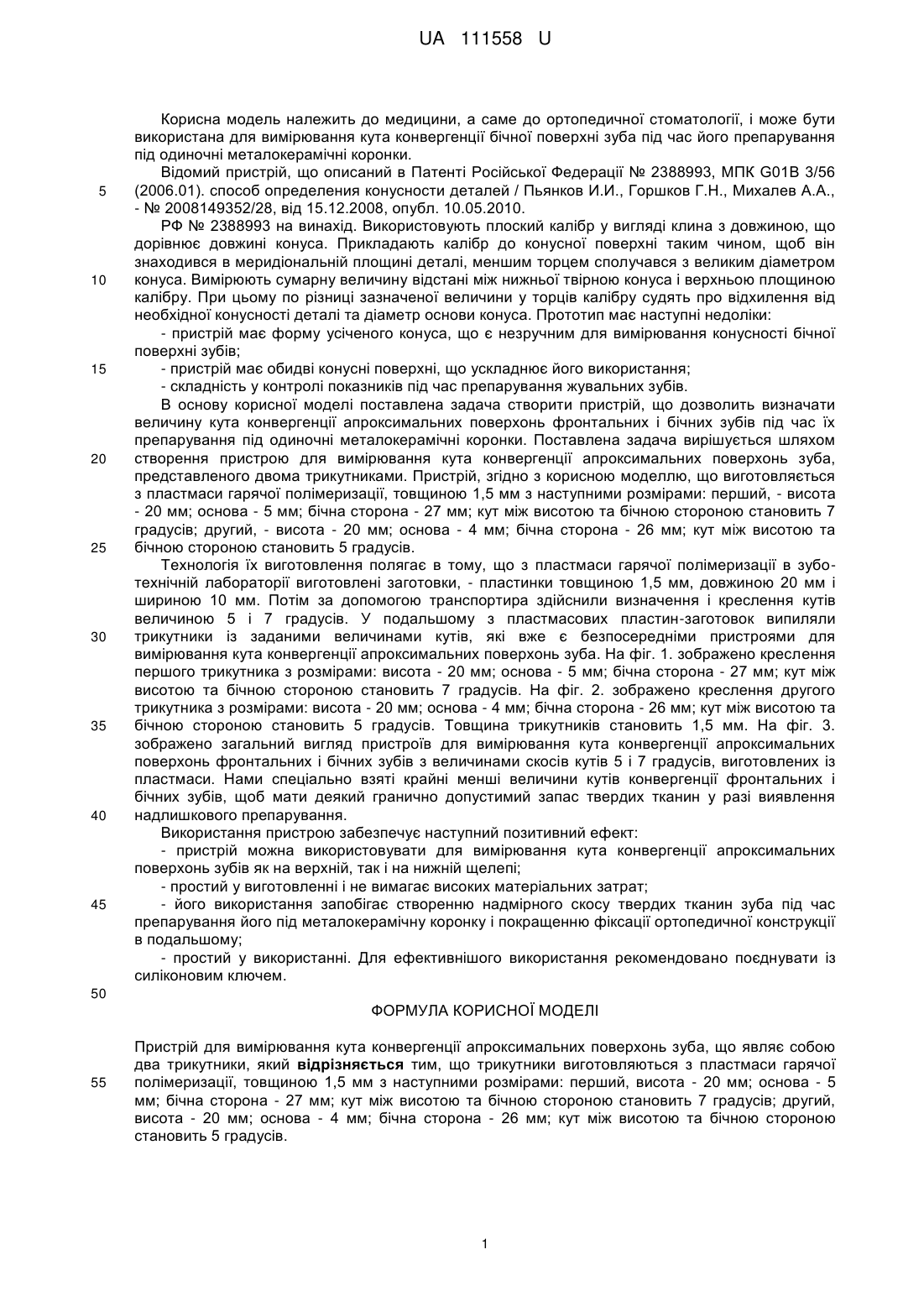

Реферат: Пристрій для вимірювання кута конвергенції апроксимальних поверхонь зуба являє собою два трикутники, які виготовляються з пластмаси гарячої полімеризації, товщиною 1,5 мм з наступними розмірами: перший, висота - 20 мм; основа - 5 мм; бічна сторона - 27 мм; кут між висотою та бічною стороною становить 7 градусів; другий, висота - 20 мм; основа - 4 мм; бічна сторона - 26 мм; кут між висотою та бічною стороною становить 5 градусів. UA 111558 U (54) ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ КУТА КОНВЕРГЕНЦІЇ АПРОКСИМАЛЬНИХ ПОВЕРХОНЬ ЗУБА UA 111558 U UA 111558 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до ортопедичної стоматології, і може бути використана для вимірювання кута конвергенції бічної поверхні зуба під час його препарування під одиночні металокерамічні коронки. Відомий пристрій, що описаний в Патенті Російської Федерації № 2388993, МПК G01B 3/56 (2006.01). способ определения конусности деталей / Пьянков И.И., Горшков Г.Н., Михалев А.А., - № 2008149352/28, від 15.12.2008, опубл. 10.05.2010. РФ № 2388993 на винахід. Використовують плоский калібр у вигляді клина з довжиною, що дорівнює довжині конуса. Прикладають калібр до конусної поверхні таким чином, щоб він знаходився в меридіональній площині деталі, меншим торцем сполучався з великим діаметром конуса. Вимірюють сумарну величину відстані між нижньої твірною конуса і верхньою площиною калібру. При цьому по різниці зазначеної величини у торців калібру судять про відхилення від необхідної конусності деталі та діаметр основи конуса. Прототип має наступні недоліки: - пристрій має форму усіченого конуса, що є незручним для вимірювання конусності бічної поверхні зубів; - пристрій має обидві конусні поверхні, що ускладнює його використання; - складність у контролі показників під час препарування жувальних зубів. В основу корисної моделі поставлена задача створити пристрій, що дозволить визначати величину кута конвергенції апроксимальних поверхонь фронтальних і бічних зубів під час їх препарування під одиночні металокерамічні коронки. Поставлена задача вирішується шляхом створення пристрою для вимірювання кута конвергенції апроксимальних поверхонь зуба, представленого двома трикутниками. Пристрій, згідно з корисною моделлю, що виготовляється з пластмаси гарячої полімеризації, товщиною 1,5 мм з наступними розмірами: перший, - висота - 20 мм; основа - 5 мм; бічна сторона - 27 мм; кут між висотою та бічною стороною становить 7 градусів; другий, - висота - 20 мм; основа - 4 мм; бічна сторона - 26 мм; кут між висотою та бічною стороною становить 5 градусів. Технологія їх виготовлення полягає в тому, що з пластмаси гарячої полімеризації в зуботехнічній лабораторії виготовлені заготовки, - пластинки товщиною 1,5 мм, довжиною 20 мм і шириною 10 мм. Потім за допомогою транспортира здійснили визначення і креслення кутів величиною 5 і 7 градусів. У подальшому з пластмасових пластин-заготовок випиляли трикутники із заданими величинами кутів, які вже є безпосередніми пристроями для вимірювання кута конвергенції апроксимальних поверхонь зуба. На фіг. 1. зображено креслення першого трикутника з розмірами: висота - 20 мм; основа - 5 мм; бічна сторона - 27 мм; кут між висотою та бічною стороною становить 7 градусів. На фіг. 2. зображено креслення другого трикутника з розмірами: висота - 20 мм; основа - 4 мм; бічна сторона - 26 мм; кут між висотою та бічною стороною становить 5 градусів. Товщина трикутників становить 1,5 мм. На фіг. 3. зображено загальний вигляд пристроїв для вимірювання кута конвергенції апроксимальних поверхонь фронтальних і бічних зубів з величинами скосів кутів 5 і 7 градусів, виготовлених із пластмаси. Нами спеціально взяті крайні менші величини кутів конвергенції фронтальних і бічних зубів, щоб мати деякий гранично допустимий запас твердих тканин у разі виявлення надлишкового препарування. Використання пристрою забезпечує наступний позитивний ефект: - пристрій можна використовувати для вимірювання кута конвергенції апроксимальних поверхонь зубів як на верхній, так і на нижній щелепі; - простий у виготовленні і не вимагає високих матеріальних затрат; - його використання запобігає створенню надмірного скосу твердих тканин зуба під час препарування його під металокерамічну коронку і покращенню фіксації ортопедичної конструкції в подальшому; - простий у використанні. Для ефективнішого використання рекомендовано поєднувати із силіконовим ключем. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для вимірювання кута конвергенції апроксимальних поверхонь зуба, що являє собою два трикутники, який відрізняється тим, що трикутники виготовляються з пластмаси гарячої полімеризації, товщиною 1,5 мм з наступними розмірами: перший, висота - 20 мм; основа - 5 мм; бічна сторона - 27 мм; кут між висотою та бічною стороною становить 7 градусів; другий, висота - 20 мм; основа - 4 мм; бічна сторона - 26 мм; кут між висотою та бічною стороною становить 5 градусів. 1 UA 111558 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
