Пристрій вимірювання кута вибігу ротора синхронних машин
Формула / Реферат
Пристрій вимірювання кута вибігу ротора синхронних машин, що вимірює кут між віссю магнітних полюсів ротора та віссю обертового магнітного поля статора і складається з датчиків та електронної схеми вимірювання, який відрізняється тим, що як датчики використані два датчика Холла, що мають загальні кола живлення та розташовані в просторі робочого зазору синхронної машини між статором та ротором під кутом

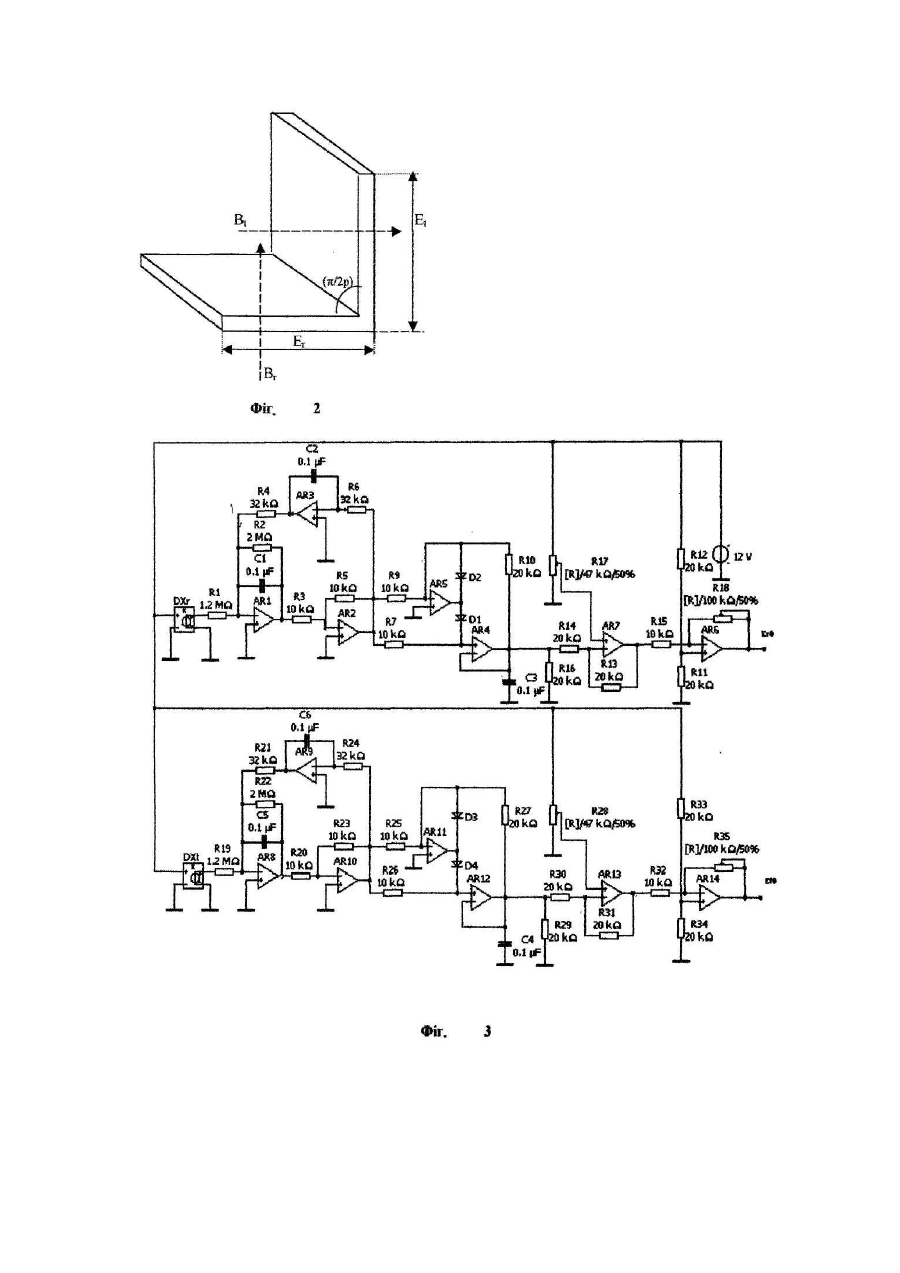

радіан один до одного, де p - кількість пар полюсів ротора синхронної машини, причому один з них розташований таким чином, щоб вимірювати радіальну складову Br вектора індукції результуючого магнітного поля в просторі робочого зазору синхронної машини, направлену по радіусу від центра ротора до статора, а другий - тангенціальну складову Bt вектора індукції результуючого магнітного поля в просторі робочого зазору синхронної машини, пропорційну активній складовій навантаження синхронної машини, а до складу електронної схеми вимірювання входять два активні селективні фільтри зі смугою пропускання, що відповідає діапазону частот 45-55 Гц при промисловій частоті 50 Гц, та 55-65 Гц при промисловій частоті 60 Гц, два активні випрямлячі та два активні підсилювачі сигналів, в яких встановлені змінні опори для регулювання їх нульового виходу та чутливості, причому одна сукупність конструктивних елементів “датчик Холла - активний селективний фільтр - активний випрямляч - активний підсилювач” утворюють канал вимірювання радіальної складової вектора основної гармоніки індукції результуючого магнітного поля в просторі робочого зазору синхронної машини, який має вихідний сигнал Er0, а друга сукупність конструктивних елементів “датчик Холла - активний селективний фільтр - активний випрямляч - активний підсилювач” утворюють канал вимірювання тангенціальної складової вектора основної гармоніки індукції результуючого магнітного поля в просторі робочого зазору синхронної машини, який має вихідний сигнал Et0, а кут вибігу ротора синхронної машини

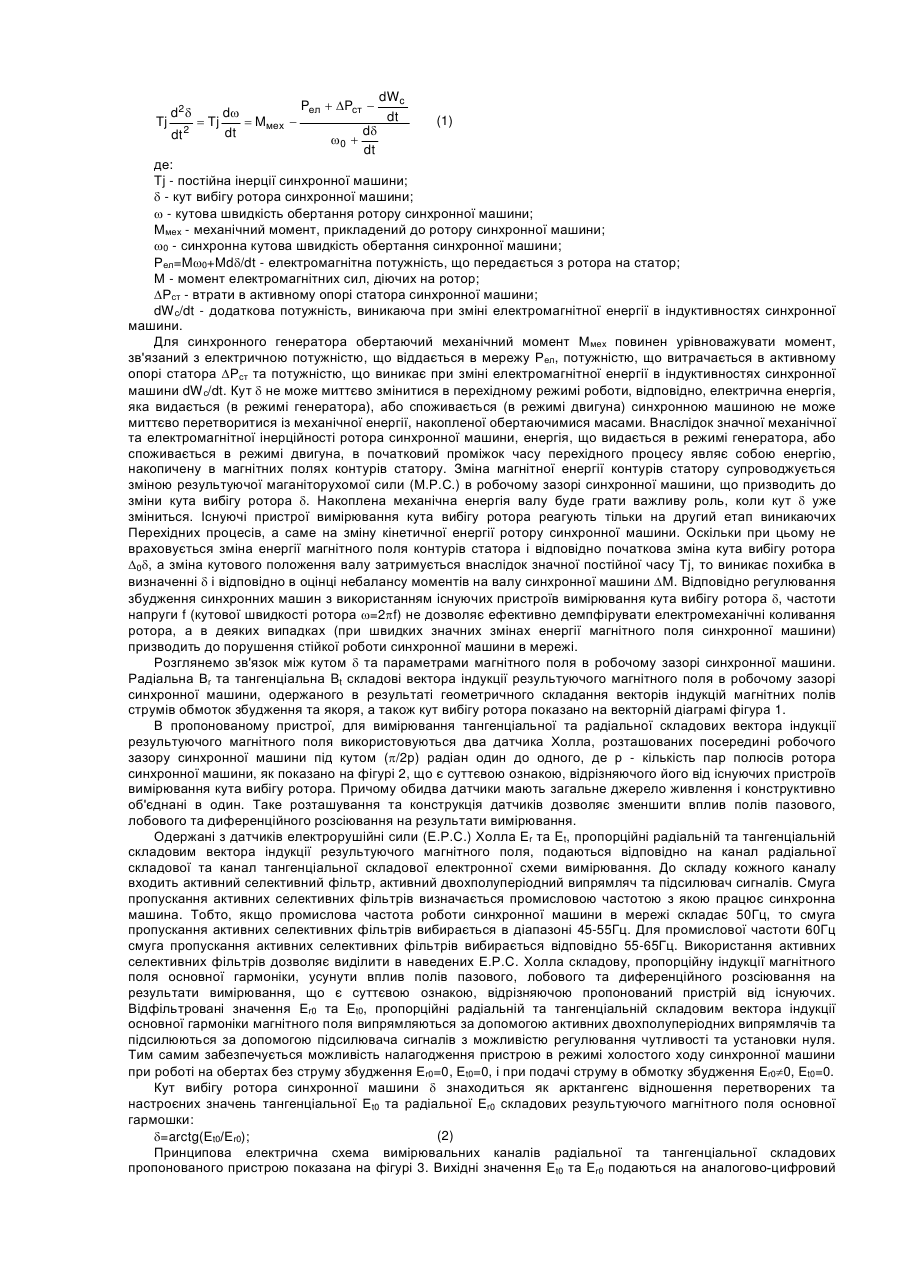

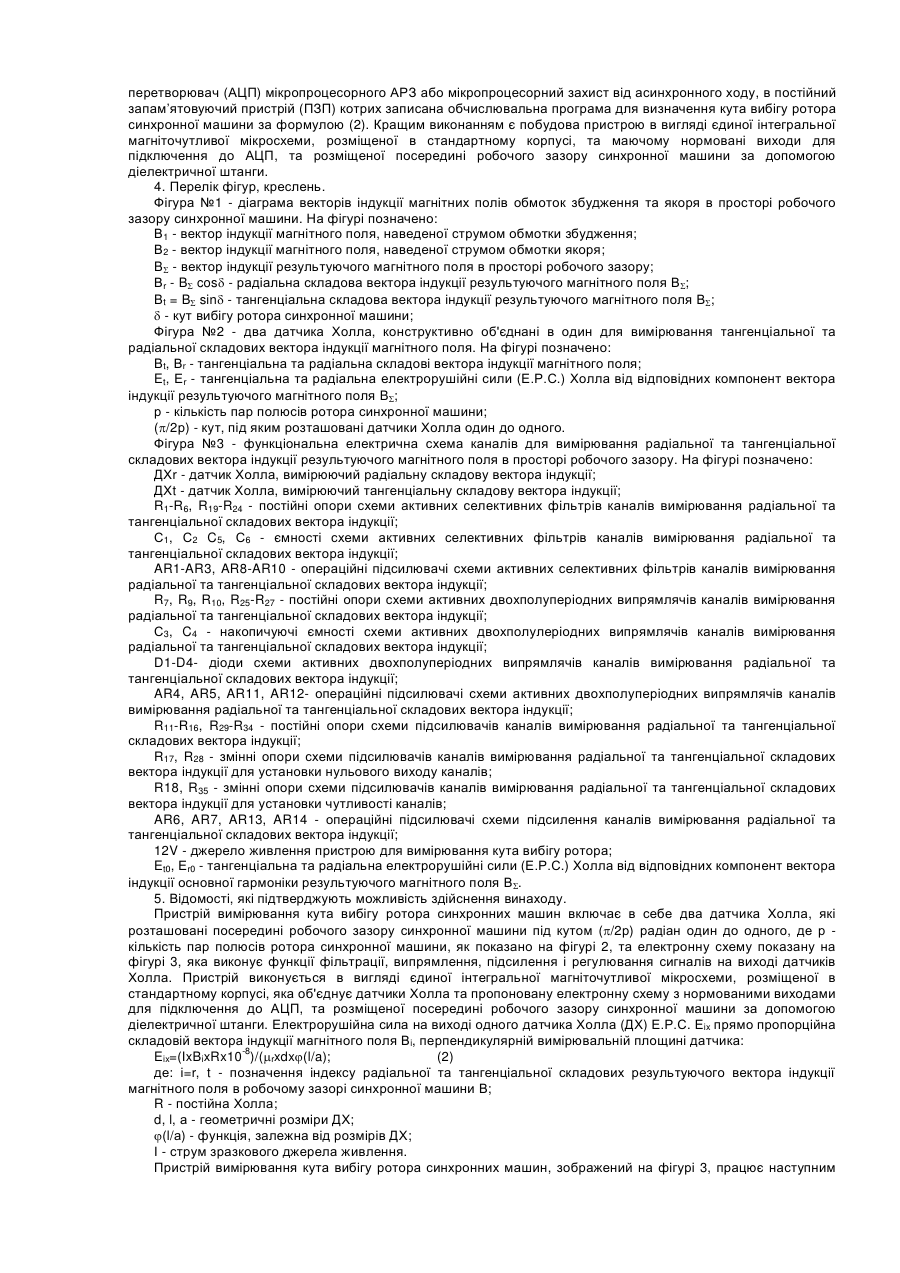

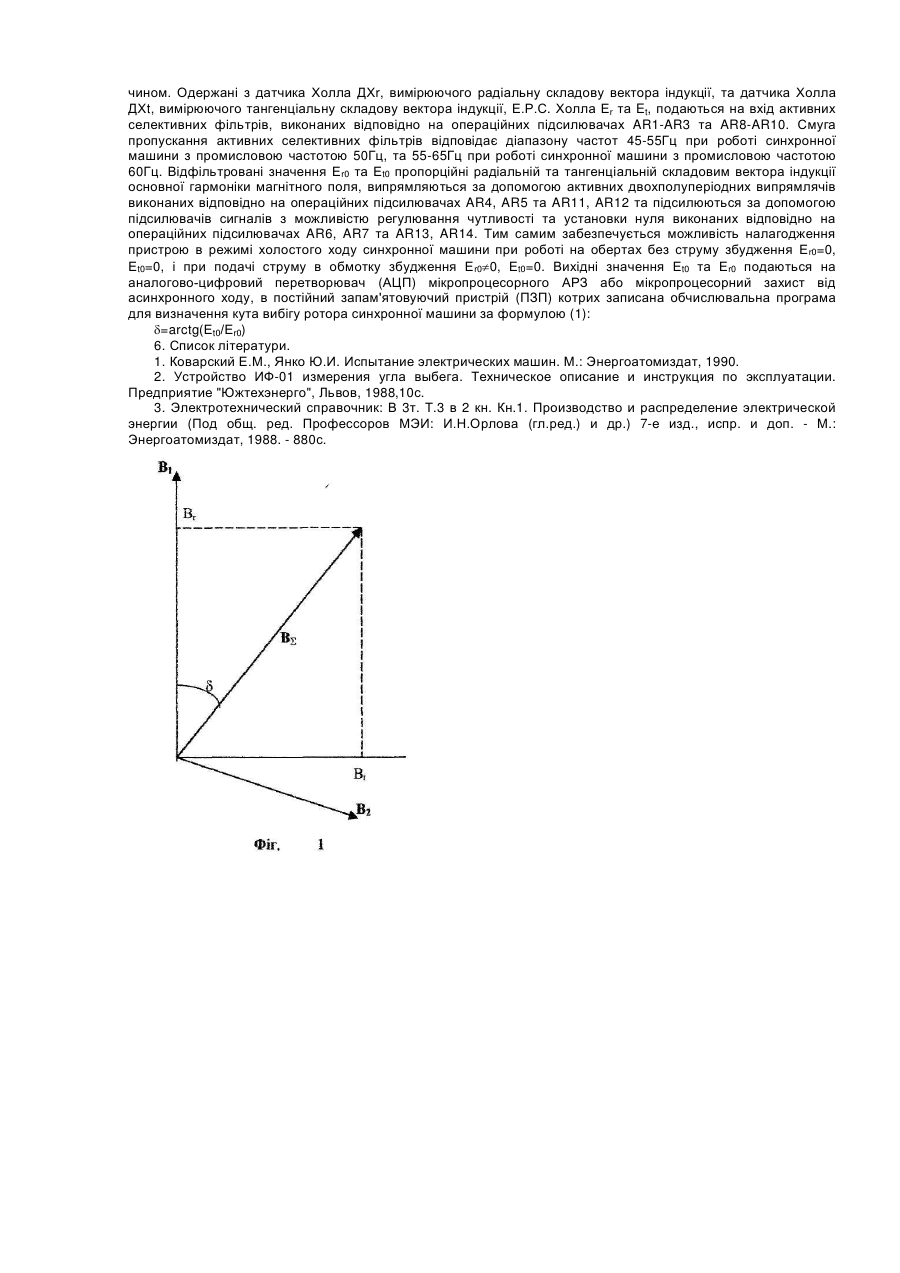

, розрахований мікропроцесорним приладом, на який за допомогою аналогово-цифрового перетворювача подані сигнали Er0 та Et0, в постійний запам’ятовуючий пристрій якого занесено алгоритм розрахування кута вибігу ротора синхронної машини як арктангенса відношення сигналу Et0 до сигналу Er0 :
Додаткова інформація
Назва патенту англійськоюDevice for measuring the power angle of a synchronous electric machine
Автори англійськоюAhamalov Oleh Mykolaiovych
Назва патенту російськоюУстройство для измерения угла выбега ротора синхронной электрической машины
Автори російськоюАгамалов Олег Николаевич
МПК / Мітки
МПК: H02P 9/10
Мітки: машин, кута, ротора, синхронних, пристрій, вибігу, вимірювання
