Опалювально-варильна піч

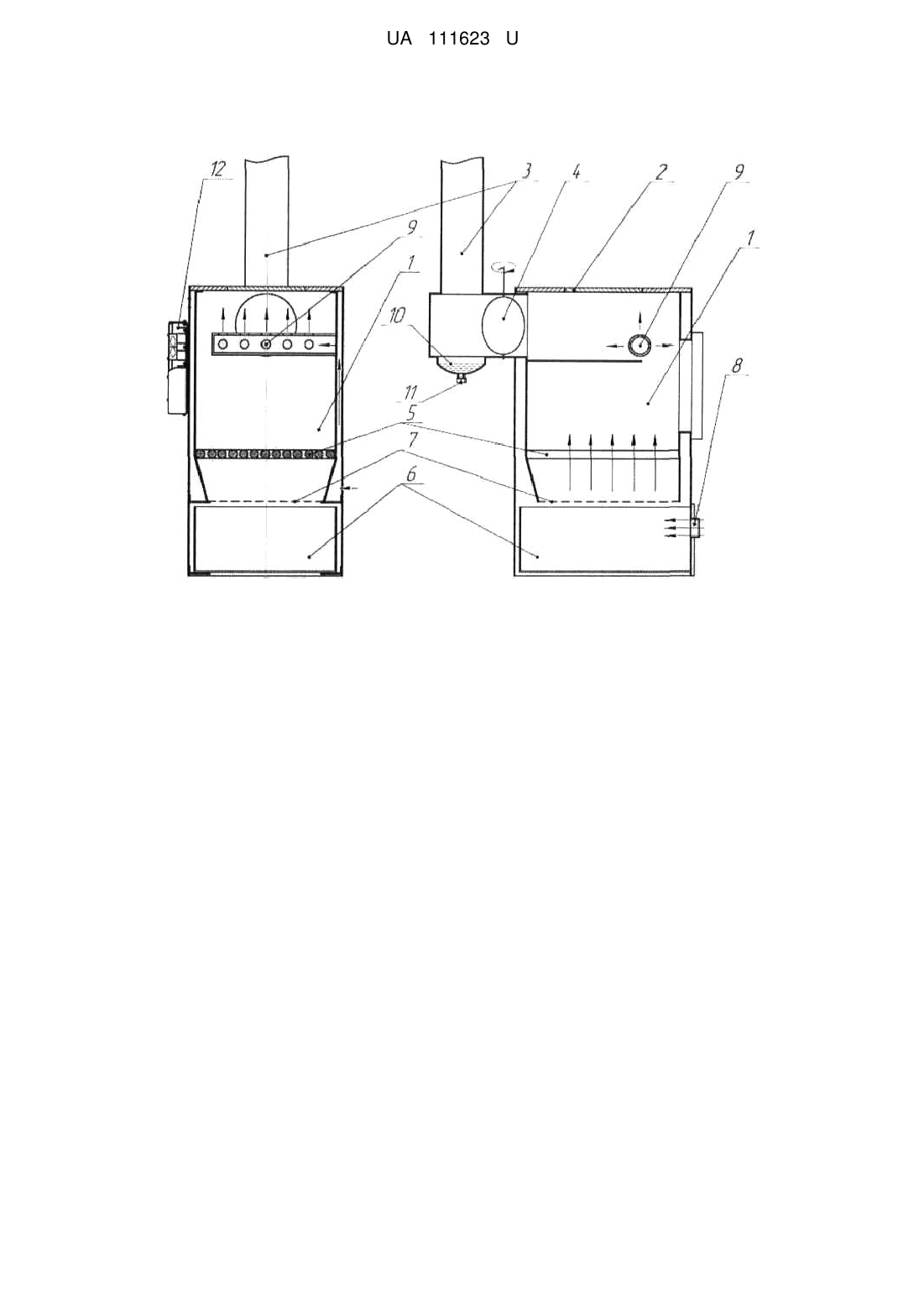

Реферат: Опалювально-варильна піч складається з топкової камери, варильної поверхні, димоходу, колосникової решітки, висувного зольного ящика та термоелектричного генератора. Додатково оснащена решіткою із жаростійкого матеріалу, яка встановлена між колосниковою решіткою та висувним зольним ящиком, трубою з отворами для подавання вторинного повітря, яка вмонтована у верхній частині топкової камери, та ємністю для збору конденсату, розміщену у нижній частині димової труби. UA 111623 U (12) UA 111623 U UA 111623 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до теплоенергетики та може використовуватись для нагрівання 2 приміщень площею до 80 м , приготування і підігріву їжі та одночасного одержання при цьому електричної енергії. Відома опалювально-варильна піч [Отопительно-варочная печь, патент РФ 2172448, F24B 5/00, опубл. 20.08.2001 г.], яка складається з топкової камери, варильної поверхні та димоходу, колосникової решітки, висувного зольного ящика та термоелектричного генератора. Недоліком такої опалювально-варильної печі є наявність неповного згорання палива, низький ККД та велика кількість шкідливих викидів димових газів у навколишнє середовище. Найбільш близькою до запропонованої корисної моделі є опалювально-варильна піч [Патент РФ №138737, F24B 5/00, опубл. 20.03.2014 г.], що складається з топкової камери, варильної поверхні та димоходу, колосникової решітки, висувного зольного ящика та термоелектричного генератора. Недоліком відомої опалювально-варильної печі є наявність неповного згорання палива і як наслідок низький коефіцієнт корисної дії печі, а також велика кількість шкідливих викидів в атмосферу. Суттєвим недоліком є також розміщення димової труби над топковою камерою, що спричиняє потраплянню конденсату всередину печі та призводить до скорочення строку її експлуатації. В основу корисної моделі поставлена задача вдосконалення опалювально-варильної печі шляхом додаткового її оснащення решіткою з жаростійкого матеріалу, трубою з отворами для подавання вторинного повітря та ємністю для збору конденсату, що забезпечить майже 100 % спалювання твердого палива, зменшить кількість шкідливих викидів в атмосферу та збільшить строк експлуатації печі. Поставлена задача вирішується тим, що опалювально-варильна піч, яка складається з топкової камери, варильної поверхні, димоходу, колосникової решітки, висувного зольного ящика та термоелектричного генератора, згідно з корисною моделлю, додатково оснащена решіткою із жаростійкого матеріалу, що встановлена між колосниковою решіткою та висувним зольним ящиком, трубою з отворами для подавання вторинного повітря, яка вмонтована у верхній частині топкової камери, та ємністю для збору конденсату, розміщену у нижній частині димової труби. Оснащення опалювально-варильної печі решіткою, виконаною із жаростійкого матеріалу та розміщеною між колосниковою решіткою та висувним зольним ящиком, забезпечує догорання дрібних частин твердого палива, які потрапляють на її поверхню з колосникової решітки. Розміщення труби з отворами дозволяє подавати вторинне повітря у верхню частину топкової камери, що забезпечує остаточне догорання горючих складових, що містяться в димових газах. Ємність для збору конденсату, що розміщена в нижній частині димової труби, концентрує конденсат і тим самим запобігає потраплянню його всередину печі, що подовжує строк експлуатації опалювально-варильної печі. Таким чином, наведені вище вдосконалення дозволяють забезпечити майже 100 % згорання твердого палива, унеможливити потрапляння конденсату всередину печі, забезпечити ККД печі на рівні 80 %. Суть запропонованої корисної моделі пояснюється кресленням, на якому наведено загальний вигляд опалювально-варильної печі. Опалювально-варильна піч має топкову камеру 1 для спалювання твердого палива, в якій зовнішня верхня площина є варильною поверхнею 2, та димохід 3 з регулюючим заслоном 4. У нижній частині топкової камери розташована колосникова решітка 5, а над висувним зольним ящиком 6 додатково встановлена решітка 7 з жаростійкого матеріалу. Подавання первинного повітря у нижню частину топкової камери здійснюється через регулюючі отвори 8, а подавання вторинного повітря у верхню її частину через отвори труби 9. У нижній частині димової труби вмонтована ємність 10 для конденсату зі зливною трубкою 11. На боковій поверхні опалювально-варильної печі встановлений термоелектричний генератор 12. Опалювально-варильна піч працює наступним чином. Тверде паливо завантажується на колосникову решітку 5 у топкову камеру 1. Паливо для розпалювання кладеться на решітку 7 з жаростійкого матеріалу та підпалюється. Після займання основного палива перекривається подавання первинного повітря через регулюючі отвори 8 та частково вихід димових газів за допомогою регулюючого заслону 4 у димоході 3. Під час горіння основного палива на колосниковій решітці 5 частина палива, що не згоріла, потрапляє на решітку 7, де відбувається його догорання. У верхню частину топкової камери 1 подається вторинне повітря через отвори труби 9, що забезпечує догорання горючих складових 1 UA 111623 U 5 та зменшує кількість шкідливих викидів у навколишнє середовище. Під час експлуатації печі конденсат, що утворюється в димовій трубі 3, накопичується в ємності 10 для конденсату, з якої періодично зливається через зливну трубку 11. Внутрішня поверхня термоелектричного генератора 12 нагрівається від бокової поверхні опалювально-варильної печі, а зовнішня охолоджується, за рахунок чого генератор виробляє електричний струм. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Опалювально-варильна піч, яка складається з топкової камери, варильної поверхні, димоходу, колосникової решітки, висувного зольного ящика та термоелектричного генератора, яка відрізняється тим, що додатково оснащена решіткою із жаростійкого матеріалу, яка встановлена між колосниковою решіткою та висувним зольним ящиком, трубою з отворами для подавання вторинного повітря, яка вмонтована у верхній частині топкової камери, та ємністю для збору конденсату, розміщену у нижній частині димової труби. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
