Пристрій для вимірювання струму

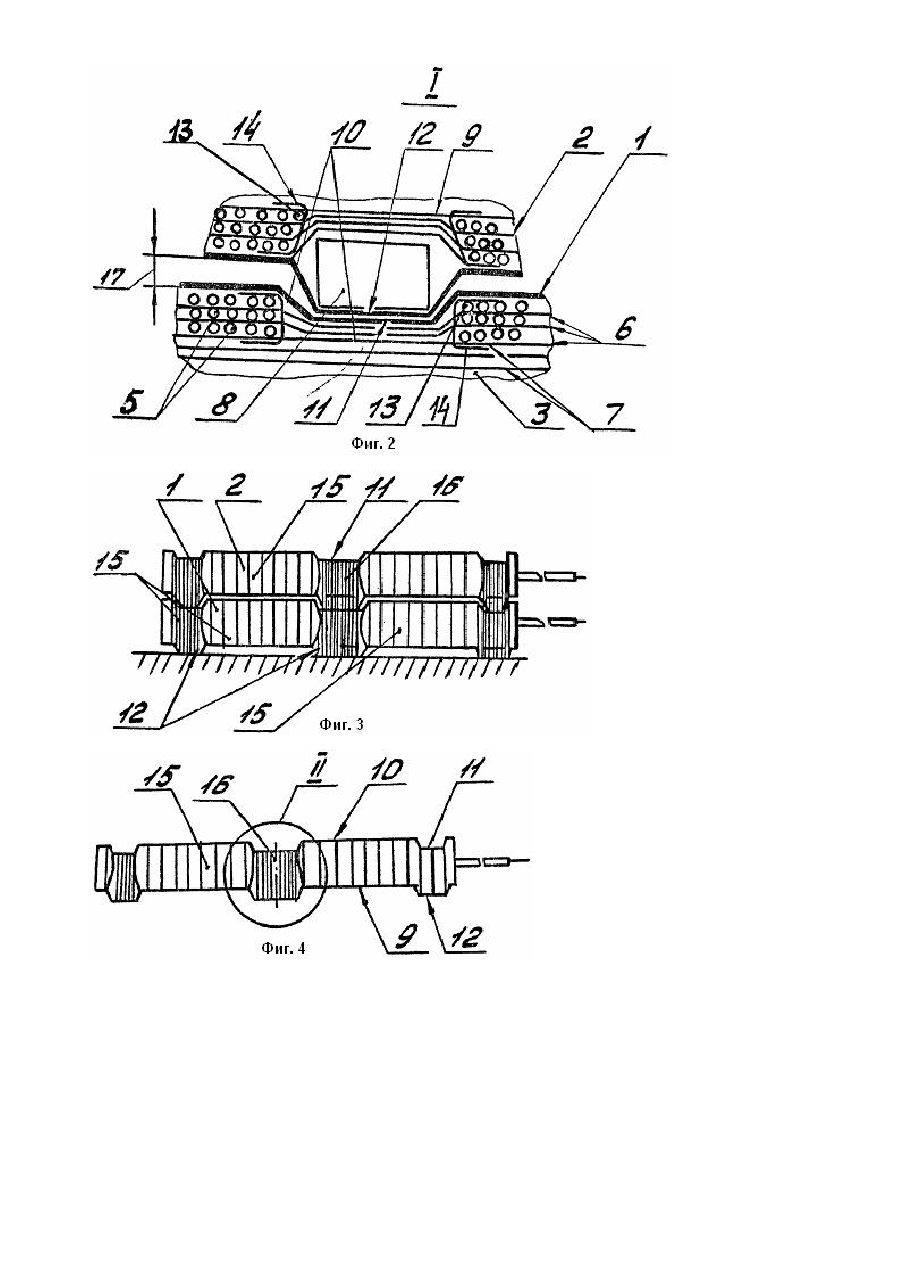

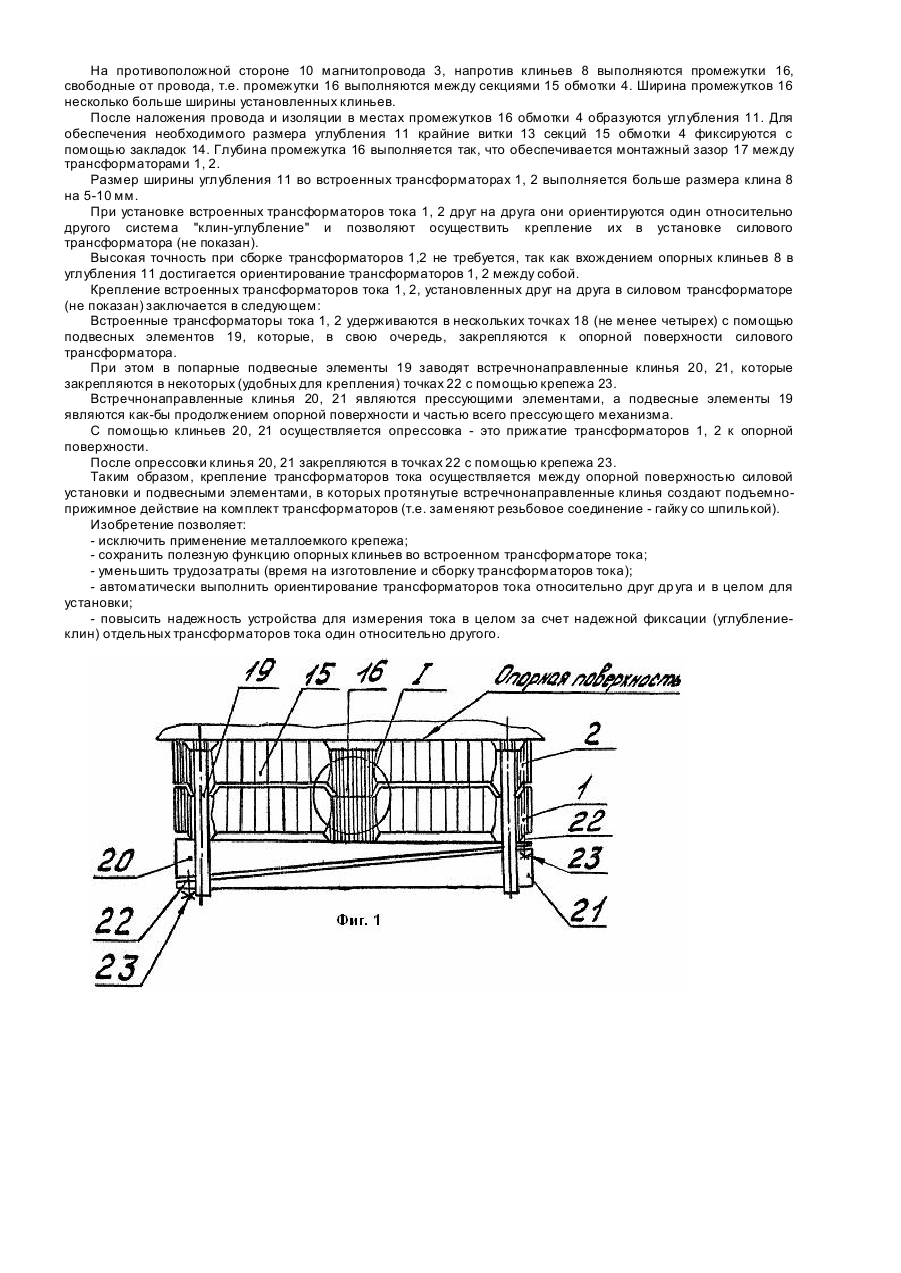

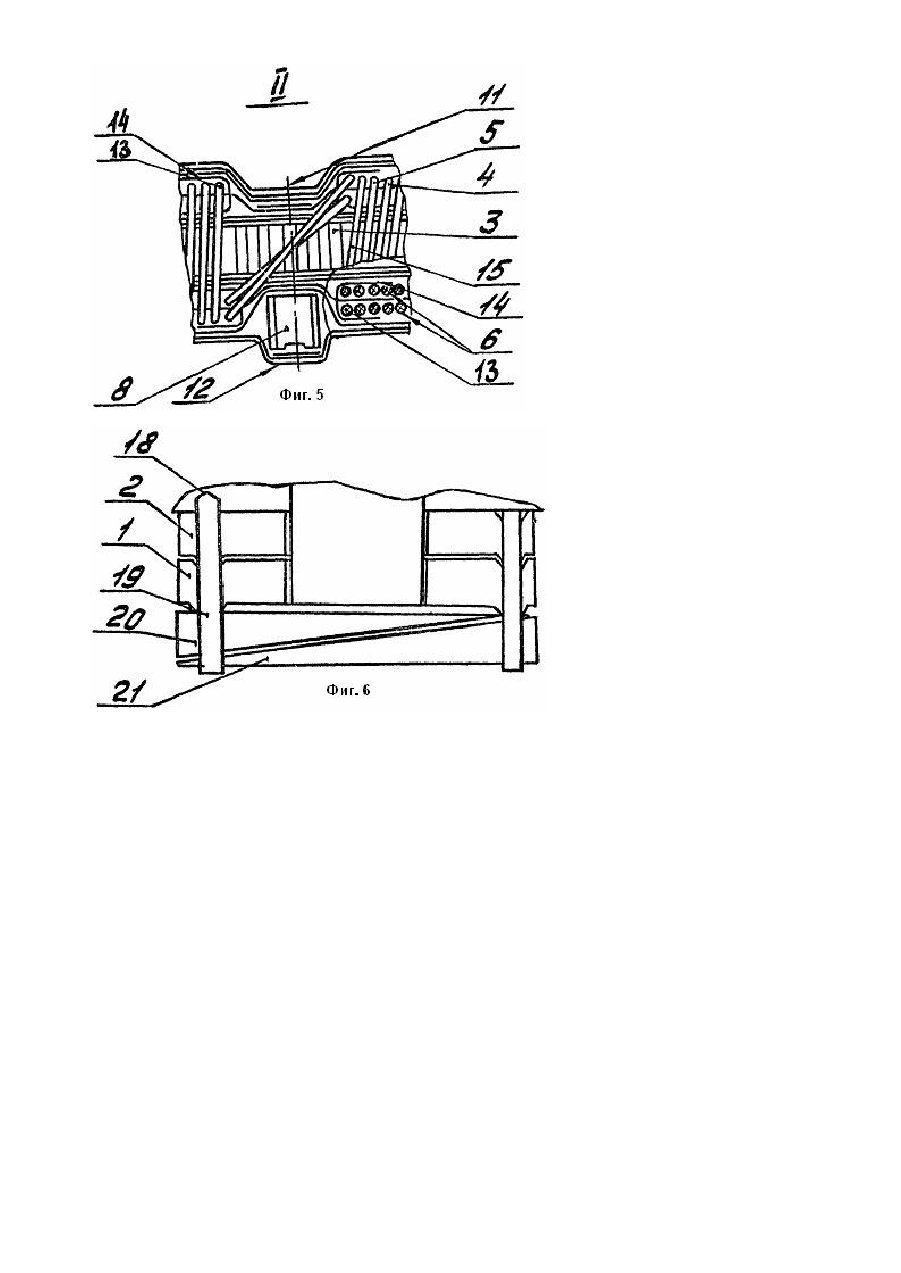

Изобретение относится к электротехнике. Известен трансформатор тока [1], в котором вторичная обмотка выполнена секторной, чтобы можно было опереть сердечник на подставки, например, неметаллические распорки-клинья, располагаемые по окружности в местах, свободных от обмотки. Если на ввод силовой установки (например, силового ірансформатора) надеваются (ставятся) два трансформатора тока, то они опираются друг на друга упомянутыми распорками-клиньями, которые фактически находятся между сердечниками. Секторные обмотки и опора сердечников на клинья становятся необходимыми, когда трансформаторы тока имеют особенно большие размеры и их вес мог бы повредить изоляцию вторичной обмотки, если бы они опирались непосредственно на обмотку. Известная установка трансформаторов тока имеет недостатки: - необходимость с достаточно высокой точностью устанавливать трансформаторы тока один относительно другого, со вмещая опорные клинья, - необходимость ориентирования трансформаторов тока между собой по клиньям усложняет технологию сборки, не исключена возможность смещения клиньев при транспортировке силовой установки; - при смещении возможна поломка клиньев (из разрушений или скалывание приводит к последующему повреждению трыми краями обломков клиньев изоляции и провода трансформаторов). Известны встроенные трансформаторы тока и известно их крепление в силовом трансформаторе [2]. В этом техническом решении, принятом в качестве прототипа, каждый из встроенных трансформаторов состоит из тороидального магнитопровода и вторичной обмотки, разделенной на секции с образованием углублений между ними, в углублениях одного трансформатора установлены опорные клинья, образующие выступы. Подготовка к монтажу встроенных трансформатором тока осуществляется следующим образом: Узел установки устанавливается открытой полостью вверх, устанавливается первый и последующие трансформаторы, ориентируя друг о тносительно друга по выводам с условием совпадения клиньев в пределах их размеров и допусков. Устанавливаются нажимные кольца, через отверстия которых пропускаются шпильки. Узел закрепляется с помощью гаек. Недостатки прототипа: - громоздкий, материалоемкий крепеж, низкая технологичность сборки; - недостаточная надежность; - подверженность обмотки разрушению крепежными клиньями. В основу изобретения поставлена задача создания устройства для измерения тока, в котором новое выполнение комплекта однотипных трансформаторов тока с опорными клиньями обеспечивает исключение применения металлоемкого крепежа, сохранение полезной функции опорных клиньев, надежную фиксацию отдельных трансформаторов тока и автоматическое ориентирование трансформаторов тока относительно друг друга, вследствие чего повышается надежность и технологичность, снижается трудоемкость и металлоемкость. Поставленная задача решается тем, что устройство для измерения тока, содержащее комплект однотипных трансформаторов тока, каждый из которых состоит из тороидального магнитопровода и вторичной обмотки, разделенной на секции с образованием углублений между ними, в углублениях одного трансформатора установлены опорные клинья, образующие выступы, согласно изобретению, снабжено закладками, закрепленными на крайних витках соседних секций другого трансформатора и фиксирующи х установочный размер углублений, углубления обоих трансформаторов расположены соосно, выступы одного трансформатора размещены в углублениях другого. Закладки выполнены из полосы картона и киперной ленты. Устройство для измерения тока поясняется чертежами, где: фиг. 1 - устройство для измерения тока; фиг. 2 выносной элемент 1 по фиг. 1; на фиг. З - комплект однотипных трансформаторов тока; фиг. 4 - трансформатор тока; фиг. 5 - выносной элемент II по фиг. 4; фиг. 6 - вариант крепления устройства для измерения тока в силовом трансформаторе. Устройство для измерения тока содержит комплект однотипных трансформаторов тока 1, 2, каждый из которых в отдельности состоит из тороидального витого магнитопровода 3, изолированного бумагой и вторичной обмотки 4. Витки 5 вторичной обмотки 4 расположены в один или более рядов 6, т.е. обмотка 4 расположена равномерно по магнитопроводу 3 в один или несколько рядов 6 в зависимости от количества витков. Каждый ряд 6 провода изолирован лентой 7 из изоляционного материала. Первичной обмотки встроенный трансформатор не имеет. Ею является токопроводящий элемент ввода силового трансформатора (не показан). Во встроенной трансформаторетока 1, 2 осуществляется установка с одной стороны клиньев 8. Клин 8 устанавливается на одной из сторон трансформатора, например на нижней стороне 9 трансформатора (1, 2). Верхняя сторона 10 трансформатора (1, 2) выполняется с образующимся при намотке углублением 11, например, трапецеидальной формы, т.е. противоположно клиньям 8, в промежутках свободных от обмотки 4, выполнены углубления 11, облегающие поверхность промежутков. На нижней стороне 9 трансформатора 1, 2 в местах установки клиньев 8 образуются выступы 12, например, трапецеидальной формы. При установке встроенных трансформаторов тока (1, 2) друг на друга, в углублении 11 одного трансформатора 1 устанавливается выступ 12 другого трансформатора 2. Крайние витки 13 обмотки 4 в выступе 12 и в углублении 11 трансформатора закрепляются закладками 14 из полосы картона и ленты киперной, защищающими обмотку 4, что обеспечивает посадочный размер при установке верхнего трансформатора 2 и нижний трансформатор 1. Закладки 14 служат для фиксирования установочного размера углубления 11. Установка встроенных трансформаторов тока (1, 2) выполняется следующим образом. Клин 8 устанавливается на одной из сторон магнитопровода 3 трансформатора (1, 2), например, на нижней стороне 9 магнитопровода 3, т.е. клинья 8 устанавливаются по тороидальному периметру магнитопровода 3. Вторичная обмотка 4 - секционированная. Ее секции 15 в виде секторов разделены установленными ранее клиньями 8 по стороне 9 магнитопровода 3. На противоположной стороне 10 магнитопровода 3, напротив клиньев 8 выполняются промежутки 16, свободные от провода, т.е. промежутки 16 выполняются между секциями 15 обмотки 4. Ширина промежутков 16 несколько больше ширины установленных клиньев. После наложения провода и изоляции в местах промежутков 16 обмотки 4 образуются углубления 11. Для обеспечения необходимого размера углубления 11 крайние витки 13 секций 15 обмотки 4 фиксируются с помощью закладок 14. Глубина промежутка 16 выполняется так, что обеспечивается монтажный зазор 17 между трансформаторами 1, 2. Размер ширины углубления 11 во встроенных трансформаторах 1, 2 выполняется больше размера клина 8 на 5-10 мм. При установке встроенных трансформаторов тока 1, 2 друг на друга они ориентируются один относительно другого система "клин-углубление" и позволяют осуществить крепление их в установке силового трансформатора (не показан). Высокая точность при сборке трансформаторов 1,2 не требуется, так как вхождением опорных клиньев 8 в углубления 11 достигается ориентирование трансформаторов 1, 2 между собой. Крепление встроенных трансформаторов тока 1, 2, установленных друг на друга в силовом трансформаторе (не показан) заключается в следующем: Встроенные трансформаторы тока 1, 2 удерживаются в нескольких точках 18 (не менее четырех) с помощью подвесных элементов 19, которые, в свою очередь, закрепляются к опорной поверхности силового трансформатора. При этом в попарные подвесные элементы 19 заводят встречнонаправленные клинья 20, 21, которые закрепляются в некоторых (удобных для крепления) точках 22 с помощью крепежа 23. Встречнонаправленные клинья 20, 21 являются прессующими элементами, а подвесные элементы 19 являются как-бы продолжением опорной поверхности и частью всего прессующего механизма. С помощью клиньев 20, 21 осуществляется опрессовка - это прижатие трансформаторов 1, 2 к опорной поверхности. После опрессовки клинья 20, 21 закрепляются в точках 22 с помощью крепежа 23. Таким образом, крепление трансформаторов тока осуществляется между опорной поверхностью силовой установки и подвесными элементами, в которых протянутые встречнонаправленные клинья создают подъемноприжимное действие на комплект трансформаторов (т.е. заменяют резьбовое соединение - гайку со шпилькой). Изобретение позволяет: - исключить применение металлоемкого крепежа; - сохранить полезную функцию опорных клиньев во встроенном трансформаторе тока; - уменьшить трудозатраты (время на изготовление и сборку трансформаторов тока); - автоматически выполнить ориентирование трансформаторов тока относительно друг др уга и в целом для установки; - повысить надежность устройства для измерения тока в целом за счет надежной фиксации (углублениеклин) отдельных трансформаторов тока один относительно другого.
