Тепловий пожежний сповіщувач

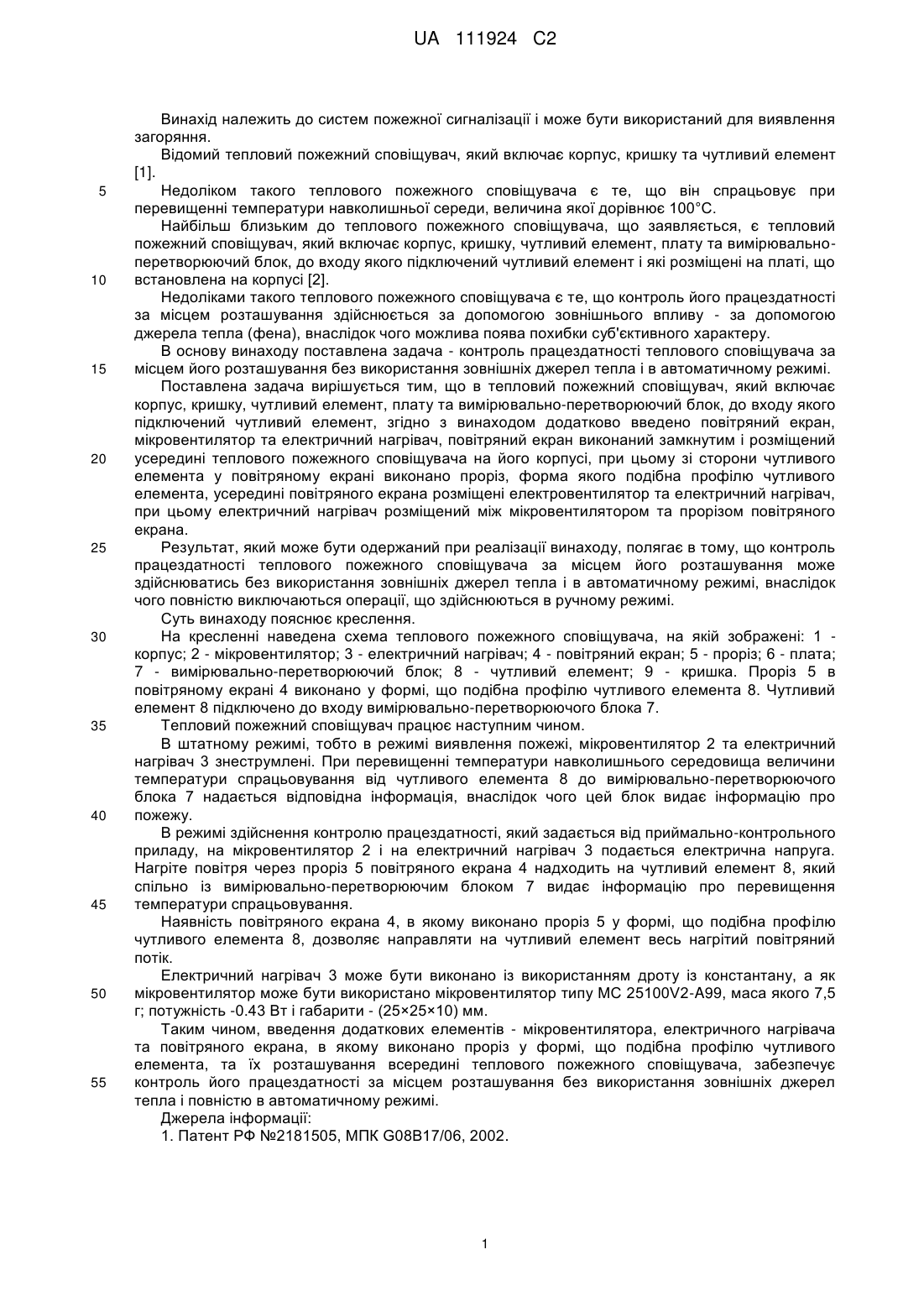

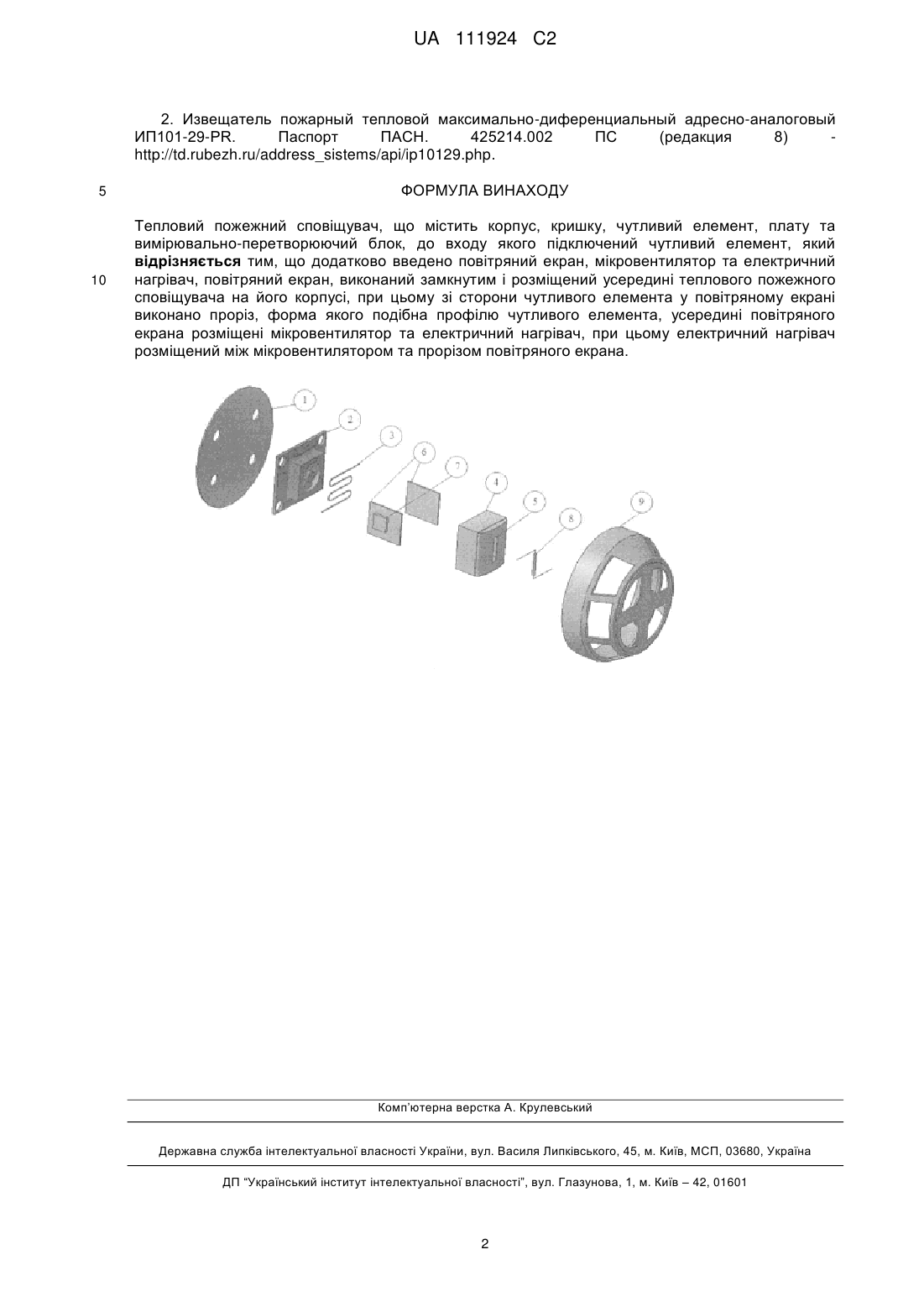

Реферат: Тепловий пожежний сповіщувач належить до систем пожежної сигналізації. Тепловий пожежний сповіщувач містить корпус, кришку, чутливий елемент, плату, вимірювально-перетворюючий блок та додатково введені: повітряний екран, мікровентилятор та електричний нагрівач, в повітряному екрані виконано проріз, форма якого подібна профілю чутливого елемента. За допомогою запропонованого винаходу можливе здійснення контролю працездатності теплового пожежного сповіщувача без використання зовнішніх джерел тепла і повністю в автоматичному режимі. UA 111924 C2 (12) UA 111924 C2 UA 111924 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до систем пожежної сигналізації і може бути використаний для виявлення загоряння. Відомий тепловий пожежний сповіщувач, який включає корпус, кришку та чутливий елемент [1]. Недоліком такого теплового пожежного сповіщувача є те, що він спрацьовує при перевищенні температури навколишньої середи, величина якої дорівнює 100°С. Найбільш близьким до теплового пожежного сповіщувача, що заявляється, є тепловий пожежний сповіщувач, який включає корпус, кришку, чутливий елемент, плату та вимірювальноперетворюючий блок, до входу якого підключений чутливий елемент і які розміщені на платі, що встановлена на корпусі [2]. Недоліками такого теплового пожежного сповіщувача є те, що контроль його працездатності за місцем розташування здійснюється за допомогою зовнішнього впливу - за допомогою джерела тепла (фена), внаслідок чого можлива поява похибки суб'єктивного характеру. В основу винаходу поставлена задача - контроль працездатності теплового сповіщувача за місцем його розташування без використання зовнішніх джерел тепла і в автоматичному режимі. Поставлена задача вирішується тим, що в тепловий пожежний сповіщувач, який включає корпус, кришку, чутливий елемент, плату та вимірювально-перетворюючий блок, до входу якого підключений чутливий елемент, згідно з винаходом додатково введено повітряний екран, мікровентилятор та електричний нагрівач, повітряний екран виконаний замкнутим і розміщений усередині теплового пожежного сповіщувача на його корпусі, при цьому зі сторони чутливого елемента у повітряному екрані виконано проріз, форма якого подібна профілю чутливого елемента, усередині повітряного екрана розміщені електровентилятор та електричний нагрівач, при цьому електричний нагрівач розміщений між мікровентилятором та прорізом повітряного екрана. Результат, який може бути одержаний при реалізації винаходу, полягає в тому, що контроль працездатності теплового пожежного сповіщувача за місцем його розташування може здійснюватись без використання зовнішніх джерел тепла і в автоматичному режимі, внаслідок чого повністю виключаються операції, що здійснюються в ручному режимі. Суть винаходу пояснює креслення. На кресленні наведена схема теплового пожежного сповіщувача, на якій зображені: 1 корпус; 2 - мікровентилятор; 3 - електричний нагрівач; 4 - повітряний екран; 5 - проріз; 6 - плата; 7 - вимірювально-перетворюючий блок; 8 - чутливий елемент; 9 - кришка. Проріз 5 в повітряному екрані 4 виконано у формі, що подібна профілю чутливого елемента 8. Чутливий елемент 8 підключено до входу вимірювально-перетворюючого блока 7. Тепловий пожежний сповіщувач працює наступним чином. В штатному режимі, тобто в режимі виявлення пожежі, мікровентилятор 2 та електричний нагрівач 3 знеструмлені. При перевищенні температури навколишнього середовища величини температури спрацьовування від чутливого елемента 8 до вимірювально-перетворюючого блока 7 надається відповідна інформація, внаслідок чого цей блок видає інформацію про пожежу. В режимі здійснення контролю працездатності, який задається від приймально-контрольного приладу, на мікровентилятор 2 і на електричний нагрівач 3 подається електрична напруга. Нагріте повітря через проріз 5 повітряного екрана 4 надходить на чутливий елемент 8, який спільно із вимірювально-перетворюючим блоком 7 видає інформацію про перевищення температури спрацьовування. Наявність повітряного екрана 4, в якому виконано проріз 5 у формі, що подібна профілю чутливого елемента 8, дозволяє направляти на чутливий елемент весь нагрітий повітряний потік. Електричний нагрівач 3 може бути виконано із використанням дроту із константану, а як мікровентилятор може бути використано мікровентилятор типу МС 25100V2-A99, маса якого 7,5 г; потужність -0.43 Вт і габарити - (25×25×10) мм. Таким чином, введення додаткових елементів - мікровентилятора, електричного нагрівача та повітряного екрана, в якому виконано проріз у формі, що подібна профілю чутливого елемента, та їх розташування всередині теплового пожежного сповіщувача, забезпечує контроль його працездатності за місцем розташування без використання зовнішніх джерел тепла і повністю в автоматичному режимі. Джерела інформації: 1. Патент РФ №2181505, МПК G08B17/06, 2002. 1 UA 111924 C2 2. Извещатель пожарный тепловой максимально-диференциальный адресно-аналоговый ИП101-29-PR. Паспорт ПАСН. 425214.002 ПС (редакция 8) http://td.rubezh.ru/address_sistems/api/ip10129.php. 5 10 ФОРМУЛА ВИНАХОДУ Тепловий пожежний сповіщувач, що містить корпус, кришку, чутливий елемент, плату та вимірювально-перетворюючий блок, до входу якого підключений чутливий елемент, який відрізняється тим, що додатково введено повітряний екран, мікровентилятор та електричний нагрівач, повітряний екран, виконаний замкнутим і розміщений усередині теплового пожежного сповіщувача на його корпусі, при цьому зі сторони чутливого елемента у повітряному екрані виконано проріз, форма якого подібна профілю чутливого елемента, усередині повітряного екрана розміщені мікровентилятор та електричний нагрівач, при цьому електричний нагрівач розміщений між мікровентилятором та прорізом повітряного екрана. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
