Флотаційний апарат

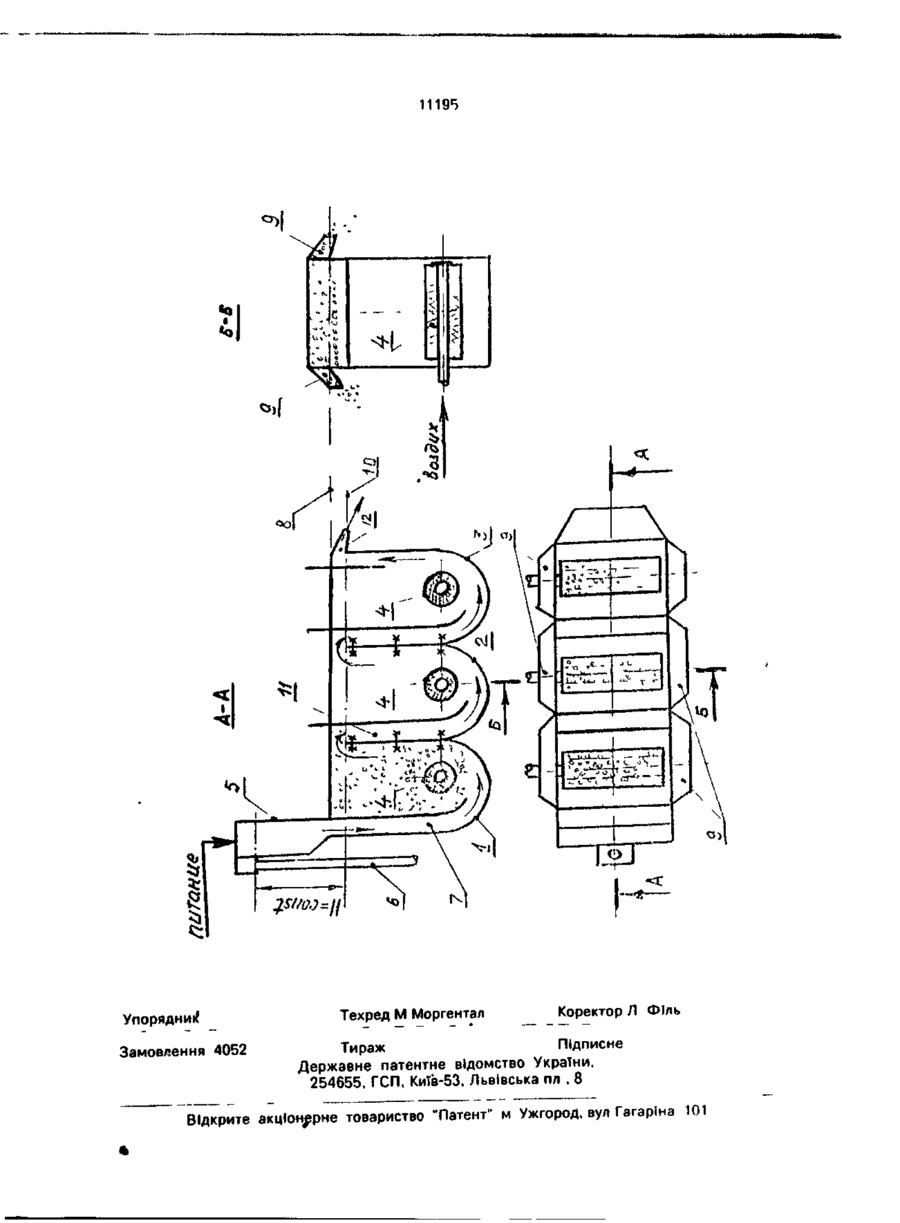

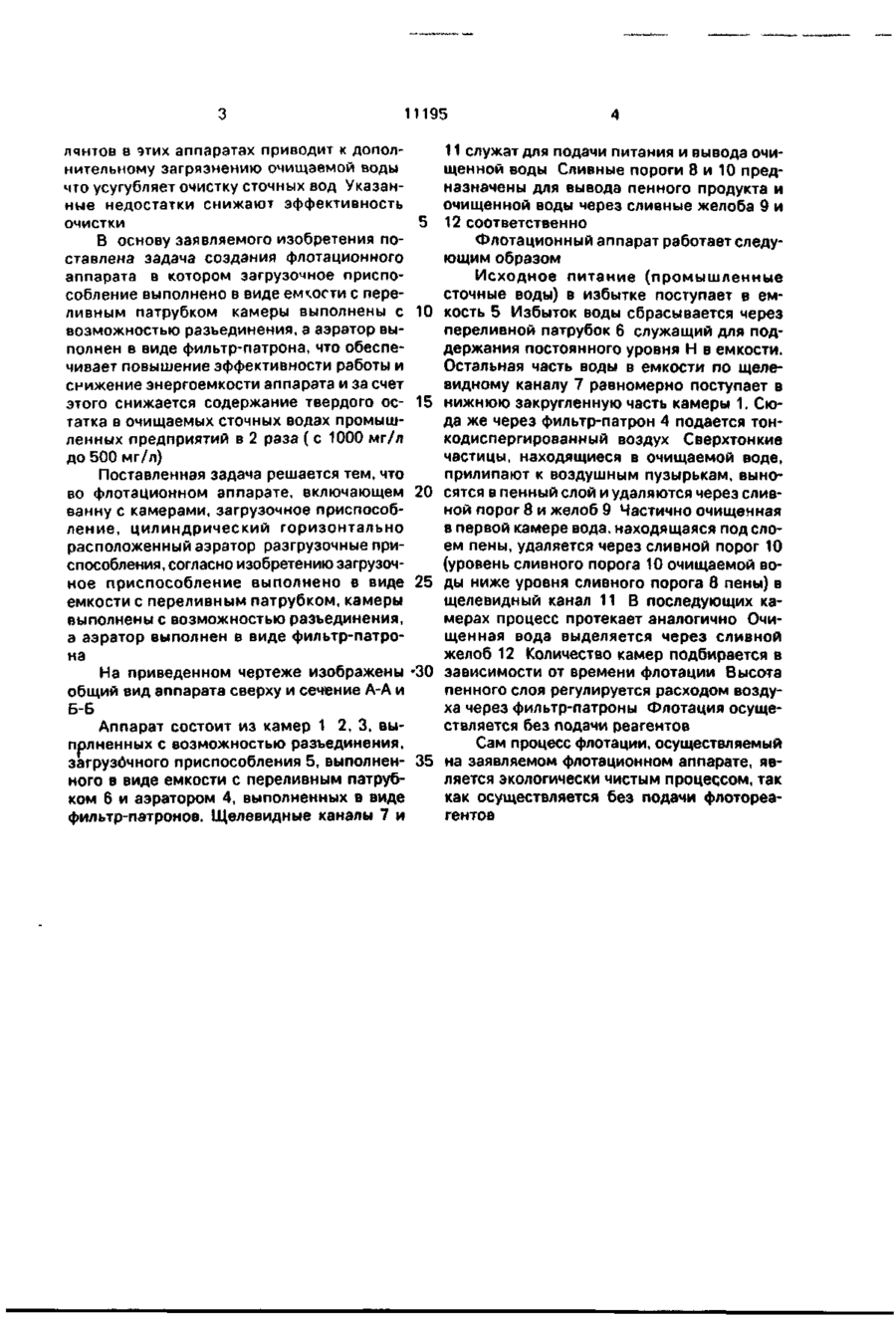

Флотационный аппарат, включающий ванну с камерами, загрузочное приспособление, цилиндрический горизонтально расположенный аэратор и разгрузочные приспособления, о т л и ч а ю щ и й с я тем, что загрузочное приспособление выполнено в виде емкости с переливным патрубком, камеры выполнены с возможностью разъединения, а аэратор выполнен в виде фильтрпатрона. Изобретение относится к горнорудной промышленности, а более конкретно - к аппаратам, применяемым при обогащении полезных ископаемых. Может быть использовано в других отраслях народного хозяйства, например, для очистки сточных вод вагономоечных машин на железнодорожных станциях МПС. Известен флотационный аппарат, включающий ванну с неразъемными камерами, образующие отделения для диспергирования воздуха и смешения его с пульпой, загрузочные и разгрузочные приспособления, пневматические аэраторы, насос, воздухоподводящие трубопроводы, механические пеносъемники [1]. Недостатком Известен флотационный аппарат [2], включающий ванну с неразъемными камерами, загрузочное и разгрузочное приспособления, трубчатые аэраторы, гидроциклон, смонтированный внутри камеры, механические пеносъемники. В этом аппарате подача сжатого воздуха совместно с водой во внутрь камер осуществляется насосом через трубчатые аэраторы, что приводит к образованию больших пузырьков воздуха, турбулирующих жидкость внутри камер, разрушающих пенный продукт и исключающих возможность выделения ультратонких взвешенных частиц из пульпы. Подача исходного питания насосом через гидроциклон, расположенный внутри камеры, способствует турбулизации всего потока жидкости в аппарате, неразъемность ванны по карьерам исключает возможность вариации числом камер, которая позволяет увеличивать (уменьшать) время флотации. Применение различных реагентов и коагу этого аппарата является то, что исключена возможность выделения из пульпы ультратонких минеральных частиц из-за плохого диспергирования подаваемого воздуха, что ведет к снижению эффективности разделения минеральных частиц в аппарате. ел О 11195 лянтов в этих аппаратах приводит к дополнительному загрязнению очищаемой воды что усугубляет очистку сточных вод Указанные недостатки снижают эффективность очистки 5 В основу заявляемого изобретения поставлена задача создания флотационного аппарата в котором загрузочное приспособление выполнено в виде емкости с переливным патрубком камеры выполнены с 10 возможностью разъединения, а аэратор выполнен в виде фильтр-патрона, что обеспечивает повышение эффективности работы и снижение энергоемкости аппарата и за счет этого снижается содержание твердого ос- 15 татка в очищаемых сточных водах промышленных предприятий в 2 раза (с 1000 мг/л до 500 мг/л) Поставленная задача решается тем, что во флотационном аппарате, включающем 20 ванну с камерами, загрузочное приспособление, цилиндрический горизонтально расположенный аэратор разгрузочные приспособления, согласно изобретению загрузочное приспособление выполнено в виде 25 емкости с переливным патрубком, камеры выполнены с возможностью разъединения, а аэратор выполнен в виде фильтр-патрона На приведенном чертеже изображены •30 общий вид аппарата сверху и сечение А-А и Б-Б Аппарат состоит из камер 1 2, 3, выполненных с возможностью разъединения, загрузочного приспособления 5, выполнен- 35 ного в виде емкости с переливным патрубком 6 и аэратором 4, выполненных в виде фильтр-патронов. Щелевидные каналы 7 и 11 служат для подачи питания и вывода очищенной воды Сливные пороги 8 и 10 предназначены для вывода пенного продукта и очищенной воды через сливные желоба 9 и 12 соответственно Флотационный аппарат работает следующим образом Исходное питание (промышленные сточные воды) в избытке поступает в емкость 5 Избыток воды сбрасывается через переливной патрубок 6 служащий для поддержания постоянного уровня Н в емкости. Остальная часть воды в емкости по щелевидному каналу 7 равномерно поступает в нижнюю закругленную часть камеры 1. Сюда же через фильтр-патрон 4 подается тонкодиспергированный воздух Сверхтонкие частицы, находящиеся в очищаемой воде, прилипают к воздушным пузырькам, выносятся в пенный слой и удаляются через сливной порог 8 и желоб 9 Частично очищенная в первой камере вода, находящаяся под слоем пены, удаляется через сливной порог 10 (уровень сливного порога 10 очищаемой воды ниже уровня сливного порога 8 пены) в щелевидный канал 11 В последующих камерах процесс протекает аналогично Очищенная вода выделяется через сливной желоб 12 Количество камер подбирается в зависимости от времени флотации Высота пенного слоя регулируется расходом воздуха через фильтр-патроны Флотация осуществляется без подачи реагентов Сам процесс флотации, осуществляемый на заявляемом флотационном аппарате, является экологически чистым процессом, так как осуществляется без подачи флотореагентов 11195 Упорядник Замовлення 4052 Техред М Моргентал Коректор Л ФІль Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Відкрите акціонерне товариство "Патент" м Ужгород, вул Гагаріна 101
