Формула / Реферат

Спосіб заглушування нафтопроводу, в якому на потік нафти для зупинення його руху діють холодоагентом, наприклад рідким азотом, який відрізняється тим, що на потік нафти діють крізь стінку нафтопроводу перед його аварійною ділянкою для утворення в нафтопроводі затору із затверділої нафти.

Текст

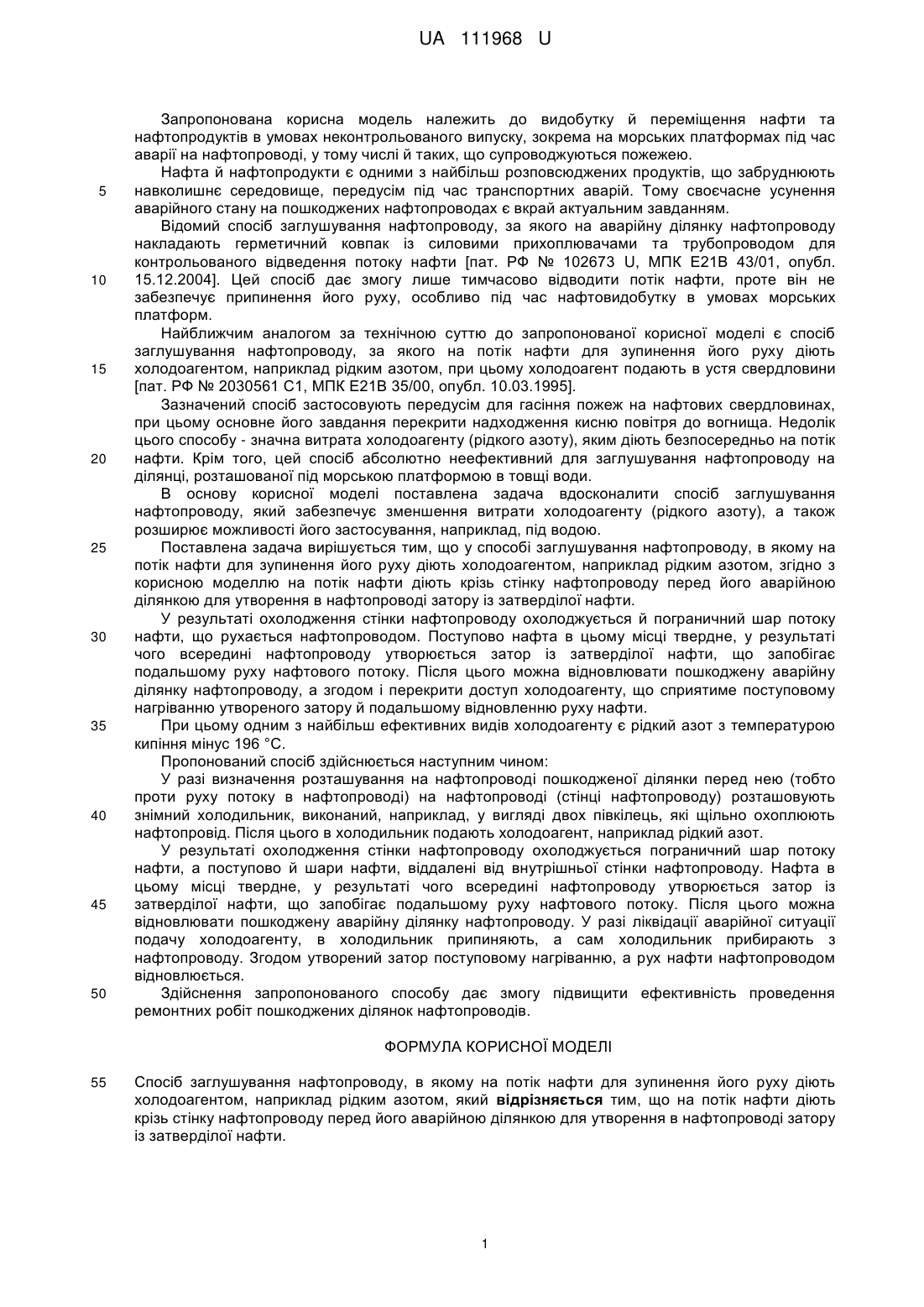

Реферат: Спосіб заглушування нафтопроводу, в якому на потік нафти для зупинення його руху діють холодоагентом, наприклад рідким азотом, крізь стінку нафтопроводу перед його аварійною ділянкою для утворення в нафтопроводі затору із затверділої нафти. UA 111968 U (12) UA 111968 U UA 111968 U 5 10 15 20 25 30 35 40 45 50 Запропонована корисна модель належить до видобутку й переміщення нафти та нафтопродуктів в умовах неконтрольованого випуску, зокрема на морських платформах під час аварії на нафтопроводі, у тому числі й таких, що супроводжуються пожежею. Нафта й нафтопродукти є одними з найбільш розповсюджених продуктів, що забруднюють навколишнє середовище, передусім під час транспортних аварій. Тому своєчасне усунення аварійного стану на пошкоджених нафтопроводах є вкрай актуальним завданням. Відомий спосіб заглушування нафтопроводу, за якого на аварійну ділянку нафтопроводу накладають герметичний ковпак із силовими прихоплювачами та трубопроводом для контрольованого відведення потоку нафти [пат. РФ № 102673 U, МПК Е21В 43/01, опубл. 15.12.2004]. Цей спосіб дає змогу лише тимчасово відводити потік нафти, проте він не забезпечує припинення його руху, особливо під час нафтовидобутку в умовах морських платформ. Найближчим аналогом за технічною суттю до запропонованої корисної моделі є спосіб заглушування нафтопроводу, за якого на потік нафти для зупинення його руху діють холодоагентом, наприклад рідким азотом, при цьому холодоагент подають в устя свердловини [пат. РФ № 2030561 С1, МПК Е21В 35/00, опубл. 10.03.1995]. Зазначений спосіб застосовують передусім для гасіння пожеж на нафтових свердловинах, при цьому основне його завдання перекрити надходження кисню повітря до вогнища. Недолік цього способу - значна витрата холодоагенту (рідкого азоту), яким діють безпосередньо на потік нафти. Крім того, цей спосіб абсолютно неефективний для заглушування нафтопроводу на ділянці, розташованої під морською платформою в товщі води. В основу корисної моделі поставлена задача вдосконалити спосіб заглушування нафтопроводу, який забезпечує зменшення витрати холодоагенту (рідкого азоту), а також розширює можливості його застосування, наприклад, під водою. Поставлена задача вирішується тим, що у способі заглушування нафтопроводу, в якому на потік нафти для зупинення його руху діють холодоагентом, наприклад рідким азотом, згідно з корисною моделлю на потік нафти діють крізь стінку нафтопроводу перед його аварійною ділянкою для утворення в нафтопроводі затору із затверділої нафти. У результаті охолодження стінки нафтопроводу охолоджується й пограничний шар потоку нафти, що рухається нафтопроводом. Поступово нафта в цьому місці твердне, у результаті чого всередині нафтопроводу утворюється затор із затверділої нафти, що запобігає подальшому руху нафтового потоку. Після цього можна відновлювати пошкоджену аварійну ділянку нафтопроводу, а згодом і перекрити доступ холодоагенту, що сприятиме поступовому нагріванню утвореного затору й подальшому відновленню руху нафти. При цьому одним з найбільш ефективних видів холодоагенту є рідкий азот з температурою кипіння мінус 196 °C. Пропонований спосіб здійснюється наступним чином: У разі визначення розташування на нафтопроводі пошкодженої ділянки перед нею (тобто проти руху потоку в нафтопроводі) на нафтопроводі (стінці нафтопроводу) розташовують знімний холодильник, виконаний, наприклад, у вигляді двох півкілець, які щільно охоплюють нафтопровід. Після цього в холодильник подають холодоагент, наприклад рідкий азот. У результаті охолодження стінки нафтопроводу охолоджується пограничний шар потоку нафти, а поступово й шари нафти, віддалені від внутрішньої стінки нафтопроводу. Нафта в цьому місці твердне, у результаті чого всередині нафтопроводу утворюється затор із затверділої нафти, що запобігає подальшому руху нафтового потоку. Після цього можна відновлювати пошкоджену аварійну ділянку нафтопроводу. У разі ліквідації аварійної ситуації подачу холодоагенту, в холодильник припиняють, а сам холодильник прибирають з нафтопроводу. Згодом утворений затор поступовому нагріванню, а рух нафти нафтопроводом відновлюється. Здійснення запропонованого способу дає змогу підвищити ефективність проведення ремонтних робіт пошкоджених ділянок нафтопроводів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб заглушування нафтопроводу, в якому на потік нафти для зупинення його руху діють холодоагентом, наприклад рідким азотом, який відрізняється тим, що на потік нафти діють крізь стінку нафтопроводу перед його аварійною ділянкою для утворення в нафтопроводі затору із затверділої нафти. 1 UA 111968 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E21B 43/01, E21B 21/08

Мітки: нафтопроводу, спосіб, заглушування
