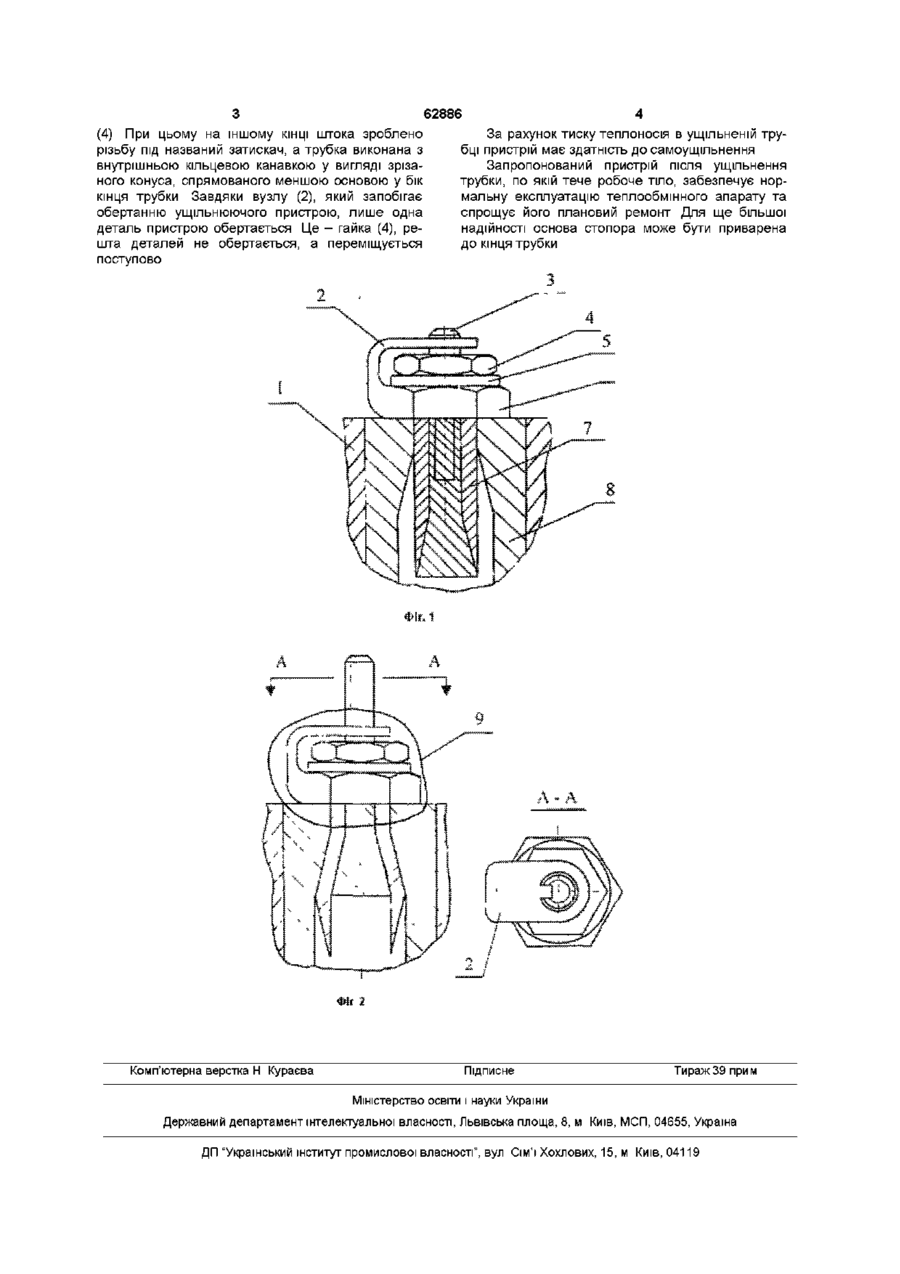

Пристрій для заглушування нещільної трубки парогенератора

1 Пристрій для заглушування нещільної трубки парогенератора, який містить установлену в Винахід відноситься до галузі ядерної енергетики, а точніше — до теплообмінних апаратів (ремонтопридатні парогенератори, теплообмінники 3го та 4-го контурів, теплообмінники системи очищення теплоносія тощо) Головними вузлами теплообмінних апаратів є трубні дошки та закріплені в них теплообмінні або парогенеруючі трубки ЗМІЙОВИКІВ ВІДОМІ пристрої, в яких усередині трубок тече робоче тіло, а ззовні — теплоносій Стосовно парогенератора у цьому випадку на економайзерній ДІЛЯНЦІ кипіння немає, кипіння виникає на випарювальній ДІЛЯНЦІ, а на пароперегрівальній ДІЛЯНЦІ утворюється перегріта пара На випарювальній ДІЛЯНЦІ існують найбільші за амплітудою пульсації температур, а це, у свою чергу, призводить до великих динамічних температурних напружень, появи тріщин та, як наслідок, нещільностей (течій) трубок Нещільні трубки виявляються різними методами у процесі діагностування ВІДОМІ способи виведення нещільних трубок із роботи — це різні види зварювання (Пучков В М Ядерні паровиробляючі установки Будова ядерних ПВУ Ч 1 Конспект лекцій ВМФ, 1986 60с) Недоліком цих способів є ускладнення подальшого ремонту теплообмінного апарату Технічним завданням винаходу є розробка пристрою для тимчасового заглушування нещільних трубок теплообмінних апаратів, в тому числі і парогенераторів АЕС Вирішення поставленого технічного завдання парогенеруючій трубці ущільнюючу втулку з конусним хвостовиком, усередині якого розміщений шток з конусним упором на КІНЦІ, ЯКИЙ відрізня ється тим, що пристрій додатково обладнаний затискачем, виконаним у вигляді шайби зі стопорним хвостовиком та гайки, причому на іншому КІНЦІ штока виконано різьбу під названий затискач, а внутрішня частина кінця трубки виконана у вигляді зрізаного конуса, спрямованого меншою основою у сторону кінця трубки 2 Пристрій за п 1, який відрізняється тим, що ущільнююча втулка виготовлена із відпаленої МІДІ досягається тим, що пропонується пристрій для тимчасового заглушування з обох сторін нещільних трубок у МІСЦІ проходу через трубні дошки Пристрій містить в парогенеруючій трубці ущільнюючу втулку з конусним хвостовиком, усередині якого розміщений шток з конусним упором на КІНЦІ, а на іншому КІНЦІ штока зроблено різьбу під затискач, при цьому внутрішня частина кінця трубки виконана в вигляді зрізаного конуса, спрямованого меншою основою у сторону кінця трубки На фіг 1 показано вихідний стан пристрою На фіг 2 зображено пристрій у робочому стані після ущільнення текучої трубки, де 1 — трубна дошка, 2 — вузол, що запобігає обертанню ущільнюючого пристрою, 3 — шток з конусним упором, 4 — гайка, 5 — шайба, 6 — стопор хвостовика, 7 — ущільнююча втулка, 8 — парогенеруюча трубка, 9 — затискач Пристрій містить таке технічне рішення ущільнююча втулка (7) з відпаленої МІДІ З конусним хвостовиком встановлена у нещільну парогенеруючу трубку (8), усередині якої розміщується шток з конусним упором на КІНЦІ (3) Щоб підвищити надійність шляхом забезпечення герметичності, пристрій обладнано затискачем (9), виконаним у вигляді шайби (5) зі стопором хвостовика (6) та гайки (О 00 00 (О 62886 (4) При цьому на іншому КІНЦІ штока зроблено різьбу під названий затискач, а трубка виконана з внутрішньою кільцевою канавкою у вигляді зрізаного конуса, спрямованого меншою основою у бік кінця трубки Завдяки вузлу (2), який запобігає обертанню ущільнюючого пристрою, лише одна деталь пристрою обертається Це - гайка (4), решта деталей не обертається, а переміщується поступово Комп'ютерна верстка Н Кураєва За рахунок тиску теплоносія в ущільненій трубці пристрій має здатність до самоущільнення Запропонований пристрій після ущільнення трубки, по якій тече робоче тіло, забезпечує нормальну експлуатацію теплообмінного апарату та спрощує його плановий ремонт Для ще більшої надійності основа стопора може бути приварена до кінця трубки Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
