Пневморідинний спосіб формування деталей швейних виробів об’ємно-просторової форми
Формула / Реферат

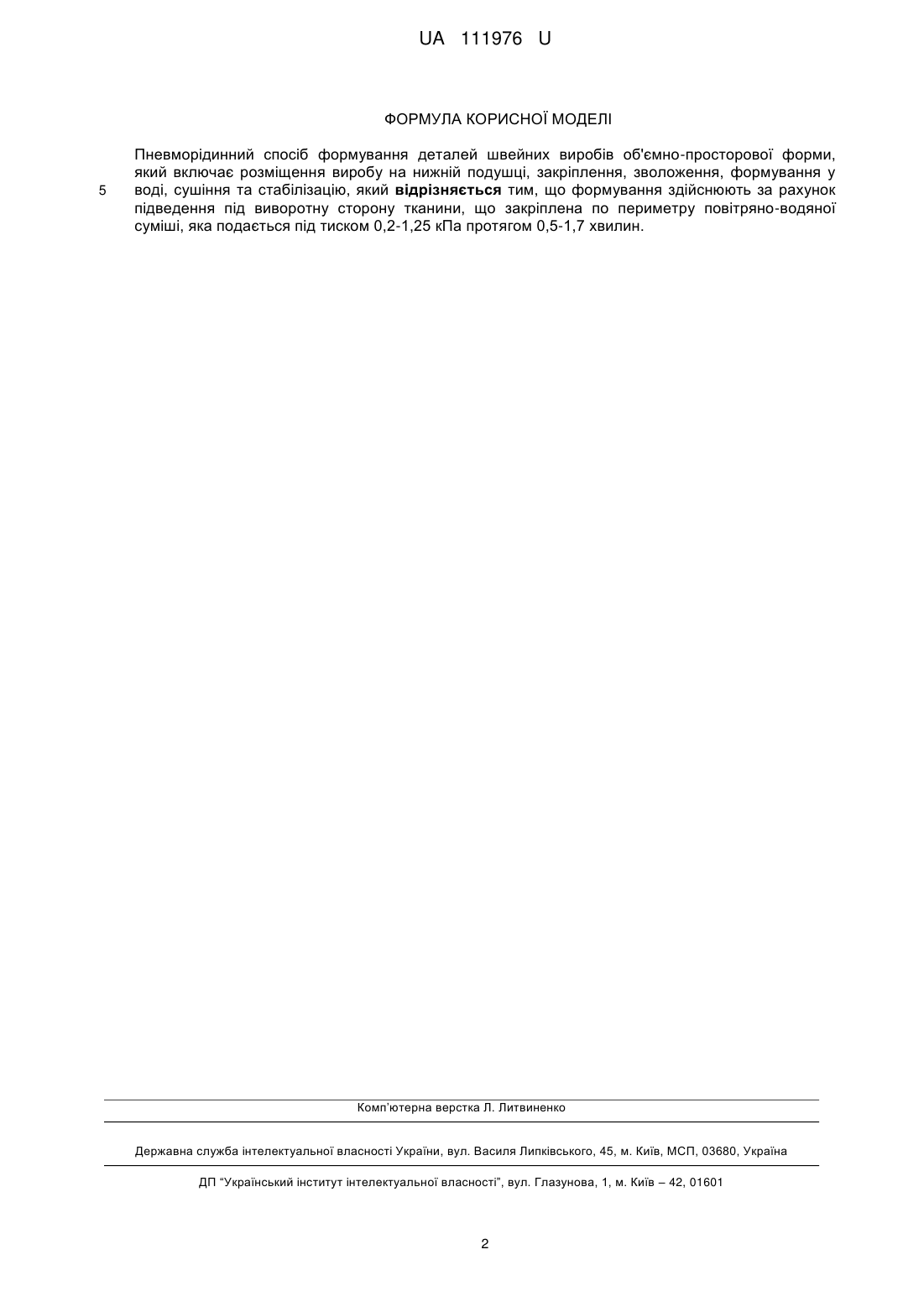

Пневморідинний спосіб формування деталей швейних виробів об'ємно-просторової форми, який включає розміщення виробу на нижній подушці, закріплення, зволоження, формування у воді, сушіння та стабілізацію, який відрізняється тим, що формування здійснюють за рахунок підведення під виворотну сторону тканини, що закріплена по периметру повітряно-водяної суміші, яка подається під тиском 0,2-1,25 кПа протягом 0,5-1,7 хвилин.
Текст

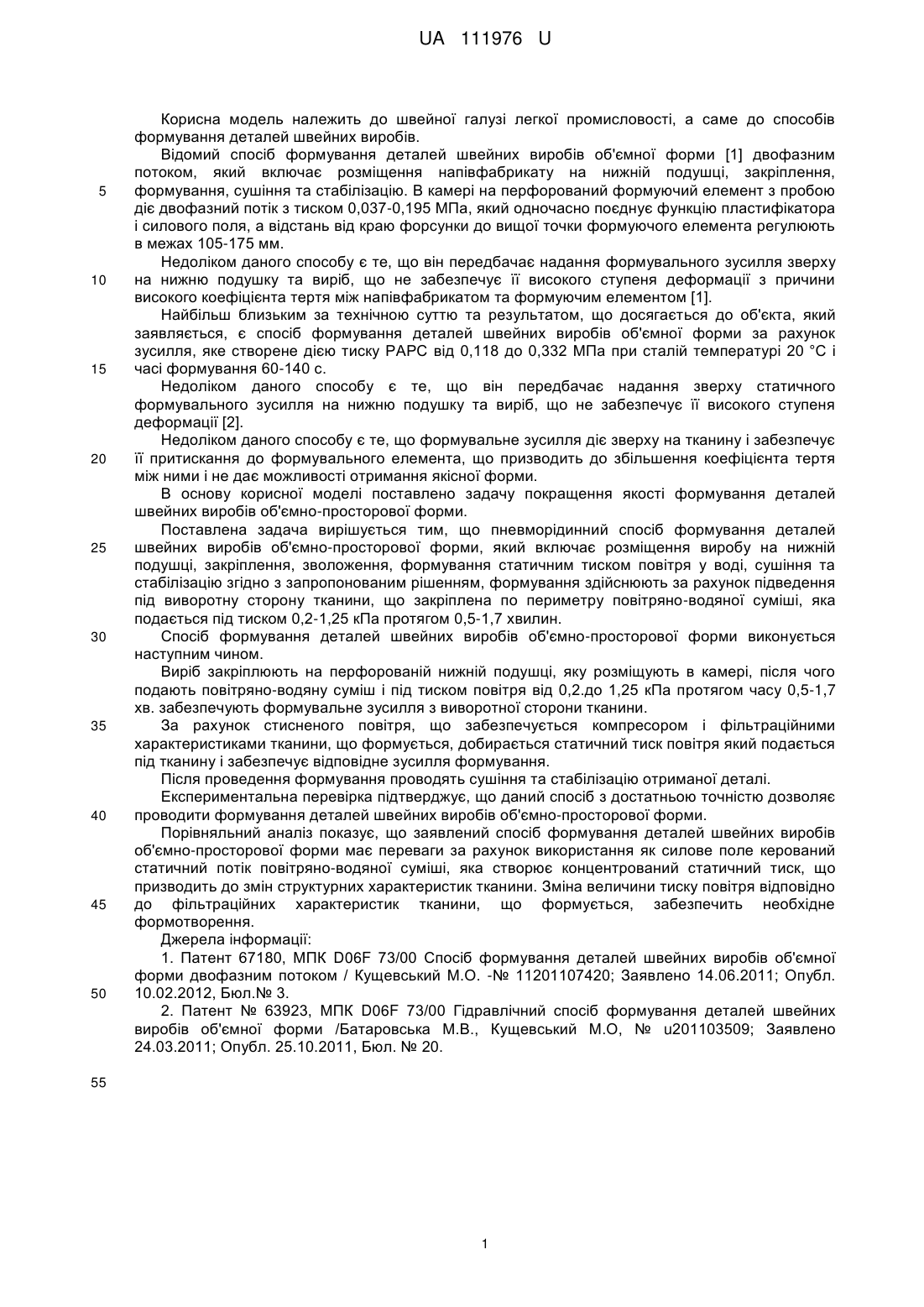

Реферат: Пневморідинний спосіб формування деталей швейних виробів об'ємно-просторової форми включає розміщення виробу на нижній подушці, закріплення, зволоження, формування у воді, сушіння та стабілізацію. Формування здійснюють за рахунок підведення під виворотну сторону тканини, що закріплена по периметру повітряно-водяної суміші, яка подається під тиском 0,21,25 кПа протягом 0,5-1,7 хвилин. UA 111976 U (12) UA 111976 U UA 111976 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до швейної галузі легкої промисловості, а саме до способів формування деталей швейних виробів. Відомий спосіб формування деталей швейних виробів об'ємної форми [1] двофазним потоком, який включає розміщення напівфабрикату на нижній подушці, закріплення, формування, сушіння та стабілізацію. В камері на перфорований формуючий елемент з пробою діє двофазний потік з тиском 0,037-0,195 МПа, який одночасно поєднує функцію пластифікатора і силового поля, а відстань від краю форсунки до вищої точки формуючого елемента регулюють в межах 105-175 мм. Недоліком даного способу є те, що він передбачає надання формувального зусилля зверху на нижню подушку та виріб, що не забезпечує її високого ступеня деформації з причини високого коефіцієнта тертя між напівфабрикатом та формуючим елементом [1]. Найбільш близьким за технічною суттю та результатом, що досягається до об'єкта, який заявляється, є спосіб формування деталей швейних виробів об'ємної форми за рахунок зусилля, яке створене дією тиску РАРС від 0,118 до 0,332 МПа при сталій температурі 20 °C і часі формування 60-140 с. Недоліком даного способу є те, що він передбачає надання зверху статичного формувального зусилля на нижню подушку та виріб, що не забезпечує її високого ступеня деформації [2]. Недоліком даного способу є те, що формувальне зусилля діє зверху на тканину і забезпечує її притискання до формувального елемента, що призводить до збільшення коефіцієнта тертя між ними і не дає можливості отримання якісної форми. В основу корисної моделі поставлено задачу покращення якості формування деталей швейних виробів об'ємно-просторової форми. Поставлена задача вирішується тим, що пневморідинний спосіб формування деталей швейних виробів об'ємно-просторової форми, який включає розміщення виробу на нижній подушці, закріплення, зволоження, формування статичним тиском повітря у воді, сушіння та стабілізацію згідно з запропонованим рішенням, формування здійснюють за рахунок підведення під виворотну сторону тканини, що закріплена по периметру повітряно-водяної суміші, яка подається під тиском 0,2-1,25 кПа протягом 0,5-1,7 хвилин. Спосіб формування деталей швейних виробів об'ємно-просторової форми виконується наступним чином. Виріб закріплюють на перфорованій нижній подушці, яку розміщують в камері, після чого подають повітряно-водяну суміш і під тиском повітря від 0,2.до 1,25 кПа протягом часу 0,5-1,7 хв. забезпечують формувальне зусилля з виворотної сторони тканини. За рахунок стисненого повітря, що забезпечується компресором і фільтраційними характеристиками тканини, що формується, добирається статичний тиск повітря який подається під тканину і забезпечує відповідне зусилля формування. Після проведення формування проводять сушіння та стабілізацію отриманої деталі. Експериментальна перевірка підтверджує, що даний спосіб з достатньою точністю дозволяє проводити формування деталей швейних виробів об'ємно-просторової форми. Порівняльний аналіз показує, що заявлений спосіб формування деталей швейних виробів об'ємно-просторової форми має переваги за рахунок використання як силове поле керований статичний потік повітряно-водяної суміші, яка створює концентрований статичний тиск, що призводить до змін структурних характеристик тканини. Зміна величини тиску повітря відповідно до фільтраційних характеристик тканини, що формується, забезпечить необхідне формотворення. Джерела інформації: 1. Патент 67180, МПК D06F 73/00 Спосіб формування деталей швейних виробів об'ємної форми двофазним потоком / Кущевський М.О. -№ 11201107420; Заявлено 14.06.2011; Опубл. 10.02.2012, Бюл.№ 3. 2. Патент № 63923, МПК D06F 73/00 Гідравлічний спосіб формування деталей швейних виробів об'ємної форми /Батаровська М.В., Кущевський М.О, № u201103509; Заявлено 24.03.2011; Опубл. 25.10.2011, Бюл. № 20. 55 1 UA 111976 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пневморідинний спосіб формування деталей швейних виробів об'ємно-просторової форми, який включає розміщення виробу на нижній подушці, закріплення, зволоження, формування у воді, сушіння та стабілізацію, який відрізняється тим, що формування здійснюють за рахунок підведення під виворотну сторону тканини, що закріплена по периметру повітряно-водяної суміші, яка подається під тиском 0,2-1,25 кПа протягом 0,5-1,7 хвилин. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: D06F 73/00, D06F 71/18
Мітки: формування, деталей, виробів, швейних, спосіб, форми, пневморідинний, об`ємно-просторової
