Спосіб визначення максимальних динамічних складових навантажень в приводах машин з асинхронними електричними двигунами в режимах пуску

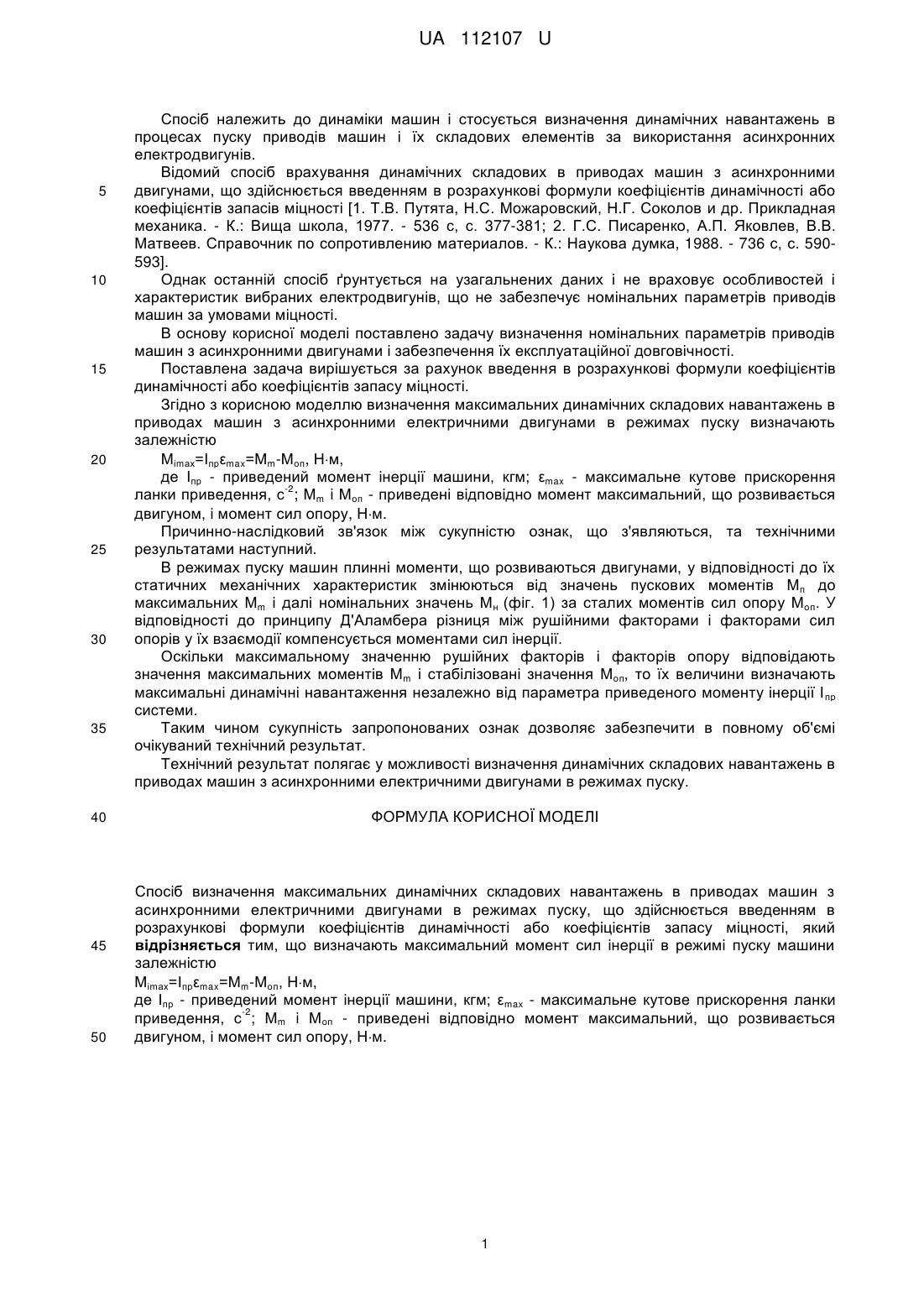

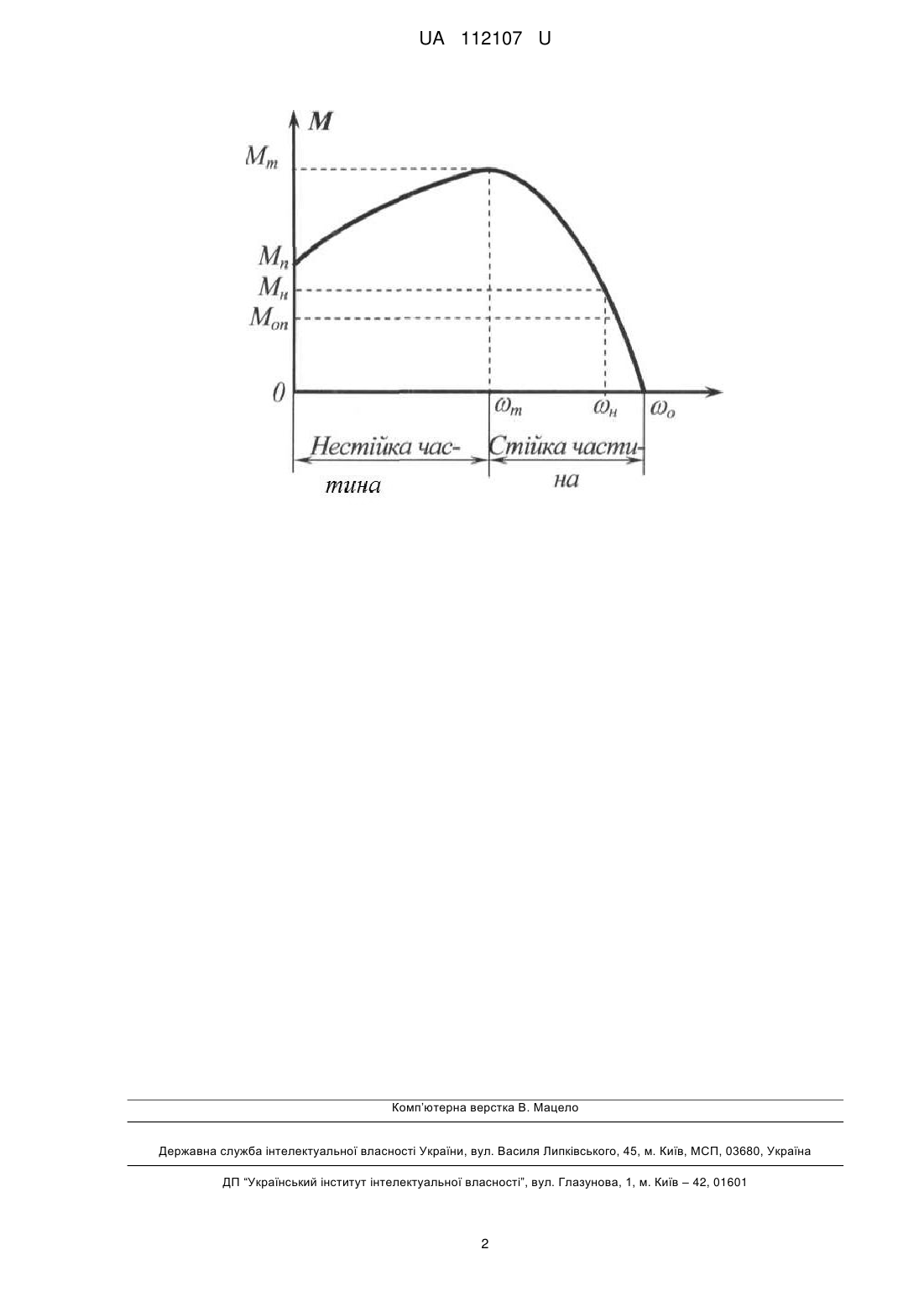

Реферат: Спосіб визначення максимальних динамічних складових навантажень в приводах машин з асинхронними електричними двигунами в режимах пуску, здійснюється введенням в розрахункові формули коефіцієнтів динамічності або коефіцієнтів запасу міцності. Максимальний момент сил інерції в режимі пуску машини визначається залежністю Міmах=Іпрεmax=Мm-Моп, Нм. UA 112107 U (54) СПОСІБ ВИЗНАЧЕННЯ МАКСИМАЛЬНИХ ДИНАМІЧНИХ СКЛАДОВИХ НАВАНТАЖЕНЬ В ПРИВОДАХ МАШИН З АСИНХРОННИМИ ЕЛЕКТРИЧНИМИ ДВИГУНАМИ В РЕЖИМАХ ПУСКУ UA 112107 U UA 112107 U 5 10 15 20 25 30 35 40 45 50 Спосіб належить до динаміки машин і стосується визначення динамічних навантажень в процесах пуску приводів машин і їх складових елементів за використання асинхронних електродвигунів. Відомий спосіб врахування динамічних складових в приводах машин з асинхронними двигунами, що здійснюється введенням в розрахункові формули коефіцієнтів динамічності або коефіцієнтів запасів міцності [1. Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов и др. Прикладная механика. - К.: Вища школа, 1977. - 536 с, с. 377-381; 2. Г.С. Писаренко, А.П. Яковлев, В.В. Матвеев. Справочник по сопротивлению материалов. - К.: Наукова думка, 1988. - 736 с, с. 590593]. Однак останній спосіб ґрунтується на узагальнених даних і не враховує особливостей і характеристик вибраних електродвигунів, що не забезпечує номінальних параметрів приводів машин за умовами міцності. В основу корисної моделі поставлено задачу визначення номінальних параметрів приводів машин з асинхронними двигунами і забезпечення їх експлуатаційної довговічності. Поставлена задача вирішується за рахунок введення в розрахункові формули коефіцієнтів динамічності або коефіцієнтів запасу міцності. Згідно з корисною моделлю визначення максимальних динамічних складових навантажень в приводах машин з асинхронними електричними двигунами в режимах пуску визначають залежністю Міmах=Іпрεmax=Мm-Моп, Нм, де Іпр - приведений момент інерції машини, кгм; εmax - максимальне кутове прискорення -2 ланки приведення, с ; Мm i Моп - приведені відповідно момент максимальний, що розвивається двигуном, і момент сил опору, Нм. Причинно-наслідковий зв'язок між сукупністю ознак, що з'являються, та технічними результатами наступний. В режимах пуску машин плинні моменти, що розвиваються двигунами, у відповідності до їх статичних механічних характеристик змінюються від значень пускових моментів Мп до максимальних Мm і далі номінальних значень Мн (фіг. 1) за сталих моментів сил опору Моп. У відповідності до принципу Д'Аламбера різниця між рушійними факторами і факторами сил опорів у їх взаємодії компенсується моментами сил інерції. Оскільки максимальному значенню рушійних факторів і факторів опору відповідають значення максимальних моментів Мm і стабілізовані значення Моп, то їх величини визначають максимальні динамічні навантаження незалежно від параметра приведеного моменту інерції І пр системи. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. Технічний результат полягає у можливості визначення динамічних складових навантажень в приводах машин з асинхронними електричними двигунами в режимах пуску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб визначення максимальних динамічних складових навантажень в приводах машин з асинхронними електричними двигунами в режимах пуску, що здійснюється введенням в розрахункові формули коефіцієнтів динамічності або коефіцієнтів запасу міцності, який відрізняється тим, що визначають максимальний момент сил інерції в режимі пуску машини залежністю Міmах=Іпрεmax=Мm-Моп, Нм, де Іпр - приведений момент інерції машини, кгм; εmax - максимальне кутове прискорення ланки -2 приведення, с ; Мm i Моп - приведені відповідно момент максимальний, що розвивається двигуном, і момент сил опору, Нм. 1 UA 112107 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
