Поглинальний електромагнітний екран

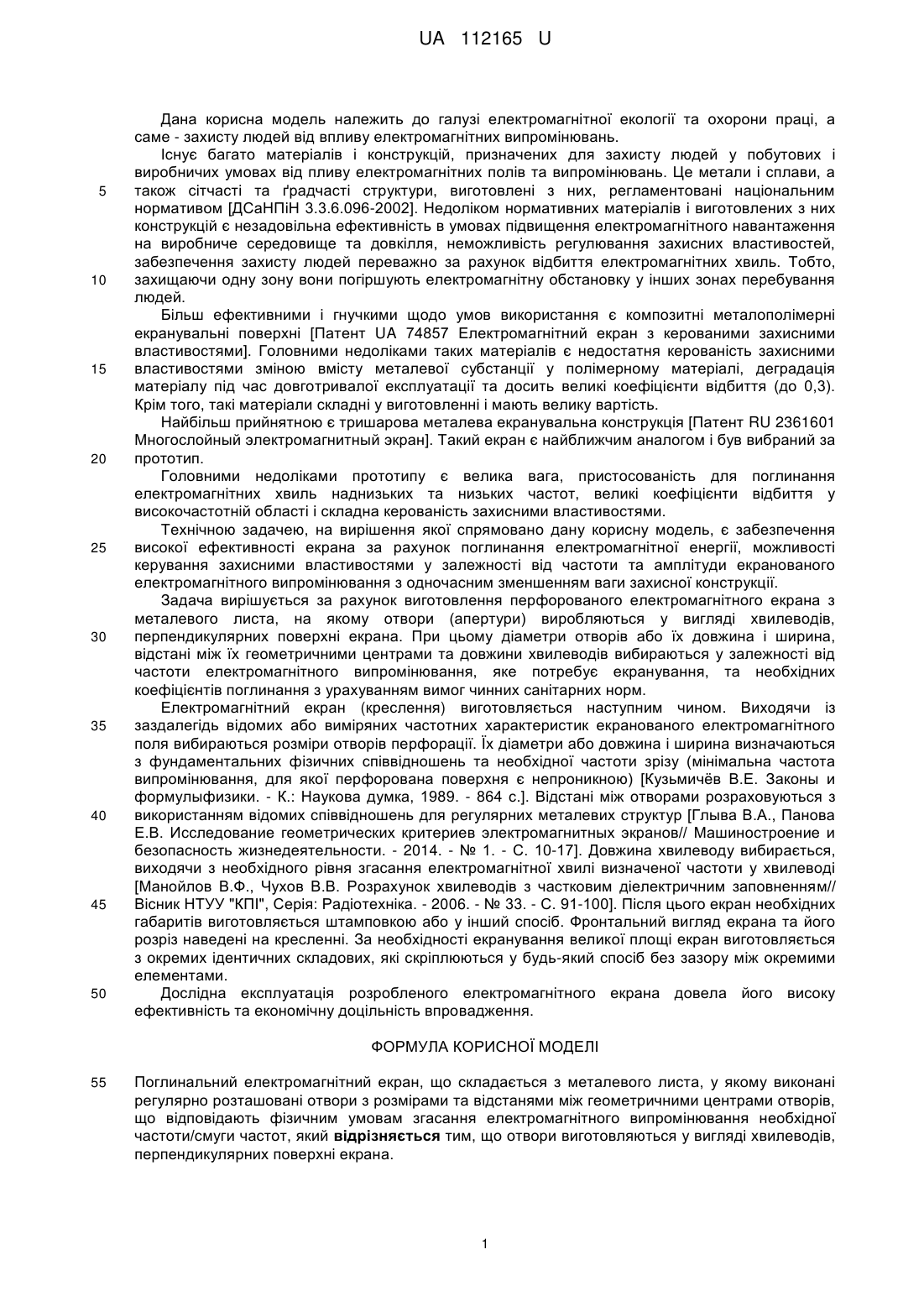

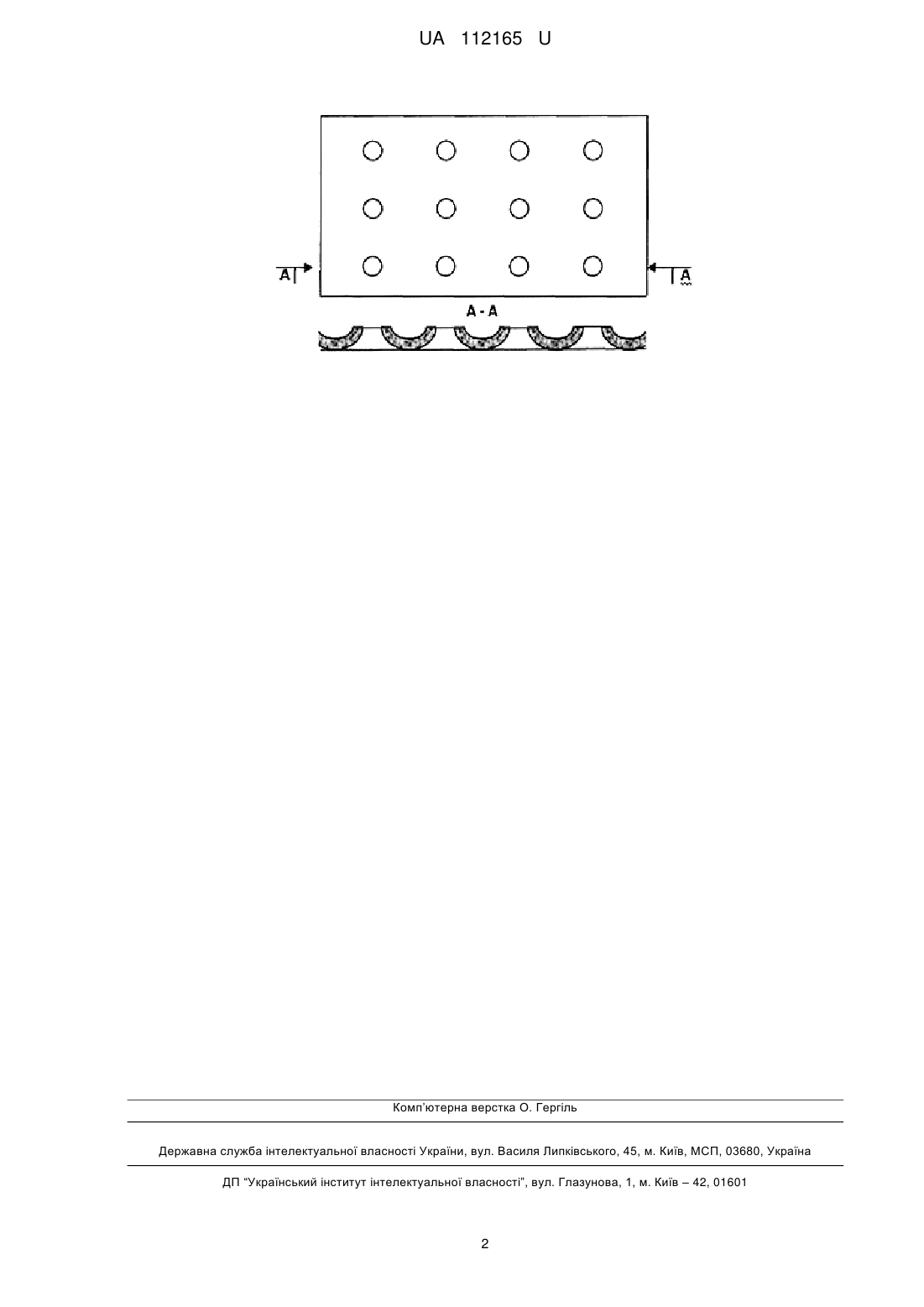

Реферат: Поглинальний електромагнітний екран складається з металевого листа, у якому виконані регулярно розташовані отвори з розмірами та відстанями між геометричними центрами отворів, що відповідають фізичним умовам згасання електромагнітного випромінювання необхідної частоти/смуги частот, причому отвори виготовляються у вигляді хвилеводів, перпендикулярних поверхні екрана. UA 112165 U (12) UA 112165 U UA 112165 U 5 10 15 20 25 30 35 40 45 50 Дана корисна модель належить до галузі електромагнітної екології та охорони праці, а саме - захисту людей від впливу електромагнітних випромінювань. Існує багато матеріалів і конструкцій, призначених для захисту людей у побутових і виробничих умовах від пливу електромагнітних полів та випромінювань. Це метали і сплави, а також сітчасті та ґрадчасті структури, виготовлені з них, регламентовані національним нормативом [ДСаНПіН 3.3.6.096-2002]. Недоліком нормативних матеріалів і виготовлених з них конструкцій є незадовільна ефективність в умовах підвищення електромагнітного навантаження на виробниче середовище та довкілля, неможливість регулювання захисних властивостей, забезпечення захисту людей переважно за рахунок відбиття електромагнітних хвиль. Тобто, захищаючи одну зону вони погіршують електромагнітну обстановку у інших зонах перебування людей. Більш ефективними і гнучкими щодо умов використання є композитні металополімерні екранувальні поверхні [Патент UA 74857 Електромагнітний екран з керованими захисними властивостями]. Головними недоліками таких матеріалів є недостатня керованість захисними властивостями зміною вмісту металевої субстанції у полімерному матеріалі, деградація матеріалу під час довготривалої експлуатації та досить великі коефіцієнти відбиття (до 0,3). Крім того, такі матеріали складні у виготовленні і мають велику вартість. Найбільш прийнятною є тришарова металева екранувальна конструкція [Патент RU 2361601 Многослойный электромагнитный экран]. Такий екран є найближчим аналогом і був вибраний за прототип. Головними недоліками прототипу є велика вага, пристосованість для поглинання електромагнітних хвиль наднизьких та низьких частот, великі коефіцієнти відбиття у високочастотній області і складна керованість захисними властивостями. Технічною задачею, на вирішення якої спрямовано дану корисну модель, є забезпечення високої ефективності екрана за рахунок поглинання електромагнітної енергії, можливості керування захисними властивостями у залежності від частоти та амплітуди екранованого електромагнітного випромінювання з одночасним зменшенням ваги захисної конструкції. Задача вирішується за рахунок виготовлення перфорованого електромагнітного екрана з металевого листа, на якому отвори (апертури) виробляються у вигляді хвилеводів, перпендикулярних поверхні екрана. При цьому діаметри отворів або їх довжина і ширина, відстані між їх геометричними центрами та довжини хвилеводів вибираються у залежності від частоти електромагнітного випромінювання, яке потребує екранування, та необхідних коефіцієнтів поглинання з урахуванням вимог чинних санітарних норм. Електромагнітний екран (креслення) виготовляється наступним чином. Виходячи із заздалегідь відомих або виміряних частотних характеристик екранованого електромагнітного поля вибираються розміри отворів перфорації. Їх діаметри або довжина і ширина визначаються з фундаментальних фізичних співвідношень та необхідної частоти зрізу (мінімальна частота випромінювання, для якої перфорована поверхня є непроникною) [Кузьмичёв В.Е. Законы и формулыфизики. - К.: Наукова думка, 1989. - 864 с.]. Відстані між отворами розраховуються з використанням відомих співвідношень для регулярних металевих структур [Глыва В.А., Панова Е.В. Исследование геометрических критериев электромагнитных экранов// Машиностроение и безопасность жизнедеятельности. - 2014. - № 1. - С. 10-17]. Довжина хвилеводу вибирається, виходячи з необхідного рівня згасання електромагнітної хвилі визначеної частоти у хвилеводі [Манойлов В.Ф., Чухов В.В. Розрахунок хвилеводів з частковим діелектричним заповненням// Вісник НТУУ "КПІ", Серія: Радіотехніка. - 2006. - № 33. - С. 91-100]. Після цього екран необхідних габаритів виготовляється штамповкою або у інший спосіб. Фронтальний вигляд екрана та його розріз наведені на кресленні. За необхідності екранування великої площі екран виготовляється з окремих ідентичних складових, які скріплюються у будь-який спосіб без зазору між окремими елементами. Дослідна експлуатація розробленого електромагнітного екрана довела його високу ефективність та економічну доцільність впровадження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Поглинальний електромагнітний екран, що складається з металевого листа, у якому виконані регулярно розташовані отвори з розмірами та відстанями між геометричними центрами отворів, що відповідають фізичним умовам згасання електромагнітного випромінювання необхідної частоти/смуги частот, який відрізняється тим, що отвори виготовляються у вигляді хвилеводів, перпендикулярних поверхні екрана. 1 UA 112165 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
