Екран поглинальний електромагнітний електромагнітоп

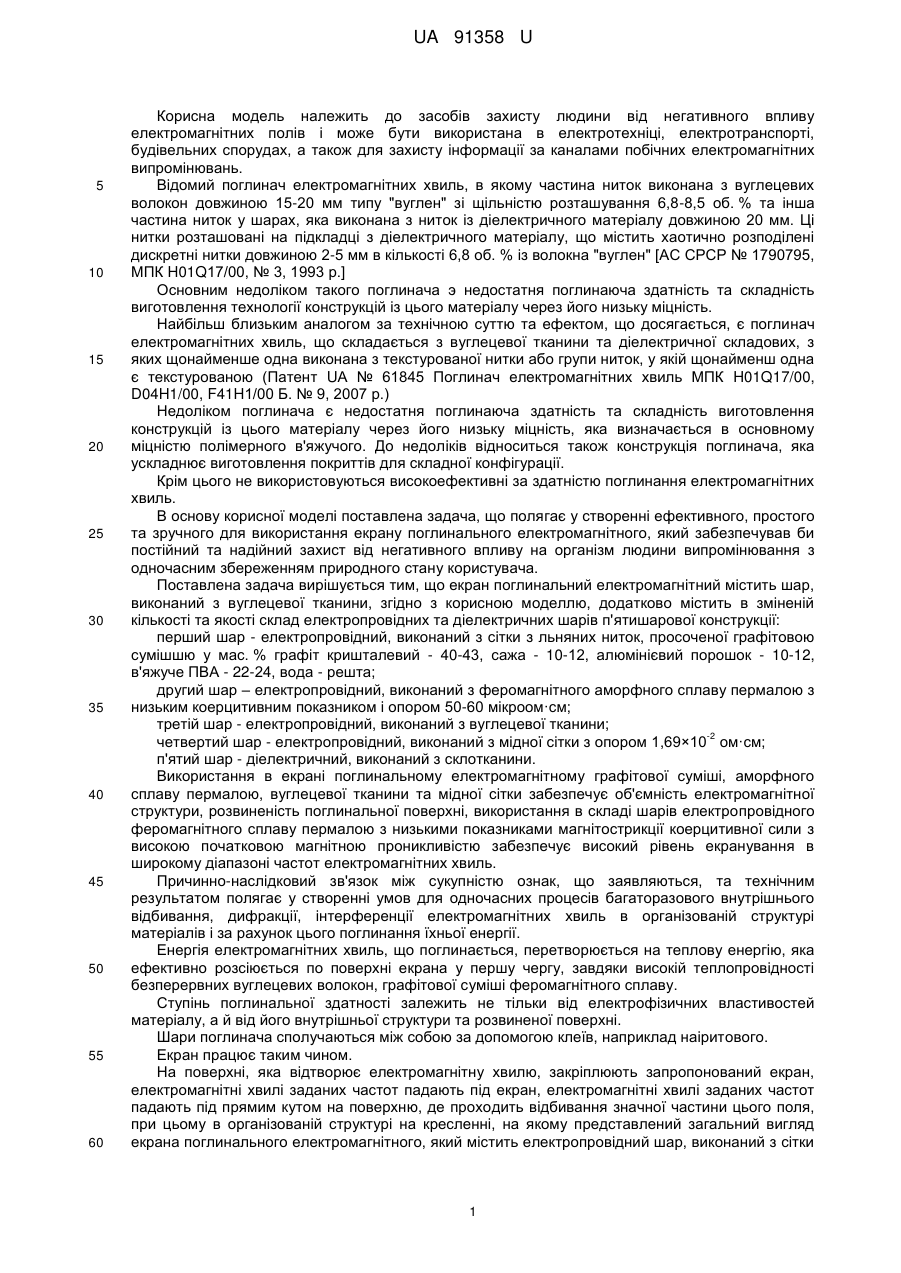

Реферат: Екран поглинальний електромагнітний містить шар, виконаний з вуглецевої тканини і додатково містить в зміненій кількості та якості склад діелектричних та електропровідних шарів п'ятишарової конструкції. UA 91358 U (54) ЕКРАН ПОГЛИНАЛЬНИЙ ЕЛЕКТРОМАГНІТНИЙ ЕЛЕКТРОМАГНІТОП UA 91358 U UA 91358 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до засобів захисту людини від негативного впливу електромагнітних полів і може бути використана в електротехніці, електротранспорті, будівельних спорудах, а також для захисту інформації за каналами побічних електромагнітних випромінювань. Відомий поглинач електромагнітних хвиль, в якому частина ниток виконана з вуглецевих волокон довжиною 15-20 мм типу "вуглен" зі щільністю розташування 6,8-8,5 об. % та інша частина ниток у шарах, яка виконана з ниток із діелектричного матеріалу довжиною 20 мм. Ці нитки розташовані на підкладці з діелектричного матеріалу, що містить хаотично розподілені дискретні нитки довжиною 2-5 мм в кількості 6,8 об. % із волокна "вуглен" [АС СРСР № 1790795, МПК H01Q17/00, № 3, 1993 р.] Основним недоліком такого поглинача э недостатня поглинаюча здатність та складність виготовлення технології конструкцій із цього матеріалу через його низьку міцність. Найбільш близьким аналогом за технічною суттю та ефектом, що досягається, є поглинач електромагнітних хвиль, що складається з вуглецевої тканини та діелектричної складових, з яких щонайменше одна виконана з текстурованої нитки або групи ниток, у якій щонайменш одна є текстурованою (Патент UА № 61845 Поглинач електромагнітних хвиль МПК H01Q17/00, D04H1/00, F41H1/00 Б. № 9, 2007 р.) Недоліком поглинача є недостатня поглинаюча здатність та складність виготовлення конструкцій із цього матеріалу через його низьку міцність, яка визначається в основному міцністю полімерного в'яжучого. До недоліків відноситься також конструкція поглинача, яка ускладнює виготовлення покриттів для складної конфігурації. Крім цього не використовуються високоефективні за здатністю поглинання електромагнітних хвиль. В основу корисної моделі поставлена задача, що полягає у створенні ефективного, простого та зручного для використання екрану поглинального електромагнітного, який забезпечував би постійний та надійний захист від негативного впливу на організм людини випромінювання з одночасним збереженням природного стану користувача. Поставлена задача вирішується тим, що екран поглинальний електромагнітний містить шар, виконаний з вуглецевої тканини, згідно з корисною моделлю, додатково містить в зміненій кількості та якості склад електропровідних та діелектричних шарів п'ятишарової конструкції: перший шар - електропровідний, виконаний з сітки з льняних ниток, просоченої графітовою сумішшю у мас. % графіт кришталевий - 40-43, сажа - 10-12, алюмінієвий порошок - 10-12, в'яжуче ПВА - 22-24, вода - решта; другий шар – електропровідний, виконаний з феромагнітного аморфного сплаву пермалою з низьким коерцитивним показником і опором 50-60 мікроом·см; третій шар - електропровідний, виконаний з вуглецевої тканини; -2 четвертий шар - електропровідний, виконаний з мідної сітки з опором 1,69×10 ом·см; п'ятий шар - діелектричний, виконаний з склотканини. Використання в екрані поглинальному електромагнітному графітової суміші, аморфного сплаву пермалою, вуглецевої тканини та мідної сітки забезпечує об'ємність електромагнітної структури, розвиненість поглинальної поверхні, використання в складі шарів електропровідного феромагнітного сплаву пермалою з низькими показниками магнітострикції коерцитивної сили з високою початковою магнітною проникливістю забезпечує високий рівень екранування в широкому діапазоні частот електромагнітних хвиль. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у створенні умов для одночасних процесів багаторазового внутрішнього відбивання, дифракції, інтерференції електромагнітних хвиль в організованій структурі матеріалів і за рахунок цього поглинання їхньої енергії. Енергія електромагнітних хвиль, що поглинається, перетворюється на теплову енергію, яка ефективно розсіюється по поверхні екрана у першу чергу, завдяки високій теплопровідності безперервних вуглецевих волокон, графітової суміші феромагнітного сплаву. Ступінь поглинальної здатності залежить не тільки від електрофізичних властивостей матеріалу, а й від його внутрішньої структури та розвиненої поверхні. Шари поглинача сполучаються між собою за допомогою клеїв, наприклад наіритового. Екран працює таким чином. На поверхні, яка відтворює електромагнітну хвилю, закріплюють запропонований екран, електромагнітні хвилі заданих частот падають під екран, електромагнітні хвилі заданих частот падають під прямим кутом на поверхню, де проходить відбивання значної частини цього поля, при цьому в організованій структурі на кресленні, на якому представлений загальний вигляд екрана поглинального електромагнітного, який містить електропровідний шар, виконаний з сітки 1 UA 91358 U 5 з льняних ниток, просочених графітовою сумішшю 1, електропровідний феромагнітний шар, виконаний з аморфного сплаву пермалою 2, електропровідний шар, виконаний з вуглецевої тканини 3, електропровідний шар, виконаний з мідної сітки 4, діелектричний шар, виконаний з склотканини 5. У таблиці наведені усереднені результати вимірювання електромагнітних хвиль експериментальних даних досліджень залежності показників коефіцієнта відбиття зразків від частоти електромагнітних хвиль. Таблиця Коефіцієнт відбиття при частоті, МГц 1 0,4 10 2 0,45 3 0,5 4 0,6 5 0,7 6 0,7 7 0,8 Таким чином, комплекс наведених результатів свідчить запропонованих зразків екрана поглинального електромагнітного. 8 0,9 про 9 0,95 підвищені 10 0,97 якості ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Екран поглинальний електромагнітний містить шар з вуглецевої тканини і, який відрізняється тим, що додатково містить в зміненій кількості та якості склад діелектричних та електропровідних шарів п'ятишарової конструкції: перший шар - електропровідний, виконаний з сітки з льняних ниток, просочений графітовою сумішшю у мас. % графіт кришталевий - 40-43, сажа - 10-12, алюмінієвий порошок - 10-12, в'яжуче ПВА - 22-24, вода - решта; другий шар електропровідний, виконаний з феромагнітного аморфного сплаву пермалою з низьким коерцитивним показником і опором 50-60 мікроом на см; третій шар - електропровідний, виконаний з вуглецевої тканини; четвертий шар - електропровідний, виконаний з мідної сітки з -2 опором 1,69×10 ом/см; п'ятий шар - діелектричний, виконаний з склотканини. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
