Машина з кулісним механізмом

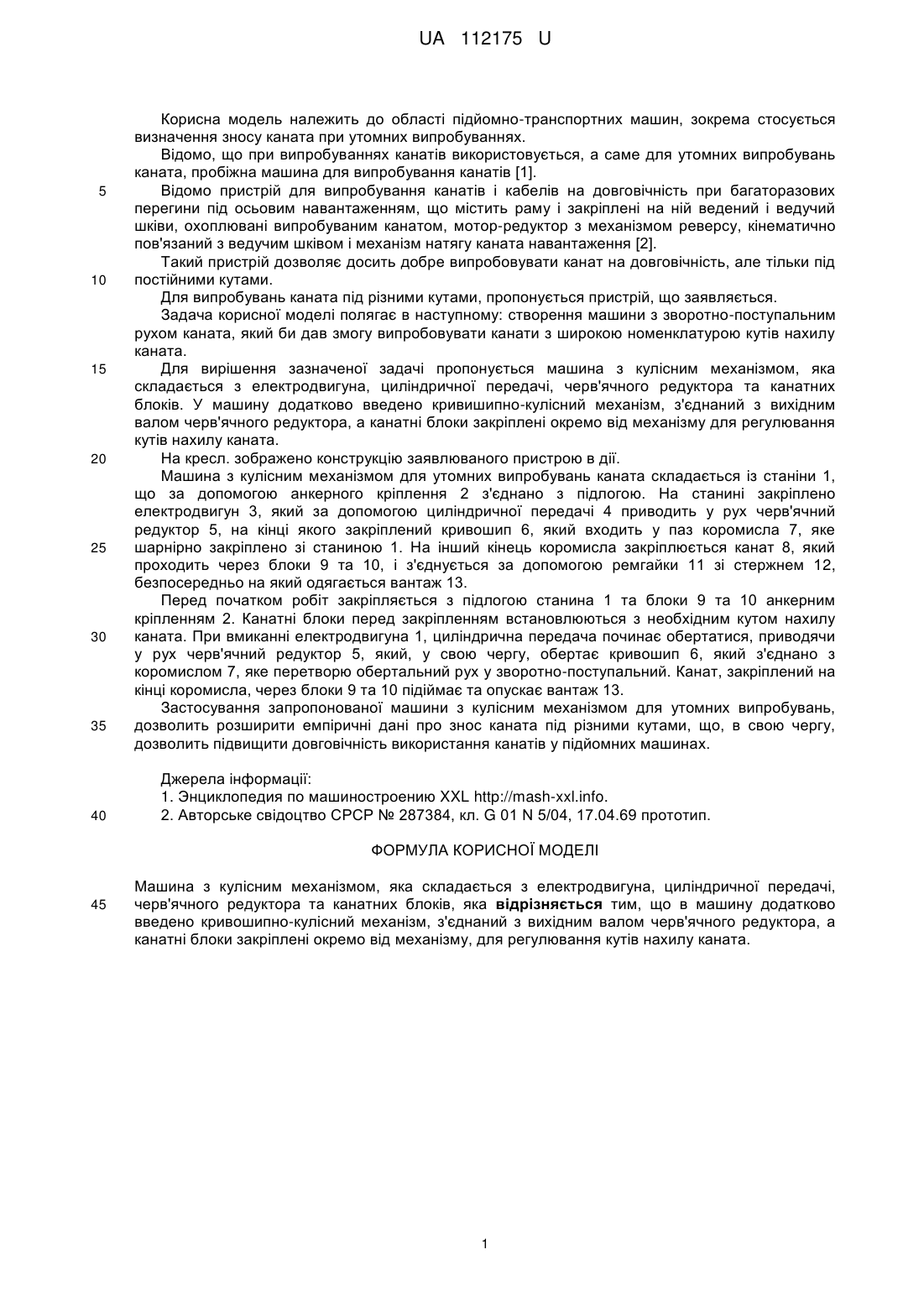

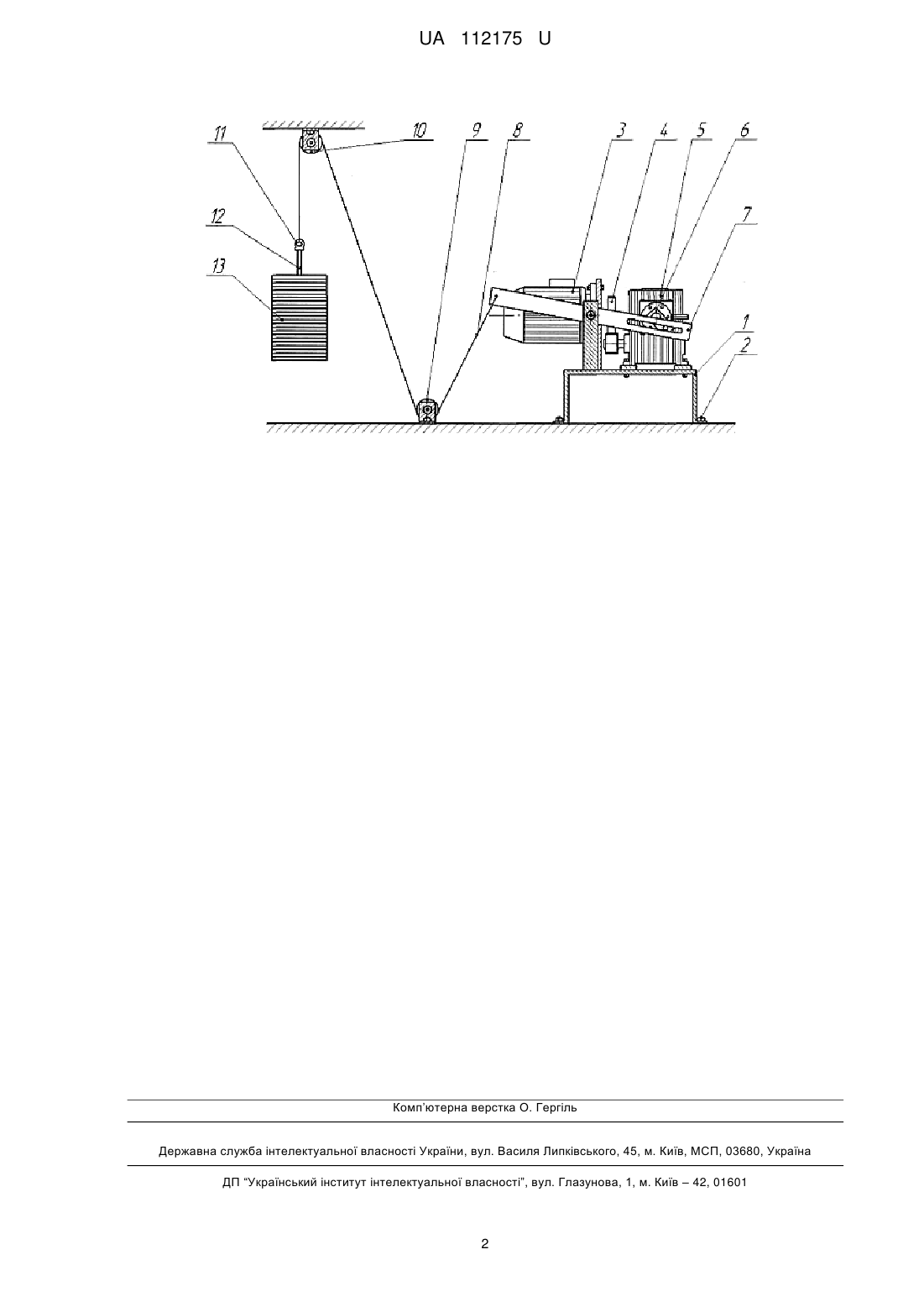

Реферат: UA 112175 U UA 112175 U 5 10 15 20 25 30 35 40 Корисна модель належить до області підйомно-транспортних машин, зокрема стосується визначення зносу каната при утомних випробуваннях. Відомо, що при випробуваннях канатів використовується, а саме для утомних випробувань каната, пробіжна машина для випробування канатів [1]. Відомо пристрій для випробування канатів і кабелів на довговічність при багаторазових перегини під осьовим навантаженням, що містить раму і закріплені на ній ведений і ведучий шківи, охоплювані випробуваним канатом, мотор-редуктор з механізмом реверсу, кінематично пов'язаний з ведучим шківом і механізм натягу каната навантаження [2]. Такий пристрій дозволяє досить добре випробовувати канат на довговічність, але тільки під постійними кутами. Для випробувань каната під різними кутами, пропонується пристрій, що заявляється. Задача корисної моделі полягає в наступному: створення машини з зворотно-поступальним рухом каната, який би дав змогу випробовувати канати з широкою номенклатурою кутів нахилу каната. Для вирішення зазначеної задачі пропонується машина з кулісним механізмом, яка складається з електродвигуна, циліндричної передачі, черв'ячного редуктора та канатних блоків. У машину додатково введено кривишипно-кулісний механізм, з'єднаний з вихідним валом черв'ячного редуктора, а канатні блоки закріплені окремо від механізму для регулювання кутів нахилу каната. На кресл. зображено конструкцію заявлюваного пристрою в дії. Машина з кулісним механізмом для утомних випробувань каната складається із станіни 1, що за допомогою анкерного кріплення 2 з'єднано з підлогою. На станині закріплено електродвигун 3, який за допомогою циліндричної передачі 4 приводить у рух черв'ячний редуктор 5, на кінці якого закріплений кривошип 6, який входить у паз коромисла 7, яке шарнірно закріплено зі станиною 1. На інший кінець коромисла закріплюється канат 8, який проходить через блоки 9 та 10, і з'єднується за допомогою ремгайки 11 зі стержнем 12, безпосередньо на який одягається вантаж 13. Перед початком робіт закріпляється з підлогою станина 1 та блоки 9 та 10 анкерним кріпленням 2. Канатні блоки перед закріпленням встановлюються з необхідним кутом нахилу каната. При вмиканні електродвигуна 1, циліндрична передача починає обертатися, приводячи у рух черв'ячний редуктор 5, який, у свою чергу, обертає кривошип 6, який з'єднано з коромислом 7, яке перетворю обертальний рух у зворотно-поступальний. Канат, закріплений на кінці коромисла, через блоки 9 та 10 підіймає та опускає вантаж 13. Застосування запропонованої машини з кулісним механізмом для утомних випробувань, дозволить розширити емпіричні дані про знос каната під різними кутами, що, в свою чергу, дозволить підвищити довговічність використання канатів у підйомних машинах. Джерела інформації: 1. Энциклопедия по машиностроению XXL http://mash-xxl.info. 2. Авторське свідоцтво СРСР № 287384, кл. G 01 N 5/04, 17.04.69 прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Машина з кулісним механізмом, яка складається з електродвигуна, циліндричної передачі, черв'ячного редуктора та канатних блоків, яка відрізняється тим, що в машину додатково введено кривошипно-кулісний механізм, з'єднаний з вихідним валом черв'ячного редуктора, а канатні блоки закріплені окремо від механізму, для регулювання кутів нахилу каната. 1 UA 112175 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
