Ударна насадка-молот для перфоратора

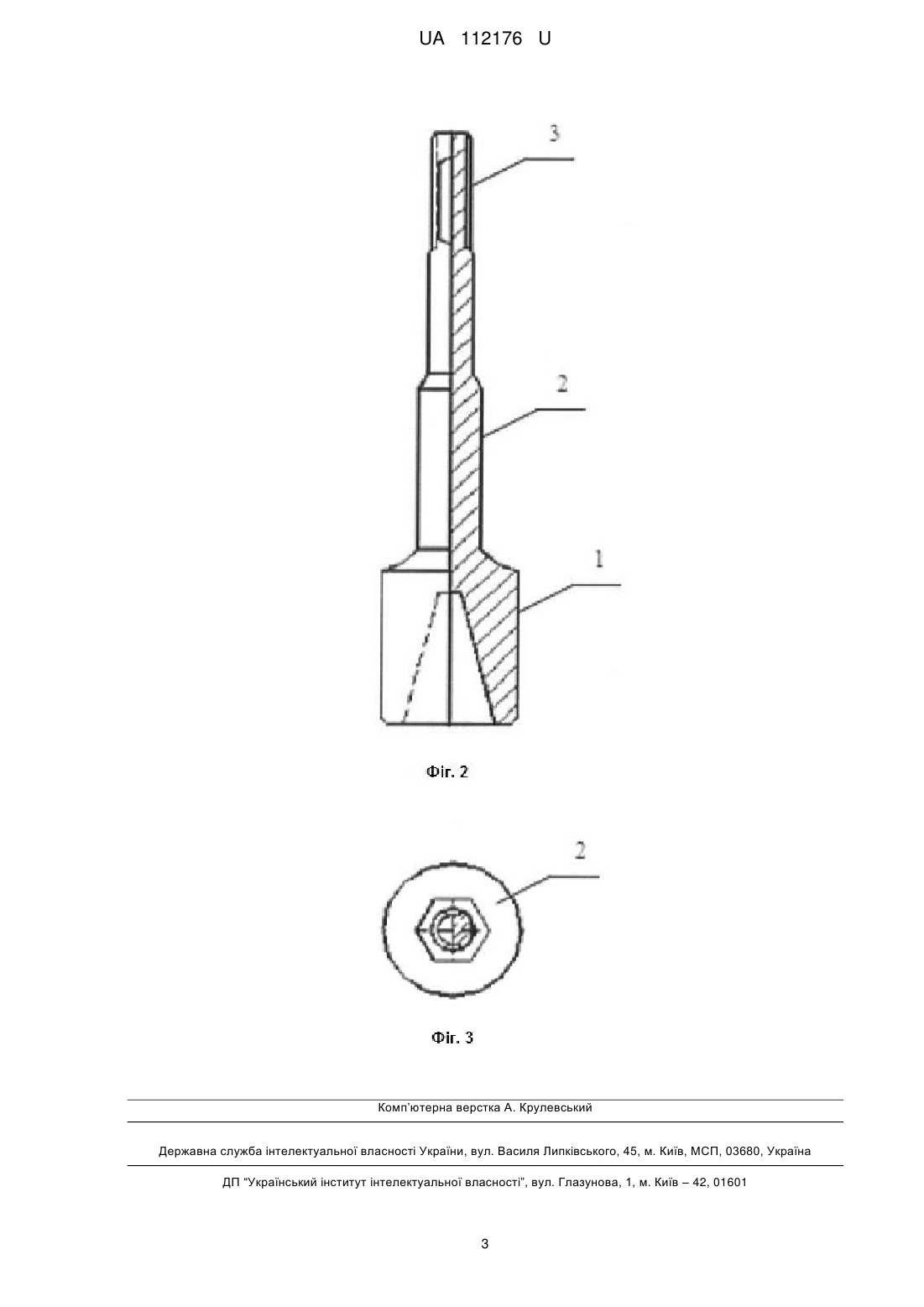

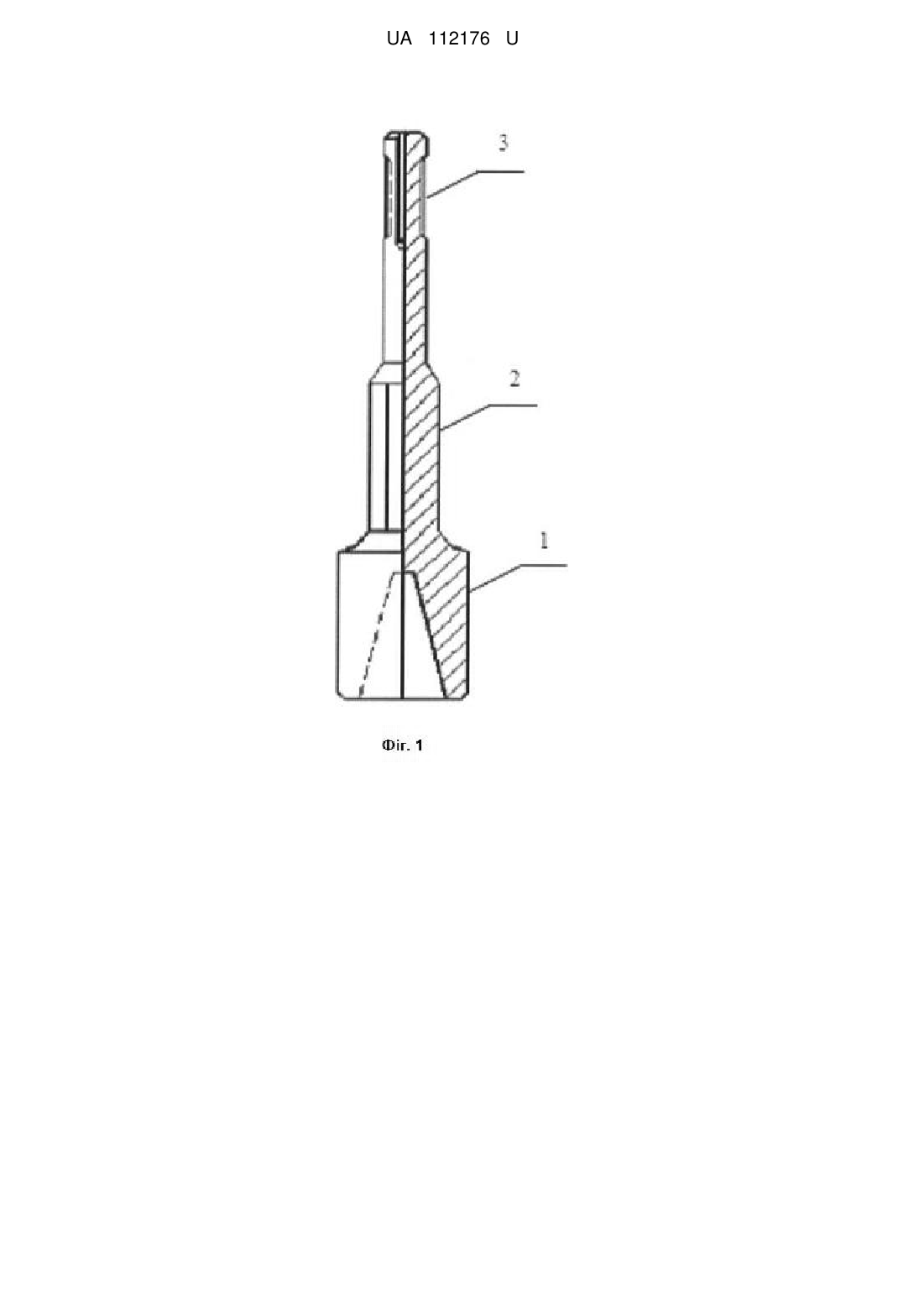

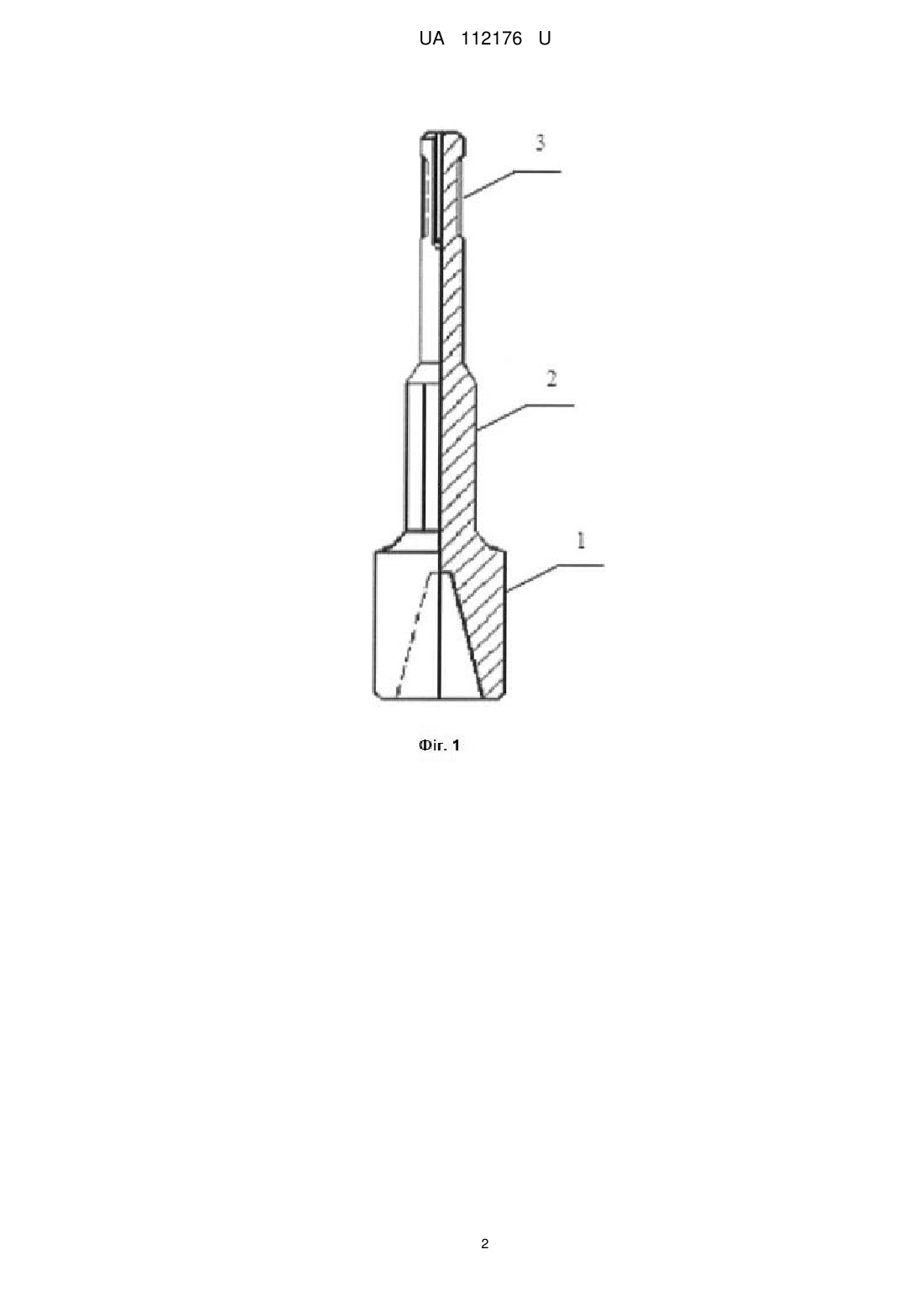

Реферат: UA 112176 U UA 112176 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до будівельного інструменту, а саме до насадок для перфоратора, спрямована на зменшення зусиль, що витрачаються працівниками, та збільшення об'єму роботи. Може використовуватись як в домашніх умовах, так і на виробництві. Відомі пристрої, які виконують подібну функцію, мають складний механізм, що призводить до значної ринкової ціни, або вони не повною мірою виконують покладені функції. Як найближчий аналог прийнято набивочну насадку з робочою поверхнею на ударній головці у вигляді загострених зубів (Патент США № 6/925/924, МПК Е21В 43/117 (20060101) Винахідник: Bourne; Brian (Sevenoaks, GB), яка має схоже технічне рішення, але недоліком пристрою є значні фізичні навантаження на робітника, що знижує ефективність його роботи. В основу корисної моделі поставлена задача зменшення фізичних навантажень на робітника та збільшення продуктивності праці. Поставлена задача вирішується тим, що в ударній насадці-молоті для перфоратора, що містить хвостовик з пазами для кріплення у патроні, який має форму шестигранника, та ударну головку, виконану як одне ціле з хвостовиком, згідно з корисною моделлю, ударну головку виконано циліндричної форми і вона містить конічну вибірку всередині, шорсткувата поверхня конічної вибірки забезпечує зчеплення ударної насадки-молота з елементом, що забивається. Корисна модель представлена на наступних кресленнях: Фіг. 1 - загальний вигляд ударної насадки-молота для перфоратора; Фіг. 2 - вигляд збоку ударної насадки-молота для перфоратора; Фіг. 3 - вид зверху ударної насадки-молота для перфоратора. Позиції на фігурах: 1 - хвостовик насадки; 2 - ударна головка; 3 - конічна форма вибірки. Принцип дії базується на передачі ударних навантажень від перфоратора до елемента, що забивається через насадку-молот. Наведено хвостовик насадки 1, на якій виконано вибірки для кріплення насадки у патроні перфоратора за системою SDS-plus, що дає можливість насадці робити зворотно-поступальні рухи. Хвостовик у перерізі має шестигранну форму, завдяки чому має додаткову міцність та стійкість до деформацій за рахунок своєї форми з шістьма симетричними ребрами жорсткості. Конічна форма вибірки 3 у ударній головці 2 дозволяє елементу, що забивається Ø 5-20 мм, стійко триматися без допоміжних кріплень. Шорсткувата поверхня конічної вибірки підвищує зчеплення ударної насадки-молота з елементом, що забивається. Робота насадки-молота: при використанні перфоратора в режимі відбійного молотка, встановлена та зафіксована у патрон перфоратора насадка-молот притуляється до елемента, що забивається, та надівається на нього. При застосуванні ударів перфоратора насадка-молот миттєво передає їх до елемента, що забивається, в наслідок чого елемент починає входити в поверхню так само, як під дією звичайного молотка. При зміненні діаметра елемента, що забивається, ніяких налаштувань робити не треба завдяки конічній виборці в ударній головці. Поверхня конічної вибірки збільшує показник зчеплення ударної насадки-молота з елементом, що забивається. Таким чином досягається зменшення фізичних навантажень на робітника, що призводить до збільшення продуктивності праці. Джерела інформації: 1. Патент України № 32312 МПК Е21В 10/56. 2. Патент України № 24354 МПК Е21В 10/36. 3. Патент РФ № 2291046 МПК Е25В 17/00. 4. Патент США № 6/925/924 МПК Е21В 43/117. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ударна насадка-молот для перфоратора, що містить хвостовик з пазами для кріплення у патроні, який має форму шестигранника, та ударну головку, виконану як одне ціле з хвостовиком, яка відрізняється тим, що ударну головку виконано циліндричної форми і вона містить конічну вибірку всередині, шорсткувата поверхня конічної вибірки забезпечує зчеплення ударної насадки-молота з елементом, що забивається. 1 UA 112176 U 2 UA 112176 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
