Оправка з розточувальним кулісним механізмом

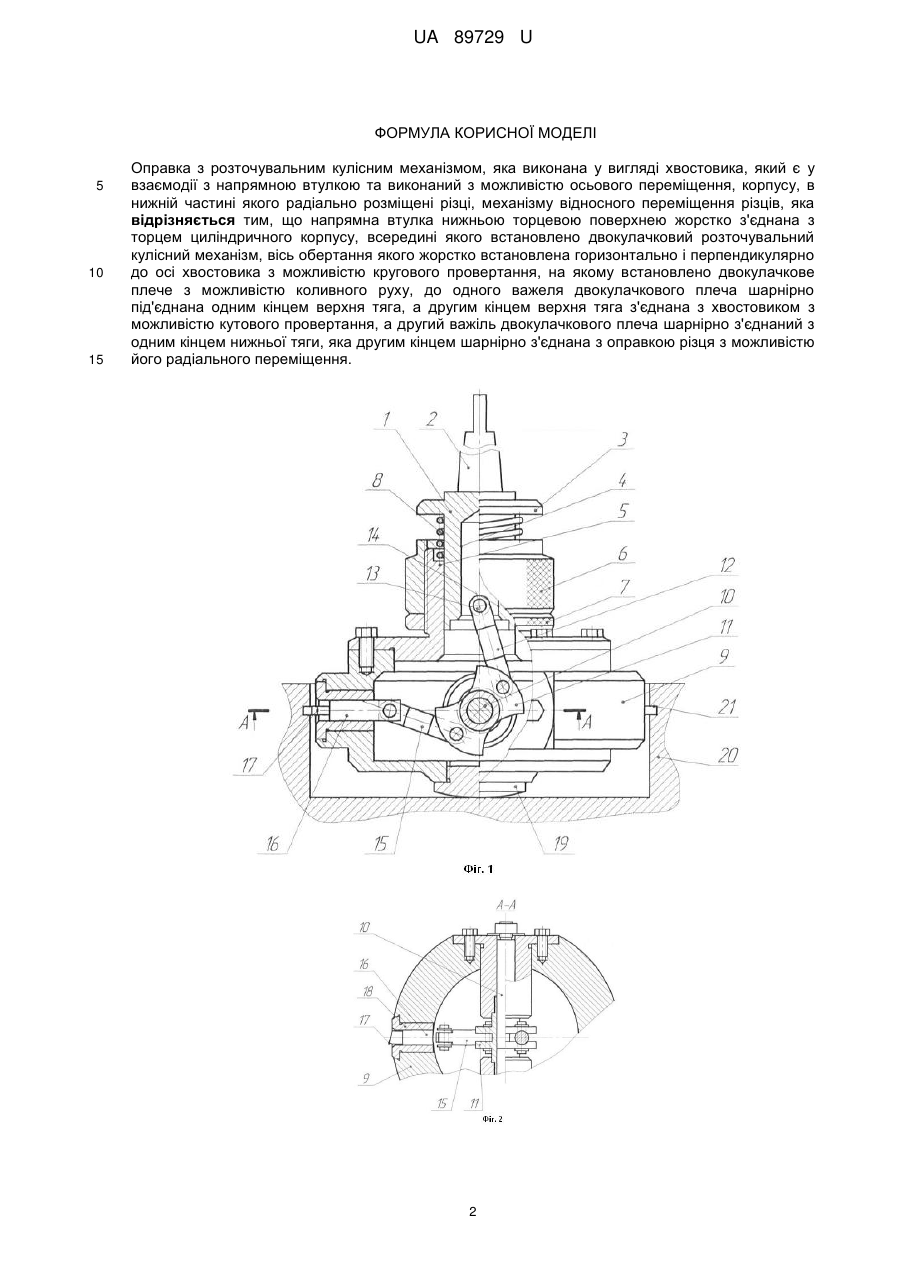

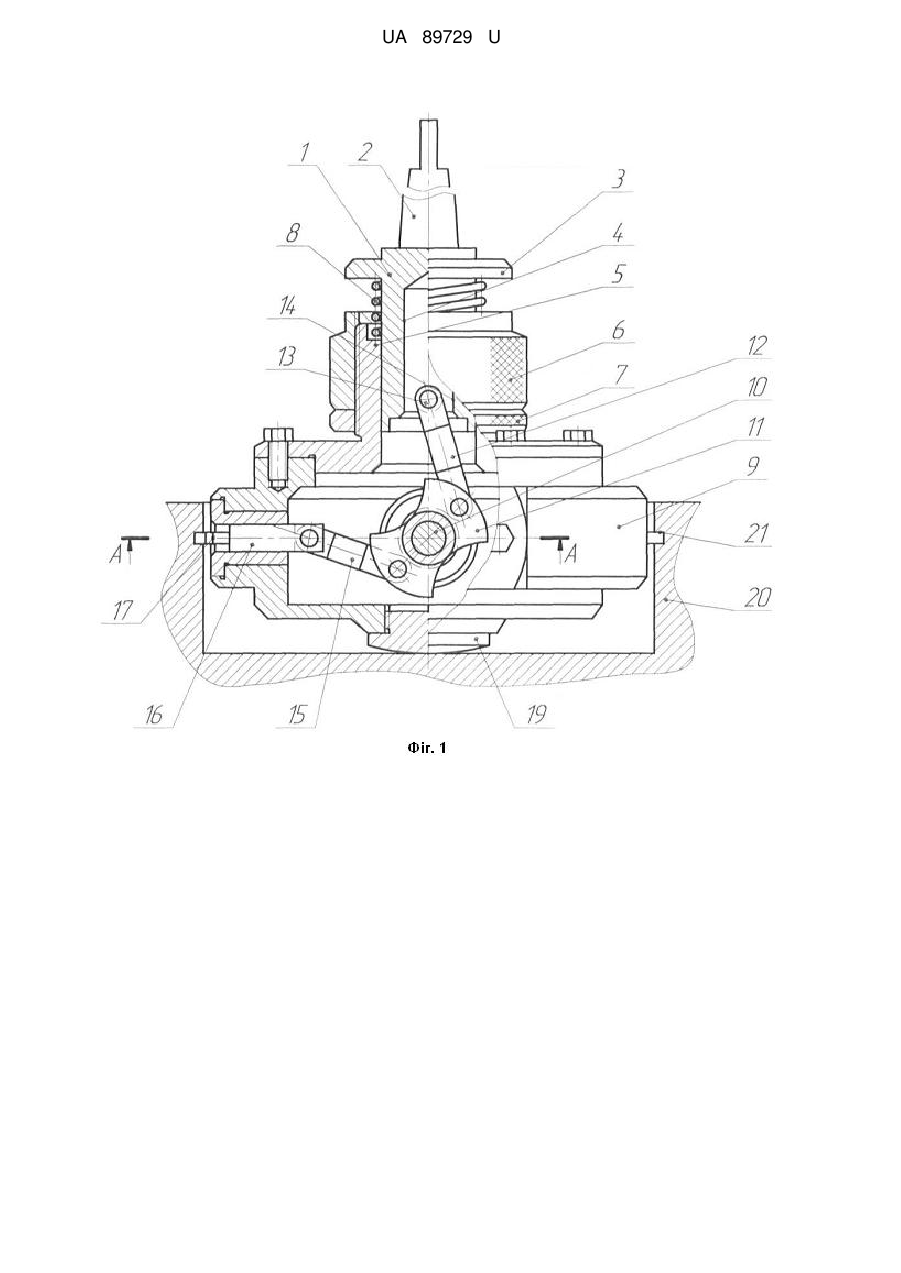

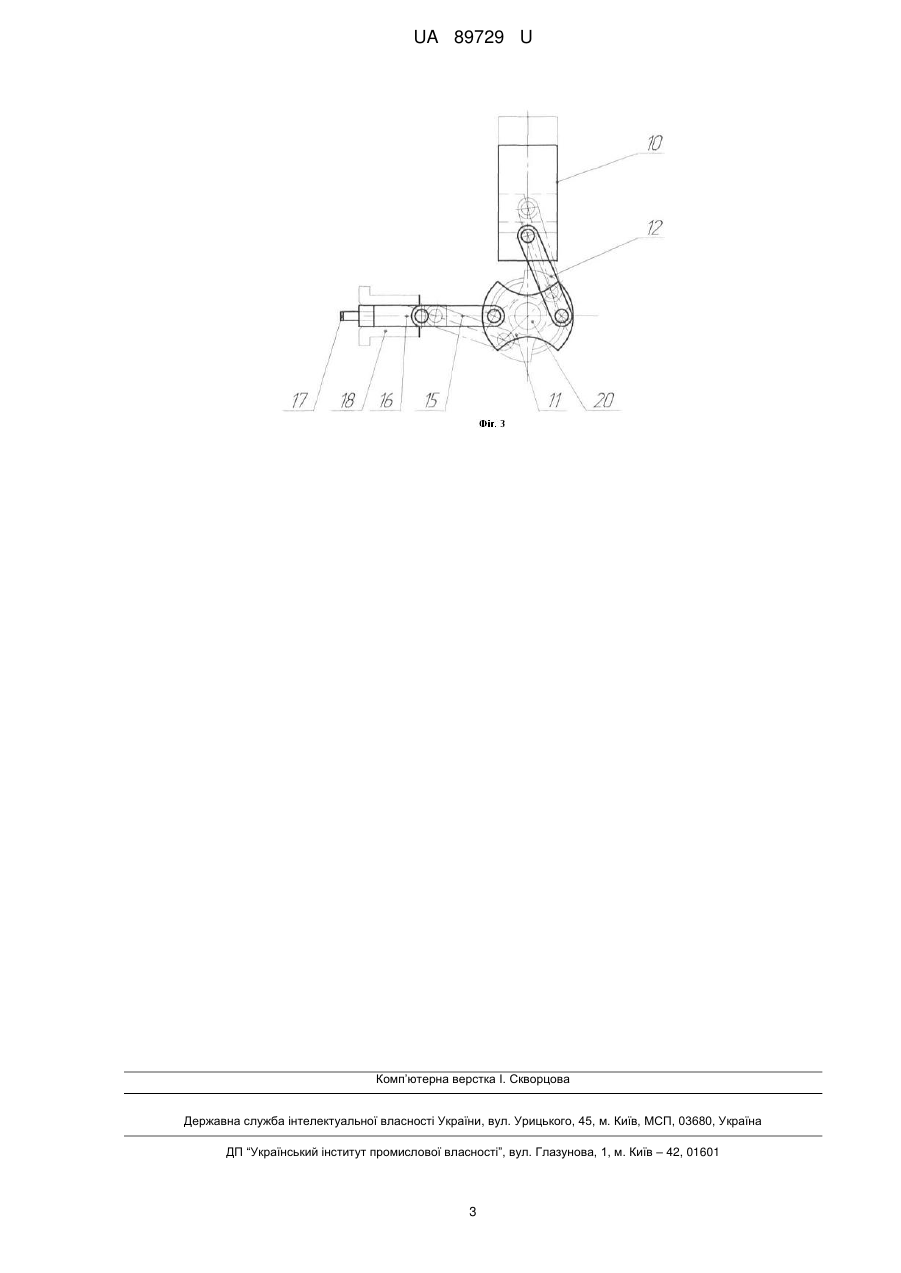

Реферат: Оправка з розточувальним кулісним механізмом, яка виконана у вигляді хвостовика, який є у взаємодії з напрямною втулкою та виконаний з можливістю осьового переміщення, корпусу, в нижній частині якого радіально розміщені різці, механізму відносного переміщення різців. Напрямна втулка нижньою торцевою поверхнею жорстко з'єднана з торцем циліндричного корпусу, всередині якого встановлено двокулачковий розточувальний кулісний механізм, вісь обертання якого жорстко встановлена горизонтально і перпендикулярно до осі хвостовика з можливістю кругового провертання, на якому встановлено двокулачкове плече з можливістю коливного руху. До одного важеля двокулачкового плеча шарнірно під'єднана одним кінцем верхня тяга, а другим кінцем верхня тяга з'єднана з хвостовиком з можливістю кутового провертання. Другий важіль двокулачкового плеча шарнірно з'єднаний з одним кінцем нижньої тяги, яка другим кінцем шарнірно з'єднана з оправкою різця з можливістю його радіального переміщення. UA 89729 U (12) UA 89729 U UA 89729 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування і може бути використана для розточування кільцевих канавок в корпусних деталях під стопорні кільця, ущільнення та інше. Відома оправка для розточування кільцевих канавок в корпусних деталях, яка виконана у вигляді хвостовика, який є у взаємодії з напрямною втулкою, з можливістю осьового переміщення корпусу, в нижній частині якого радіально розміщені різці, механізму відносного переміщення різців (Деклараційний патент № 43097Л "Пристрій для розточування кільцевих канавок". Бюл. № 10, 2007). Основний недолік прототипу малий хід розточувальних різців і обмежені технологічні можливості. Основною задачею корисної моделі є збільшення ходу розточувальних різців і розширення технологічних можливостей шляхом виконання оправки з кулісним розточувальним механізмом у вигляді хвостовика, який є у взаємодії з напрямною втулкою, з можливістю осьового переміщення, корпусу, в нижній частині якого радіально розміщені різці, механізму відносного переміщення різців, причому напрямна втулка нижньою торцевою поверхнею жорстко з'єднана з торцем циліндричного корпусу, всередині якого виконано двокулачковий розточувальний кулісний механізм, вісь обертання якого жорстко встановлена горизонтальною і перпендикулярною до осі хвостовика з можливістю кругового провертання, на якому встановлено двокулачкове плече з можливістю коливного руху, до одного важеля двокулачкового плеча шарнірно під'єднана одним кінцем верхня тяга, а другим кінцем верхня тяга з'єднана з хвостовиком з можливістю кутового провертання, а другий важіль двокулачкового плеча шарнірно з'єднаний з одним кінцем нижньої тяги, яка другим кінцем шарнірно з'єднана з оправкою різця з можливістю його радіального переміщення. Оправка з розточувальним кулісним механізмом зображена на Фіг. 1, Фіг. 2 переріз по А-А на Фіг. 1 і Фіг 3 - розрахункова схема руху розточувального різця. Оправка з розточувальним кулісним механізмом виконана у вигляді хвостовика 1 з верхньою конусною частиною 2, якою оправка встановлюється у шпиндель верстата (на кресленні не показано) і циліндричним виступом 3. Нижньою циліндричною поверхнею 4 хвостовик 1 є у взаємодії з внутрішнім діаметром напрямної втулки 5 з можливістю осьового переміщення, на зовнішньому діаметрі якої нарізана різь, яка є у взаємодії з затискною гайкою 6 і контргайкою 7. Між торцями циліндричного виступу 3 і напрямною втулки 5 встановлено пружину стиснення 8. Нижньою торцевою поверхнею напрямна втулка 5 жорстко з'єднана з торцем циліндричного корпусу 9, всередині якого встановлено двокулачковий розточувальний кулісний механізм з горизонтальною віссю 10 обертання, перпендикулярно до осі хвостовика 1, який виконано у вигляді двокулачкового плеча 11 з можливістю коливного руху. До одного кіпця двокулачкового плеча 11 шарнірно приєднана одним кінцем верхня тяга 12, а другим кінцем верхня тяга з'єднана з хвостовиком 1 за допомогою шарніра 13 з можливістю кутового провертання. В нижній частині 14 хвостовика 1 до другого кінця двокулачкового плеча 11 шарнірно під'єднана одним кінцем нижня тяга 15, яка другим кінцем шарнірно з'єднана з оправкою 16 різця 17 з можливістю його радіального переміщення. В циліндричному корпусі 9 різець 17 встановлено у змінну втулку тертя 18, яку після спрацювання легко замінити. Знизу циліндричного корпусу 9 закручена пробка 19 для проведення профілактичних робіт під час експлуатації. Розточувальна головка встановлюється в отвір оброблювальної деталі 20 в якій необхідно розточувати кільцеву канавку 21. Робота оправки здійснюється наступним чином. Оправку хвостовиком 1 конусною частиною 2 встановлюють в шпиндель вертикально-свердлильного або іншого верстата, а різець 17 відводять в праве крайнє положення, а корпус 20, в якому необхідно розточити кільцеву канавку 21, встановлюють в пристрій відомої конструкції (на кресленні не показані) і здійснюють їх центрування. Після підготовчих робіт включають верстат і шпиндель опускають вниз, стискуючи пружину стискування 8 хвостовик 1 опускають вниз. При цьому верхня тяга 12 опускається вниз, прокручуючи двокулачкове плече 11, яке в свою чергу переміщує нижню тягу 15, а відповідно різець 17 переміщується вліво, розточуючи кільцеву канавку 21 в деталі 20. Глибина розточування канавки регулюється величиною опускання шпинделя верстата. Після закінчення розточування кільцевої канавки 21 шпиндель піднімають вверх, при цьому кулісний механізм за допомогою тяг 12 і 15 встановлює різець 17 у вихідне положення. Оброблену деталь 20 знімають з пристрою, а на його місце встановлюють інший. До переваг пристрою належить збільшення ходу різця і розширення технологічних можливостей оправки. 1 UA 89729 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Оправка з розточувальним кулісним механізмом, яка виконана у вигляді хвостовика, який є у взаємодії з напрямною втулкою та виконаний з можливістю осьового переміщення, корпусу, в нижній частині якого радіально розміщені різці, механізму відносного переміщення різців, яка відрізняється тим, що напрямна втулка нижньою торцевою поверхнею жорстко з'єднана з торцем циліндричного корпусу, всередині якого встановлено двокулачковий розточувальний кулісний механізм, вісь обертання якого жорстко встановлена горизонтально і перпендикулярно до осі хвостовика з можливістю кругового провертання, на якому встановлено двокулачкове плече з можливістю коливного руху, до одного важеля двокулачкового плеча шарнірно під'єднана одним кінцем верхня тяга, а другим кінцем верхня тяга з'єднана з хвостовиком з можливістю кутового провертання, а другий важіль двокулачкового плеча шарнірно з'єднаний з одним кінцем нижньої тяги, яка другим кінцем шарнірно з'єднана з оправкою різця з можливістю його радіального переміщення. 2 UA 89729 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
