Машина навісна коренезбиральна з активними викопуючими і сепаруючими робочими органами

Завантажити PDF файл.

Формула / Реферат

Машина навісна коренезбиральна з активними викопуючими і сепаруючими робочими органами, яка виконана у вигляді рами, системи навіски, редуктора з карданними привідними валами, викопуючих лемешів, сепаруючих дисків і опорно-копіювальних коліс, яка відрізняється тим, що викопуючий леміш є у взаємодії з коренеплодами декількох рядків, наприклад трьох, виконаний у вигляді плити з загостреним кінцем і горизонтальною системою наскрізних сепаруючих пазів, паралельних між собою в напрямку руху машини, на кожний рядок коренеплодів, причому леміш поділений на дві розломлених половини, перша, з боку загостреного кінця, встановлена під кутом  до горизонту, а задня розміщена під кутом  до горизонту, причому , фактично ці площини утворили лінію розлому для кращого подрібнення ґрунту, за підрізним лемешем навпроти кожного рядка буряків встановлені диски з пальцями на привідних валах з приводом від редукторів під кутом  до напрямку руху машини і під кутом  до горизонту, причому пальці дисків зовнішніх діаметрів є у взаємодії з викопаними коренеплодами і ґрунтом, крім цього з лівого боку рами машини, за напрямком її руху, прикріплений відбивний щиток.

Текст

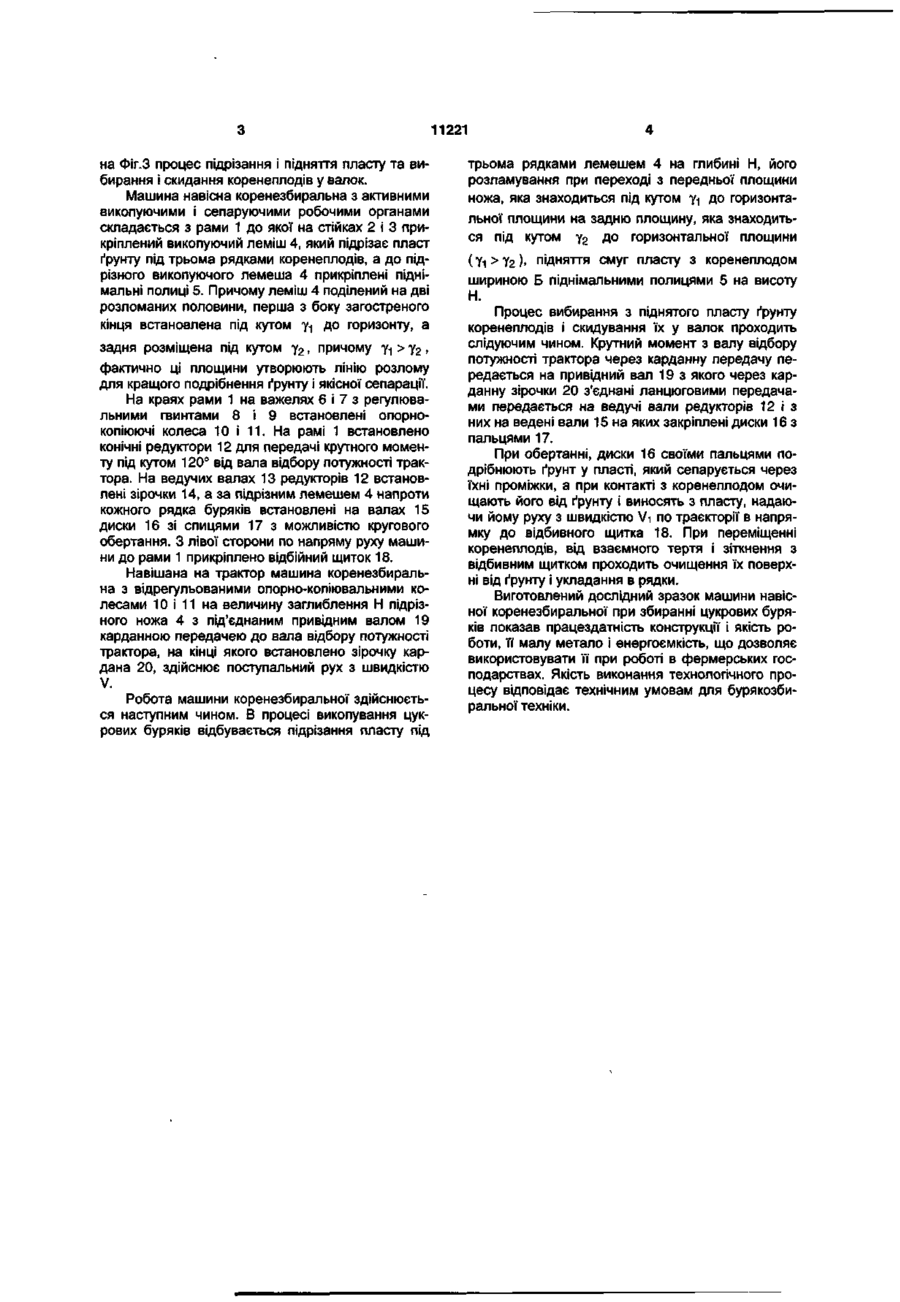

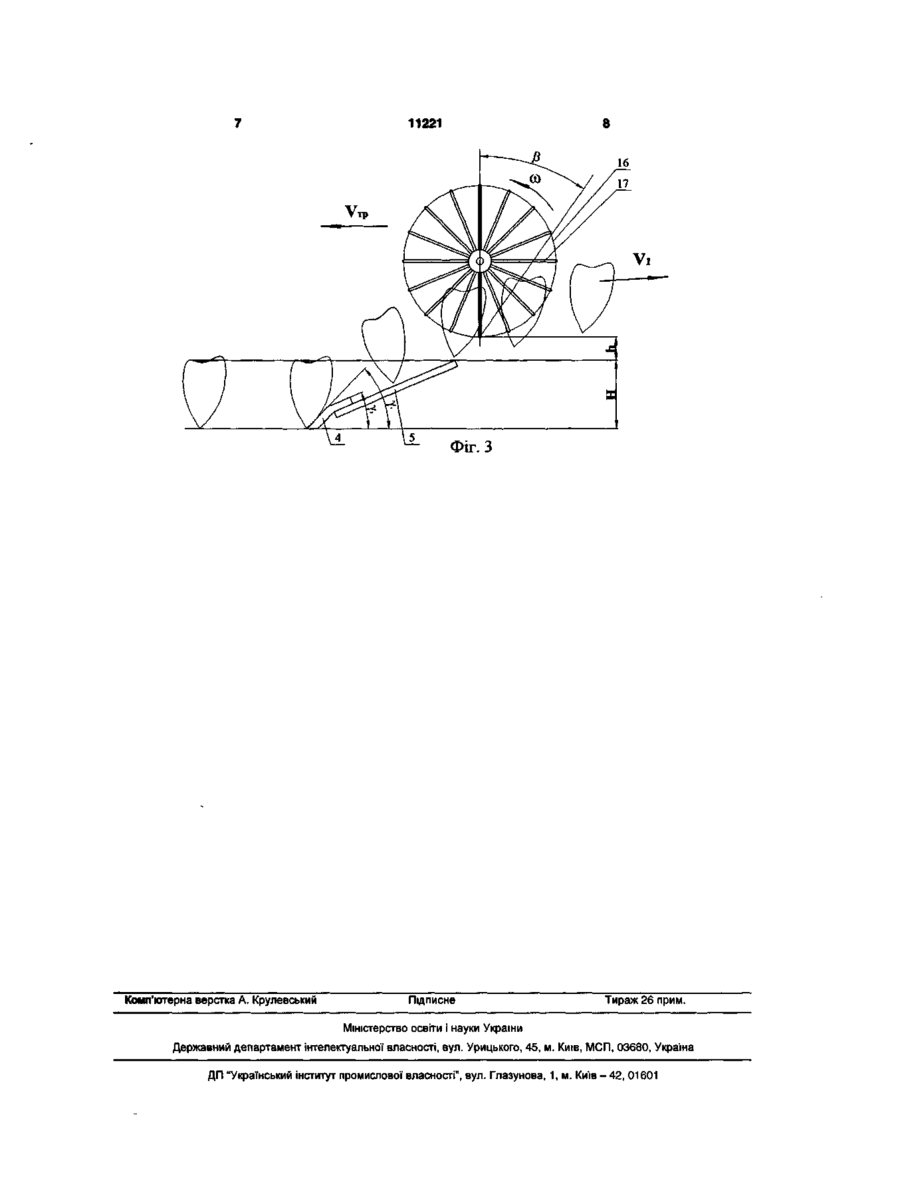

Машина навісна коренезбиральна з активними викопуючими і сепаруючими робочими органами, яка виконана у вигляді рами, системи навіски, редуктора з карданними привідними валами, викопуючих лемешів, сепаруючих дисків і опорнокопіювальних коліс, яка відрізняється тим, що викопуючий леміш є у взаємодії з коренеплодами декількох рядків, наприклад трьох, виконаний у вигляді плити з загостреним кінцем і горизонталь ною системою наскрізних сепаруючих пазів, паралельних між собою в напрямку руху машини, на кожний рядок коренеплодів, причому леміш поділений на дві розломлених половини, перша, з боку загостреного кінця, встановлена під кутом Yi до горизонту, а задня розміщена під кутом Y2 Д° г 0 " ризонту, причому Y2 фактично ці площини утворили лінію розлому для кращого подрібнення ґрунту, за підрізним лемешем навпроти кожного рядка буряків встановлені диски з пальцями на привідних валах з приводом від редукторів під кутом а до напрямку руху машини і під кутом § до горизонту, причому пальці дисків зовнішніх діаметрів є у взаємодії з викопаними коренеплодами і ґрунтом, крім цього з лівого боку рами машини, за напрямком її руху, прикріплений відбивний щиток. Корисна модель відноситься до галузі сільськогосподарського машинобудування і може бути застосована в машинах для збирання коренеплодів цукрових буряків. Відома навісна коренезбиральна машина [Патент України №34756А, Бюл. №2, 2001 р Гнатьо М.В.], яка виконана у вигляді рами, системи навіски, редуктора з карданними привідними валами, викопуючих лемешів, сепаруючих дисків і опорнокопіюючих коліс. Недоліками даної машини є те, що викопуючи коренеплоди вона не формує їх у валок і при підвищеній вологості і щільності ґрунту різко знижується якість викопування і очистки коренеплодів від ґрунту. В основу корисної моделі поставлена задача вдосконалення конструкції викопуючої машини шляхом виконання її у вигляді рами, системи навіски, редуктора з карданними привідними валами, викопуючих лемешів, сепаруючих дисків і опорнокопіюючих коліс, причому викопуючий леміш є у взаємодії з коренеплодами декількох рядків, на приклад трьох, і виконаний у вигляді плити з загостреним кінцем і горизонтальною системою наскрізних сепаруючих пазів на кожний рядок коренеплодів, паралельних між собою в напрямку руху машини, причому леміш поділений на дві розломлених половини, перша з боку загостреного кінця, встановлена під кутом у-| до горизонту, а задня розміщена під кутом у 2 до горизонту, причому Y2 у 2 , фактично ці площини утворюють лінію розлому для кращого подрібнення ґрунту і якісної сепарації. На краях рами 1 на важелях 6 і 7 з регулювальними гвинтами 8 і 9 встановлені опорнокопіюючі колеса 10 і 11. На рамі 1 встановлено конічні редуктори 12 для передачі крутного моменту під кутом 120° від вала відбору потужності трактора. На ведучих валах 13 редукторів 12 встановлені зірочки 14, а за підрізним лемешем 4 напроти кожного рядка буряків встановлені на валах 15 диски 16 зі спицями 17 з можливістю кругового обертання. З лівої сторони по напряму руху машини до рами 1 прикріплено відбійний щиток 18. Навішана на трактор машина коренезбиральна з відрегульованими опорно-копіювальними колесами 10 і 11 на величину заглиблення Н підрізного ножа 4 з під'єднаним привідним валом 19 карданною передачею до вала відбору потужності трактора, на кінці якого встановлено зірочку кардана 20, здійснює поступальний рух з швидкістю V. Робота машини коренезбиральної здійснюється наступним чином. В процесі викопування цукрових буряків відбувається підрізання пласту під трьома рядками лемешем 4 на глибині Н, його розламування при переході з передньої площини ножа, яка знаходиться під кутом у1 до горизонтальної площини на задню площину, яка знаходиться під кутом у 2 до горизонтальної площини (Yi>Y2)> ПІДНЯТТЯ смуг пласту з коренеплодом шириною Б піднімальними полицями 5 на висоту Н. Процес вибирання з піднятого пласту ґрунту коренеплодів і скидування їх у валок проходить слідуючим чином. Крутний момент з валу відбору потужності трактора через карданну передачу передається на привідний вал 19 з якого через карданну зірочки 20 з'єднані ланцюговими передачами передається на ведучі вали редукторів 12 і з них на ведені вали 15 на яких закріплені диски 16 з пальцями 17. При обертанні, диски 16 своїми пальцями подрібнюють ґрунт у пласті, який сепарується через їхні проміжки, а при контакті з коренеплодом очищають його від ґрунту і виносять з пласту, надаючи йому руху з швидкістю Vi по траєкторії в напрямку до відбивного щитка 18. При переміщенні коренеплодів, від взаємного тертя і зіткнення з відбивним щитком проходить очищення їх поверхні від ґрунту і укладання в рядки. Виготовлений дослідний зразок машини навісної коренезбиральної при збиранні цукрових буряків показав працездатність конструкції і якість роботи, її малу метало і енергоємкість, що дозволяє використовувати її при роботі в фермерських господарствах. Якість виконання технологічного процесу відповідає технічним умовам для бурякозбиральної техніки. І Z 8 9 01 11221 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Mounted root harvester with active digging and separating working elements

Автори англійською

Hnatio Mykhaylo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnatio Mykhailo Vasyliovych, Hnatio Mykhailo Васильович, Hnat’io Mykhailo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnat’io Petro Mykhailovych, Hevko Ivan Bohdanovych

Назва патенту російською

Машина навесная корнеуборочная с активными выкапывающими и сепарирующими рабочими органами

Автори російською

Гнатьо Михаил Васильевич, Гнатё Михаил Васильевич, Гнатьо Владимир Михайлович, Гнатё Петр Михайлович, Гевко Иван Богданович

МПК / Мітки

МПК: A01D 17/00

Мітки: органами, навісна, робочими, машина, викопуючими, сепаруючими, коренезбиральна, активними
