Навісна бурякозбиральна машина

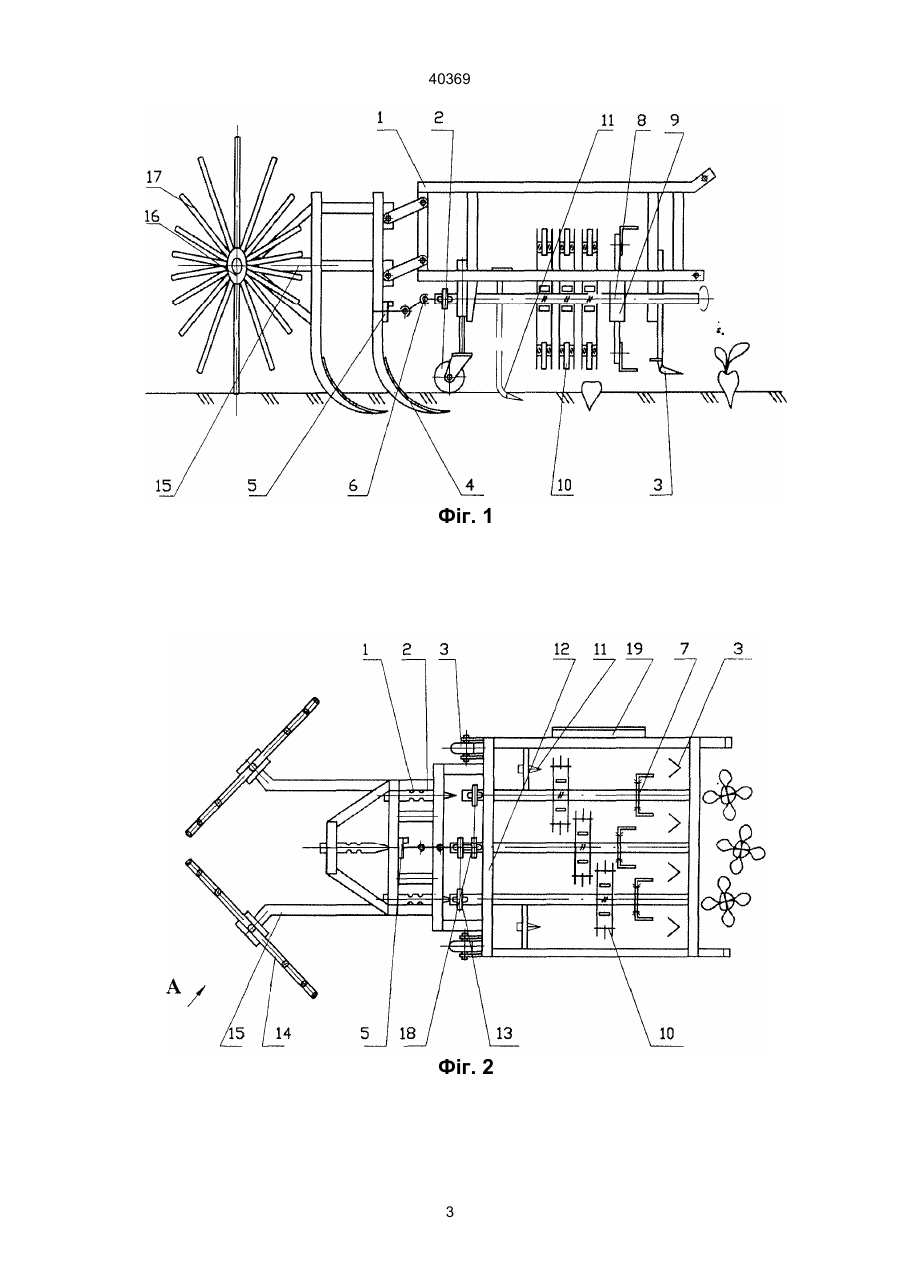

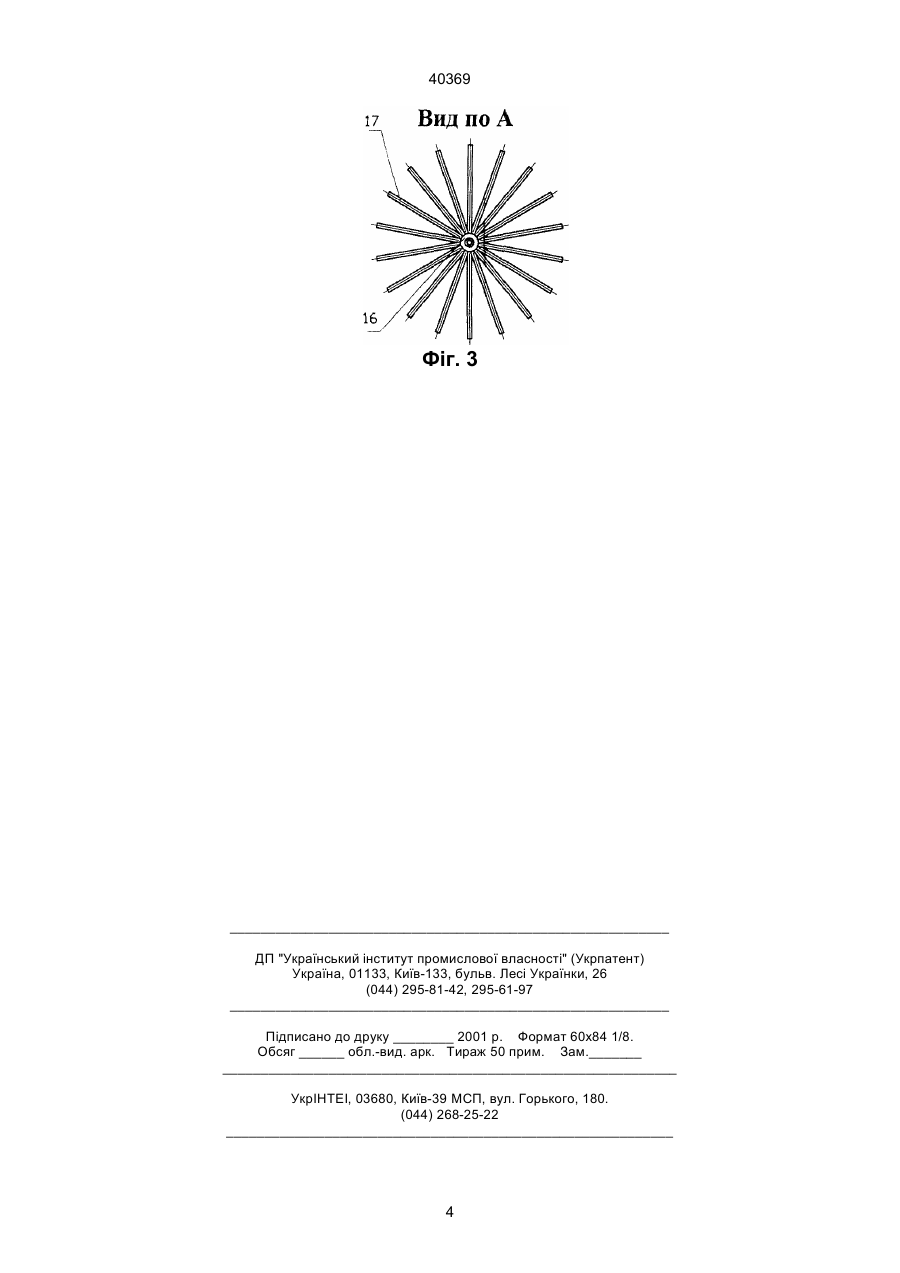

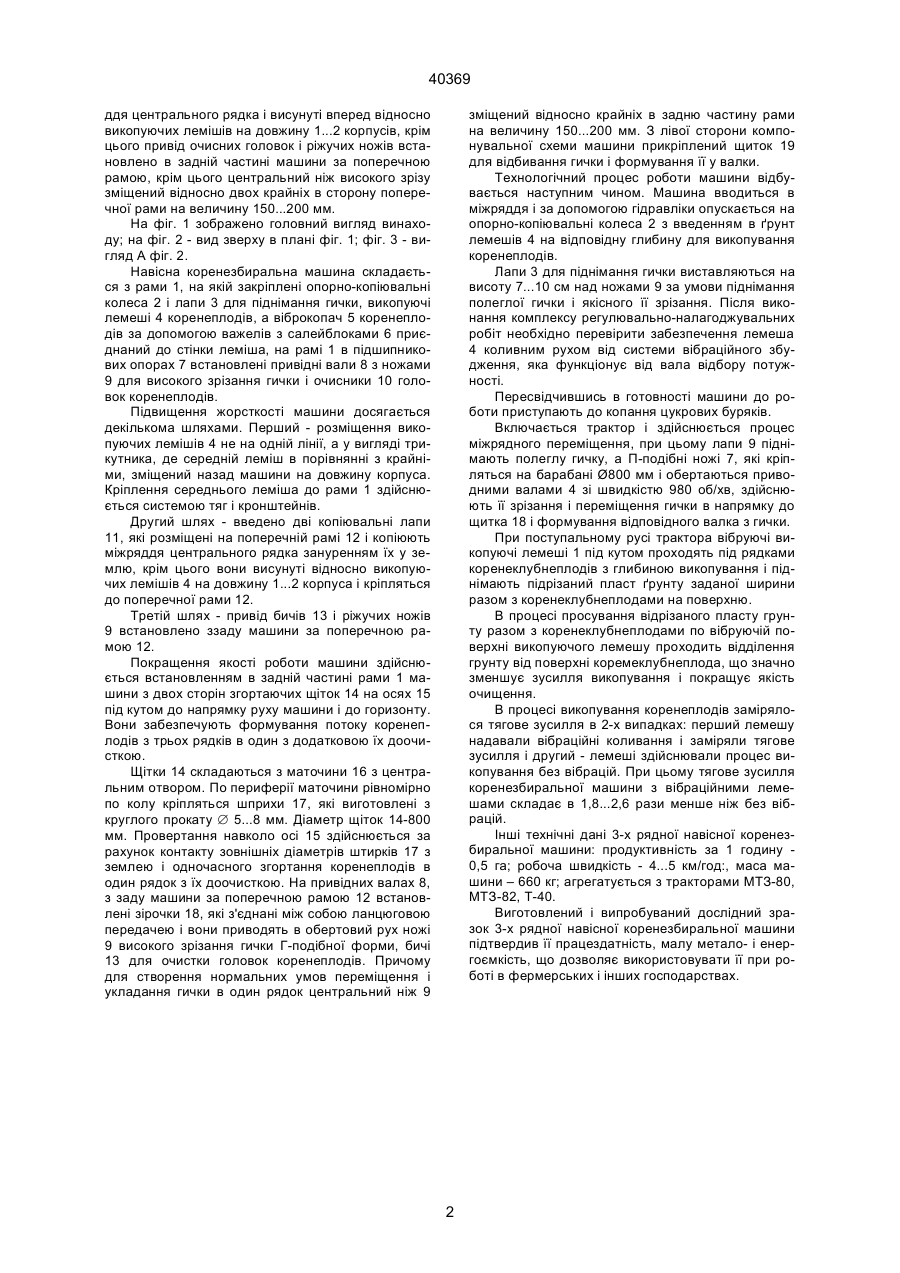

Навісна бурякозбиральна машина, що містить раму, на якій закріплені опорно-копіювальні колеса і лапи для піднімання гички, викопуючі леміші коренеплодів, а віброкопач коренеплодів за допомогою важелів з салейблоками приєднаний до стінки леміша, на рамі в підшипникових опорах встановлені привідні вали з ножами для високого зрізання гички і очисники голівок коренеплодів, яка відрізняється тим, що в задній частині машини до рами встановлені на осі під кутом до напрямку руху ма 40369 ддя центрального рядка і висунуті вперед відносно викопуючих лемішів на довжину 1...2 корпусів, крім цього привід очисних головок і ріжучих ножів встановлено в задній частині машини за поперечною рамою, крім цього центральний ніж високого зрізу зміщений відносно двох крайніх в сторону поперечної рами на величину 150...200 мм. На фіг. 1 зображено головний вигляд винаходу; на фіг. 2 - вид зверху в плані фіг. 1; фіг. 3 - вигляд А фіг. 2. Навісна коренезбиральна машина складається з рами 1, на якій закріплені опорно-копіювальні колеса 2 і лапи 3 для піднімання гички, викопуючі лемеші 4 коренеплодів, а віброкопач 5 коренеплодів за допомогою важелів з салейблоками 6 приєднаний до стінки леміша, на рамі 1 в підшипникових опорах 7 встановлені привідні вали 8 з ножами 9 для високого зрізання гички і очисники 10 головок коренеплодів. Підвищення жорсткості машини досягається декількома шляхами. Перший - розміщення викопуючих лемішів 4 не на одній лінії, а у вигляді трикутника, де середній леміш в порівнянні з крайніми, зміщений назад машини на довжину корпуса. Кріплення середнього леміша до рами 1 здійснюється системою тяг і кронштейнів. Другий шлях - введено дві копіювальні лапи 11, які розміщені на поперечній рамі 12 і копіюють міжряддя центрального рядка зануренням їх у землю, крім цього вони висунуті відносно викопуючих лемішів 4 на довжину 1...2 корпуса і кріпляться до поперечної рами 12. Третій шлях - привід бичів 13 і ріжучих ножів 9 встановлено ззаду машини за поперечною рамою 12. Покращення якості роботи машини здійснюється встановленням в задній частині рами 1 машини з двох сторін згортаючих щіток 14 на осях 15 під кутом до напрямку руху машини і до горизонту. Вони забезпечують формування потоку коренеплодів з трьох рядків в один з додатковою їх доочисткою. Щітки 14 складаються з маточини 16 з центральним отвором. По периферії маточини рівномірно по колу кріпляться шприхи 17, які виготовлені з круглого прокату Æ 5...8 мм. Діаметр щіток 14-800 мм. Провертання навколо осі 15 здійснюється за рахунок контакту зовнішніх діаметрів штирків 17 з землею і одночасного згортання коренеплодів в один рядок з їх доочисткою. На привідних валах 8, з заду машини за поперечною рамою 12 встановлені зірочки 18, які з'єднані між собою ланцюговою передачею і вони приводять в обертовий рух ножі 9 високого зрізання гички Г-подібної форми, бичі 13 для очистки головок коренеплодів. Причому для створення нормальних умов переміщення і укладання гички в один рядок центральний ніж 9 зміщений відносно крайніх в задню частину рами на величину 150...200 мм. З лівої сторони компонувальної схеми машини прикріплений щиток 19 для відбивання гички і формування її у валки. Технологічний процес роботи машини відбувається наступним чином. Машина вводиться в міжряддя і за допомогою гідравліки опускається на опорно-копіювальні колеса 2 з введенням в ґрунт лемешів 4 на відповідну глибину для викопування коренеплодів. Лапи 3 для піднімання гички виставляються на висоту 7...10 см над ножами 9 за умови піднімання полеглої гички і якісного її зрізання. Після виконання комплексу регулювально-налагоджувальних робіт необхідно перевірити забезпечення лемеша 4 коливним рухом від системи вібраційного збудження, яка функціонує від вала відбору потужності. Пересвідчившись в готовності машини до роботи приступають до копання цукрових буряків. Включається трактор і здійснюється процес міжрядного переміщення, при цьому лапи 9 піднімають полеглу гичку, а П-подібні ножі 7, які кріпляться на барабані Ø800 мм і обертаються приводними валами 4 зі швидкістю 980 об/хв, здійснюють її зрізання і переміщення гички в напрямку до щитка 18 і формування відповідного валка з гички. При поступальному русі трактора вібруючі викопуючі лемеші 1 під кутом проходять під рядками коренеклубнеплодів з глибиною викопування і піднімають підрізаний пласт ґрунту заданої ширини разом з коренеклубнеплодами на поверхню. В процесі просування відрізаного пласту грунту разом з коренеклубнеплодами по вібруючій поверхні викопуючого лемешу проходить відділення грунту від поверхні коремеклубнеплода, що значно зменшує зусилля викопування і покращує якість очищення. В процесі викопування коренеплодів замірялося тягове зусилля в 2-х випадках: перший лемешу надавали вібраційні коливання і заміряли тягове зусилля і другий - лемеші здійснювали процес викопування без вібрацій. При цьому тягове зусилля коренезбиральної машини з вібраційними лемешами складає в 1,8...2,6 рази менше ніж без вібрацій. Інші технічні дані 3-х рядної навісної коренезбиральної машини: продуктивність за 1 годину 0,5 га; робоча швидкість - 4...5 км/год:, маса машини – 660 кг; агрегатується з тракторами МТЗ-80, МТЗ-82, Т-40. Виготовлений і випробуваний дослідний зразок 3-х рядної навісної коренезбиральної машини підтвердив її працездатність, малу метало- і енергоємкість, що дозволяє використовувати її при роботі в фермерських і інших господарствах. 2 40369 Фіг. 1 Фіг. 2 3 40369 Фіг. 3 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
