Cтрумний постачальник для пневматичного транспортування сипучих матеріалів

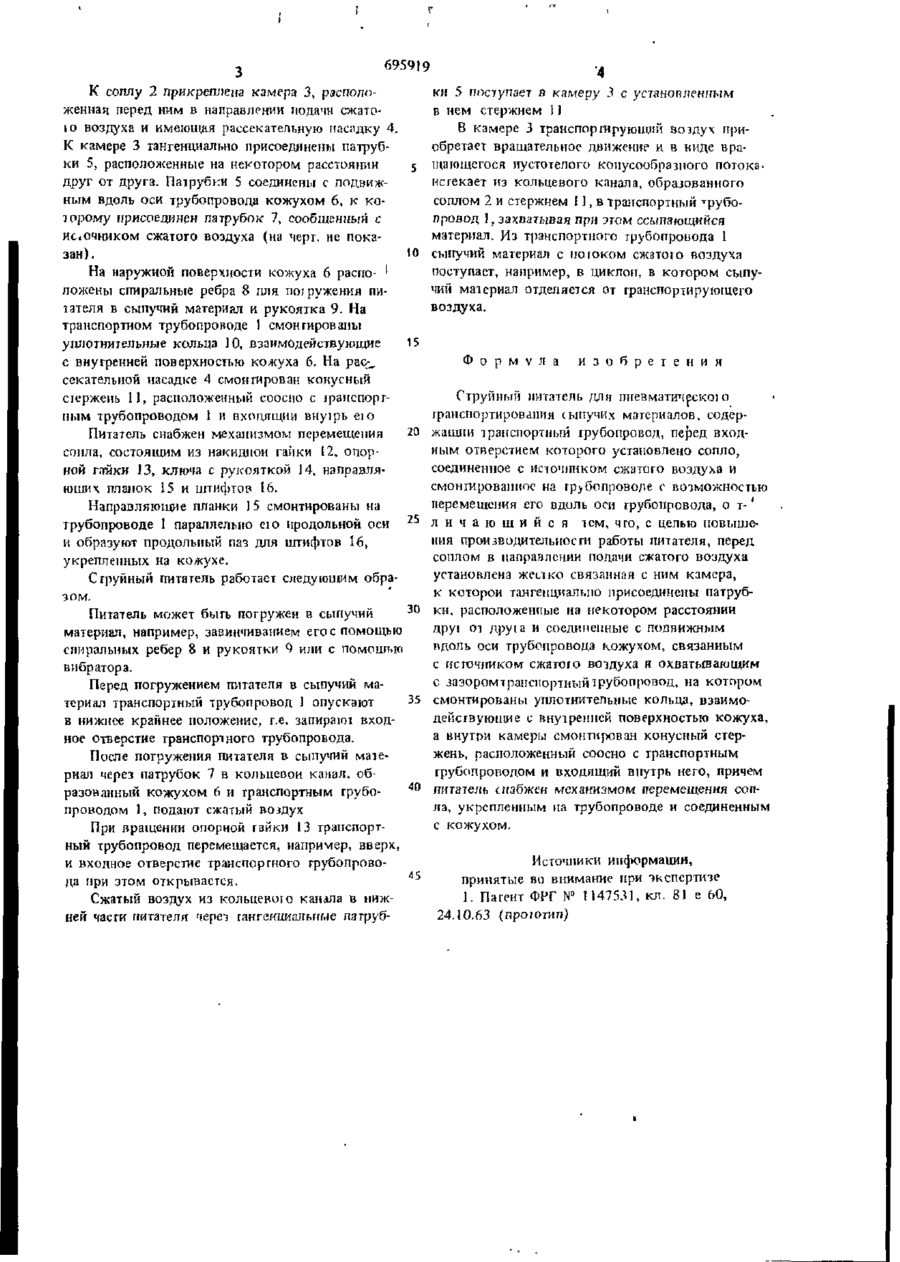

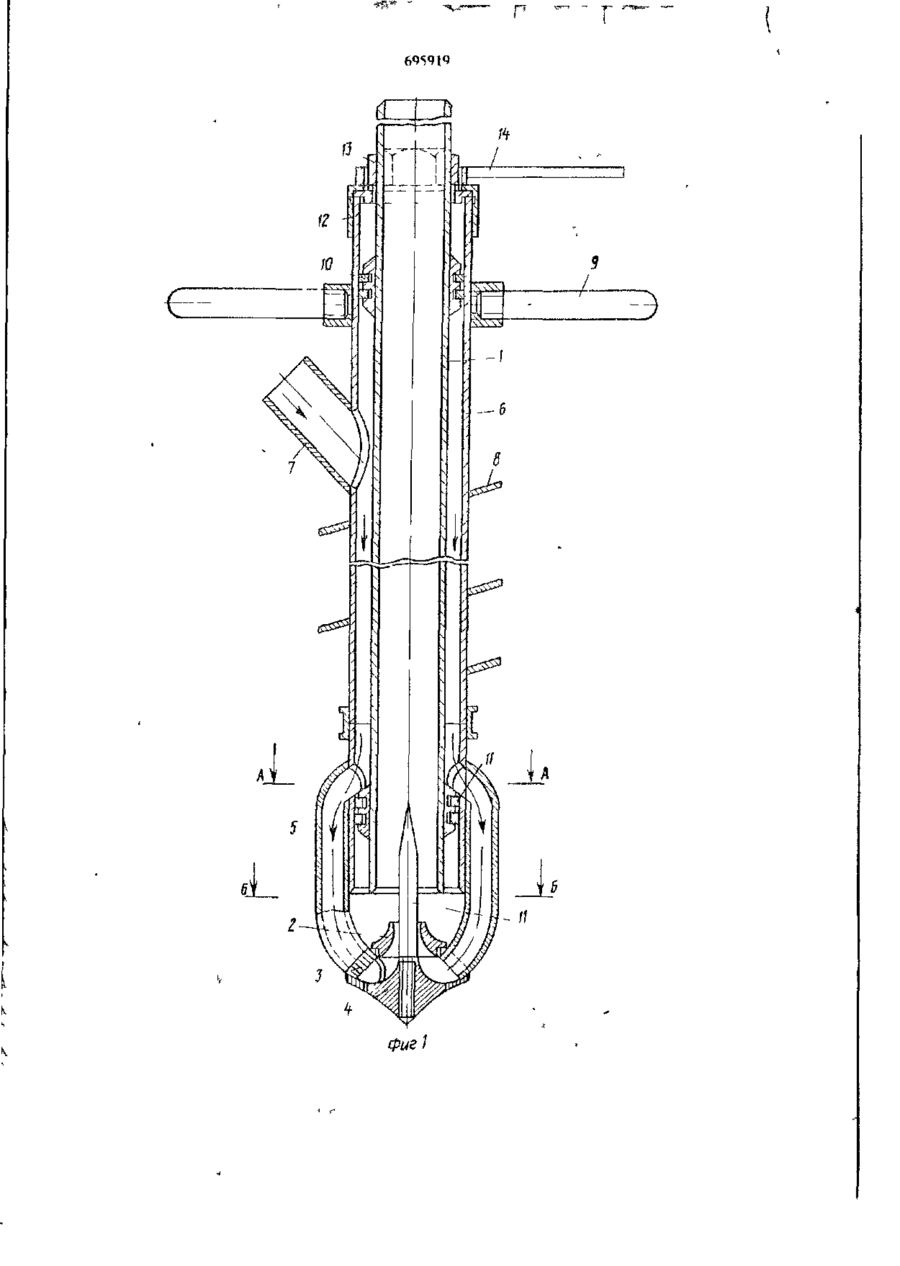

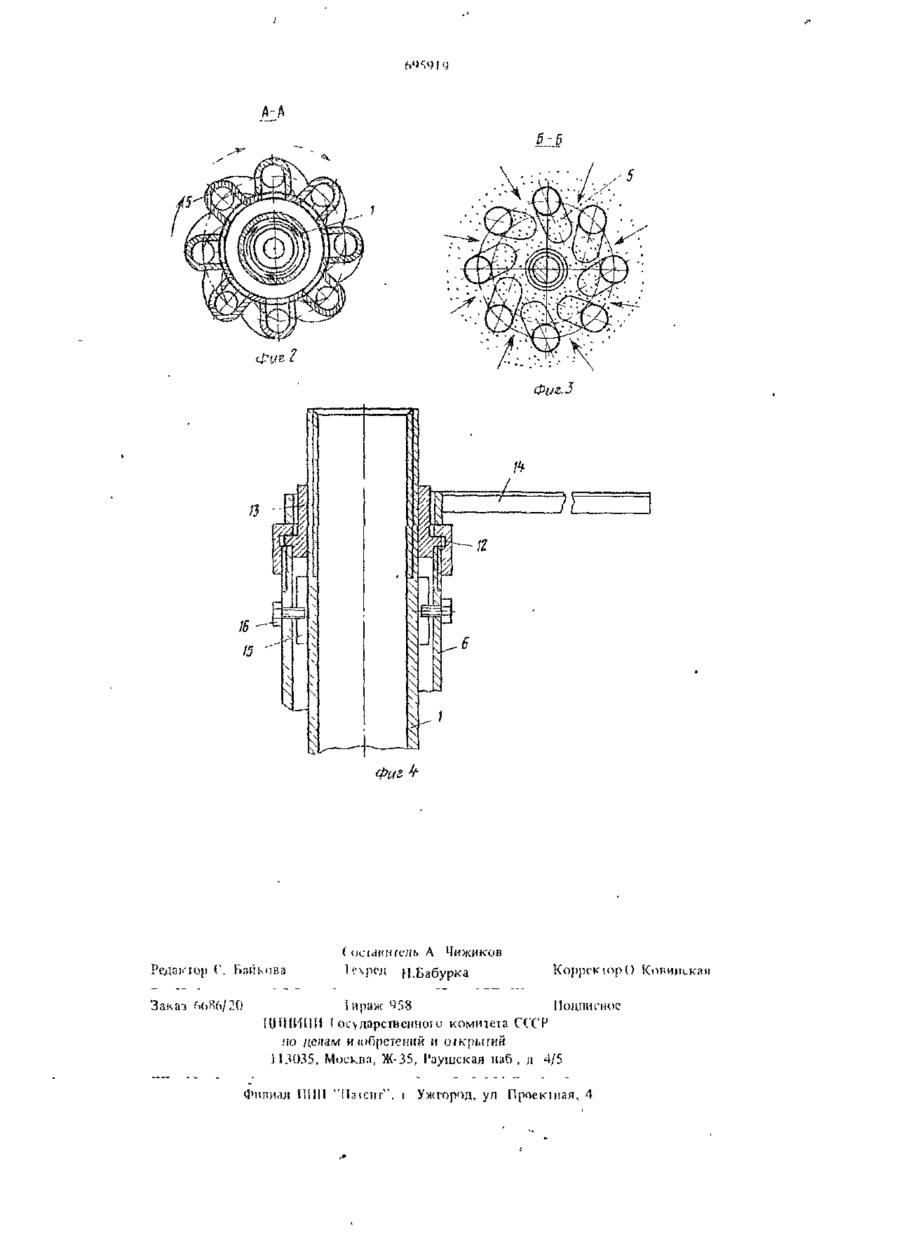

on ШІЬ! { (v-l £ Дойогтипгєлміое u a «IT. саяд-ру \ е;г::*л-л..Я' -л* 17.12.75 ( 2 ( ) 2300530/27-і so П 65 Q 5V ГееуАврсі>?яний пикет СССР па двлам asgSpsrspsH 05.11.70. A "'fa Ьюллеіснк 41 (§3)У (§3)УДК 02І.867 05.11.7У (72) Лвтор (71) З ГЛГУЙиЫЙ ПііТЛТЕЛЬ ДЛЯ ПНЕгтЛТИЧККОГО ТРЛНСПОГГИГОВАНПЯ СЫПУЧИХ МАІЬРИЛЛОІІ ИзобрСТСНИС ОТНОСИЛСЯ К nfiHCIi'!!! ИМ^Пма ГИ ческиго тра»сіюрш]ЮБаїШі-і сыпуч'-4- матс;>и:ичот) И З В Є С Т Є П СЧруЙІіЬШ '"ІИТЯТСЛЬ ;U!H ПНСПМііШ ческого іранс!юртиронания сьшучнх м/ітсрналов содержащий ip.'sucsiopii-ihiH тру^олрпт^г^ nc\ur,R входным отворсіисм которого установ л «мо coii. 10.' 5 соединенное с источником сяаппи іюзнуха и с м о і г ш р о в а н ї і о с : ;m TpyGonpoiKVJ.i' с І'П^МІУЖИОС-І .in п е р е м е щ е н и я e m йдоль осп. іpytHiKp'Ч'.''їл.а И ] . В ПОМ С'їруІШОМ ШПЇЯСК COIUiO CMOHIHjiO вини ita іюцпру.'Кименним ползун!:, yi.nuutii'ieuном на транспортном трубопроводе. Однако -лот струйный ниппель нипля поремешать п р;п! ружаемом сьшучом мйіеригиіе на разные уровни пэ-эа зактпшн.ишя ползуна, а также он и-: позволяет рсчулиронать расстояние между входным отверстием чраниюртЕЮп. трубопровода и соплом, в результата чего пс оНесітеччиаеп;!! вьісокан проитвсдшт^Емюсть работы ггруГіііОіч- питателя. Целью изобрігтснни ИШІЯСІСІ; ппг.!.иг'^г;иг- ггр И'ЛЇОДИТеЛЬНОСТИ рзГіОТІ-1 СТРУННО!" ПИ іі'чіїЛ'Л. Э т а ЦеЛЬ Д П Г І И ' І .ІС ТС Я ТЄМ, • !• і гфГШ.ИСі•' ; < . питателе перед сонмом и н;шр..;км?тш по f Г 15 д;нш сжатого воздух ;i установлен:! жестко ев;!- г . данная с ним камера, к которой ташешіиальн» присоещіеііьі патрубки, расположенные па кеко- ;. тором расстояняи друг от друга и соетитты? с подвижным вдопі? оси трубопровода кожухом, ег.нзанным с источником сжатого ноідухїі и охйігпііваїо«(им с •зазором транспорты^ rpyGonpoвод, на котором смоитировакы уплоішітсльнмс КОЛЬИ.ІІ, Н'.і;іимодейсті;!уїоіщїе с внутренней понерхnocTi.il.» кожухз, а внутри камеры смонтирован конусный стержень, расположенный соосно с Tpaifcnopfiibthvi трубопроводом и входящий внутрь лею, причем питатель снабжен механизмом перемещения сопла, укрепленным ins трубопроводе и соединенным с кожухом. На фиг. 1 изображен обіцяй пид струнного питатели, в разрезе; на фиг. 2 разрез гга Л~А ил фиі-. !; па фиг. 3 - ра-зрез по Б-Е нэ фиг.1; па фнї\ 4 — обіцин ЙНД механизма перемещения сопла. Перед входным отверстием транспортного трубопровода I установлено сопло 2 для подачи сжатого воздуха. 695919 К соплу 2 прикреплена камера 3, расположенная перед ним в направлении подачи сжатою воздуха и имеющая рассекательную насадку 4, К камере 3 тангенциально присоединены патрубки 5, расположенные на некотором расстоянии друг от друга. Патрубки 5 соединены с подвижным вдоль оси трубопровода кожухом 6, к которому присоединен патрубок 7, сообщенный с исіочником сжатого воздуха (на черт, не показан). 10 На наружной поверхности кожуха 6 распо- ' ложены спиральные ребра 8 для поі ружения питателя в сыпучий материал и рукоятка 9. На транспортном трубопроводе 1 смонтированы 15 ушютнительные кольца 10, взаимодействующие с внутренней поверхностью кожуха 6. На ра, секательиой насадке 4 смонтирован конусный стержень 11, расположенный соосно с іранспоргнмм трубопроводом 1 и входящий внуїрь ею 20 Питатель снабжен механизмом перемещения сопла, состоящим из накидной гайки 12, опорной гайки J3, ключа с рукояткой 3 4, направляющих планок І 5 и штифтов 16. Направляющие планки 15 смонтированы на трубопроводе 1 параллельно ею продольной оси 25 и образуют продольный паз для штифтов 16, укрепленных на кожухе. Сгруйный питатель работает следующим образом. 30 Питатель может быть погружен в сыпучий материал, например, завинчиванием его с помощью спиральных ребер 8 и рукоятки 9 или с помошыо вибратора. Перед погружением питателя в сыпучий ма35 териал транспортный трубопровод 1 опускают в нижнее крайнее положение, г.е. запираю! входное отверстие транспортного трубопровода. После погружения питателя в сыпучий материал через патрубок 7 в кольцевой канал, образованный кожухом 6 и транспортным грубопроводом 1, подают сжатый воздух При вращении опорной гайки 13 транспортный трубопровод перемещается, например, вверх, и входное отверстие транспортного трубопрово45 да при зтом открывается. Сжатый воздух из кольцевою канала в нижней части питателя через тангенциальные па груб ки 5 поступает в камеру 3 с у станоп/генным в нем стержнем 11 В камере 3 транспортирующий воздух приобретает вращательное движение и в виде вращающегося пустотелого конусообразного потока, истекает из кольцевого канала, образованного соплом 2 и стержнем 11, в транспортный трубопровод 1, захватывая при этом ссыпающийся материал. Из транспортного трубопровода 1 сыпучийматериал с иоюком сжатою воздуха поступает, например, в циклоп, в котором сыпучий материал отделяется от транспортирующего воздуха. Формула и з о б р е т е н и я Струйный питатель дли пневматическою транспортирования сыпучих материалов, содержащии транспортный трубопровод, перед входным отверстием которого установлено сопло, соединенное с источником сжатого воздуха и смонтированное на трубопроводе с возможностью перемещения его вдоль оси трубопровода, о т-' л и ч а ю щ и й с я тем, чго, с целью повышения производительности работы шпателя, перед соплом в направлении подачи сжатого воздуха установлена жеико связанная с ним камера, к которой тангенциально присоединены патрубки, расположенные на некотором расстоянии друг от друїа и соединенные с подвижным вдоль оси трубопровода кожухом, связанным с источником сжатого воздуха и охватывающим с зазоромтранспортныйчрубопровод, на котором смонтированы уплотнительные кольца, взаимодействующие с внутренней поверхностью кожуха, а внутри камеры смонтирован конусный стержень, расположенный соосно с транспортным грубопроводом и входящий внутрь него, причем питатель снабжен механизмом перемещения сопла, укрепленным на трубопроводе и соединенным с кожухом. Источники информации, принятые во внимание при экспертизе 1. Патент ФРГ № 1147531, кл. 81 е 60, 24.10.63 (про/отип) Фиг1 6') w AA 6-6 А Чижиков Редакгор V. Закач M М.Бабурка КоррекюрО Подписное ирлж ШШИЕІИ І oevдарственною комитета СССР но делам и «Сретений и оікршип 113035, Москва, Ж-35, Раушская наб , л 4/5 Филиал ЇШІ1 "Elaiciir". f Ужгород, уп Проектная, 4
