Назубний компресійно-дистракційний апарат для лікування переломів нижньої щелепи
Номер патенту: 11232
Опубліковано: 15.12.2005
Формула / Реферат
Назубний компресійно-дистракційний апарат для лікування переломів нижньої щелепи, що містить основи та компресійно-дистракційний вузол, з'єднаний з основами за допомогою гвинтів, який відрізняється тим, що містить додатковий компресійно-дистракційний вузол, закріплений на основах паралельно першому вузлу, а основи виконані у вигляді сферичних пластин, які у ділянці вигнутості мають два подовжніх пази для гвинтів, які фіксують вузли до основ.
Текст

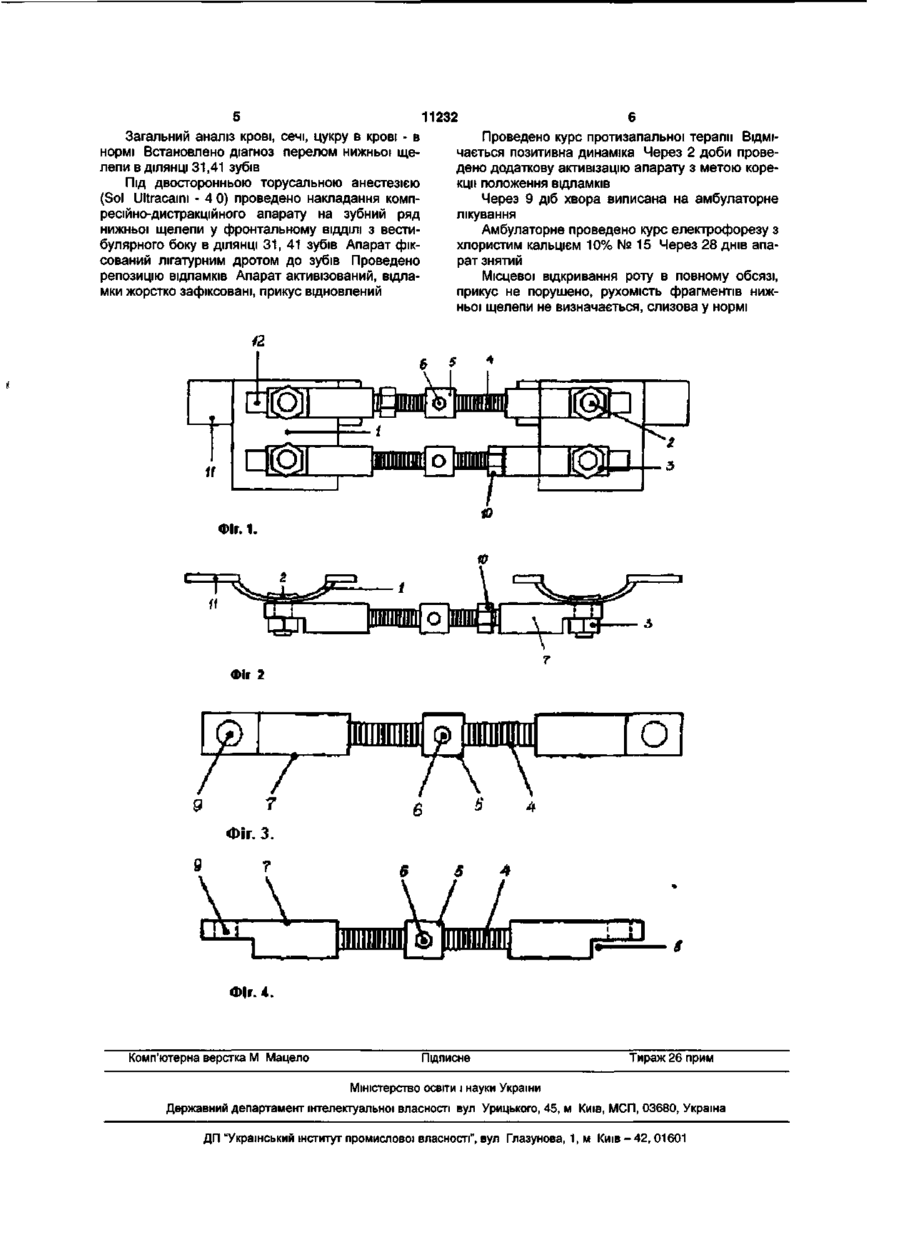

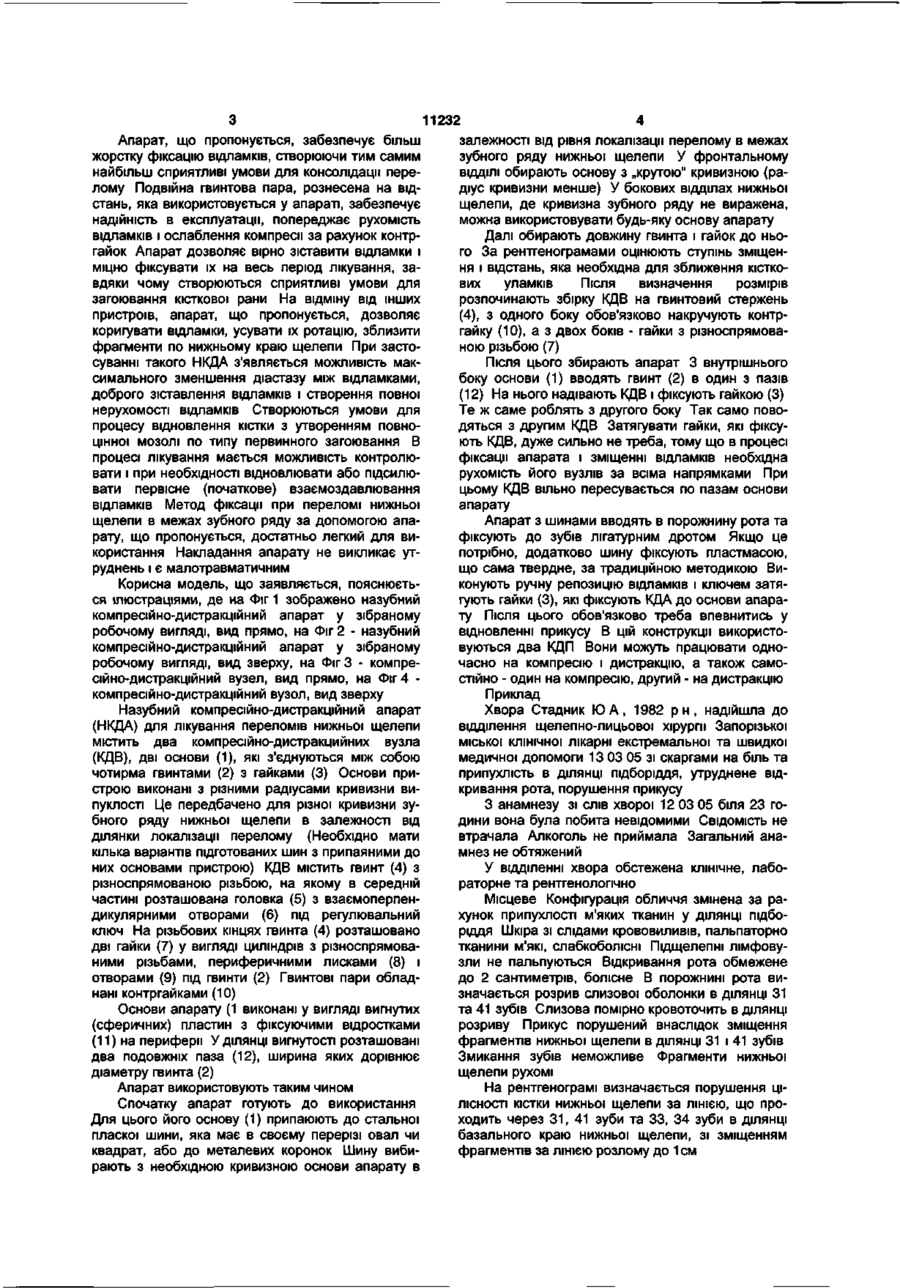

Назубний компресійно-дистракційний апарат для лікування переломів нижньої щелепи, що міс тить основи та компресійно-дистракційний вузол, з'єднаний з основами за допомогою гвинтів, який відрізняється тим, що містить додатковий компресійно-дистракційний вузол, закріплений на основах паралельно першому вузлу, а основи виконані у вигляді сферичних пластин, які у ділянці вигнутості мають два подовжніх пази для гвинтів, які фіксують вузли до основ. Корисна модель стосується медицини, а саме, стоматології, і може бути використаною у лікуванні переломів нижньої щелепи. Відомо досить багато пристроїв для фіксації уламків щелепи з можливістю компресії і дистракції, але вони не завжди є досконалими, більшість з них фіксуються до кісток щелепи, що завдає додаткової травматичності при лікуванні, спричинює незручність при використанні та дискомфорт для пацієнта, що викликає потребу у розробці нових, менш травматичних апаратів. Найбільш близьким за технічною сутністю та результатом, що досягається, є компресійний пристрій, який містить тонкі металеві пластинки (основи), на яких фіксується компресійно-дистракційний вузел (КДВ) з різьбовим стрижнем, на якому знаходяться гайки. В залежності від перелому обирають різну довжину пластин і кріплять до них КДВ і вузли розпорки в потрібних місцях. Адаптувавши пластинку до зубного ряду, фіксують її до зубів дротяними лігатурами на двох фрагментах або застосовують пластмасу, що сама твердне. Проводять ручну репозицію відламків, вставляють стержень з різьбою і гайками та виконують компресію в місці перелому. Ступінь компресії регулюють. [В.И. Кущевляк, К.А. Мазуров, Е.Н. Рябоконь. Лечение переломов нижней челюсти назубными компрессионными пластинками// Ортопедия, травматология и протезирование.-1994.-№4. -С. 81]. Спільні суттєві ознаки прототипу і корисної моделі, що заявляється, є такі: - наявність у апараті основ; наявність у апараті компресійнодистракційного вузла. Але застосування апарату-прототипу не дозволяє проводити репозицію відламків, тому що зусилля, що розвивається гвинтовою парою, розташованою у верхній точці лінії перелому, є травматичним для кісткової тканини, а також в деяких випадках може перевищувати допустиме зусилля у гвинтовій парі, що не дозволяє розвинути зусилля, необхідне для зближення відламків в ділянці базального краю нижньої щелепи. В основу корисної моделі поставлено задачу удосконалення назубного компресійнодистракційного апарату (НКДА) для лікування переломів нижньої щелепи шляхом зміни конструкції пристрою та введення до нього нових елементів, що забезпечить підвищення ефективності лікування та зменшення травматичності при його застосуванні. Поставлена задача вирішується тим, що в апараті, який має основи та компресійнодистракційний вузол, з'єднаний з основами за допомогою гвинтів, новим є те, що апарат має додатковий компресійно-дистракційний вузол, закріплений на основах паралельно першому вузлу, а основи виконані у вигляді сферичних пластин, які у ділянці вигнутості мають два подовжніх паза для гвинтів, які фіксують вузли до основ. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає у такому. CM со CM о> 11232 Апарат, що пропонується, забезпечує більш залежності від рівня локалізації перелому в межах жорстку фіксацію відламків, створюючи тим самим зубного ряду нижньої щелепи У фронтальному найбільш сприятливі умови для консолідації переВІДДІЛІ обирають основу з „крутою" кривизною (ралому Подвійна гвинтова пара, рознесена на віддіус кривизни менше) У бокових відділах нижньої стань, яка використовується у апараті, забезпечує щелепи, де кривизна зубного ряду не виражена, надійність в експлуатації, попереджає рухомість можна використовувати будь-яку основу апарату відламків і ослаблення компресії за рахунок контрДалі обирають довжину гвинта і гайок до ньогайок Апарат дозволяє вірно зіставити відламки і го За рентгенограмами оцінюють ступінь зміщенміцно фіксувати їх на весь період лікування, заня і відстань, яка необхідна для зближення кістковдяки чому створюються сприятливі умови для вих уламків Після визначення розмірів загоювання кісткової рани На відміну від інших розпочинають збірку КДВ на гвинтовий стержень пристроїв, апарат, що пропонується, дозволяє (4), з одного боку обов'язково накручують контркоригувати відламки, усувати їх ротацію, зблизити гайку (10), а з двох боків - гайки з різноспрямовафрагменти по нижньому краю щелепи При застоною різьбою (7) суванні такого НКДА з'являється можливість макПісля ЦЬОГО збирають апарат 3 внутрішнього симального зменшення діастазу між відламками, боку основи (1) вводять гвинт (2) в один з пазів доброго зіставлення відламків і створення повної (12) На нього надівають КДВ і фіксують гайкою (3) нерухомості відламків Створюються умови для Те ж саме роблять з другого боку Так само повопроцесу відновлення кістки з утворенням повнодяться з другим КДВ Затягувати гайки, які фіксуцінної мозолі по типу первинного загоювання В ють КДВ, дуже сильно не треба, тому що в процесі процесі лікування мається можливість контролюфіксації апарата і зміщенні відламків необхідна вати і при необхідності відновлювати або підсилюрухомість його вузлів за всіма напрямками При вати первісне (початкове) взаємоздавлювання цьому КДВ вільно пересувається по пазам основи відламків Метод фіксації при переломі нижньої апарату щелепи в межах зубного ряду за допомогою апаАпарат з шинами вводять в порожнину рота та рату, що пропонується, достатньо легкий для вифіксують до зубів лігатурним дротом Якщо це користання Накладання апарату не викликає утпотрібно, додатково шину фіксують пластмасою, руднень і є малотравматичним що сама твердне, за традиційною методикою Виконують ручну репозицію відламків і ключем затяКорисна модель, що заявляється, пояснюєтьгують гайки (З), які фіксують КДА до основи апарася ілюстраціями, де на Фіг 1 зображено назубний ту Після ЦЬОГО обов'язково треба впевнитись у компресійно-дистракційний апарат у зібраному відновленні прикусу В цій конструкції використоробочому вигляді, вид прямо, на Фіг 2 - назубний вуються два КДП Вони можуть працювати однокомпресійно-дистракційний апарат у зібраному часно на компресію і дистракцію, а також саморобочому вигляді, вид зверху, на Фіг 3 - компрестійно - один на компресію, другий - на дистракцію сійно-дистракційний вузел, вид прямо, на Фіг 4 компресійно-дистракційний вузол, вид зверху Приклад Назубний компресійно-дистракційний апарат Хвора Стадник Ю А , 1982 р н , надійшла до (НКДА) для лікування переломів нижньої щелепи відділення щелепно-лицьової хірурги Запорізької містить два компресійно-дистракцийних вузла міської клінічної лікарні екстремальної та швидкої (КДВ), дві основи (1), які з'єднуються між собою медичної допомоги 13 03 05 зі скаргами на біль та чотирма гвинтами (2) з гайками (3) Основи приприпухлість в ДІЛЯНЦІ підборіддя, утруднене відстрою виконані з різними радіусами кривизни викривання рота, порушення прикусу пуклості Це передбачено для різної кривизни зуЗ анамнезу зі слів хворої 12 03 05 біля 23 гобного ряду нижньої щелепи в залежності від дини вона була побита невідомими СВІДОМІСТЬ не ділянки локалізації перелому (Необхідно мати втрачала Алкоголь не приймала Загальний анакілька варіантів підготованих шин з припаяними до мнез не обтяжений них основами пристрою) КДВ містить гвинт (4) з У відділенні хвора обстежена клінічне, лаборізноспрямованою різьбою, на якому в середній раторне та рентгенологічно частині розташована головка (5) з взаємоперпенМісцеве Конфігурація обличчя змінена за радикулярними отворами (6) під регулювальний хунок припухлості м'яких тканин у ДІЛЯНЦІ підбоключ На різьбових кінцях гвинта (4) розташовано ріддя Шкіра зі слідами крововиливів, пальпаторно дві гайки (7) у вигляді циліндрів з різноспрямоватканини м'які, слабкоболісні Підщелепні лімфовуними різьбами, периферичними лисками (8) і зли не пальпуються Відкривання рота обмежене отворами (9) під гвинти (2) Гвинтові пари обладдо 2 сантиметрів, болісне В порожнині рота винані контргайками (10) значається розрив слизової оболонки в ДІЛЯНЦІ 31 та 41 зубів Слизова помірно кровоточить в ДІЛЯНЦІ Основи апарату (1 виконані у вигляді вигнутих розриву Прикус порушений внаслідок зміщення (сферичних) пластин з фіксуючими відростками фрагментів нижньої щелепи в ДІЛЯНЦІ 31 і 41 зубів (11) на периферії У ДІЛЯНЦІ вигнутості розташовані Змикання зубів неможливе Фрагменти нижньої два подовжніх паза (12), ширина яких дорівнює щелепи рухомі діаметру гвинта (2) Апарат використовують таким чином На рентгенограмі визначається порушення ЦІЛІСНОСТІ КІСТКИ нижньої щелепи за ЛІНІЄЮ, ЩО проСпочатку апарат готують до використання ходить через 31, 41 зуби та 33, 34 зуби в ДІЛЯНЦІ Для цього його основу (1) припаюють до стальної базального краю нижньої щелепи, зі зміщенням пласкої шини, яка має в своєму перерізі овал чи фрагментів за ЛІНІЄЮ розлому до 1 см квадрат, або до металевих коронок Шину вибирають з необхідною кривизною основи апарату в 11232 Загальний аналіз крові, сечі, цукру в крові - в нормі Встановлено діагноз перелом нижньої щелепи в ДІЛЯНЦІ 31,41 зубів Під двосторонньою торусальною анестезією (Sol Ultracaini - 4 0) проведено накладання компресійно-дистракційного апарату на зубний ряд нижньої щелепи у фронтальному ВІДДІЛІ З вестибулярного боку в ДІЛЯНЦІ 31, 41 зубів Апарат фіксований лігатурним дротом до зубів Проведено репозицію відламків Апарат активізований, відламки жорстко зафіксовані, прикус відновлений Проведено курс протизапальної терапії Відмічається позитивна динаміка Через 2 доби проведено додаткову активізацію апарату з метою корекції положення відламків Через 9 діб хвора виписана на амбулаторне лікування Амбулаторне проведено курс електрофорезу з хлористим кальцієм 10% № 15 Через 28 днів апарат знятий Місцевої відкривання роту в повному обсязі, прикус не порушено, рухомість фрагментів нижньої щелепи не визначається, слизова у нормі Фіг 2 Фіг 4. Комп'ютерна верстка М Мацело Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSupradental compression-and-distraction apparatus for treating fractures of mandible
Назва патенту російськоюНазубный компрессионно-дистракционный аппарат для лечения переломов нижней челюсти
МПК / Мітки
МПК: A61C 11/00, A61B 17/58
Мітки: апарат, переломів, щелепи, компресійно-дистракційний, нижньої, лікування, назубний
