Гіпсовий вітраж

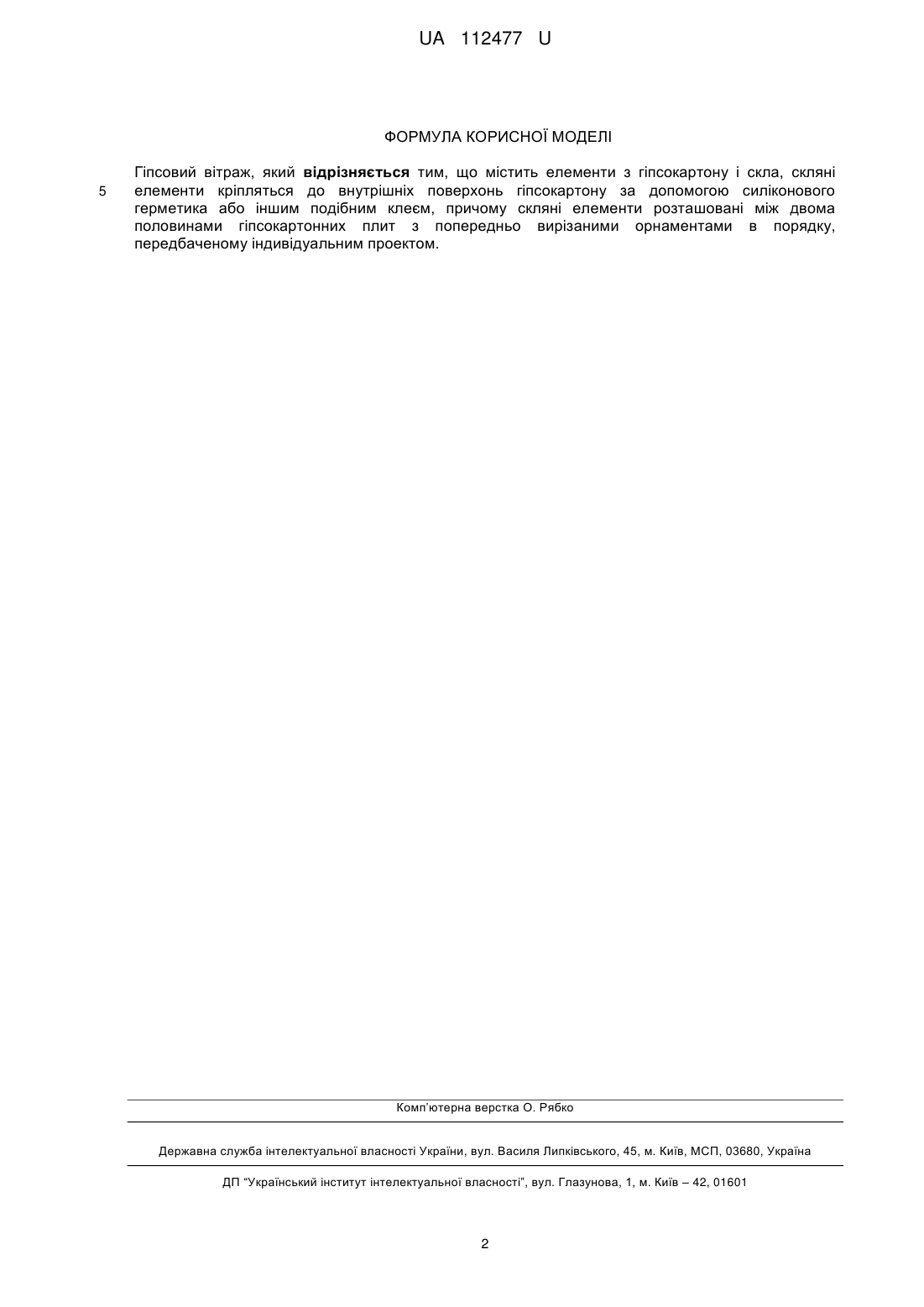

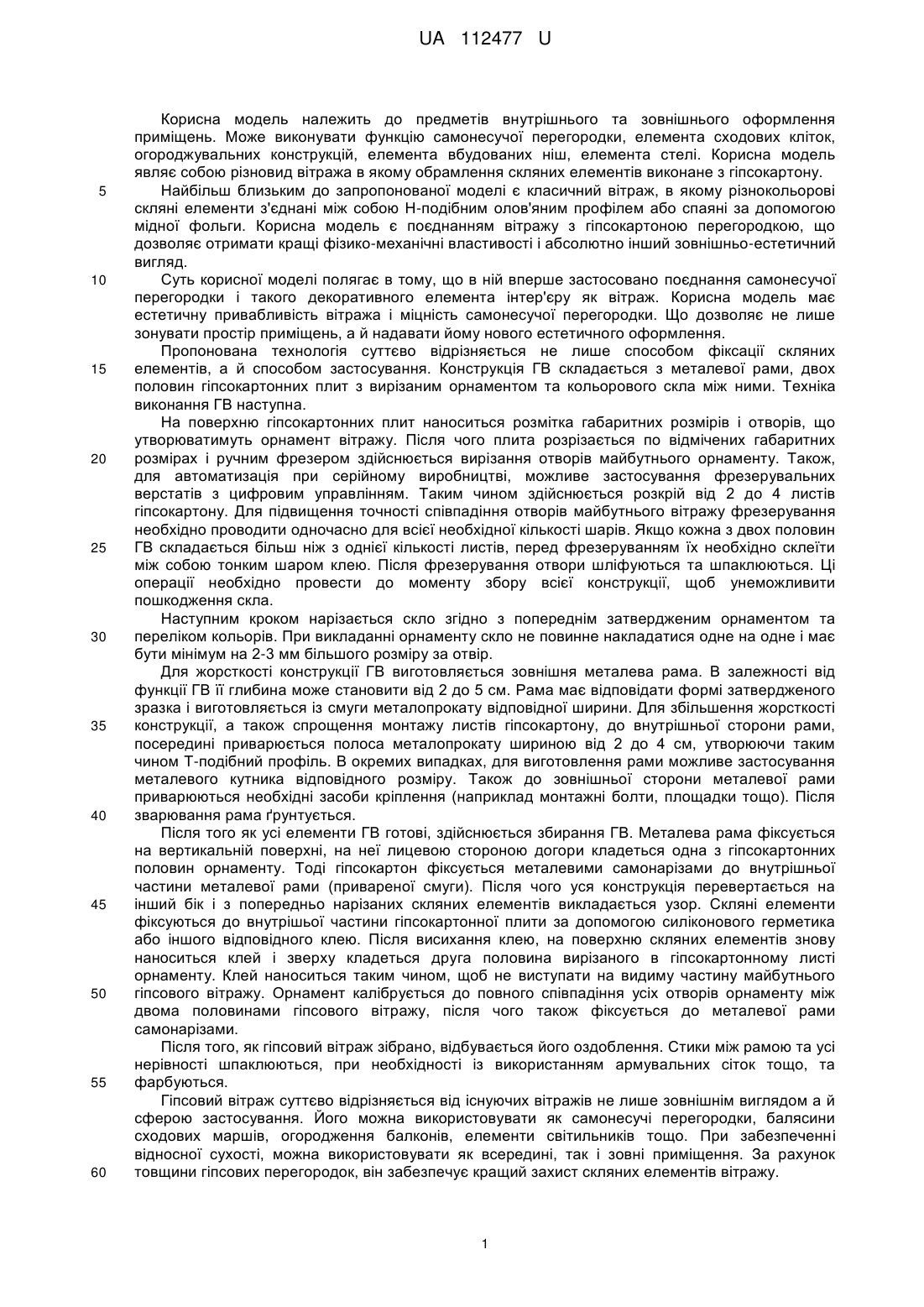

Реферат: Гіпсовий вітраж містить елементи з гіпсокартону і скла, скляні елементи кріпляться до внутрішніх поверхонь гіпсокартону за допомогою силіконового герметика або іншим подібним клеєм. Скляні елементи розташовані між двома половинами гіпсокартонних плит з попередньо вирізаними орнаментами в порядку, передбаченому індивідуальним проектом. UA 112477 U про видачу патенту: UA 112477 U UA 112477 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до предметів внутрішнього та зовнішнього оформлення приміщень. Може виконувати функцію самонесучої перегородки, елемента сходових кліток, огороджувальних конструкцій, елемента вбудованих ніш, елемента стелі. Корисна модель являє собою різновид вітража в якому обрамлення скляних елементів виконане з гіпсокартону. Найбільш близьким до запропонованої моделі є класичний вітраж, в якому різнокольорові скляні елементи з'єднані між собою Н-подібним олов'яним профілем або спаяні за допомогою мідної фольги. Корисна модель є поєднанням вітражу з гіпсокартоною перегородкою, що дозволяє отримати кращі фізико-механічні властивості і абсолютно інший зовнішньо-естетичний вигляд. Суть корисної моделі полягає в тому, що в ній вперше застосовано поєднання самонесучої перегородки і такого декоративного елемента інтер'єру як вітраж. Корисна модель має естетичну привабливість вітража і міцність самонесучої перегородки. Що дозволяє не лише зонувати простір приміщень, а й надавати йому нового естетичного оформлення. Пропонована технологія суттєво відрізняється не лише способом фіксації скляних елементів, а й способом застосування. Конструкція ГВ складається з металевої рами, двох половин гіпсокартонних плит з вирізаним орнаментом та кольорового скла між ними. Техніка виконання ГВ наступна. На поверхню гіпсокартонних плит наноситься розмітка габаритних розмірів і отворів, що утворюватимуть орнамент вітражу. Після чого плита розрізається по відмічених габаритних розмірах і ручним фрезером здійснюється вирізання отворів майбутнього орнаменту. Також, для автоматизація при серійному виробництві, можливе застосування фрезерувальних верстатів з цифровим управлінням. Таким чином здійснюється розкрій від 2 до 4 листів гіпсокартону. Для підвищення точності співпадіння отворів майбутнього вітражу фрезерування необхідно проводити одночасно для всієї необхідної кількості шарів. Якщо кожна з двох половин ГВ складається більш ніж з однієї кількості листів, перед фрезеруванням їх необхідно склеїти між собою тонким шаром клею. Після фрезерування отвори шліфуються та шпаклюються. Ці операції необхідно провести до моменту збору всієї конструкції, щоб унеможливити пошкодження скла. Наступним кроком нарізається скло згідно з попереднім затвердженим орнаментом та переліком кольорів. При викладанні орнаменту скло не повинне накладатися одне на одне і має бути мінімум на 2-3 мм більшого розміру за отвір. Для жорсткості конструкції ГВ виготовляється зовнішня металева рама. В залежності від функції ГВ її глибина може становити від 2 до 5 см. Рама має відповідати формі затвердженого зразка і виготовляється із смуги металопрокату відповідної ширини. Для збільшення жорсткості конструкції, а також спрощення монтажу листів гіпсокартону, до внутрішньої сторони рами, посередині приварюється полоса металопрокату шириною від 2 до 4 см, утворюючи таким чином Т-подібний профіль. В окремих випадках, для виготовлення рами можливе застосування металевого кутника відповідного розміру. Також до зовнішньої сторони металевої рами приварюються необхідні засоби кріплення (наприклад монтажні болти, площадки тощо). Після зварювання рама ґрунтується. Після того як усі елементи ГВ готові, здійснюється збирання ГВ. Металева рама фіксується на вертикальній поверхні, на неї лицевою стороною догори кладеться одна з гіпсокартонних половин орнаменту. Тоді гіпсокартон фіксується металевими самонарізами до внутрішньої частини металевої рами (привареної смуги). Після чого уся конструкція перевертається на інший бік і з попередньо нарізаних скляних елементів викладається узор. Скляні елементи фіксуються до внутрішьої частини гіпсокартонної плити за допомогою силіконового герметика або іншого відповідного клею. Після висихання клею, на поверхню скляних елементів знову наноситься клей і зверху кладеться друга половина вирізаного в гіпсокартонному листі орнаменту. Клей наноситься таким чином, щоб не виступати на видиму частину майбутнього гіпсового вітражу. Орнамент калібрується до повного співпадіння усіх отворів орнаменту між двома половинами гіпсового вітражу, після чого також фіксується до металевої рами самонарізами. Після того, як гіпсовий вітраж зібрано, відбувається його оздоблення. Стики між рамою та усі нерівності шпаклюються, при необхідності із використанням армувальних сіток тощо, та фарбуються. Гіпсовий вітраж суттєво відрізняється від існуючих вітражів не лише зовнішнім виглядом а й сферою застосування. Його можна використовувати як самонесучі перегородки, балясини сходових маршів, огородження балконів, елементи світильників тощо. При забезпеченні відносної сухості, можна використовувати як всередині, так і зовні приміщення. За рахунок товщини гіпсових перегородок, він забезпечує кращий захист скляних елементів вітражу. 1 UA 112477 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Гіпсовий вітраж, який відрізняється тим, що містить елементи з гіпсокартону і скла, скляні елементи кріпляться до внутрішніх поверхонь гіпсокартону за допомогою силіконового герметика або іншим подібним клеєм, причому скляні елементи розташовані між двома половинами гіпсокартонних плит з попередньо вирізаними орнаментами в порядку, передбаченому індивідуальним проектом. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
